1.本说明书涉及电子支付领域，尤其涉及一种收银设备。


背景技术：

2.随着手机9游会的支付方式的兴起，手机支付已经成为人们日常消费不可或缺的一部分。相关的收银设备使用时，商户的操作者手持收银设备扫描用户的付款码。扫描时，操作者需要按住操控键，才能启动扫描装置，扫描装置识别用户的付款码。然而，相关的收银设备的操控键为按压式按键，灵敏度较低，容易发生按压不到位导致扫描装置未启动的情况，影响收银效率。


技术实现要素：

3.本说明书提出一种可提高收银效率的收银设备。
4.本说明书实施方式提供一种收银设备，包括壳体及设置于所述壳体的扫描装置、开关与扳机键，所述扫描装置用于识别可识别信息，所述开关与所述扫描装置耦接，所述扳机键包括端部、操作部与触发部，所述操作部凸出于所述端部及所述壳体，所述操作部受力时相对于所述端部转动，以带动所述触发部向靠近所述开关的方向移动以触发所述开关，以启动所述扫描装置。
5.进一步地，所述扳机键包括弹性部，所述操作部受力时挤压所述弹性部，所述弹性部的弹性力可带动所述操作部复位。
6.进一步地，所述扳机键包括固持部，所述操作部位于所述端部与所述固持部之间，所述弹性部的一端与所述固持部抵持。
7.进一步地，所述壳体设有贯穿孔及位于所述贯穿孔两侧的第一抵持部与第二抵持部，至少部分所述端部位于所述第一抵持部的内侧，至少部分所述固持部位于所述第二抵持部的内侧，至少部分所述操作部从所述贯穿孔穿出，所述操作部受力时，所述固持部向远离所述第二抵持部的方向移动并挤压所述弹性部。
8.进一步地，所述弹性部为弹簧，所述壳体包括自所述第二抵持部延伸形成的第一挡壁以及与所述第一挡壁连接的第二挡壁，所述第一挡壁及所述第二挡壁隔离所述贯穿孔与所述壳体围成的空间，所述弹性部的另一端与所述第二挡壁抵持，至少部分所述端部位于所述第一抵持部与所述第二挡壁之间。
9.进一步地，所述扳机键位于所述收银设备的背部。
10.进一步地，操作者握持所述收银设备时，所述操作部位于所述端部的下方。
11.进一步地，所述收银设备包括操控屏，所述操控屏与所述扳机键位于所述壳体的相对的两侧。
12.进一步地，所述收银设备包括客显屏，所述收银设备使用时，所述操控屏面向操作者，所述客显屏面向消费者，所述客显屏所在的平面与所述操控屏所在的平面之间的夹角为钝角。
13.进一步地，所述收银设备包括扬声器及设置于所述壳体的出音孔，所述出音孔位于所述收银设备的背部且位于所述扳机键的上方。
14.本说明书实施方式的收银设备的扳机键的设置，操作者的手指只要自然弯曲就能勾住扳机键，相较于普通的按压式按键，操控更加的灵敏，提高了收银效率。
附图说明
15.图1示出了本说明书示例性实施方式的收银设备的立体图；
16.图2示出了图1所示的收银设备的剖面示意图，其中，仅示出壳体、扳机键及开关且开关未被触发；
17.图3示出了图2所示的剖面示意图的画圈部分的放大图；
18.图4示出了图1所示的收银设备的剖面示意图，其中，仅示出壳体、扳机键及开关且开关被触发；

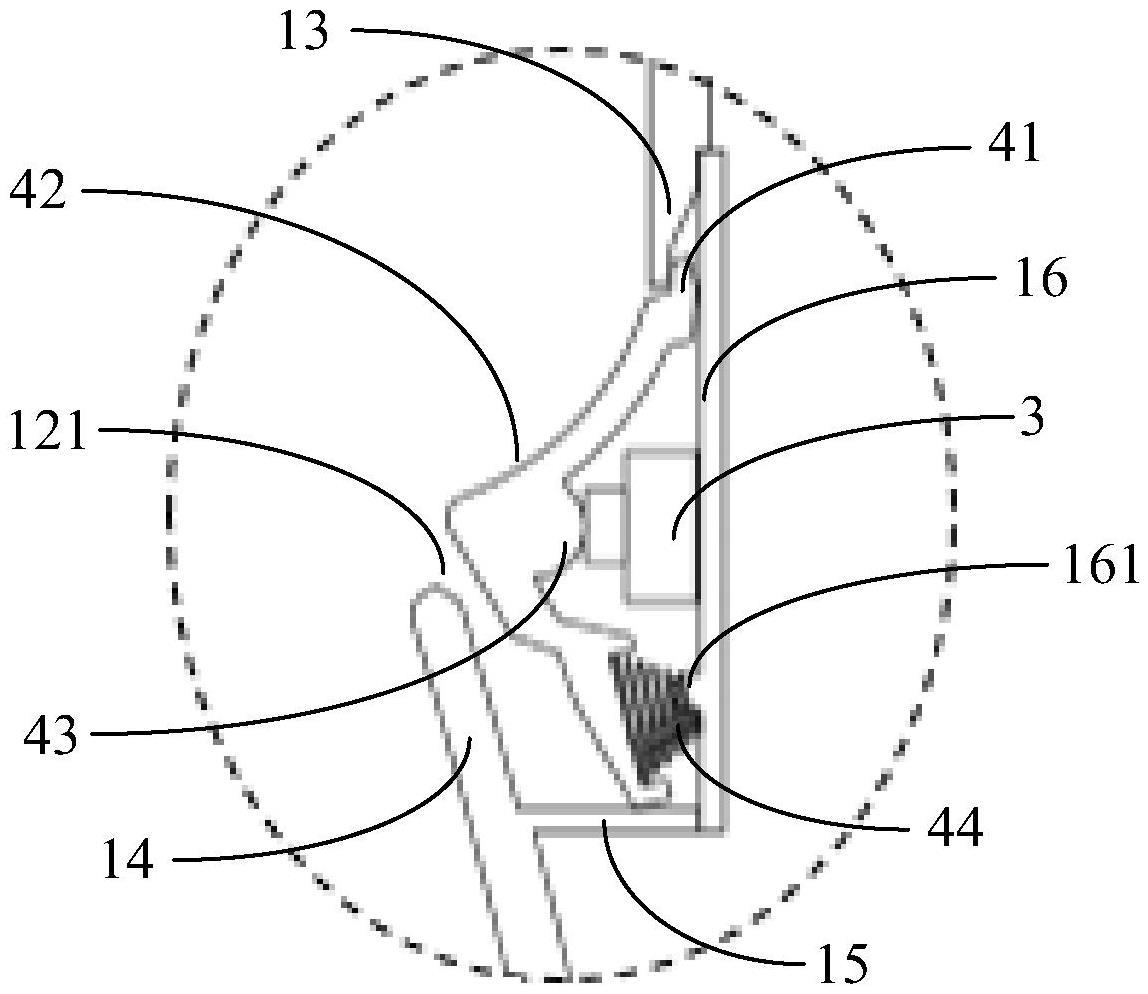

19.图5示出了图4所示的剖面示意图的画圈部分的放大图；
20.图6示出了图1所示的收银设备的另一视角的立体图；
21.图7示出了图1所示的收银设备的侧意图；
22.图8示出了图1所示的收银设备的底视图。
具体实施方式
23.这里将详细地对示例性实施方式进行说明，其示例表示在附图中。下面的描述涉及附图时，除非另有表示，不同附图中的相同数字表示相同或相似的要素。以下示例性实施方式中所描述的实施方式并不代表与本说明书相一致的所有实施方式。相反，它们仅是与如所附权利要求书中所详述的、本说明书的一些方面相一致的装置和方法的例子。
24.本说明书所涉及的用户信息(包括但不限于用户设备信息、用户个人信息等)和数据(包括但不限于用于分析的数据、存储的数据、展示的数据等)，均为经用户授权或者经过各方充分授权的信息和数据，并且相关数据的收集、使用和处理需要遵守相关国家和地区的相关法律法规和标准，并提供有相应的操作入口，供用户选择授权或者拒绝。
25.在本说明书使用的术语是仅仅出于描述特定实施方式的目的，而非旨在限制本说明书。在本说明书和所附权利要求书中所使用的单数形式的“一种”、“所述”和“该”也旨在包括多数形式，除非上下文清楚地表示其他含义。还应当理解，本文中使用的术语“和/或”是指并包含一个或多个相关联的列出项目的任何或所有可能组合。
26.应当理解，尽管在本说明书可能采用术语第一、第二、第三等来描述各种信息，但这些信息不应限于这些术语。这些术语仅用来将同一类型的信息彼此区分开。例如，在不脱离本说明书范围的情况下，第一信息也可以被称为第二信息，类似地，第二信息也可以被称为第一信息。取决于语境，如在此所使用的词语“如果”可以被解释成为“在
……
时”或“当
……
时”或“响应于确定”。
27.本说明书示例性实施方式的收银设备供商户的操作者使用，以用于扫描用户的可识别信息，比如付款码、一维码等，以完成交易。
28.参见图1至图6所示，所述收银设备包括壳体1及设置于所述壳体1的扫描装置2、开关3与扳机键4。所述扫描装置2用于识别可识别信息。所述开关3与所述扫描装置2耦接。所
述扳机键4包括端部41、操作部42与触发部43。所述操作部42凸出于所述端部41及所述壳体1。所述操作部42受力时相对于所述端部41转动，以带动所述触发部43向靠近所述开关3的方向移动以触发所述开关3，以启动所述扫描装置2。
29.所述扳机键4的设置，操作者的手指只要自然弯曲就能勾住扳机键4，相较于普通的按压式按键，操控更加的灵敏，提高了收银效率；同时，扳机键4可快速启动扫描装置2，让手指按压不易疲劳。
30.所述触发部43位于所述操作部42的下方，且为凸出的弧形结构，以灵敏触发所述开关3。所述触发部43位于所述操作部42的内侧。所述操作部42的外表面呈弧形，以方便手指施力。
31.所述壳体1包括设有贯穿孔121及位于所述贯穿孔121两侧的第一抵持部13与第二抵持部14。至少部分所述端部41位于所述第一抵持部13的内侧，至少部分所述固持部45位于所述第二抵持部14的内侧，以限位所述扳机键4，以防止所述扳机键4从所述贯穿孔121处穿出而掉落。至少部分所述操作部42从所述贯穿孔121穿出。可选地，所述壳体1包括凸出部12。至少部分所述贯穿孔121设置于所述凸出部12。
32.所述扳机键4包括弹性部44。所述操作部42受力时挤压所述弹性部44。所述弹性部44的弹性力可带动所述操作部42复位。可选地，所述弹性部44可为弹簧，也可为任何具有弹性变形能力的部件。
33.所述扳机键4包括固持部45。所述操作部42位于所述端部41与所述固持部45之间。所述弹性部44的一端与所述固持部45抵持。
34.所述壳体1包括自所述第二抵持部14延伸形成的第一挡壁15以及与所述第一挡壁15连接的第二挡壁16。所述第一挡壁15及所述第二挡壁16隔离所述贯穿孔121与所述壳体1围成的空间。至少部分所述端部41位于所述第一抵持部13与所述第二挡壁16之间。所述弹性部44的另一端与所述第二挡壁16抵持。可选地，所述第二挡壁16设有限位柱161，以用于固持所述弹性部44。所述开关3可固定至所述第二挡壁16。
35.所述第二挡壁16可为塑胶件，也可为所述收银设备的其他零部件，比如，电路板等。
36.参见图3所示，所述扳机键4包括独立设置的操作件46，所述端部41、所述固持部45、所述操作部42及所述触发部43均设置于所述操作件46。可选地，所述弹性部44也可设置于所述端部41处，所述操作部42受力时，所述端部41挤压所述弹簧，按压力消失时，所述弹簧的弹性力抵顶所述端部41，使得所述操作件复位。可选地，所述弹性部44可为弹簧或扭簧等。
37.参见图1和图6至图7所示，所述扳机键4位于所述收银设备的背部。操作者握持所述收银设备时，所述扳机键4位于操作者的食指的操控范围内，以方便操控所述扳机键。操作者握持所述收银设备时，所述操作部42位于所述端部41的下方，以方便操控所述扳机键4。
38.所述收银设备包括操控屏5。所述操控屏5与所述扳机键4位于所述壳体1的相对的两侧。所述收银设备包括客显屏6。所述收银设备使用时，所述操控屏5面向操作者，所述客显屏6面向消费者。所述客显屏6的设置，满足部分用户关注计价过程和总价的购物需求，提升用户的体验感。所述客显屏6所在的平面与所述操控屏5所在的平面之间的夹角为钝角，
方便用户查看客显屏6。
39.所述操控屏5采用全贴合触摸屏，为一种可接收触头等输入讯号的感应式液晶显示装置。当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，并借由液晶显示画面制造出生动的影音效果。
40.所述客显屏6采用断码屏或数码管等器件显示数字，主要用于供用户查看价格。
41.所述收银设备包括扬声器(未图示)及设置于所述壳体1的出音孔17。所述出音孔17位于所述收银设备的背部且位于所述扳机键的4上方，使得收银设备结构紧凑。
42.参见图1至图2所示，所述壳体1包括组装在一起的上壳体181与下壳体182。所述扫描装置2及所述开关3位于所述上壳体181与所述下壳体182围成的空间内。所述壳体1设有窗口(未图示)，以供光线穿过，使得扫描装置2可识别到所述可识别信息。所述窗口可位于所述上壳体181，也可位于所述下壳体182，也可同时位于所述上壳体181和所述下壳体182。所述贯穿孔121设置于所述下壳体182。所述操控屏5及所述客显屏6均设置于所述上壳体181。所述出音孔17设置于所述下壳体182。
43.所述上壳体181及所述下壳体182呈折弯状，以使得所述客显屏6所在的平面与所述操控屏5所在的平面之间的夹角为钝角。所述出音孔17靠近所述折弯处。
44.所述收银设备放置于一台面时，所述下壳体182的两个自由端分别压接至所述台面。所述收银设备还包括设置于所述下壳体182的脚垫183。所述脚垫183与台面接触，以防滑，防止收银设备受不当外力时滑落。
45.所述收银设备还包括位于所述壳体1围成的空间内的电路板(未图示)与电源(未图示)。所述扫描装置2、所述开关3及所述电源与所述电路板耦接，可有线连接，也可无线连接。
46.参见图1及图7至图8所示，所述收银设备还包括开机键7、插卡槽8与充电接口9。所述开机键7用于启动或关闭所述收银设备。所述插卡槽8可供插入存储卡。所述充电接口9可供连接电源线，以给所述电源充电。
47.所述壳体1包括顶端191、与所述顶端191相对的底端192及位于顶端191及底端192之间的侧边193。所述窗口设置于所述顶端191，所述扫描装置2朝向所述顶端191。所述充电接口9设置于所述底端192。所述开机键7及所述插卡槽8设置于所述侧边193。所述收银设备结构紧凑，有利于其小型化的发展趋势。
48.所述顶端191、所述底端192及所述侧边193可位于所述上壳体181上，也可位于所述下壳体182上。
