1.本实用新型涉及防护结构的门禁技术领域，尤其涉及一种设有防护结构的门禁管理装置。


背景技术：

2.随着生活品质的提高，人们对居住环境以及办公环境的安全性的要求越来越高，各种建筑的门口经常会设置门禁来限制人的进出，现有的许多小区为了保护业主的隐私及安全，在单元门及小区门上安装智能门禁，需要用门禁卡才能够开门，同时为安全带来更好地保障。
3.但是现有门禁管理装置，大多摄之外小区门口，或是写字楼楼下，但是一些门禁设备会收环境的影响，往往长时间的使用，很容易使其表面对立很多的灰尘，若是刷卡通过影响不会很严重，但是在使用人脸识别的情况下，灰尘会影响摄像头捕捉画面，会导致无法解锁的情况，且遇到下雨天的情况，雨水落在摄像头表面，也会使其识别成功率降低，从而带来不便，因此，亟需解决这一问题。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种设有防护结构的门禁管理装置。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种设有防护结构的门禁管理装置，包括固定柱，所述固定柱设有两个，且两个固定柱呈竖直设置，两个所述固定柱对立两侧分别转动有挡板，两个所述挡板顶部分别安装有多个齿块，多个所述齿块分别呈弧形均匀分布于两个挡板弧面处，两个所述固定柱内部均设有转动挡板的转动机构，两个所述固定柱顶部分别安装有识别设备，两个所述识别设备呈反向设置，两个所述识别设备表面分别安装有摄像头，两个所述固定柱内部均设有对两个识别设备和两个摄像头的清洁机构。
7.优选的，所述转动机构包括固定板和第一齿轮，所述固定板两端分别固定连接于固定柱内部对立两侧，所述固定柱顶部安装有电机，所述第一齿轮安装于电机输出轴，所述固定柱一侧竖直开设有滑孔，所述挡板滑动于滑孔内部，所述固定柱内部对立两侧分别安装有轴套，两个所述轴套内部套接有同一第一转轴，所述第一转轴两端分别转动连接于两个轴套内部，所述第一转轴表面套接于挡板下表面，所述第一转轴表面套接有第二齿轮，所述第二齿轮一侧固定连接于挡板表面，所述第二齿轮与第一齿轮相互啮合，所述挡板两侧贯穿有限位杆，所述限位杆滑动于固定柱内部。
8.进一步的，所述清洁机构包括固定块，所述固定柱顶部开设有方孔，所述方孔设置于识别设备底部一侧，所述固定块固定连接于固定柱内顶部，所述固定块设置于方孔底部，所述方孔顶部开设有放置槽，所述放置槽和方孔内部竖直滑动有清洁板，所述固定柱内部设有升降清洁板的升降机构。
9.优选的，所述升降机构包括圆柱和齿条，所述放置槽顶部开设有圆孔和限位孔，所述圆柱和齿条分别竖直滑动于圆孔和限位孔内部，且圆柱和齿条顶部分别固定连接于清洁板底部，所述齿条表面啮合有第三齿轮，所述第三齿轮表面也啮合于齿块表面，所述第三齿轮内部中心处贯穿有第二转轴，所述第二转轴两端转动连接于固定柱内部对立两侧。
10.本实用新型的有益效果为：
11.1.使用时先通过识别设备和摄像头来对行人进行身份识别，当识别通过后将驱动电机带动第一齿轮转动，第二齿轮和第一转轴随之转动，此时可带动挡板转动，挡板转动至固定柱内部时行人进行放行，当行人通过后，电机将反向转动，使挡板反向转动对行人进行拦截，从而使该方式更加简单。
12.2.使用时挡板箱内转动，可带动第三齿轮转动，带动齿条向上滑动，而齿条带动清洁板向上滑动，此时清洁板将会对摄像头和识别设备表面进行清洁，当挡板再次向外滑动时，带动第三齿轮反向转动，将带动圆柱和清洁板一同向下滑动，又可对摄像头和识别设备表面进行再次清洁，从而使摄像头和识别设备保持清洁效果，进而提高了该设备的实用性。
附图说明

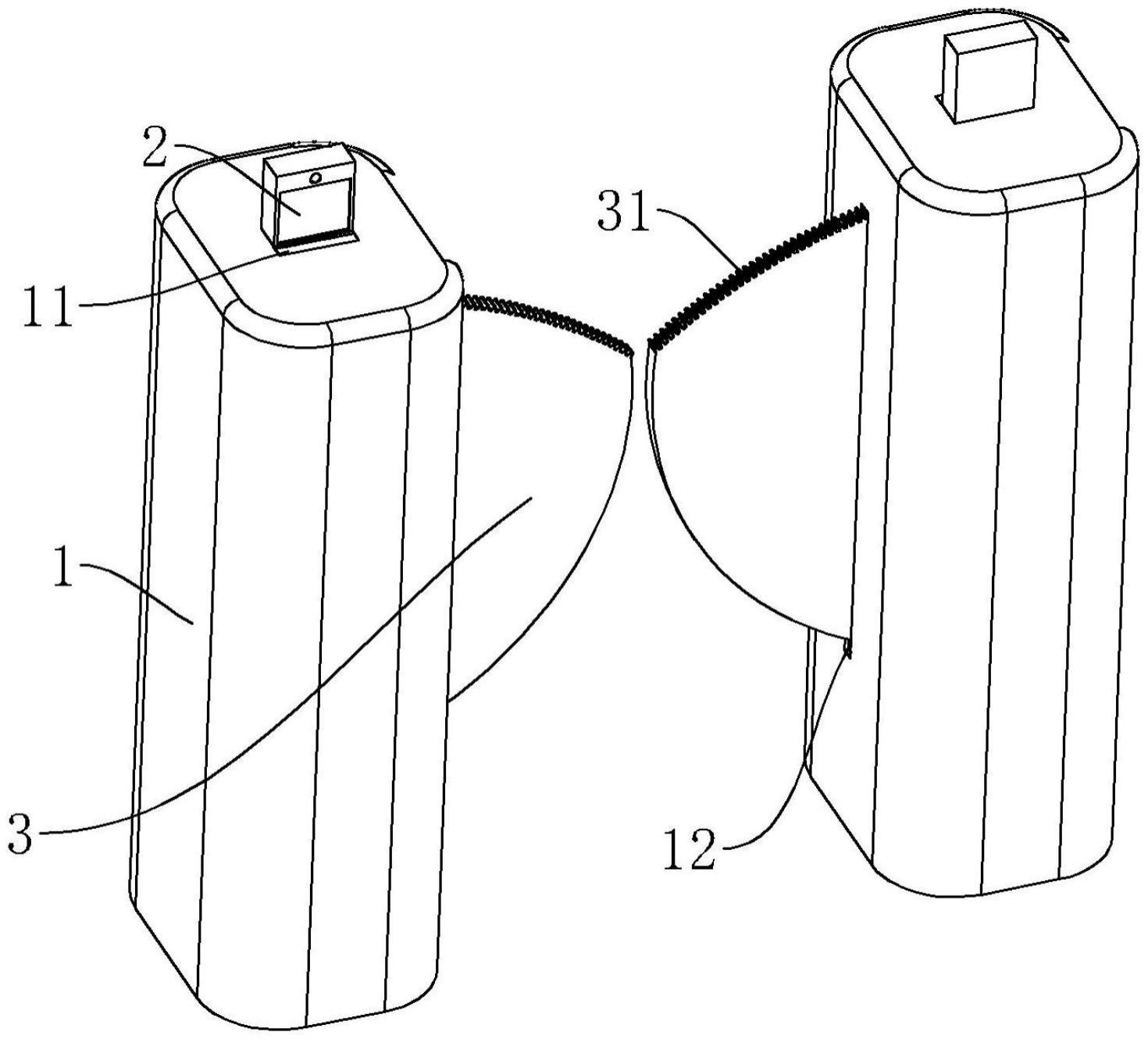

13.图1为本实用新型提出的一种设有防护结构的门禁管理装置的结构示意图；
14.图2为本实用新型提出的一种设有防护结构的门禁管理装置的内部结构剖视图；
15.图3为图2的a出放大图；
16.图4为本实用新型提出的一种设有防护结构的门禁管理装置的局部结构示意图。
17.图中：1、固定柱；11、方孔；12、滑孔；13、固定块；14、固定板；15、放置槽；16、圆孔；17、限位孔；2、识别设备；21、摄像头；3、挡板；31、齿块；32、限位杆；4、电机；41、第一齿轮；42、第一转轴；43、轴套；44、第二齿轮；5、清洁板；51、圆柱；52、齿条；6、第三齿轮；61、第二转轴。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
19.参照图1-4，一种设有防护结构的门禁管理装置，包括固定柱1，固定柱1设有两个，且两个固定柱1呈竖直设置，两个固定柱1对立两侧分别转动有挡板3，两个挡板3顶部分别安装有多个齿块31，多个齿块31分别呈弧形均匀分布于两个挡板3弧面处，两个固定柱1内部均设有转动挡板3的转动机构，两个固定柱1顶部分别安装有识别设备2，两个识别设备2呈反向设置，两个识别设备2表面分别安装有摄像头21，两个固定柱1内部均设有对两个识别设备2和两个摄像头21的清洁机构，通过该装置的设置，可对进出人员进行拦截和放行，同时可带动清洁板5上下滑动，可时刻保持摄像头21和识别设备2表面的清洁度。
20.参照图1-3，在一个优选的实施方式中，转动机构包括固定板14和第一齿轮41，固定板14两端分别固定连接于固定柱1内部对立两侧，固定柱1顶部安装有电机4，第一齿轮41安装于电机4输出轴，固定柱1一侧竖直开设有滑孔12，挡板3滑动于滑孔12内部，固定柱1内部对立两侧分别安装有轴套43，两个轴套43内部套接有同一第一转轴42，第一转轴42两端
分别转动连接于两个轴套43内部，第一转轴42表面套接于挡板3下表面，第一转轴42表面套接有第二齿轮44，第二齿轮44一侧固定连接于挡板3表面，第二齿轮44与第一齿轮41相互啮合，挡板3两侧贯穿有限位杆32，限位杆32滑动于固定柱1内部，用于保证该装置使用更加简单。
21.参照图1-4，在一个优选的实施方式中，清洁机构包括固定块13，固定柱1顶部开设有方孔11，方孔11设置于识别设备2底部一侧，固定块13固定连接于固定柱1内顶部，固定块13设置于方孔11底部，方孔11顶部开设有放置槽15，放置槽15和方孔11内部竖直滑动有清洁板5，固定柱1内部设有升降清洁板5的升降机构，用于对识别设备2表面进行清洁。
22.参照图1、图3和图4，在一个优选的实施方式中，升降机构包括圆柱51和齿条52，放置槽15顶部开设有圆孔16和限位孔17，圆柱51和齿条52分别竖直滑动于圆孔16和限位孔17内部，且圆柱51和齿条52顶部分别固定连接于清洁板5底部，齿条52表面啮合有第三齿轮6，第三齿轮6表面也啮合于齿块31表面，第三齿轮6内部中心处贯穿有第二转轴61，第二转轴61两端转动连接于固定柱1内部对立两侧，用于挡板3工作的同时可带动清洁板5滑动。
23.从以上的描述中，可以看出，本实用新型上述的实施例实现了如下技术效果：在实际使用时，通过挡板3的设置，可对行人进行拦截和放行，当使用时先通过识别设备2和摄像头21来对行人进行身份识别，当识别通过后将驱动电机4带动第一齿轮41转动，而第一齿轮41将带动第二齿轮44和第一转轴42转动，此时可带动挡板3转动，使挡板3转动至固定柱1内部，从而可对行人进行放行，当行人通过后，电机4将反向转动，带动第一齿轮41和第二齿轮44反向转动，而第二齿轮44又可带动第一转轴42和挡板3转动，从而使该方式更加简单，再通过清洁板5的设置，可使摄像头21和识别设备2保持更加干净，当使用时挡板3箱内转动，可带动第三齿轮6转动，同时又可带动齿条52向上滑动，在圆柱51的限制下，可使齿条52带动清洁板5向上滑动，此时清洁板5将会对摄像头21和识别设备2表面进行清洁，当挡板3再次向外滑动时，又可带动第三齿轮6反向转动，同时带动齿条52向下滑动，此时齿条52将带动圆柱51和清洁板5一同向下滑动，使清洁板5滑动至放置槽15内部，同时又可对摄像头21和识别设备2表面进行再次清洁，从而使摄像头21和识别设备2保持清洁效果，进而提高了该设备的实用性。
24.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
