1.本实用新型涉及娃娃机技术领域，特别是涉及一种交互触屏娃娃机。


背景技术：

2.娃娃机，又称选物贩卖机，可适用于游乐场所、大型商场、主题乐园等。这些娃娃机将商品陈列在一个箱体里面，使用者可通过控制台控制箱体内的机械爪移动和抓取自己想要的商品。如专利号为(cn201821345814.9)的一种娃娃机，其包括箱体；横向移动装置，其具有两根横向圆杆导轨和与所述横向圆杆导轨相配合且可沿所述横向圆杆导轨左右往复移动的横向天车，两根所述横向圆杆导轨分别位于所述箱体前侧和后侧的上端上，所述横向天车上具有用于驱动所述横向天车沿所述横向圆杆导轨左右往复移动且可随所述横向天车同步移动的横向驱动装置，主动轮，其具有一与所述横向圆杆导轨相配合且嵌合于所述横向圆杆导轨的上端上并可使所述主动轮沿所述横向圆杆导轨往复移动的第一轮槽；所述主动轮包括通过传动带连接传动的第一主动轮和第二主动轮；所述横向驱动装置与所述第一主动轮连接且驱动所述第一主动轮转动；
3.现有的娃娃机所采用的把手占用空间较大，导致其美观度较差，身高较低的儿童使用时把手区域遮挡视野，从而我们设计一种交互触屏娃娃机。


技术实现要素：

4.本实用新型所要解决的技术问题是；现有的娃娃机所采用的把手占用空间较大，导致其美观度较差，身高较低的儿童使用时把手区域遮挡视野。
5.为解决上述技术问题，本实用新型采用的一个技术方案是：一种交互触屏娃娃机，包括主箱，所述主箱一侧开设有放置腔，所述放置腔内壁顶端固定连接有平移架，所述平移架底部固定连接有抓钩，所述放置腔底部开设有接收腔，所述接收腔顶端固定连接有接收环，所述主箱一侧固定连接有进币箱，所述进币箱一侧粘接有二维码，所述放置腔内壁合页连接有透明触摸屏板，所述透明触摸屏板一侧分别固定连接有方向调节按钮贴纸、下爪按钮贴纸，所述透明触摸屏板一侧固定连接有防护层，所述防护层另一侧固定连接有耐磨层。
6.本实用新型进一步设置为，所述主箱的断面呈矩形，所述主箱内部设有控制面板，所述控制面板内部设有无线收发装置，所述无线收发装置与外部手机相连。
7.通过上述技术方案，所述主箱的设置便于更好的对进行限位，便于更好的对进币箱与透明触摸屏板进行限位。
8.本实用新型进一步设置为，所述接收环的断面呈矩形，所述接收环与接收腔内壁粘接。
9.通过上述技术方案，所述接收环的设置便于更好的接收爪接物，便于更好的提高可玩性。
10.本实用新型进一步设置为，所述透明触摸屏板为尼龙材质，所述透明触摸屏板与放置腔粘接。
11.通过上述技术方案，所述放置腔的设置便于更好的放置抓取物。
12.本实用新型进一步设置为，所述接收腔的断面呈矩形，所述接收腔的槽深不低于二十厘米。
13.通过上述技术方案，所述接收腔的设置便于更好的拿取物料。
14.本实用新型进一步设置为，所述方向调节按钮贴纸与下爪按钮贴纸均与主箱电性连接。
15.通过上述技术方案，所述方向调节按钮贴纸与下爪按钮贴纸的设置便于更好驱动抓钩。
16.本实用新型进一步设置为，所述进币箱与主箱粘接，所述进币箱的断面呈矩形。
17.通过上述技术方案，所述进币箱的设置便于更好的收入游戏币。
18.本实用新型进一步设置为，所述防护层为尼龙材质，所述耐磨层与防护层粘接。
19.通过上述技术方案，所述耐磨层与防护层的设置便于更好的对透明触摸屏板进行保护。
20.本实用新型的有益效果如下：
21.1.本实用新型中接收环的设置便于更好的接收爪接物，便于更好的提高可玩性，主箱的设置便于更好的对进行限位，便于更好的对进币箱与透明触摸屏板进行限位；
22.2.本实用新型中耐磨层与防护层的设置便于更好的对透明触摸屏板进行保护，进币箱的设置便于更好的收入游戏币，方向调节按钮贴纸与下爪按钮贴纸的设置便于更好驱动抓钩。
附图说明

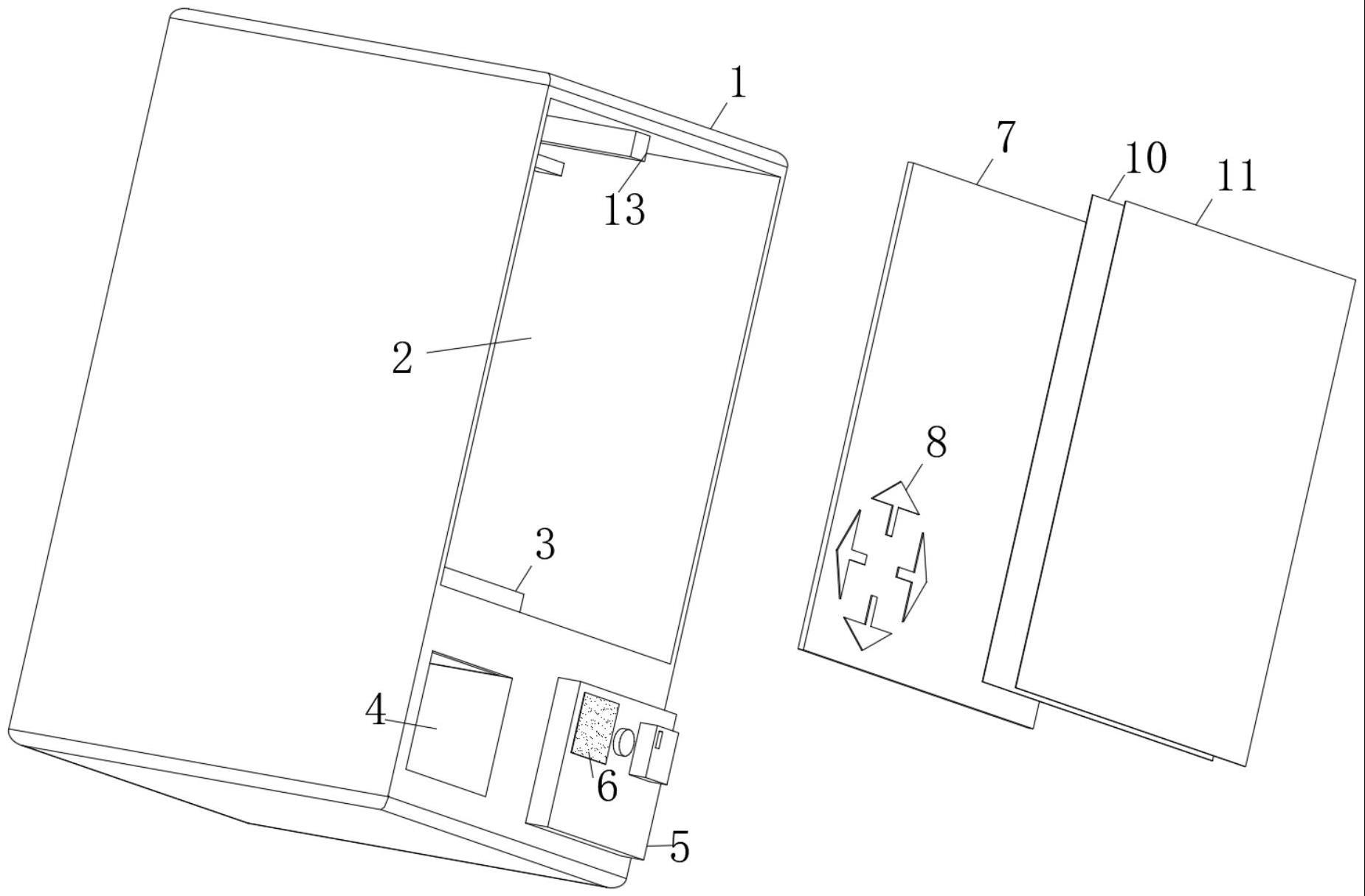

23.图1为本实用新型的第一结构示意图；
24.图2为本实用新型的第二结构示意图；
25.图3为本实用新型的第三结构示意图。
26.图中：1、主箱；2、放置腔；3、接收环；4、接收腔；5、进币箱；6、二维码；7、透明触摸屏板；8、方向调节按钮贴纸；9、下爪按钮贴纸；10、防护层；11、耐磨层；12、抓钩；13、平移架。
具体实施方式
27.下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。
28.请参阅图1和图2，一种交互触屏娃娃机，包括主箱1，主箱1一侧开设有放置腔2，放置腔2内壁顶端固定连接有平移架13，平移架13底部固定连接有抓钩12，放置腔2底部开设有接收腔4，接收腔4顶端固定连接有接收环3，主箱1一侧固定连接有进币箱5，进币箱5一侧粘接有二维码6，放置腔2内壁合页连接有透明触摸屏板7，透明触摸屏板7一侧分别固定连接有方向调节按钮贴纸8、下爪按钮贴纸9，透明触摸屏板7一侧固定连接有防护层10，防护层10另一侧固定连接有耐磨层11。
29.如图1-图3示，方向调节按钮贴纸8与下爪按钮贴纸9的设置便于更好驱动抓钩12，进币箱5与主箱1粘接，进币箱5的断面呈矩形。进币箱5的设置便于更好的收入游戏币。防护
层10为尼龙材质，耐磨层11与防护层10粘接。耐磨层11与防护层10的设置便于更好的对透明触摸屏板7进行保护。主箱1的断面呈矩形，主箱1内部设有控制面板，控制面板内部设有无线收发装置，无线收发装置与外部手机相连，主箱1的设置便于更好的对进行限位，便于更好的对进币箱5与透明触摸屏板7进行限位。接收环3的断面呈矩形，接收环3与接收腔4内壁粘接。接收环3的设置便于更好的接收爪接物，便于更好的提高可玩性。透明触摸屏板7为尼龙材质，透明触摸屏板7与放置腔2粘接。放置腔2的设置便于更好的放置抓取物。接收腔4的断面呈矩形，接收腔4的槽深不低于二十厘米，接收腔4的设置便于更好的拿取物料。方向调节按钮贴纸8与下爪按钮贴纸9均与主箱1电性连接。
30.该实施例在使用时，将游戏币投入进币箱5中或扫描二维码6进行支付，主箱1内部的控制面板接收到进币信息即可使用该装置，按压方向调节按钮贴纸8与下爪按钮贴纸9，按压方向调节按钮贴纸8与下爪按钮贴纸9，其按压信息与主箱1内的控制面板相连，控制面板控制平移架13与抓钩12移动即可。
31.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。


技术特征：
1.一种交互触屏娃娃机，包括主箱(1)，其特征在于：所述主箱(1)一侧开设有放置腔(2)，所述放置腔(2)内壁顶端固定连接有平移架(13)，所述平移架(13)底部固定连接有抓钩(12)，所述放置腔(2)底部开设有接收腔(4)，所述接收腔(4)顶端固定连接有接收环(3)，所述主箱(1)一侧固定连接有进币箱(5)，所述进币箱(5)一侧粘接有二维码(6)，所述放置腔(2)内壁合页连接有透明触摸屏板(7)，所述透明触摸屏板(7)一侧分别固定连接有方向调节按钮贴纸(8)、下爪按钮贴纸(9)，所述透明触摸屏板(7)一侧固定连接有防护层(10)，所述防护层(10)另一侧固定连接有耐磨层(11)。2.根据权利要求1所述的一种交互触屏娃娃机，其特征在于：所述主箱(1)的断面呈矩形，所述主箱(1)内部设有控制面板，所述控制面板内部设有无线收发装置，所述无线收发装置与外部手机相连。3.根据权利要求1所述的一种交互触屏娃娃机，其特征在于：所述接收环(3)的断面呈矩形，所述接收环(3)与接收腔(4)内壁粘接。4.根据权利要求1所述的一种交互触屏娃娃机，其特征在于：所述透明触摸屏板(7)为尼龙材质，所述透明触摸屏板(7)与放置腔(2)粘接。5.根据权利要求1所述的一种交互触屏娃娃机，其特征在于：所述接收腔(4)的断面呈矩形，所述接收腔(4)的槽深不低于二十厘米。6.根据权利要求1所述的一种交互触屏娃娃机，其特征在于：所述方向调节按钮贴纸(8)与下爪按钮贴纸(9)均与主箱(1)电性连接。7.根据权利要求1所述的一种交互触屏娃娃机，其特征在于：所述进币箱(5)与主箱(1)粘接，所述进币箱(5)的断面呈矩形。8.根据权利要求1所述的一种交互触屏娃娃机，其特征在于：所述防护层(10)为尼龙材质，所述耐磨层(11)与防护层(10)粘接。
