1.本技术涉及货柜存取技术领域，具体涉及一种货柜存取检测装置和货柜。


背景技术：

2.随着社会的发展，货柜的使用频率越来越频繁。目前市场上常见的货柜包括多个可以储物的空间，能存取大量货品，货柜中货物存取主要是由仓储工作人员进行。
3.在构思及实现本技术过程中，发明人发现至少存在如下问题：在存取大量物品的时候，货柜往往对于货物的精准监测比较困难，比如人员上货的时候东西有没有放进去，拿货的时候东西有没有拿出来，以及取货时货品是否为所选货物，保证货物不会取错，和入仓后货物是否夹带出来，造成货物未入仓。
4.前面的叙述在于提供一般的背景信息，并不一定构成现有技术。


技术实现要素：

5.本技术提供一种货柜存取检测装置和货柜，用于缓解货物出入货仓精准监测比较困难的问题。
6.在一方面，本技术提供一种货柜存取检测装置，具体地，用于对目标货物的状态检测，所述目标货物上设置有射频标签，所述货柜存取检测装置包括：
7.互相连接的第一读卡器和第一天线，设置于货柜仓门外部，能够读取所述射频标签，以对所述货柜仓门外部的目标货物进行识别；
8.互相连接的第二读卡器和第二天线，设置于所述货柜仓门内部，能够读取所述射频标签，以对所述货柜仓门内部的目标货物进行识别；
9.警示装置，分别与所述第一读卡器和第二读卡器连接，能够接收所述第一读卡器和第二读卡器的指示信号，以指示所述目标货物的状态检测结果。
10.可选地，所述货柜存取检测装置还包括第三天线，所述第三天线与所述第一读卡器连接，所述第三天线设置于所述货柜仓门外部远离所述第一天线至少第一预设距离。
11.可选地，所述货柜存取检测装置还包括第四天线，所述第四天线与所述第二读卡器连接，所述第四天线设置于所述货柜仓门内部远离所述第二天线至少第二预设距离。
12.可选地，所述货柜存取检测装置中的所述警示装置为信号强度显示器，所述信号强度显示器分别对应显示所述第一读卡器通过所述第一天线接收的信号强度和所述第二读卡器通过所述第二天线接收的信号强度。
13.可选地，所述货柜存取检测装置中的所述警示装置为灯光指示器，所述灯光指示器分别对应显示所述第一读卡器通过所述第一天线接收的信号强度和所述第二读卡器通过所述第二天线接收的信号强度。
14.可选地，所述货柜存取检测装置还包括第一稳压件和第二稳压件；
15.所述第一稳压件连接在所述警示装置与所述第一读卡器之间，以在所述第一读卡器的指示信号高于预设阈值时，导通所述警示装置与所述第一读卡器；
16.所述第二稳压件连接在所述警示装置与所述第二读卡器之间，以在所述第二读卡器的指示信号高于预设阈值时，导通所述警示装置与所述第二读卡器。
17.另一方面，本技术还提供一种货柜，具体地，包括如上所述的货柜存取检测装置，所述货柜仓门内部与所述货柜仓门外部之间以金属层互相隔离。
18.可选地，所述货柜为转筒柜。
19.可选地，所述货柜包括多个货柜仓，所述多个货柜仓之间以金属层互相隔离。
20.可选地，所述货柜由金属材质制成，所述货柜底部设置有滚轮，所述滚轮能够使所述货柜平移。
21.如上所述，本技术提供的货柜存取检测装置和货柜通过警示装置接收第一读卡器和第二读卡器的指示信号，以指示目标货物的状态检测结果，能实现货柜中货物存取的精准监测，方便用户管理货物。
附图说明
22.此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本技术的实施例，并与说明书一起用于解释本技术的原理。为了更清楚地说明本技术实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。
23.图1为本技术一实施例的货柜存取检测装置的结构图。
24.图2为本技术一实施例的货柜示意图。
25.图3为本技术图1实施例基础上的货柜存取检测装置的结构图。
26.本技术目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。通过上述附图，已示出本技术明确的实施例，后文中将有更详细的描述。这些附图和文字描述并不是为了通过任何方式限制本技术构思的范围，而是通过参考特定实施例为本领域技术人员说明本技术的概念。
具体实施方式
27.这里将详细地对示例性实施例进行说明，其示例表示在附图中。下面的描述涉及附图时，除非另有表示，不同附图中的相同数字表示相同或相似的要素。以下示例性实施例中所描述的实施方式并不代表与本技术相一致的所有实施方式。相反，它们仅是与如所附权利要求书中所详述的、本技术的一些方面相一致的装置和方法的例子。
28.需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者装置不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者装置所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括该要素的过程、方法、物品或者装置中还存在另外的相同要素，此外，本技术不同实施例中具有同样命名的部件、特征、要素可能具有相同含义，也可能具有不同含义，其具体含义需以其在该具体实施例中的解释或者进一步结合该具体实施例中上下文进行确定。
29.应当理解，此处所描述的具体实施例仅仅用以解释本技术，并不用于限定本技术。
30.第一实施例

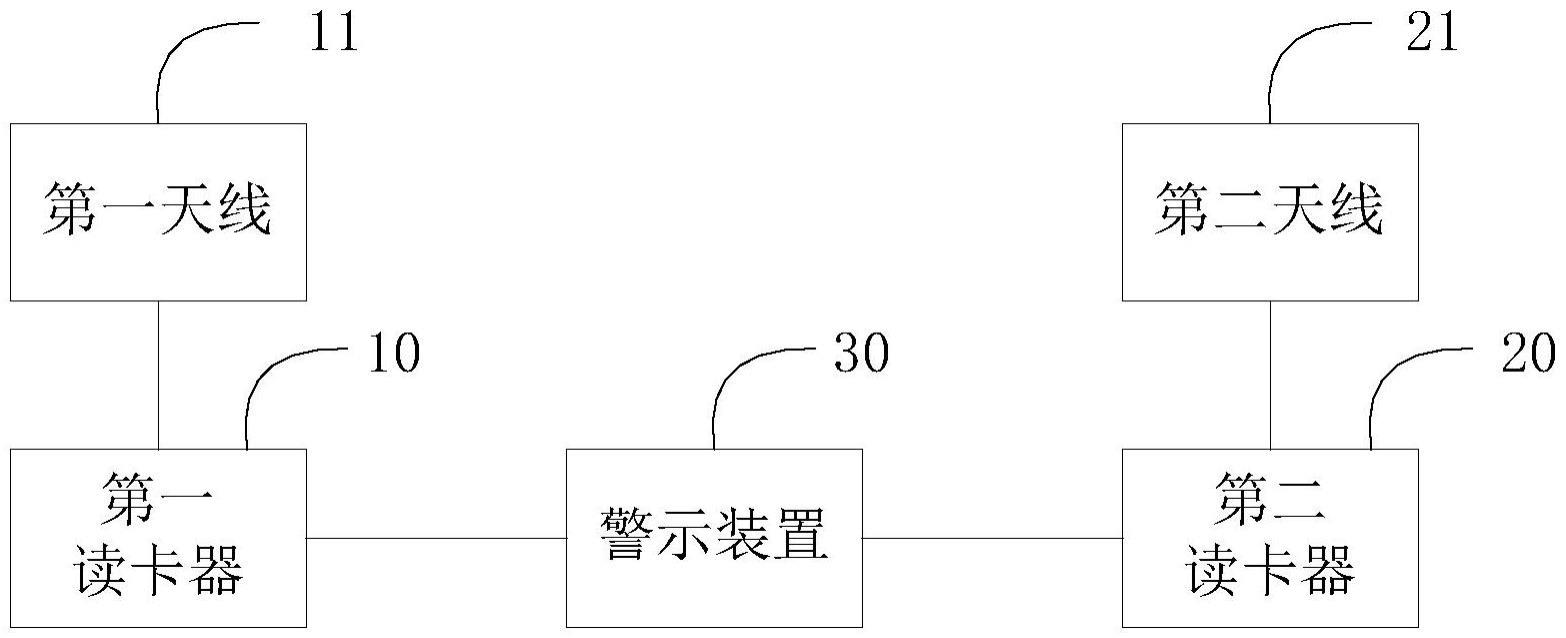

31.在一方面，本技术提供一种货柜存取检测装置，图1为本技术一实施例的货柜存取检测装置的结构图。
32.请参阅图1，在一实施例中，货柜存取检测装置用于对目标货物的状态检测，目标货物上设置有射频标签。
33.货柜存取检测装置包括：
34.互相连接的第一读卡器10和第一天线11，设置于货柜仓门外部，能够读取射频标签，以对货柜仓门外部的目标货物进行识别。互相连接的第二读卡器20和第二天线21，设置于货柜仓门内部，能够读取射频标签，以对货柜仓门内部的目标货物进行识别。警示装置30，分别与第一读卡器10和第二读卡器20连接，能够接收第一读卡器10和第二读卡器20的指示信号，以指示目标货物的状态检测结果。
35.示例性地，货物在入仓的过程中，货柜仓门外部的第一天线11先识别到目标货物的射频标签，警示装置30接收到第一读卡器10的指示信号，货物仓门内部的第二天线21没有识别到目标货物的射频标签，警示装置30没有接收到第二读卡器20的指示信号，从而判断目标货物在货柜外；当货柜仓门外部的第一天线11识别不到目标货物的射频标签，警示装置30接收不到第一读卡器10的指示信号，货物仓门内部的第二天线21识别到目标货物的射频标签，警示装置30接收到第二读卡器20的指示信号，从而判断目标货物已从仓外完全入仓进入仓内。货物出仓的检测过程同理，此处不再赘述。货柜存取检测装置通过警示装置30接收第一读卡器10和第二读卡器20的指示信号，以指示目标货物的状态检测结果，能实现货柜中货物存取的精准监测，方便用户管理货物。
36.图2为本技术一实施例的货柜示意图。请参考图2，货柜93具有货柜门13。货柜93外部设置有天线91和读卡器94。货柜93内部设置有天线92和读卡器95。
37.可选地，本技术中的射频标签、天线和读卡器可以是基于无线射频识别即射频识别技术(radio frequency identification，rfid)完成的。rfid是自动识别技术的一种，通过无线射频方式进行非接触双向数据通信，利用无线射频方式对记录媒体(电子标签或射频卡)进行读写，从而达到识别目标和数据交换的目的。
38.图3为本技术图1实施例基础上的货柜存取检测装置的结构图。
39.请参阅图3，在一实施例中，货柜存取检测装置还包括第三天线12，第三天线12设置于货柜仓门外部远离第一天线11至少第一预设距离。
40.示例性地，第三天线12与第一读卡器10连接，设置于货柜仓门外部远离第一天线11至少第一预设距离，能够使第一读卡器10监测更广的货柜仓外的范围，增加监测的准确性。可选地，本技术对第一预设距离不做限定，用户可以根据货柜仓外的范围大小，选取合适的第一预设距离。示例性地，通过多个仓外天线形成电子围栏的效果，可以对预设区域内的货物进行准确识别。
41.在另一实施例中，货柜存取检测装置还包括第三读卡器，第三读卡器与第三天线12连接，能够读取射频标签，以对货柜仓门外部远离第一天线11的目标货物进行识别；警示装置30与第三读卡器连接，能够接收第三读卡器的指示信号，以指示目标货物的状态检测结果。可选地，本技术对货柜仓门外部的读卡器和天线数量不做限定，货柜仓门外部的读卡器可以是两个、四个，一个读卡器可以连接至少一根天线，用户可以根据监测需求设置货柜仓门外部的读卡器和天线数量。
42.请继续参阅图3，在一实施例中，货柜存取检测装置还包括第四天线22，第四天线22与第二读卡器20连接，第四天线22设置于货柜仓门内部远离第二天线21至少第二预设距离。
43.示例性地，第四天线22与第二读卡器20连接，设置于货柜仓门内部远离第二天线21至少第二预设距离，能够使第二读卡器20更全面地监测货柜仓内的范围，增加监测的准确性。可选地，本技术对第二预设距离不做限定，用户可以根据货柜仓内的范围大小，选取合适的第二预设距离。示例性地，通过多个仓内天线可以对货柜内的货物形成无死角的监控，提高货物监测的准确性。
44.在另一实施例中，货柜存取检测装置还包括第四读卡器，第四读卡器与第四天线22连接，能够读取射频标签，以对货柜仓门内部远离第二天线21的目标货物进行识别；警示装置30与第四读卡器连接，能够接收第四读卡器的指示信号，以指示目标货物的状态检测结果。可选地，本技术对货柜仓门内部的读卡器和天线数量不做限定，货柜仓门外部的读卡器可以是两个、四个，一个读卡器可以连接至少一根天线，用户可以根据监测需求设置货柜仓门内部的读卡器和天线数量。
45.请继续参阅图3，在一实施例中，货柜存取检测装置中的警示装置30为信号强度显示器31，信号强度显示器31分别对应显示第一读卡器10通过第一天线11接收的信号强度和第二读卡器20通过第二天线21接收的信号强度。
46.示例性地，当货物完全在货柜仓门外部，并未进入货柜仓门内部时，信号强度显示器31显示第一读卡器10的信号强度高，第二读卡器20没有信号强度或者信号强度比较低，代表货物在柜外；当货物在入仓的过程中，信号强度显示器31显示第一读卡器10和第二读卡器20均有信号强度；当货物完全在货柜仓门内部时，信号强度显示器31显示第一读卡器10没有信号强度或者信号强度比较低，第二读卡器20的信号强度高，代表货物已入柜。
47.请继续参阅图3，在一实施例中，货柜存取检测装置中的警示装置30为灯光指示器32，灯光指示器32分别对应显示第一读卡器10通过第一天线11接收的信号强度和第二读卡器20通过第二天线21接收的信号强度。
48.示例性地，当货物完全在货柜仓门外部，并未进入货柜仓门内部时，第一读卡器10的信号强度高，第二读卡器20没有信号强度或者信号强度比较低，代表货物在柜外，灯光指示器32发出红光；当货物在入仓的过程中，第一读卡器10和第二读卡器20均有信号强度，灯光指示器32红蓝光交替闪烁；当货物完全在货柜仓门内部时，第一读卡器10没有信号强度或者信号强度比较低，第二读卡器20的信号强度高，灯光指示器32发出蓝光，代表货物已入柜。可选地，本技术对灯光指示器32的显示方式不做限定，用户可以根据显示需求设置灯光指示器32的显示方式。
49.请继续参阅图3，在一实施例中，货柜存取检测装置还包括第一稳压件33和第二稳压件34。第一稳压件33连接在警示装置30与第一读卡器10之间，以在第一读卡器10的指示信号高于预设阈值时，导通警示装置30与第一读卡器10。第二稳压件34连接在警示装置30与第二读卡器20之间，以在第二读卡器20的指示信号高于预设阈值时，导通警示装置30与第二读卡器20。
50.示例性地，货物在入仓的过程中，货柜仓门外部的第一天线11先识别到目标货物的射频标签，警示装置30中第一稳压件33接收到第一读卡器10的指示信号，导通警示装置
30与第一读卡器10，货物仓门内部的第二天线21识别不到目标货物的射频标签，第二读卡器20的指示信号不足以导通第二稳压件34，因此警示装置30与第二读卡器20相当于断开状态，此时指示目标货物完全处于仓外。当货柜仓门外部的第一天线11识别不到目标货物的射频标签，第一读卡器10的指示信号不足以导通第一稳压件33，因此警示装置30与第一读卡器10相当于断开状态，货物仓门内部的第二天线21识别到目标货物的射频标签，警示装置30中的第二稳压件34接收到第二读卡器20的指示信号，导通警示装置30与第二读卡器20，此时指示目标货物完全处于仓内。货物出仓的检测过程同理，此处不再赘述。可选地，本技术对预设阈值不做限定，根据监测的精准性，选取合适的预设阈值。
51.第二实施例
52.另一方面，本技术还提供一种货柜，具体地，包括如上所述的货柜存取检测装置。
53.请同时参考图2，可选地，货柜仓门内部与货柜仓门外部之间以金属层互相屏蔽隔离。
54.示例性地，货柜仓门内部与货柜仓门外部之间以金属层互相隔离内部可以实现金属外壳包裹货柜的效果，能保证货柜仓门内部天线不会识别到仓外的射频标签，实现电子围栏的功能，解决了电磁泄漏的问题，保证本技术可以实际落地。
55.在一实施例中，货柜为转筒柜。
56.示例性地，转筒柜是一种高效利用存储空间，灵活提供取放服务的柜体。货柜存取检测装置通过上述货柜存取检测装置能够更好的精确管理转筒柜。
57.在一实施例中，货柜包括多个货柜仓，多个货柜仓之间以金属层互相隔离。
58.示例性地，多个货柜车之间以金属层互相隔离可以使天线更加精确的检测货物进入货柜仓门内部放入不同的货柜仓。可选地，每个货柜仓之间用金属层互相屏蔽隔离，以使各仓之间独立监测内部的货物状态，对货柜内的货物形成无死角的监控，提高货物监测的准确性，能够使货柜对货物的状态进行精确定位。
59.在一实施例中，货柜由金属材质制成，底部设置有滚轮，滚轮能够使货柜平移。
60.示例性地，货柜底部设置有滚轮便于用户更方便移动或搬运货柜，提高工作效率。可选地，本技术对货柜的金属材质不做限定，用户可以根据制造成本和电磁隔离效果选取合适的金属材质。
61.以上仅为本技术的优选实施例，并非因此限制本技术的专利范围，凡是利用本技术说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本技术的专利保护范围内。
