sp预付费水表lora dongle
技术领域
1.本实用新型涉及水表技术领域，特别涉及sp预付费水表lora dongle。


背景技术：

2.sp预付费水表不需要人工抄表，有利于现代化管理。随着“一户一表”的实行，供水企业管理的水表数急剧增加，安装预付费水表是供水企业加强现代化管理，提高服务水平的一个最佳选择。预付费水表的使用亦避免人工抄表上门收费给客户带来的诸多不便，且历史购水数据均可以保存，便于客户查询。loradongle是一款单通道lora网关通信模块，设备为工业级标准设计，实现lora网络数据的高速透传，无需二次开发即可快速部署lora网络，实现远距离低功耗的控制和数据采集的目的，目前市场上没有预付费水表lora dongle，因此本申请提出了一种sp预付费水表lora dongle。


技术实现要素：

3.针对现有技术中的上述不足，本实用新型提供了sp预付费水表lora dongle，其目的是提供一种主控制器对lora dongle模块输出的同步串行脉冲进行采集，并将采集数据通过信号发送给上位机，上位机控制软件对采集数据实施显示、保存等相关功能，以提高sp预付费水表的综合管理功能的sp预付费水表。
4.为了达到上述实用新型目的，本实用新型采用的技术方案为：
5.sp预付费水表lora dongle，包括sp预付费水表本体、主控制器、lora dongle模块和上位机，所述主控制器通过线缆与sp预付费水表本体连接，所述上位机与lora dongle模块连接，所述上位机与主控制器连接。
6.进一步的，所述sp预付费水表本体包括表体、水表控制线路部分和外壳。
7.进一步的，所述主控制器包括单片机，所述单片机通过印刷线路板分别连接信号电平转换电路、电源模块、水表控制线路和lora dongle模块。
8.进一步的，所述sp预付费水表本体通过信号电平转换电路与单片机连接。
9.进一步的，所述上位机通过485接口与lora dongle模块连接。
10.进一步的，所述上位机与主控制器通过信号电性连接。
11.本实用新型的有益效果为：
12.本实用新型的sp预付费水表lora dongle，主控制器对lora dongle模块输出的同步串行脉冲进行采集，并将采集数据通过信号发送给上位机；上位机控制软件对采集数据实施显示、保存等相关功能，以提高sp预付费水表的综合管理功能。
附图说明

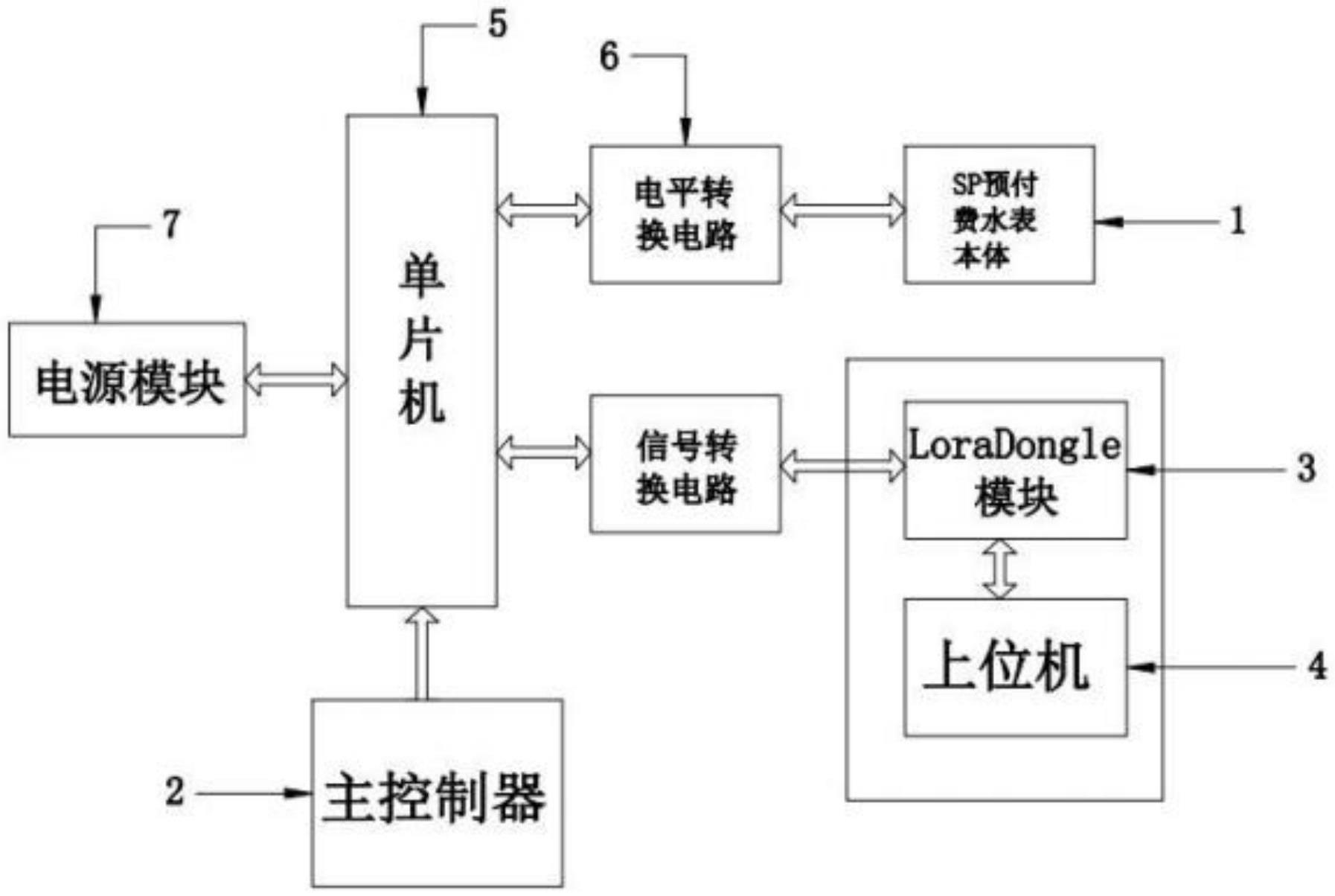

13.图1为本实用新型的sp预付费水表lora dongle结构示意图。
14.附图标记对照表：
15.1、sp预付费水表本体；2、主控制器；3、lora dongle模块；4、上位机；5、单片机；6、
电平转换电路；7、电源模块。
具体实施方式
16.下面结合附图来进一步说明本实用新型的具体实施方式。其中相同的零部件用相同的附图标记表示。
17.需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。
18.为了使本实用新型的内容更容易被清楚地理解，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
19.如图1所示，sp预付费水表lora dongle，包括sp预付费水表本体1、主控制器2、lora dongle模块3和上位机4，主控制器2通过线缆与sp预付费水表本体1连接，上位机4与lora dongle模块3连接，上位机4与主控制器2通过信号电性连接。
20.sp预付费水表本体1包括表体、水表控制线路部分和外壳。
21.主控制器2包括单片机5，单片机5通过印刷线路板分别连接信号电平转换电路6、电源模块7、水表控制线路和lora dongle模块3。
22.sp预付费水表本体1通过信号电平转换电路6与单片机5连接。
23.上位机4通过485接口与lora dongle模块3连接。
24.本实用新型的sp预付费水表lora dongle，主控制器2对lora dongle模块3输出的同步串行脉冲进行采集，并将采集数据通过信号发送给上位机4；上位机4控制软件对采集数据实施显示、保存等相关功能，以提高sp预付费水表的综合管理功能。
25.以上所述仅为本实用新型专利的较佳实施例而已，并不用以限制本实用新型专利，凡在本实用新型专利的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型专利的保护范围之内。


技术特征：
1.sp预付费水表lora dongle，其特征在于，包括sp预付费水表本体(1)、主控制器(2)、lora dongle模块(3)和上位机(4)，所述主控制器(2)通过线缆与sp预付费水表本体(1)连接，所述上位机(4)与lora dongle模块(3)连接，所述上位机(4)与主控制器(2)连接。2.根据权利要求1所述的sp预付费水表lora dongle，其特征在于：所述sp预付费水表本体(1)包括表体、水表控制线路部分和外壳。3.根据权利要求2所述的sp预付费水表lora dongle，其特征在于：所述主控制器(2)包括单片机(5)，所述单片机(5)通过印刷线路板分别连接信号电平转换电路(6)、电源模块(7)、水表控制线路和lora dongle模块(3)。4.根据权利要求3所述的sp预付费水表lora dongle，其特征在于：所述sp预付费水表本体(1)通过信号电平转换电路(6)与单片机(5)连接。5.根据权利要求3所述的sp预付费水表lora dongle，其特征在于：所述上位机(4)通过485接口与lora dongle模块(3)连接。6.根据权利要求4所述的sp预付费水表lora dongle，其特征在于：所述上位机(4)与主控制器(2)通过信号电性连接。

技术总结
本实用新型公开了sp预付费水表lora dongle，包括sp预付费水表本体、主控制器、lora dongle模块和上位机，所述主控制器通过线缆与sp预付费水表本体连接，所述上位机与lora dongle模块连接，所述上位机与主控制器连接。本实用新型的sp预付费水表lora dongle，主控制器对lora dongle模块输出的同步串行脉冲进行采集，并将采集数据通过信号发送给上位机；上位机控制软件对采集数据实施显示、保存等相关功能，以提高p预付费水表的综合管理功能。以提高p预付费水表的综合管理功能。以提高p预付费水表的综合管理功能。
