1.本实用新型涉及一种用于对激光器质量进行检测的平台。


背景技术：

2.随着现代科学技术的发展，非接触检测技术逐渐成为现代检测技术最重要的手段和方法，出现了以激光和psd搭配使用的非接触式测量技术。psd是一种独特的半导体光电器件基于pn结或肖特基结的纵向光电效应,使其不仅能反映入射光的强弱，还能反应输入光在psd探测芯片上的位置变化。激光-psd构成的系统以其分辨率高、实时性强，被广泛应用于精密零件尺寸检测、振动检测、位移检测等领域。
3.激光器作为激光-psd系统关键器件，对系统的检测精度，测量信号质量有较大影响，例如激光器的光强度及稳定性、点激光的光斑直径、线激光的线宽和厚度、同轴度等。对于振动检测领域还需要保障激光器自身的抗震性能。生产基于激光-psd检测原理的精密测量仪器时，应首先对激光器的质量进行检测，以确保检测仪器的检测精度。
4.中国专利cn217765250u公开了一种激光光束参数测量装置，包括底板和滑轨，滑轨上滑动连接有第一连接板和第二连接板，第一连接板上设有光斑检测组件，第二连接板上依次设有光束聚焦组件、光束传输组件、激光功率测量组件和激光脉冲测量组件，光束传输组件、激光功率测量组件和激光脉冲测量组件的光束入口均垂直滑轨轴线且位于滑轨轴线同侧，光束传输组件的光束出口朝向光斑检测组件一侧。该测量装置将光斑检测组件、光束聚焦组件、光束传输组件、激光功率测量组件和激光脉冲测量组件集成，可对光斑质量、激光功率、激光脉冲进行定性、定量测量。
5.然而上述激光光束参数测量装置仅对激光器发射激光束的光斑质量、激光功率、激光脉冲进行质量检测，无法对激光器本身的抗震性能进行检测，功能有所缺失。


技术实现要素：

6.有鉴于此，本实用新型提供一种激光器检测平台，不仅能够对激光束本身的参数进行检测，还能够检测激光器的抗震性。
7.为解决以上技术问题，本实用新型的技术方案为采用一种激光器检测平台，包括底座以及相对设置在底座上的激光发射端安装座和激光接收端安装座；
8.所述激光发射端安装座上固定有用于安装待测激光器的固定板，所述固定板远离激光接收端安装座的一侧设置有冲击靶；还包括用于对冲击靶进行冲击的冲击锤；
9.所述激光接收端安装座上安装有激光接收器，所述激光接收器可在水平面上做垂直和平行于待测激光器所发射激光方向的运动。
10.作为一种改进，所述固定板上设置有用于固定激光器的安装孔；还包括从顶部和侧方延伸进安装孔的调节螺栓。调节螺栓可调节激光器的倾角以及水平方向的角度。
11.作为一种进一步的改进，所述冲击靶固定在底座上；所述固定板上开有竖向的长孔，并利用螺栓固定在冲击靶上。固定板可调节竖直方向的位置，从而调节激光器竖直方向
的位置。
12.作为另一种更进一步的改进，还包括用于驱动冲击锤向前运动对冲击靶进行冲击的弹性部件，利用弹性部件激发冲击锤，更加的方便。
13.作为一种改进，所述冲击靶后方设置有立板，所述立板上开有滑孔；所述冲击锤包括锤杆以及设置在锤杆前端的锤头；所述弹性部件为套于锤杆上抵接在锤头和立板之间的弹簧。
14.作为一种改进，所述激光发射端安装座上开有定位槽，所述定位槽内设置有螺孔。通过定位槽对冲击靶进行定位安装。
15.作为一种改进，所述激光接收端安装座上安装有滑台i，所述滑台i上安装有滑台ii，所述激光接收器固定在滑台ii上；所述滑台i和滑台ii中的其中一个可沿垂直于待测激光器所发射激光方向运动，另一个可沿平行于待测激光器所发射激光方向运动。
16.作为一种改进，所述激光接收端安装座上设置有用于定位的l形台阶。对滑台i进行定位安装。
17.作为一种改进，所述底座为四方柱形，所述激光发射端安装座和激光接收端安装座设置在底座顶面；所述底座底部设置有支撑脚。
18.作为一种改进，所述底座底部还设置有压板，底座通过作用在压板上的安装夹钳固定在桌面上。
19.本实用新型的有益之处在于：
20.1、适应性强：适用于点激光器和线激光器的质量检测；
21.2、可完成激光器光束的几何形状测量；
22.3、可完成激光器同轴度测量；
23.4、可以完成激光器抗震测试；
24.5、检验平台操作使用方便。
附图说明

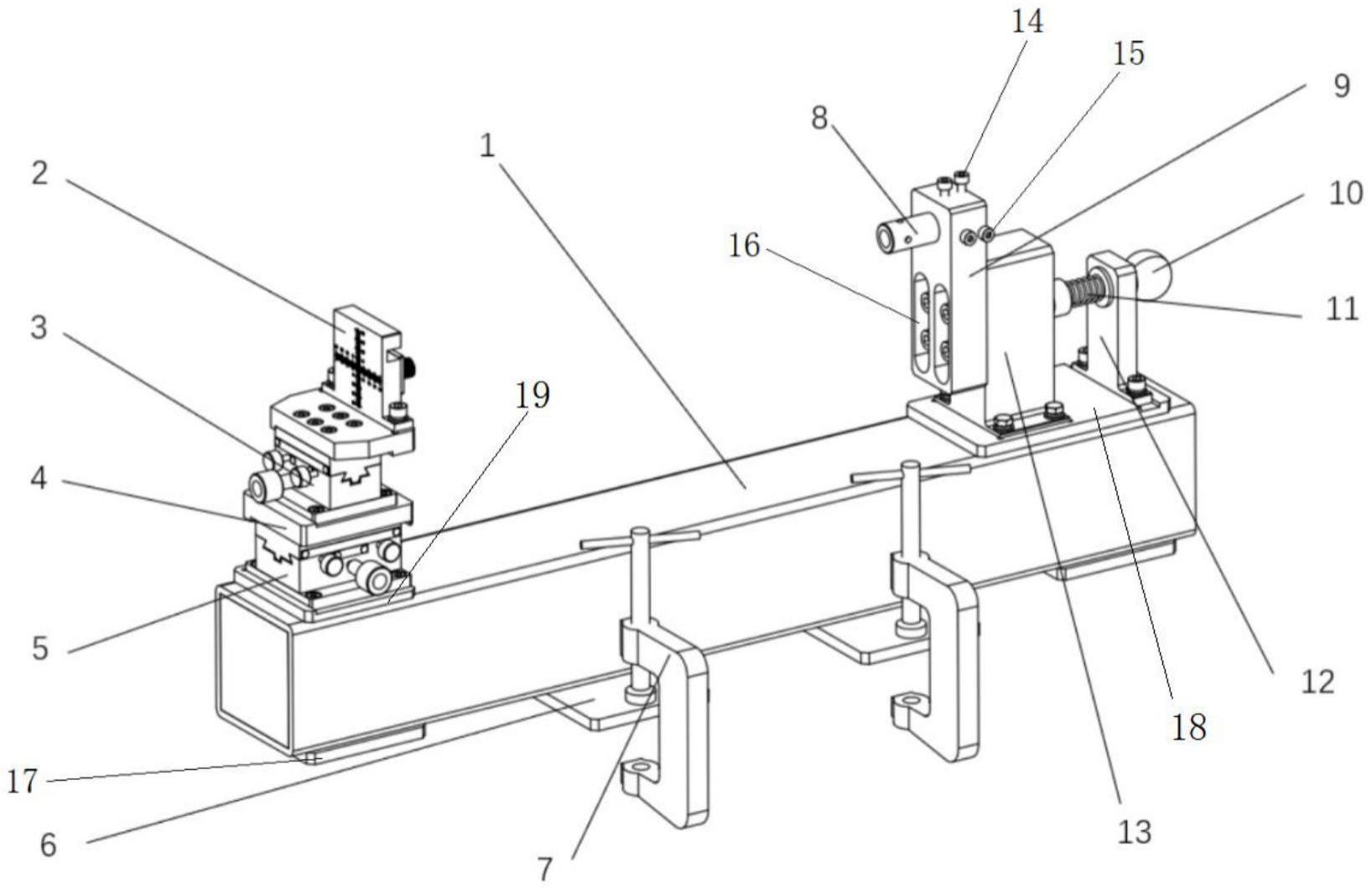

25.图1为本实用新型的立体结构图。
26.图2为底座的结构图。
27.图中标记：1底座、2激光接收器、3滑台ii、4转接板、5滑台i、6压板、7安装夹钳、8激光器、9固定板、10冲击锤、11弹簧、12立板、13冲击靶、14调节螺栓、15调节螺栓、16长孔、17支撑脚、18激光发射端安装座、19激光接收端安装座。
具体实施方式
28.为了使本领域的技术人员更好地理解本实用新型的技术方案，下面结合具体实施方式对本实用新型作进一步的详细说明。
29.如图1、图2所示，本实用新型包括底座1以及相对设置在底座上的激光发射端安装座18和激光接收端安装座19。
30.具体地，所述底座1为横卧的四方柱形，所述激光发射端安装座18和激光接收端安装座19设置在底座1顶面；所述底座1底部设置有支撑脚17。为了更好的固定在桌面上，所述底座1底部还设置有压板6，底座1通过作用在压板6上的安装夹钳7固定于桌面。
31.激光发射端安装座18上固定有用于安装待测激光器8的固定板9，所述固定板9远离激光接收端安装座18的一侧设置有冲击靶13；还包括用于对冲击靶13进行冲击的冲击锤10。
32.为了方便调节，所述固定板9上设置有用于固定激光器8的安装孔；还包括从顶部和侧方延伸进安装孔的调节螺栓14和调节螺栓15，从而实现倾角和水平方向角度的调节。所述冲击靶13固定在底座1上；所述固定板9上开有竖向的长孔16，并利用螺栓固定在冲击靶13上，从而实现了竖直方向的调节。
33.另外，还包括用于驱动冲击锤10向前运动对冲击靶进行冲击的弹性部件，利用弹性部件激发冲击锤更加的方便。具体结构为所述冲击靶13后方设置有立板12，所述立板12上开有滑孔；所述冲击锤10包括锤杆以及设置在锤杆前端的锤头；所述弹性部件为套于锤杆上抵接在锤头和立板12之间的弹簧11。为了方便激发冲击锤10，锤杆后端设置有拉柄。
34.为了方便定位安装，所述激光发射端安装座18上开有定位槽，所述定位槽内设置有螺孔。
35.所述激光接收端安装座19上安装有激光接收器2，所述激光接收器2可在水平面上做垂直和平行于待测激光器8所发射激光方向的运动。本实施例中，所述激光接收端安装座19上安装有滑台i3，所述滑台i3上安装有滑台ii5，滑台i3和滑台ii5之间设置有转接板4。所述激光接收器2固定在滑台ii5上；所述滑台i3和滑台ii5中的其中一个可沿垂直于待测激光器8所发射激光方向运动，另一个可沿平行于待测激光器8所发射激光方向运动。
36.为了方便定位安装，所述激光接收端安装座19上设置有用于定位的l形台阶。
37.工作的时候，先将待检测的激光器插8入固定板9的安装孔中，通过调节螺栓14调节其倾角，通过调节螺栓15调节其水平方向的角度。同时将固定板9调整至合适的高度。然后通过滑台i3和滑台ii5调节激光接收器2的位置。使得激光器8激发的激光能落到激光接收器2上。
38.利用拉柄向后拉动冲击锤10，然后释放拉柄。冲击锤10在弹簧11的作用下对冲击靶13进行冲击，从而使得激光器8产生振动。激光接收器2上的psd传感芯片测量激光冲击后的位移变化，计算振动的时间和幅值，来检测激光器8的抗震性能。
39.以上仅是本实用新型的优选实施方式，应当指出的是，上述优选实施方式不应视为对本实用新型的限制，本实用新型的保护范围应当以权利要求所限定的范围为准。对于本技术领域的普通技术人员来说，在不脱离本实用新型的精神和范围内，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
