1.本实用新型属于夹紧装置技术领域，具体涉及一种燃气表定位夹紧装置。


背景技术：

2.燃气表的外面只能看到小玻璃窗里有个带数码的滚轮，滚轮上也有七位数字，小数点前四位黑色，后三位红色。人们日常做饭用的燃料已经从木柴、煤等资源浪费严重、污染严重的常规能源转变为天然气和煤气，甚至是电等清洁能源了。在这里燃气表就要发挥其作用了，它的自动累计功能，使得那些使用天然气或管道煤气的人家，可以方便地知道用了多少燃气，以便能按照每月消耗燃气的立方米数缴费。
3.在燃气表生产过程中，需要对燃气表进行定位夹紧。
4.在专利202020474932.0一种定位夹紧装置，包括若干个夹紧子单元，夹紧子单元包括气缸座、气缸、连接块、轴、轴承座、夹紧座、定位夹紧轴、轴套一、止推螺钉和限位座，所述气缸水平设置且安装在气缸座上，所述气缸的输出端与连接块连接，连接块的末端与轴的底部连接，轴穿过轴承座，轴的顶部与夹紧座的一端固定，夹紧座的另一端设有2个安装部，安装部安装2个定位夹紧轴，定位夹紧轴的下部安装轴套一，工件的一角位于两个定位夹紧轴之间，在连接块的末端外侧设有限位座，限位座上设置有与连接块对应的止推螺钉。
5.上述专利通过对工件四个顶角进行固定，完成夹紧动作，但是这种需要工件进入到预定的位置中，这个位置已经完成了定位，如果出现偏离，顶角夹紧工具就不能够落位到顶角，从而无法完成夹紧工作。


技术实现要素：

6.本实用新型的目的在于提供一种燃气表定位夹紧装置，以解决上述背景技术中提出的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种燃气表定位夹紧装置，包括
8.载板，其表面上设置有电机安装座，所述电机安装座的一端设置有滚珠丝杠电机，所述载板上设置有与滚珠丝杠电机的丝杠平行的直线导轨，所述丝杠上设置有螺母，所述螺母与直线导轨滑动设置；
9.所述电机安装座的另一端设置有夹爪气缸，所述夹爪气缸的输出端位于夹爪气缸的两侧，所述输出端上设置有夹爪；
10.前后推板，与所述螺母连接；
11.气缸，设置在夹爪气缸的一侧，且与夹爪气缸之间有空隙，所述气缸的输出端上设置有从动推板；
12.燃气表，设置在从动推板与前后推板之间，且位于两个夹爪之间。
13.优选的是，所述从动推板与前后推板均设置为pom材质。
14.上述任一方案中优选的是，所述燃气表的下表面设置有输送带。
15.上述任一方案中优选的是，所述气缸通过气缸安装座固定在底板一上。
16.上述任一方案中优选的是，所述载板通过固定座固定在底板二上。
17.上述任一方案中优选的是，所述电机安装座通过电机安装座固定板固定在载板上。
18.本实用新型的技术效果和优点：该燃气表定位夹紧装置设置了对立设置的前后推板和从动推板，能够对燃气表在前后位置进行初步定位和夹紧，设置的夹爪气缸，通过夹爪对燃气表在左右位置进行定位和夹紧，可以首先通过调整位置来进行定位，接着再进行夹紧，适用性更强，使用起来更加方便。
附图说明

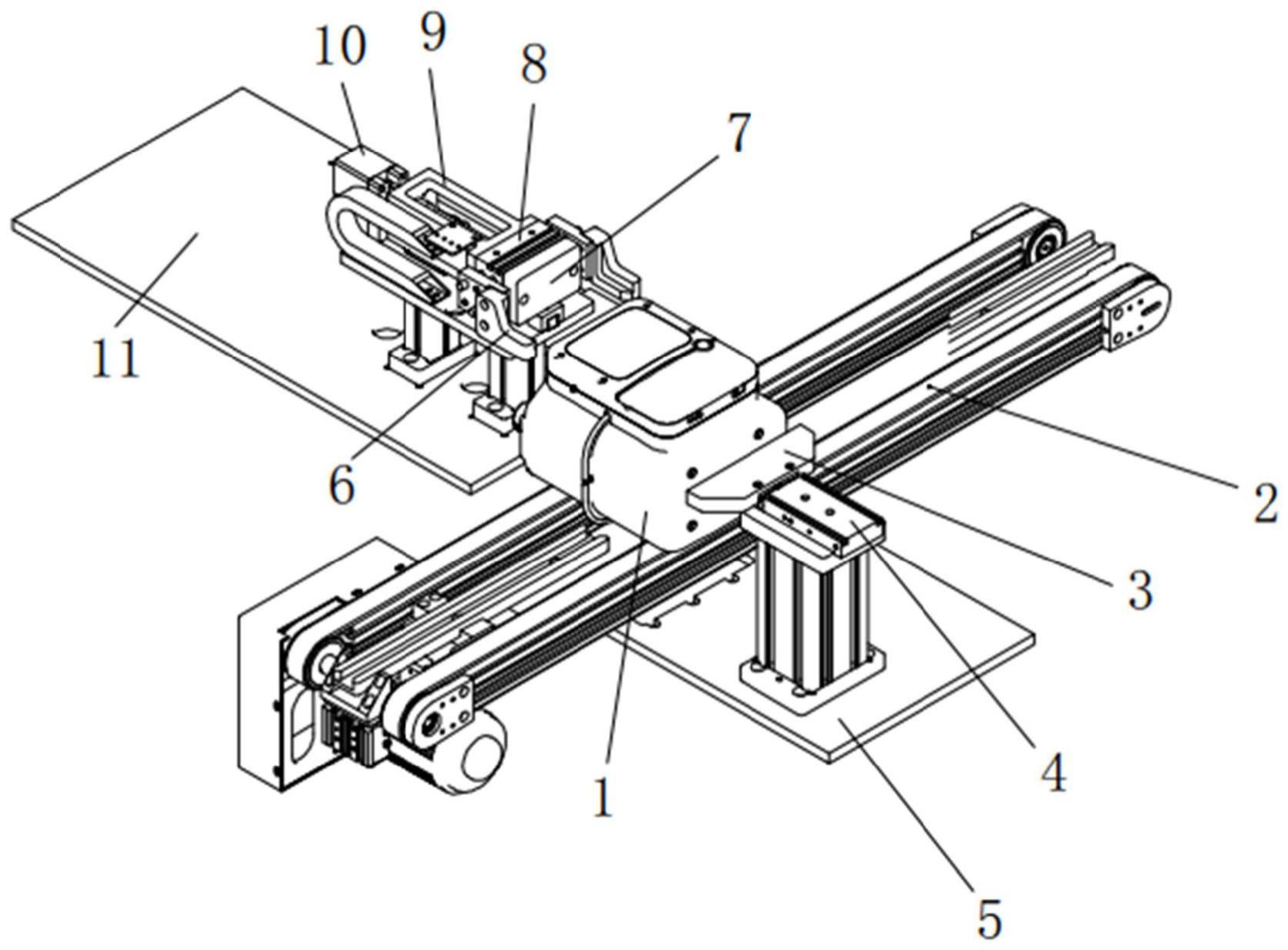

19.图1为本实用新型的结构示意图；
20.图2为本实用新型气缸的结构示意图；
21.图3为本实用新型部分结构的结构示意图。
22.图中：1、燃气表；2、输送带；3、从动推板；4、气缸；5、底板一；6、夹爪；7、前后推板；8、夹爪气缸；9、电机安装座；10、滚珠丝杠电机；11、底板二；12、气缸安装座；13、直线导轨；14、电机安装座固定板；15、载板；16、固定座。
具体实施方式
23.下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。
24.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
25.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。
26.本实用新型提供了如图1-3所示的一种燃气表定位夹紧装置，主要包括了两个部分，一个部分是前后方向的夹紧结构，另一部分是左右方向的夹紧结构；
27.其中左右方向的夹紧结构包括夹爪气缸8，设置在电机安装座9的另一端上，夹爪气缸8的输出端位于夹爪气缸8的两侧，输出端上设置有夹爪6，夹爪气缸8启动时，两个夹爪6向内侧移动，将燃气表1在水平方向的夹紧。
28.前后方向的夹紧结构包括载板15，载板15通过固定座16固定在底板二11上，在其表面上通过电机安装座固定板14安装有电机安装座9，电机安装座9与载板15之间留有间隙，电机安装座9的一端设置有滚珠丝杠电机10，载板15上设置有与滚珠丝杠电机10的丝杠平行的直线导轨13，直线导轨13就是位于间隙中，丝杠上设置有螺母，螺母与直线导轨13滑
动设置，使得螺母沿着直线导轨13做前后移动，关于滚珠丝杠电机10、丝杠和螺母为本领域的常规手段，目的就是通过滚珠丝杠电机10带动前后推板7前后移动，前后推板7，可以通过连接杆与螺母连接，连接杆穿过夹爪气缸8；
29.气缸4，气缸4通过气缸安装座12固定在底板一5上，且位于夹爪气缸8的一侧，且与夹爪气缸8之间有空隙，气缸4的输出端上设置有从动推板3，从动推板3与前后推板7均设置为pom材质，不会损伤燃气1表表面，且从动推板3与前后推板7在同一水平面；
30.燃气表1，就在空隙中，且位于两个夹爪6之间，燃气表1的下表面设置有输送带2。
31.该燃气表定位夹紧装置在使用的过程中，首先输送带2将燃气表1输送到指定位置，然后启动滚珠丝杠电机10和气缸4，通过前后推板7和从动推板3来调整燃气表1的前后位置，这时候前后推板7、从动推板3与燃气表1之间的作用力较小，使得燃气表1能够被左右的力带动移动，调整完毕后，启动夹爪气缸8，两个夹爪6向内侧移动，将燃气表1夹紧，完成左右方向的调整，然后在通过前后推板7、从动推板3将其前后位置夹紧。
32.尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。


技术特征：
1.一种燃气表定位夹紧装置，其特征在于：包括载板(15)，其表面上设置有电机安装座(9)，所述电机安装座(9)的一端设置有滚珠丝杠电机(10)，所述载板(15)上设置有与滚珠丝杠电机(10)的丝杠平行的直线导轨(13)，所述丝杠上设置有螺母，所述螺母与直线导轨(13)滑动设置；所述电机安装座(9)的另一端设置有夹爪气缸(8)，所述夹爪气缸(8)的输出端位于夹爪气缸(8)的两侧，所述输出端上设置有夹爪(6)；前后推板(7)，与所述螺母连接；气缸(4)，设置在夹爪气缸(8)的一侧，且与夹爪气缸(8)之间有空隙，所述气缸(4)的输出端上设置有从动推板(3)；燃气表(1)，设置在从动推板(3)与前后推板(7)之间，且位于两个夹爪(6)之间。2.根据权利要求1所述的一种燃气表定位夹紧装置，其特征在于：所述从动推板(3)与前后推板(7)均设置为pom材质。3.根据权利要求1所述的一种燃气表定位夹紧装置，其特征在于：所述燃气表(1)的下表面设置有输送带(2)。4.根据权利要求1所述的一种燃气表定位夹紧装置，其特征在于：所述气缸(4)通过气缸安装座(12)固定在底板一(5)上。5.根据权利要求1所述的一种燃气表定位夹紧装置，其特征在于：所述载板(15)通过固定座(16)固定在底板二(11)上。6.根据权利要求1所述的一种燃气表定位夹紧装置，其特征在于：所述电机安装座(9)通过电机安装座固定板(14)固定在载板(15)上。

技术总结
本实用新型公开了一种燃气表定位夹紧装置，包括载板，其表面上设置有电机安装座，电机安装座的一端设置有滚珠丝杠电机，载板上设置有与滚珠丝杠电机的丝杠平行的直线导轨；电机安装座的另一端设置有夹爪气缸，夹爪气缸的输出端位于夹爪气缸的两侧，输出端上设置有夹爪；前后推板，与螺母连接；气缸，设置在夹爪气缸的一侧，且与夹爪气缸之间有空隙，气缸的输出端上设置有从动推板。该燃气表定位夹紧装置设置了对立设置的前后推板和从动推板，能够对燃气表在前后位置进行初步定位和夹紧，设置的夹爪气缸，通过夹爪对燃气表在左右位置进行定位和夹紧，可以首先通过调整位置来进行定位，接着再进行夹紧，适用性更强，使用起来更加方便。便。便。


技术研发人员：李驰
受保护的技术使用者：天津顺风志云科技有限公司
技术研发日：2023.05.23
技术公布日：2023/10/27
