1.本实用新型涉及管线探测仪技术领域，尤其涉及一种方便维修的管线探测仪。


背景技术：

2.管线探测仪能在不破坏地面覆土的情况下，快速准确地探测出地下自来水管道、金属管道、电缆等的位置、走向、深度及钢质管道防腐层破损点的位置和大小，是自来水公司、煤气公司、铁道通信、工矿、基建单位改造、维修、普查地下管线的必备仪器之一。
3.在现有技术，管线探测仪外壳连接过于牢固，当无法工作时无法快速将探测仪拆解并检修，导致工作有所影响，并且使用者需要手持该管线探测仪进行探测工作，不利于长时间连续性地工作，使用者在使用时需要弯腰俯身对地面进行探测，时间长了容易腰酸背痛，不利于使用者舒适地工作。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种方便维修的管线探测仪。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种方便维修的管线探测仪，包括上外壳、下外壳和支撑杆，所述上外壳后端左右两侧固定连接有若干安装柱，所述下外壳前端左右两侧设置有若干固定孔，所述下外壳底端左右两侧内壁均转动连接有螺纹杆，所述螺纹杆杆体上下两侧均螺纹连接有连接块，所述连接块相对一端均转动连接有连接板，所述连接板相对一端均转动连接有顶块，右侧所述螺纹杆顶端贯穿下外壳顶端右侧内壁且固定连接有旋钮，右侧所述螺纹杆底端固定连接有主动轮，左侧所述螺纹杆底端固定连接有从动轮，所述主动轮通过传动带与从动轮相连接。
6.作为上述技术方案的进一步描述：
7.所述下外壳后端中部固定连接有夹具，所述夹具左右两端内壁均固定连接有滑块。
8.作为上述技术方案的进一步描述：
9.所述支撑杆左右两端均设置有滑槽，所述支撑杆后端设置有若干限位孔，所述支撑杆底端滑动连接有套杆，所述套杆后端顶侧设置有限位槽。
10.作为上述技术方案的进一步描述：
11.所述限位槽内部固定连接有弹簧，所述弹簧后端固定连接有限位杆，所述套杆底端固定连接有支撑板，所述限位杆前端滑动连接在限位槽内部。
12.作为上述技术方案的进一步描述：
13.所述滑块相对一端均滑动连接在滑槽内部，所述滑槽的尺寸与滑块的大小相适配。
14.作为上述技术方案的进一步描述：
15.所述限位孔的尺寸与限位杆的大小相适配，所述支撑杆的尺寸与套杆的大小相适
配。
16.作为上述技术方案的进一步描述：
17.所述固定孔的尺寸与安装柱的大小相适配。
18.作为上述技术方案的进一步描述：
19.所述支撑板底端固定连接有若干万向轮。
20.本实用新型具有如下有益效果：
21.1、本实用新型中，通过转动旋钮带动螺纹杆转动，继而使得转动旋钮带动主动轮与从动轮时转动，通过螺纹杆与连接块连接，继而使得两个螺纹杆同时转动时并带动连接块进行相向运动，从而带动连接板相向运动，使得顶块的高度逐渐升高，从而将上外壳底部的安装柱从下外壳上的固定孔中顶出，从而将管线探测仪分为上外壳与下外壳两部分，从而实现了方便工作人员对管线探测仪内部进行检修的目的。
22.2、本实用新型中，通过将限位杆向限位槽内部进行按压，然后将支撑杆顺着套杆的方向进行调节支撑杆的高度，调节适合的高度后弹簧将限位杆从限位孔中顶出，将支撑杆固定在适合的高度，随后将探测仪通过夹具内侧的滑块安装到支撑杆两边的滑槽中，从而实现了对于不同身高的人员进行调节管线探测仪的高度的目的，继而方便工作人员进行使用。
附图说明

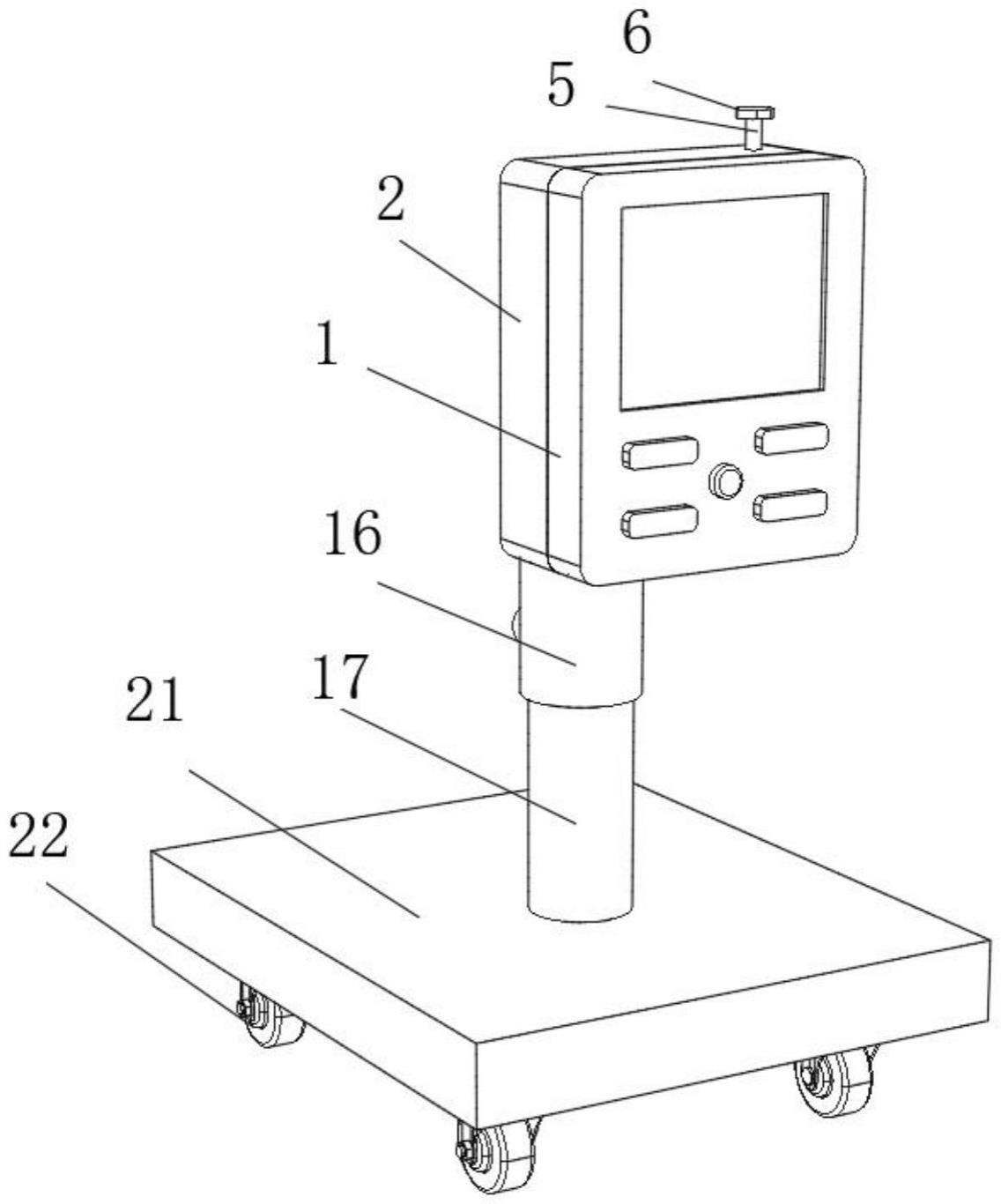

23.图1为本实用新型提出的一种方便维修的管线探测仪的立体图；
24.图2为本实用新型提出的一种方便维修的管线探测仪的结构分解图；
25.图3为本实用新型提出的一种方便维修的管线探测仪的结构分解图；
26.图4为本实用新型提出的一种方便维修的管线探测仪的下外壳内部结构示意图；
27.图5为本实用新型提出的一种方便维修的管线探测仪的侧视图。
28.图例说明：
29.1、上外壳；2、下外壳；3、安装柱；4、固定孔；5、螺纹杆；6、旋钮；7、连接块；8、连接板；9、顶块；10、主动轮；11、从动轮；12、传动带；13、夹具；14、滑块；15、滑槽；16、支撑杆；17、套杆；18、限位孔；19、限位杆；20、弹簧；21、支撑板；22、万向轮；23、限位槽。
具体实施方式
30.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
31.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是
可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
32.参照图1-5，本实用新型提供的一种实施例：一种方便维修的管线探测仪，包括上外壳1、下外壳2和支撑杆16，上外壳1后端左右两侧固定连接有若干安装柱3，下外壳2前端左右两侧设置有若干固定孔4，下外壳2底端左右两侧内壁均转动连接有螺纹杆5，螺纹杆5杆体上下两侧均螺纹连接有连接块7，连接块7相对一端均转动连接有连接板8，连接板8相对一端均转动连接有顶块9，右侧螺纹杆5顶端贯穿下外壳2顶端右侧内壁且固定连接有旋钮6，右侧螺纹杆5底端固定连接有主动轮10，左侧螺纹杆5底端固定连接有从动轮11，主动轮10通过传动带12与从动轮11相连接，通过转动旋钮6带动螺纹杆5转动，继而使得转动旋钮6带动主动轮10与从动轮11时转动，通过螺纹杆5与连接块7连接，继而使得两个螺纹杆5同时转动时并带动连接块7进行相向运动，从而带动连接板8相向运动，使得顶块9的高度逐渐升高，从而将上外壳1底部的安装柱3从下外壳2上的固定孔4中顶出，从而将管线探测仪分为上外壳1与下外壳2两部分，从而实现了方便工作人员对管线探测仪内部进行检修的目的。
33.下外壳2后端中部固定连接有夹具13，方便加持固定探测仪，夹具13左右两端内壁均固定连接有滑块14，方便探测仪安装，并加持固定探测仪，支撑杆16左右两端均设置有滑槽15，方便探测仪安装，并加持固定探测仪，支撑杆16后端设置有若干限位孔18，使得将探测仪固定在某一个高度，支撑杆16底端滑动连接有套杆17，方便调节探测仪的高度，套杆17后端顶侧设置有限位槽23，方便支撑杆16调节高度，限位槽23内部固定连接有弹簧20，弹簧20后端固定连接有限位杆19，方便将弹簧20将限位杆19从限位槽23中顶出，套杆17底端固定连接有支撑板21，限位杆19前端滑动连接在限位槽23内部，方便将弹簧20将限位杆19从限位槽23中顶出，滑块14相对一端均滑动连接在滑槽15内部，方便夹具13安装到支撑杆16上，滑槽15的尺寸与滑块14的大小相适配，方便夹具13安装到支撑杆16上，限位孔18的尺寸与限位杆19的大小相适配，方便调节支撑杆16的高度，并将支撑杆16固定住，支撑杆16的尺寸与套杆17的大小相适配，方便调节支撑杆16的高度，固定孔4的尺寸与安装柱3的大小相适配，方便上外壳1与下外壳2进行连接，支撑板21底端固定连接有若干万向轮22，方便使用者对仪器进行移动。
34.工作原理：需要对管线探测仪内部进行检修时，首先，通过转动旋钮6带动螺纹杆5转动，通过螺纹杆5与主动轮10连接，主动轮10通过传动带12与从动轮11连接，继而使得转动旋钮6带动主动轮10与从动轮11时转动，通过螺纹杆5与连接块7连接，通过连接块7与连接板8连接，通过连接板8与顶块9连接，继而使得两个螺纹杆5同时转动时并带动连接块7进行相向运动，从而带动连接板8相向运动，使得顶块9的高度逐渐升高，从而将上外壳1底部的安装柱3从下外壳2上的固定孔4中顶出，从而将管线探测仪分为上外壳1与下外壳2两部分，从而实现了方便工作人员对管线探测仪内部进行检修的目的，随后通过将限位杆19向限位槽23内部进行按压，然后将支撑杆16顺着套杆17的方向进行调节支撑杆16的高度，调节适合的高度后弹簧20将限位杆19从限位孔18中顶出，将支撑杆16固定在适合的高度，从而实现了对于不同身高的人员进行调节管线探测仪的高度的目的。
