一种样本检测设备的制作方法

1.本实用新型涉及胃癌检测技术领域,尤其涉及一种样本检测设备。


背景技术:

2.胃癌是起源于胃黏膜上皮的恶性肿瘤,胃癌可发生于胃的任何部位,其中半数以上发生于胃窦部,胃大弯、胃小弯及前后壁均可受累。绝大多数胃癌属于腺癌,早期无明显症状,或出现上腹不适、嗳气等非特异性症状,常与胃炎、胃溃疡等胃慢性疾病症状相似,易被忽略,因此,目前我国胃癌的早期诊断率仍较低。
3.经检索,公告号为cn213456120u的实用新型公开了一种基于胃癌检测的取样设备,包括底座、垫板和安装槽,所述底座的底部四角均固定安装有垫板,所述底座的顶部开设有若干的安装槽,所述底座的顶部安装槽内安装有传动稳定的传动机构,所述底座的顶部均匀开设有放置槽,所述放置槽内放置有采样便捷的采样机构,所述底座的顶部固定安装有若干便于识别的辨别机构,所述底座的顶部通过转轴转动连接有封闭机构,此基于胃癌检测的取样设备的结构简单、操作便捷,便于实现将样品进行集中式的放置,并且可以对其进行保护,方便使用者进行使用,实用性较高。
4.该取样设备在使用时,仍然存在以下缺陷:
5.1、只能用于放置采样盒,在需要进行检测时,还需要工作人员取出装置,并利用试纸进行检测,会耗费大量时间,增加使用者的工作量,使用不便。
6.针对上述问题,本实用新型文件提出了一种样本检测设备。


技术实现要素:

7.本实用新型提供了一种样本检测设备,解决了现有技术中存在只能用于放置采样盒,在需要进行检测时,还需要工作人员取出装置,并利用试纸进行检测,会耗费大量时间,增加使用者的工作量,使用不便的缺点。
8.本实用新型提供了如下技术方案:
9.一种样本检测设备,包括放置箱和多个采样管,所述放置箱的两侧内壁固定连接有对称设置的两个矩形块,两个所述矩形块的顶部固定连接有同一个盖板,所述矩形块的内部设置有用于放置采样管的放置组件;
10.所述盖板的两侧均开设有多个矩形槽,所述矩形槽的内壁滑动连接有推动块,所述推动块的内部设置有用于检测样本的检测组件。
11.在一种可能的设计中,所述放置组件包括开设在矩形块内部的多个放置槽,所述放置槽与矩形槽相对应。
12.在一种可能的设计中,所述检测组件包括开设在推动块顶部的第一滑槽,所述推动块的内部开设有圆孔,所述圆孔位于第一滑槽的中间位置并与第一滑槽相连通,所述矩形槽的两侧内壁均开设有斜槽,所述斜槽的内壁滑动连接有滑板,两个所述滑板相互靠近的一端固定连接有同一个圆板,所述圆板与圆孔配合使用,所述滑板与第一滑槽配合使用。
13.在一种可能的设计中,所述放置箱的两侧内壁之间滑动连接有多个滑动块,所述滑动块的底部与放置箱的底部内壁之间固定连接有同一个第一弹簧,所述滑动块的顶部开设有与采样管配合使用的凹槽。
14.在一种可能的设计中,所述盖板的顶部开设有与矩形槽相连通的卡槽,所述卡槽的内部卡合有卡板,所述卡板与推动块配合使用。
15.在一种可能的设计中,所述圆板的顶部固定连接有拉手,所述圆板的底部与第一滑槽的底部内壁之间固定连接有对称设置的两个第二弹簧,所述圆板的底部设置有试纸。
16.应当理解的是,以上的一般描述和后文的细节描述仅是示例性的,并不能限制本实用新型。
17.本实用新型中,可以将采样完成的采样管放入至放置槽的内部,此时采样管放置在凹槽的内部,保证采样管的稳定性,在需要对样本进行检测时,先竖直向上移动卡板,卡板不再阻挡推动块,横向推动推动块,推动块带动圆板横向移动,圆板带动滑板横向移动,此时滑板沿着斜槽斜向下移动,滑板带动圆板斜向下移动,圆板挤压第二弹簧并带动试纸竖直向下移动,试纸进入采样管的内部;
18.本实用新型中,当采样管移动至卡板的另一侧时,将卡板插回至卡槽的内部,用于避免推动块回弹,同时采样管竖直向下移动挤压滑动块,滑动块挤压第一弹簧,检测完成后,将推动块恢复至初始位置,圆板会带动试纸恢复至初始位置,便于取出试纸,同时第一弹簧的弹力可以方便采样管弹出,便于拿取,多个推动块的设置可以大幅提高检测效率;
19.本实用新型中,通过设置多个位置可以同时检测多个样本,大幅提高检测效率,同时通过放置组件可以放置多个采样管,同时在需要检测时,只需推动相对应推动块,推动块可以带动相对应的试纸进入采样管,利用卡板实现对推动块的制动,可以快速完成检测过程,使用方便。
附图说明

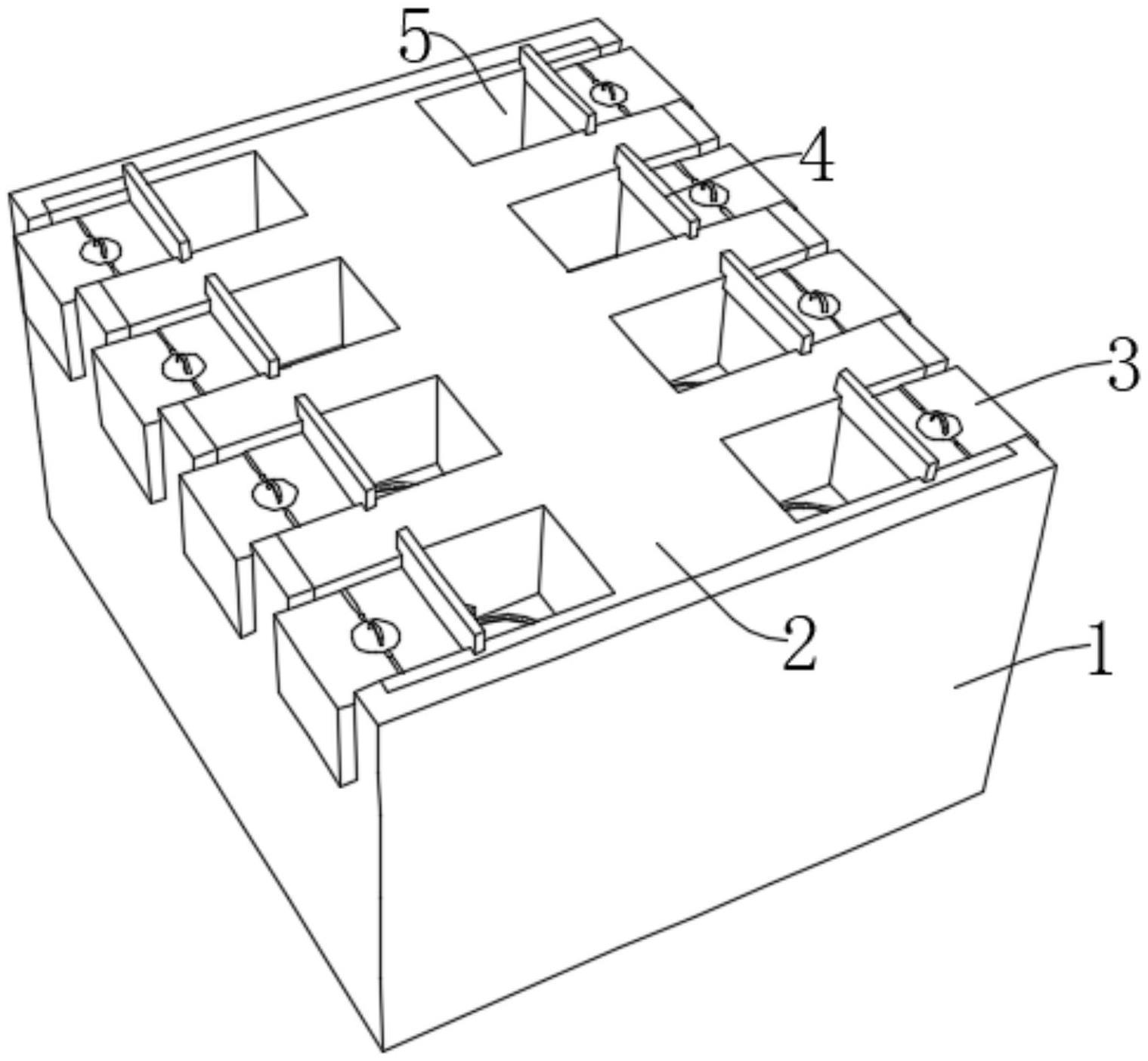

20.图1为本实用新型实施例所提供的一种样本检测设备的三维结构示意图;
21.图2为本实用新型实施例所提供的一种样本检测设备的爆炸结构示意图;
22.图3为本实用新型实施例所提供的一种样本检测设备中盖板的三维结构示意图;
23.图4为本实用新型实施例所提供的一种样本检测设备中盖板和卡板的三维结构示意图;
24.图5为本实用新型实施例所提供的一种样本检测设备中推动块的三维剖视结构示意图。
25.附图标记:
26.1、放置箱;2、盖板;3、推动块;4、卡板;5、矩形槽;6、采样管;7、凹槽;8、放置槽;9、矩形块;10、第一弹簧;11、滑动块;12、第一滑槽;13、拉手;14、圆板;15、斜槽;16、卡槽;17、滑板;18、第二弹簧;19、圆孔;20、试纸。
具体实施方式
27.下面结合本实用新型实施例中的附图对本实用新型实施例进行描述。
28.在本实用新型实施例的描述中,需要说明的是,除非另有明确的规定和限定,术
语、“连接”、“安装”应做广义理解,例如,“连接”可以是可拆卸地连接,也可以是不可拆卸地连接;可以是直接连接,也可以通过中间媒介间接连接。此外“连通”可以是直接连通,也可以通过中间媒介间接连通。其中,“固定”是指彼此连接且连接后的相对位置关系不变。本实用新型实施例中所提到的方位用语,例如,“内”、“外”、“顶”、“底”等,仅是参考附图的方向,因此,使用的方位用语是为了更好、更清楚地说明及理解本实用新型实施例,而不是指示或暗指所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型实施例的限制。
29.本实用新型实施例中,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。
30.在本实用新型实施例中,“和/或”,仅仅是一种描述关联对象的关联关系,表示可以存在三种关系,例如,a和/或b,可以表示:单独存在a,同时存在a和b,单独存在b这三种情况。另外,本文中字符“/”,一般表示前后关联对象是一种“或”的关系。
31.在本说明书中描述的参考“一个实施例”或“一些实施例”等意味着在本实用新型的一个或多个实施例中包括结合该实施例描述的特定特征、结构或特点。由此,在本说明书中的不同之处出现的语句“在一个实施例中”、“在一些实施例中”、“在其他一些实施例中”、“在另外一些实施例中”等不是必然都参考相同的实施例,而是意味着“一个或多个但不是所有的实施例”,除非是以其他方式另外特别强调。术语“包括”、“包含”、“具有”及它们的变形都意味着“包括但不限于”,除非是以其他方式另外特别强调。
32.实施例1
33.参照图1-5,一种样本检测设备,包括放置箱1和多个采样管6,放置箱1的两侧内壁固定连接有对称设置的两个矩形块9,两个矩形块9的顶部固定连接有同一个盖板2,矩形块9的内部设置有用于放置采样管6的放置组件;
34.盖板2的两侧均开设有多个矩形槽5,矩形槽5的内壁滑动连接有推动块3,推动块3的内部设置有用于检测样本的检测组件。
35.实施例2
36.参照图1-5,一种样本检测设备,包括放置箱1和多个采样管6,放置箱1的两侧内壁固定连接有对称设置的两个矩形块9,两个矩形块9的顶部固定连接有同一个盖板2,矩形块9的内部设置有用于放置采样管6的放置组件,放置组件包括开设在矩形块9内部的多个放置槽8,放置槽8与矩形槽5相对应;可以将采样完成的采样管6放入至放置槽8的内部,此时采样管6放置在凹槽7的内部,保证采样管6的稳定性,
37.盖板2的两侧均开设有多个矩形槽5,矩形槽5的内壁滑动连接有推动块3,推动块3的内部设置有用于检测样本的检测组件,检测组件包括开设在推动块3顶部的第一滑槽12,推动块3的内部开设有圆孔19,圆孔19位于第一滑槽12的中间位置并与第一滑槽12相连通,矩形槽5的两侧内壁均开设有斜槽15,斜槽15的内壁滑动连接有滑板17,两个滑板17相互靠近的一端固定连接有同一个圆板14,圆板14与圆孔19配合使用,滑板17与第一滑槽12配合使用,当采样管6移动至卡板4的另一侧时,将卡板4插回至卡槽16的内部,用于避免推动块3回弹,同时采样管6竖直向下移动挤压滑动块11,滑动块11挤压第一弹簧10,检测完成后,将推动块3恢复至初始位置,圆板14会带动试纸20恢复至初始位置,便于取出试纸20,同时第
一弹簧10的弹力可以方便采样管6弹出,便于拿取,多个推动块3的设置可以大幅提高检测效率,放置箱1的两侧内壁之间滑动连接有多个滑动块11,滑动块11的底部与放置箱1的底部内壁之间固定连接有同一个第一弹簧10,滑动块11的顶部开设有与采样管6配合使用的凹槽7,盖板2的顶部开设有与矩形槽5相连通的卡槽16,卡槽16的内部卡合有卡板4,卡板4与推动块3配合使用,圆板14的顶部固定连接有拉手13,圆板14的底部与第一滑槽12的底部内壁之间固定连接有对称设置的两个第二弹簧18,圆板14的底部设置有试纸20,在需要对样本进行检测时,先竖直向上移动卡板4,卡板4不再阻挡推动块3,横向推动推动块3,推动块3带动圆板14横向移动,圆板14带动滑板17横向移动,此时滑板17沿着斜槽15斜向下移动,滑板17带动圆板14斜向下移动,圆板14挤压第二弹簧18并带动试纸20竖直向下移动,试纸20进入采样管6的内部。
38.本技术方案的工作原理及使用流程为:
39.在使用时,可以将采样完成的采样管6放入至放置槽8的内部,此时采样管6放置在凹槽7的内部,保证采样管6的稳定性,在需要对样本进行检测时,先竖直向上移动卡板4,卡板4不再阻挡推动块3,横向推动推动块3,推动块3带动圆板14横向移动,圆板14带动滑板17横向移动,此时滑板17沿着斜槽15斜向下移动,滑板17带动圆板14斜向下移动,圆板14挤压第二弹簧18并带动试纸20竖直向下移动,试纸20进入采样管6的内部,当采样管6移动至卡板4的另一侧时,将卡板4插回至卡槽16的内部,用于避免推动块3回弹,同时采样管6竖直向下移动挤压滑动块11,滑动块11挤压第一弹簧10,检测完成后,将推动块3恢复至初始位置,圆板14会带动试纸20恢复至初始位置,便于取出试纸20,同时第一弹簧10的弹力可以方便采样管6弹出,便于拿取,多个推动块3的设置可以大幅提高检测效率。
40.以上,仅为本实用新型的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,可轻易想到变化或替换,都应涵盖在本实用新型的保护范围之内;在不冲突的情况下,本实用新型的实施例及实施例中的特征可以相互组合。因此,本实用新型的保护范围应以权利要求的保护范围为准。
