1.本实用新型属于无人机技术领域，具体涉及一种用于高空照明的系留无人机系统。


背景技术：

2.无人机在日常生活的应用已经十分广泛，而系留无人机也屡见不鲜，系留无人机是无人飞行器的一个重要分支，随着市场的扩大，系留无人机已经具备高中照明等功能，但是功能仍然不够多样，不能满足多种需求，如专利申请号202210605051.1公开了一种用于高空照明的便携系留旋翼无人机系统，其包括小型无人机平台、底面控制箱、以及用于连接小型无人机平台和底面控制箱的系留电缆，小型无人机平台包括无人机主体、设于无人机主体四轴的无人机保护上罩、以及设于无人机保护上罩下方的无人机保护下罩，无人机主体的底部分别设有模块化插拔平台和照明光源，底面控制箱内设有用于收卷系留电缆的自动卷线装置、以及电源管理系统、系留电缆的一端与模块化插拔平台连接，系留电缆的另一端与电源管理系统连接，通过以上结构可以满足高空照明以及照明光源可以移动等功能，但是无论是该用于高空照明的便携系留旋翼无人机系统亦或是其它现有的系留无人机功能仍然不够多样，如系留电缆没有有效支撑，容易落在地上脏污，不易收纳等。


技术实现要素：

3.本实用新型为了解决现有技术中的不足之处，提供一种功能多样的用于高空照明的系留无人机系统。
4.为解决上述技术问题，本实用新型采用如下技术方案：
5.用于高空照明的系留无人机系统，包括：
6.地面控制箱体；
7.无人机本体，设置于地面控制箱体内且通过系留电缆与地面控制箱体相连；
8.高空照明组件，设置于地面控制箱体内且与无人机本体可拆卸式连接；
9.控制收纳机构，设置于地面控制箱体内且用于控制收纳系留电缆，所述控制收纳机构与高空照明组件电连接且控制收纳机构用于控制高空照明组件启闭；以及
10.线缆支撑机构，设置于地面控制箱体侧部且用于支撑系留电缆，所述线缆支撑机构还用作提手。
11.优选的，所述控制收纳机构包括：
12.转动收纳组件，设置于地面控制箱体内且用于转动收纳系留电缆；以及
13.第一控制组件，设置于地面控制箱体内且分别与高空照明组件和转动收纳组件电连接，所述第一控制组件用于控制高空照明组件启闭，所述第一控制组件还用于控制转动收纳组件启停转动收纳系留电缆。
14.优选的，还包括第二控制组件，所述第二控制组件设置于地面控制箱体内且与无人机本体电连接，所述第二控制组件用于控制无人机本体。
15.优选的，所述线缆支撑机构包括线缆支撑杆，线缆支撑杆的一端转动安装在地面控制箱体的外侧壁上，线缆支撑杆的另一端可拆卸式连接在地面控制箱体的外侧壁上。
16.采用上述技术方案，本实用新型具有以下有益效果：
17.(1)本实用新型设有线缆支撑机构以及高空照明组件等零部件，在使用时高空照明组件可以进行高空照明，线缆支撑机构可以对系留线缆进行支撑而且线缆支撑机构还可以用作提手，线缆支撑杆实现了一杆多用，功能多样，线缆支撑杆对系留电缆进行支撑使用，系留电缆避免触碰到地面，能够有效防止脏污等，使用更加整洁安全；
18.(2)本实用新型将无人机本体以及控制无人机本体的第二控制组件、系留电缆、控制收纳机构都能集成在一起，占用空间小，使用便捷，而且第一控制组件可以用于控制高空照明组件启闭，还可以还用于控制转动收纳组件启停转动收纳系留电缆，能够实现系留电缆的自动收放以及具体的高空照明组件的开启与关闭；
19.(3)本实用新型设有转动收纳组件，可以实现对系留电缆的卷线收纳，使用便捷，节省了人力，不用人力收纳，而且本实用新型采用集成式设计，将无人机本体、控制收纳机构等零部件集成在地面控制箱体内，能够对整个无人机系统进行有效控制，提高了本实用新型的无人机整体系统的便捷性和安全性；
20.综上所述，本实用新型具有使用安全方便快捷，功能多样等优点。
附图说明

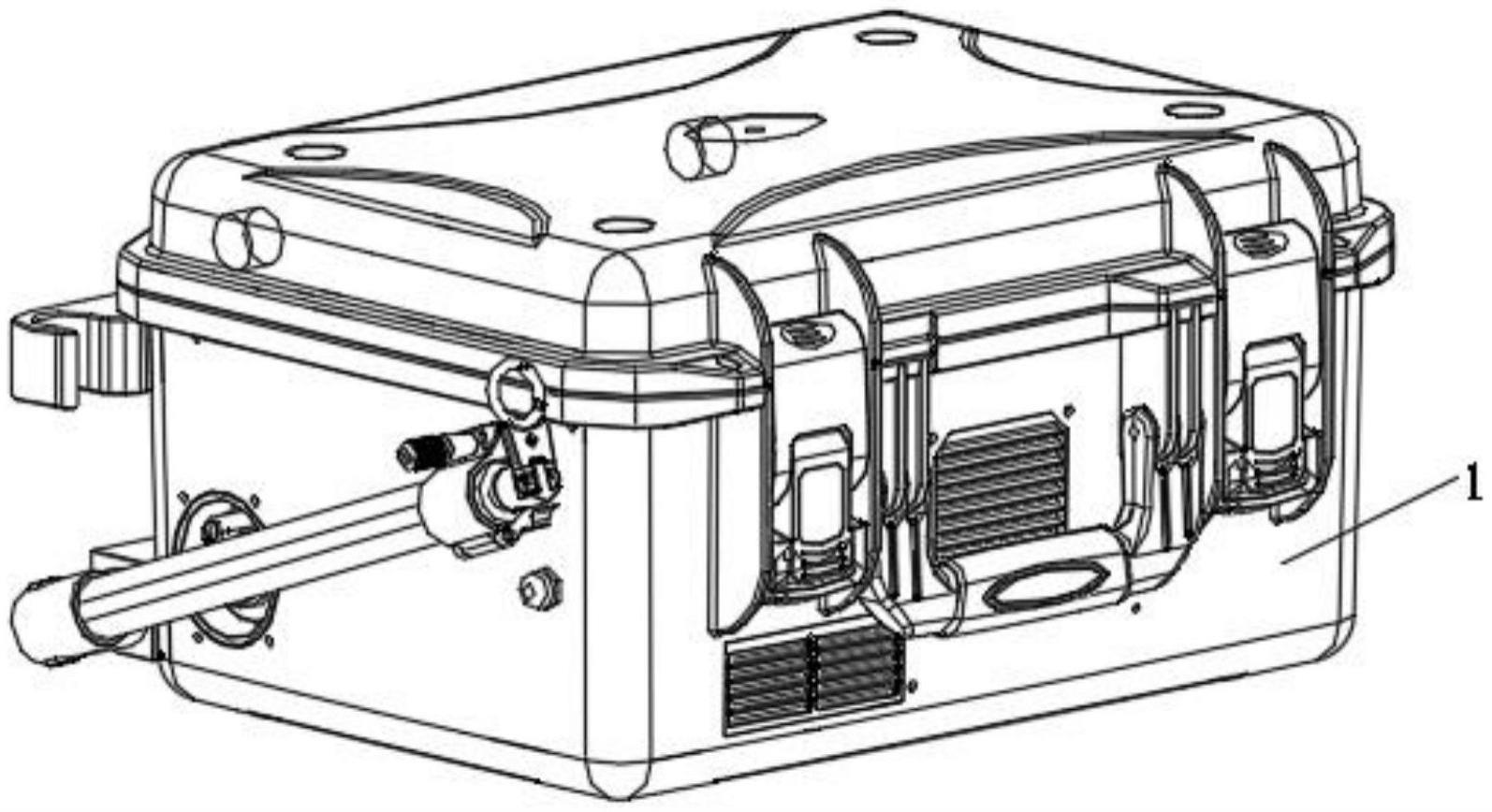

21.图1是本实用新型的结构示意图一；
22.图2是本实用新型的结构示意图二；
23.图3是图1的爆炸图。
具体实施方式
24.下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
25.通常在此处附图中描述和显示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。
26.基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
28.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术
语在本实用新型中的具体含义。
