1.本实用新型设计折叠器技术领域,具体涉及一种便于走线的折叠器。
背景技术:2.电动车分为铅酸电池电动车和锂电池电动车。通常说的电动车是以电池作为能量来源,通过控制器、电机等部件,将电能转化为机械能运动,以控制电流大小改变速度的车辆,一般电动自行车可分为折叠式和普通式的电动自行车,折叠式电动自行车其结构主要包括前车架、后车架、把手、座板、车轮等,前车架和后车架通过折叠器相连接,对于折叠式的电动自行车车架是通过折叠来完成折叠状态和行驶状态,在行驶状态中折叠器处于工作状态时它要通过锁紧装置来实现。
3.但在电动自行车折叠状态,电动自行车前后部分的走线依旧需要连接,在以往折叠过程中内走线容易与车架摩擦造成磨损,影响使用寿命,因此我们技术人员提供了一种便于走线的折叠器,以解决该类问题。
技术实现要素:4.针对现有技术中存在的问题,本实用新型的目的在于提供一种便于走线的折叠器。
5.为实现上述目的,本实用新型采用如下的技术方案。
6.一种便于走线的折叠器,包括折叠器部分一与折叠器部分二,所述折叠器部分二位于折叠器部分一的右侧,所述折叠器部分一与折叠器部分二相对的一侧均固定连接有铰接块,所述折叠器部分一与折叠器部分二通过铰接块相互铰接,所述折叠器部分一与折叠器部分二的正面均开设有浅槽,所述浅槽的内壁上开设有走线槽,所述折叠器部分一的正面设置有弹簧管,所述弹簧管可拆卸式连接在两个浅槽的内壁上,所述弹簧管的两端分别位于两个走线槽的内部,所述弹簧管的内部设置有连接线,所述连接线的两端分别贯穿两个走线槽并分别延伸至折叠器部分一与折叠器部分二的背面。
7.作为上述技术方案的进一步描述:所述弹簧管上固定连接有两个限位环,所述限位环位于浅槽的内部,所述限位环的正面螺纹连接有螺栓,所述螺栓贯穿限位环并螺纹连接在浅槽的内壁上。
8.作为上述技术方案的进一步描述:所述弹簧管的表面涂覆有钙基黄油。
9.相比于现有技术,本实用新型的优点在于:
10.本实用新型中,通过在折叠电动自行车上的折叠器中连接有弹簧管来对连接线进行保护,在折叠状态下弹簧管会进行拉伸但始终将连接线保护在弹簧管内部,从而避免内走线与车架摩擦影响使用。
附图说明

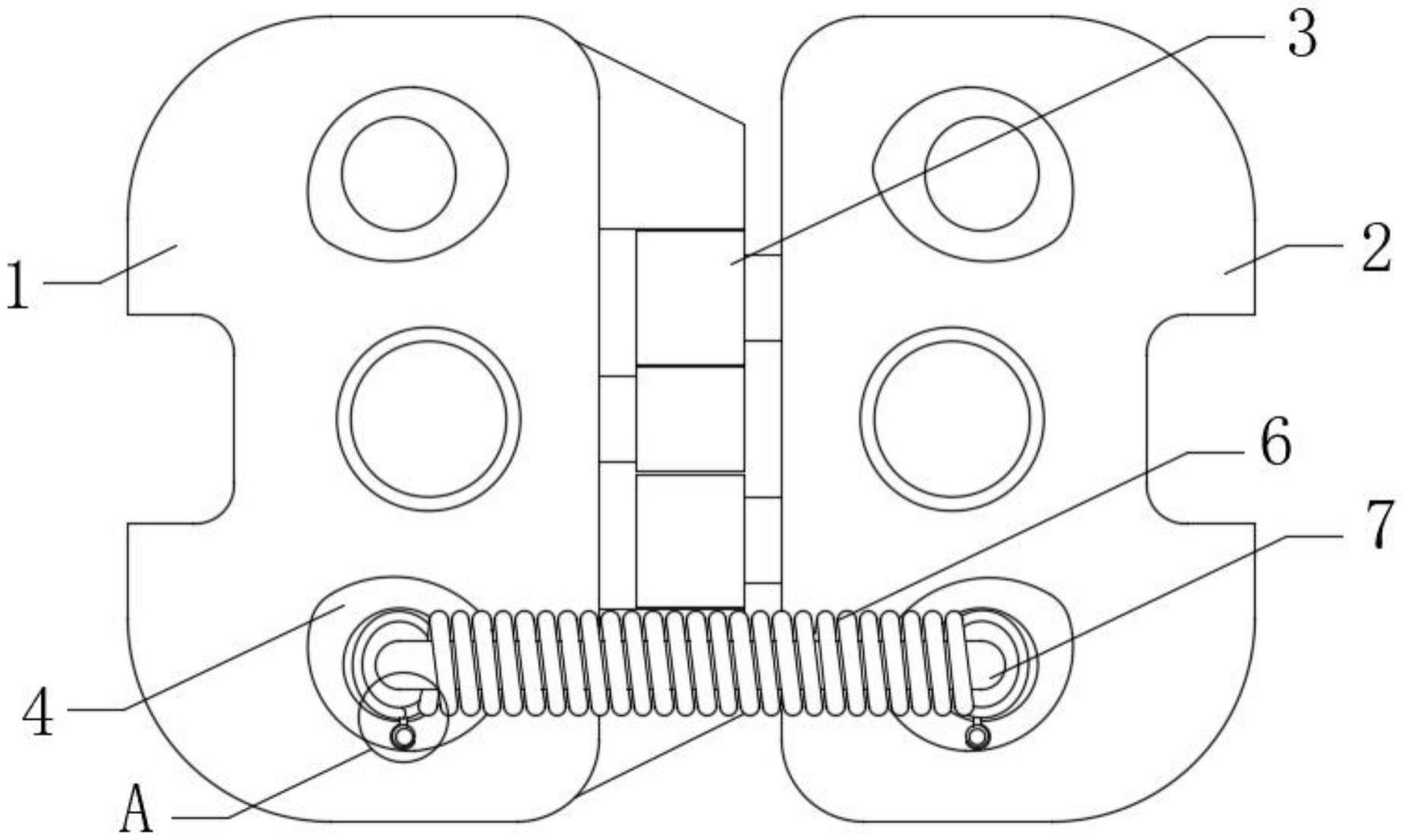

11.图1为本实用新型的正视结构示意图;
12.图2为本实用新型的图1中a处放大结构示意图。
13.图中标号说明:
14.1、折叠器部分一;2、折叠器部分二;3、铰接块;4、浅槽;5、走线槽;6、弹簧管;7、连接线;8、限位环;9、螺栓。
具体实施方式
15.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述;
16.请参阅图1与2,本实用新型中,一种便于走线的折叠器,包括折叠器部分一1与折叠器部分二2,折叠器部分二2位于折叠器部分一1的右侧,折叠器部分一1与折叠器部分二2相对的一侧均固定连接有铰接块3,折叠器部分一1与折叠器部分二2通过铰接块3相互铰接,折叠器部分一1与折叠器部分二2的正面均开设有浅槽4,浅槽4的内壁上开设有走线槽5,折叠器部分一1的正面设置有弹簧管6,弹簧管6可拆卸式连接在两个浅槽4的内壁上,弹簧管6的两端分别位于两个走线槽5的内部,弹簧管6的内部设置有连接线7,连接线7的两端分别贯穿两个走线槽5并分别延伸至折叠器部分一1与折叠器部分二2的背面,弹簧管6上固定连接有两个限位环8,限位环8位于浅槽4的内部,限位环8的正面螺纹连接有螺栓9,螺栓9贯穿限位环8并螺纹连接在浅槽4的内壁上。
17.在折叠电动自行车中,折叠器安装在电动车中间位置,折叠器部分一1与折叠器部分二2背面均连接有电动自行车部分,而两侧的电动自行车部分的连接线7贯穿走线槽5并处于弹簧管6的内部,所述正常未折叠过程中,弹簧管6未拉伸处于两个走线槽5内部,折叠器部分一1与折叠器部分二2呈贴合状态,在需要折叠后折叠器部分一1与折叠器部分二2以铰接块3处为轴心转动,弹簧管6开始拉伸,但连接线7始终处于弹簧管6的内部,在实际使用人员可旋动螺栓9使得限位环8失去限制,即可对弹簧管6进行拆卸检修。
18.本实用新型中,通过在折叠电动自行车上的折叠器中连接有弹簧管6来对连接线7进行保护,在折叠状态下弹簧管6会进行拉伸但始终将连接线7保护在弹簧管6内部,从而避免内走线与车架摩擦影响使用。
19.请参阅图1与2,其中:弹簧管6的表面涂覆有钙基黄油。
20.本实用新型中,钙基黄油可以在弯曲弹簧管6表面形成一层润滑膜,减少弯曲过程中的磨损,延长弹簧管6的使用寿命,同时可提高耐腐蚀性,钙基黄油具有优良的防腐蚀性能,可以有效地防止弯曲弹簧管6表面被氧化、生锈等,增强其耐腐蚀性,弯曲弹簧管6表面涂抹钙基黄油后,摩擦系数降低,可以使弯曲过程更加顺畅,提高工作效率。
21.以上所述,仅为本实用新型较佳的具体实施方式;但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其改进构思加以等同替换或改变,都应涵盖在本实用新型的保护范围内。
技术特征:1.一种便于走线的折叠器,包括折叠器部分一(1)与折叠器部分二(2),所述折叠器部分二(2)位于折叠器部分一(1)的右侧,其特征在于:所述折叠器部分一(1)与折叠器部分二(2)相对的一侧均固定连接有铰接块(3),所述折叠器部分一(1)与折叠器部分二(2)通过铰接块(3)相互铰接,所述折叠器部分一(1)与折叠器部分二(2)的正面均开设有浅槽(4),所述浅槽(4)的内壁上开设有走线槽(5),所述折叠器部分一(1)的正面设置有弹簧管(6),所述弹簧管(6)可拆卸式连接在两个浅槽(4)的内壁上,所述弹簧管(6)的两端分别位于两个走线槽(5)的内部,所述弹簧管(6)的内部设置有连接线(7),所述连接线(7)的两端分别贯穿两个走线槽(5)并分别延伸至折叠器部分一(1)与折叠器部分二(2)的背面。2.根据权利要求1所述的一种便于走线的折叠器,其特征在于:所述弹簧管(6)上固定连接有两个限位环(8),所述限位环(8)位于浅槽(4)的内部,所述限位环(8)的正面螺纹连接有螺栓(9),所述螺栓(9)贯穿限位环(8)并螺纹连接在浅槽(4)的内壁上。3.根据权利要求1所述的一种便于走线的折叠器,其特征在于:所述弹簧管(6)的表面涂覆有钙基黄油。
技术总结本实用新型公开了一种便于走线的折叠器,包括折叠器部分一与折叠器部分二,所述折叠器部分二位于折叠器部分一的右侧,所述折叠器部分一与折叠器部分二相对的一侧均固定连接有铰接块,所述折叠器部分一与折叠器部分二通过铰接块相互铰接,所述折叠器部分一与折叠器部分二的正面均开设有浅槽,所述浅槽的内壁上开设有走线槽,所述折叠器部分一的正面设置有弹簧管,所述弹簧管可拆卸式连接在两个浅槽的内壁上,所述弹簧管的两端分别位于两个走线槽的内部。该实用新型,通过在折叠电动自行车上的折叠器中连接有弹簧管来对连接线进行保护,在折叠状态下弹簧管会进行拉伸但始终将连接线保护在弹簧管内部,从而避免内走线与车架摩擦影响使用。影响使用。影响使用。
技术研发人员:姚亦新 陈钰杰
受保护的技术使用者:常州市华耀智能科技有限公司
技术研发日:2023.06.16
技术公布日:2023/10/27
