1.本实用新型属于车辆技术领域，具体涉及一种新能源货车车架及新能源货车。


背景技术：

2.新能源货车指的是采用新的能源作为燃料的货车，新能源货车有采用天然气作为燃料的，天然气作为燃料会比汽油作为燃料更加的清洁，排放的污染物较少，有利于保护环境，减少对大气环境的污染，目前现有的货车车架大多都是固定的，不能增加车架的高度，有时货车会拉一些较轻的货物，如果不增加车架的高度，不利于充分利于货车的承载能力，造成资源的浪费；
3.相关技术中公布了一种新能源货车车架，该新能源货车车架通过定位杆和第二定位孔的配合将滑杆固定，然后，在支架和推杆电机的配合下，使支架向远离推杆电机的方向滑动，完成升高支架的工作；
4.然而上述新能源货车车架虽然提高了支架的高度，但是没有增加对应的支撑板，这就导致在堆放货物时，最下层的货物被上方货物挤压，虽然货物较轻，但是增加了货物的量，依然会导致最下层货物受到过大的压力，当运输抗压能力较弱或没有防护能力的货物时，较大的压力会损坏货物。


技术实现要素：

5.本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的实施例提出一种新能源货车车架。
6.本实用新型实施例还提出了一种新能源货车。
7.本实用新型实施例的新能源货车车架，包括底板；固定设置在底板顶部的支架；以及设置在支架上的调节组件，其特征在于：所述调节组件包括升降部，所述升降部位于底板的顶部，所述升降部的外壁设置有支撑部，所述支撑部的内部设置有防护部。
8.在一些实施例中，所述升降部包括电机，所述电机固定安装在底板的内部，所述电机的输出端固定安装有丝杆，所述丝杆的顶端通过轴承贯穿支架的底部，所述丝杆的外壁螺纹套设有侧板，所述侧板的正面和背面外壁固定安装有卡块，所述卡块卡接在支架外壁上的滑槽内。
9.在一些实施例中，所述支撑部包括支撑板、u型块，所述u型块设置有两组，且分别固定安装在支架的内侧外壁上以及侧板的侧面外壁上，所述u型块的内侧卡接有卡条，所述卡条固定安装在支撑板的侧面外壁上，所述卡条的顶部开设有插槽，所述u型块的顶部固定安装有弹簧，所述弹簧的顶部固定安装有l型板，所述l型板的底端活动贯穿u型块的顶部外壁后卡入到插槽内。
10.在一些实施例中，所述防护部包括一号磁铁板、转动板，所述转动板通过销与支撑板顶部凹槽内壁转动连接，所述转动板的上表面固定安装有二号磁铁板，所述一号磁铁板的底部与支撑板的顶部固定连接。
11.在一些实施例中，所述电机设置有两个，且分别位于底板内部的左右两侧，所述侧板朝向支架内侧的一侧侧面与支架的内侧侧面水平。
12.在一些实施例中，所述卡条的长度与支撑板的宽度相同，插槽设置有多个，且每个卡条上均设置四个插槽。
13.在一些实施例中，所述转动板设置有两块，且对称设置在支撑板顶部凹槽内，所述一号磁铁板朝向转动板的一侧为负极，所述二号磁铁板的上表面为正极。
14.本实用新型实施例的新能源货车，包括如上述任一项实施例中所述的新能源货车车架。
15.本实用新型的新能源货车车架，具备以下有益效果：
16.该新能源货车车架，向上拉动侧板上u型块顶部的l型板，使得l型板缩回到u型块上方，取出支撑板，将支撑板上的卡条对准u型块插入，使得卡条插入到u型块内，松开l型板，他弹簧向下拉动l型板，使得l型板重新卡入到插槽内，对卡条进行固定，即可在侧板上安装支撑板，利用侧板上以及支架上的支撑板对货物进行分层放置，避免上层货物挤压下层货物。
17.新能源货车车架，当支撑板位于较高位置处，即支撑板的高度高于货车门框高度时，需要对支撑板上的货物进行全面防护，转动转动板使得转动板竖起与侧板组成防护围栏，对支撑板上的货物进行防护，避免货物在运输中从支撑板上掉落。
附图说明

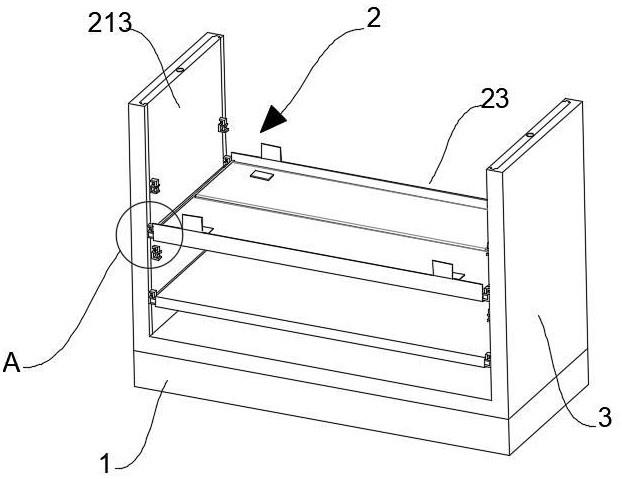

18.图1为本实用新型整体结构示意图；
19.图2为本实用新型图1a处放大结构示意图；
20.图3为本实用新型升降部结构示意图；
21.图4为本实用新型支撑部爆炸视图结构示意图；
22.图5为本实用新型支撑架右侧剖视视图结构示意图。
23.图中：1、底板；2、调节组件；21、升降部；211、电机；212、丝杆；213、侧板；214、卡块；22、支撑部；221、支撑板；222、l型板；223、弹簧；224、u型块；225、插槽；226、卡条；23、防护部；231、一号磁铁板；232、二号磁铁板；233、转动板；3、支架。
具体实施方式
24.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。
实施例
25.本实用新型所提供的一种新能源货车车架的较佳实施例如图1至图5所示：一种新能源货车车架，包括底板1；
26.固定设置在底板1顶部的支架3；
27.以及设置在支架3上的调节组件2，调节组件2包括升降部21，升降部21位于底板1的顶部，升降部21的外壁设置有支撑部22，支撑部22的内部设置有防护部23；
28.升降部21包括电机211，电机211固定安装在底板1的内部，电机211的输出端固定安装有丝杆212，丝杆212的顶端通过轴承贯穿支架3的底部，丝杆212的外壁螺纹套设有侧板213，侧板213的正面和背面外壁固定安装有卡块214，卡块214卡接在支架3外壁上的滑槽内，侧板213朝向支架3内侧的一侧侧面与支架3的内侧侧面水平，设置卡块214对侧板213进行限位，使得侧板213只能沿滑槽上下移动，通过电机211带动丝杆212转动，使得侧板213上下移动，电机211设置有两个，且分别位于底板1内部的左右两侧，对支架3两侧的侧板213进行升降；
29.支撑部22包括支撑板221、u型块224，u型块224设置有两组，且分别固定安装在支架3的内侧外壁上以及侧板213的侧面外壁上，u型块224的内侧卡接有卡条226，卡条226固定安装在支撑板221的侧面外壁上，卡条226的顶部开设有插槽225，u型块224的顶部固定安装有弹簧223，弹簧223的顶部固定安装有l型板222，l型板222的底端活动贯穿u型块224的顶部外壁后卡入到插槽225内，通过将l型板222插入插槽225内的方式对卡条226进行限位，避免卡条226在u型块224内前后移动，设置弹簧223向下拉动l型板222，避免l型板222受到震动时从插槽225内脱离，卡条226的长度与支撑板221的宽度相同，保证卡条226有足够的长度，能同时插入同一水平线上的前后两个u型块224内，插槽225设置有多个，且每个卡条226上均设置四个插槽225，使得侧板213和支架3上u型块224对应的l型板222均可以插入到对应的插槽225内，在侧板213和支架3上均设置u型块224以及对应的结构，使得支撑板221既可以安装在支架3上也可以安装在侧板213上；
30.需要提高支架3的高度时，开启电机211带动丝杆212转动，丝杆212转动使得侧板213上升，侧板213上升作为支架3的延长，当侧板213升到一定高度后，向上拉动侧板213上u型块224顶部的l型板222，使得l型板222缩回到u型块224上方，取出支撑板221，将支撑板221上的卡条226对准u型块224插入，使得卡条226插入到u型块224内，松开l型板222，他弹簧223向下拉动l型板222，使得l型板222重新卡入到插槽225内，对卡条226进行固定，即可在侧板213上安装支撑板221，利用侧板213上以及支架3上的支撑板221对货物进行分层放置。
实施例
31.在实施例1的基础上，本实用新型所提供的一种新能源货车车架的较佳实施例如图1至图5所示：防护部23包括一号磁铁板231、转动板233，转动板233通过销与支撑板221顶部凹槽内壁转动连接，转动板233的上表面固定安装有二号磁铁板232，一号磁铁板231的底部与支撑板221的顶部固定连接，转动板233设置有两块，且对称设置在支撑板221顶部凹槽内，可以转动转动板233使得转动板233竖起与侧板213组成防护围栏，一号磁铁板231朝向转动板233的一侧为负极，二号磁铁板232的上表面为正极，使得转动板233竖起时，一号磁铁板231和二号磁铁板232相互吸附，对转动板233进行固定，避免转动板233受到震动后重新翻转下去，当支撑板221位于较高位置处，即支撑板221的高度高于货车门框高度时，需要对支撑板221上的货物进行全面防护，转动转动板233使得转动板233竖起与侧板213组成防护围栏，对支撑板221上的货物进行防护，避免货物在运输中从支撑板221上掉落。
32.本实用新型实施例还提出了一种新能源货车，包括如上述任一项实施例中的新能源货车车架。
