1.本实用新型涉及矿车作业技术领域，尤其涉及一种矿车连接装置。


背景技术：

2.矿车连接插销，由三环链，矿车碰头，碰头座组成，连接插销是矿山运输车辆组成列车运输不可缺少的元器件，该插销通过运输车辆上的销孔与链环，将各节运输车辆组为列车。由机车或提升绞车牵引在轨道上运行。该件为防止使用中跳销与车辆上的锁圈组为一体，共同组成闭锁装置，从而保证了列车运行中的安全，避免跳销发生事故。该插销根据其直径大小及其破断力，在规定牵引安全倍数下使用及悬挂牵引运输车辆的节数以保证行驶车辆的安全运输。
3.经检索，现有专利(公开号：cn202243524u)公开了一种种矿车连接用闭锁装置。实现了矿车的安全连接，矿车连接用闭锁装置包括规格与矿车车体上开口连接碰头所设销孔匹配的连接插销，所述连接插销的顶部铰接有能钩住开口连接碰头上沿、实现连接插销与开口连接碰头牢固固定的防脱钩。防脱钩的钩体上开设有安装孔，并通过安装孔设置有操作牵引链。本实用新型结构简单、合理，使用方便，符合《煤矿安全规程》的规定，保证了矿车在斜井运输的安全；可直接对现有碰头配设的连接插销改装获得，节约资金，减少浪费。于是，有鉴于此，针对现有的结构予以研究改良，提供一种矿车连接装置，以期达到更具有实用价值性的目的


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种矿车连接装置。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种矿车连接装置，包括矿车主体，所述矿车主体的内侧设置有卡扣，所述卡扣的内壁安装有卡板，所述卡板的一端连接有下底盘，所述卡板的另一端的侧面设置有螺纹柱，所述下底盘的顶面安装有卡紧装置，所述卡紧装置外壁靠近上方的位置卡合有上底盘，所述上底盘的顶面开设有通孔，所述上底盘的上方安装有固定罩，所述固定罩的内壁滑动安装有连接块，所述连接块的一端连接有限位块。
7.优选地，所述卡紧装置包括手轮、转轴、卡轮、底板、倾斜板、底座、卡柱和卡条，所述手轮的底部固定连接有转轴，所述转轴的侧面设置有卡轮，所述转轴的底面连接有底板，所述底板的上方安装有倾斜板，所述转轴的外表面设置有底座，所述底座的侧面连接有卡柱，所述底座的顶面安装有卡条。
8.优选地，所述倾斜板的倾斜角度为45度，所述倾斜板的数量为两个，且倾斜板以底板的竖直中心线为中点，呈中心对称分布。
9.优选地，所述底座与转轴滑动连接，所述卡柱的安装位置与倾斜板的安装位置相对应。
10.优选地，所述限位块的形状与卡条的形状相契合，所述连接块与固定罩滑动连接。
11.优选地，所述螺纹柱的一端贯穿设置于卡板的外壁，所述螺纹柱的另一端螺纹连接下底盘的表面。
12.本实用新型具有以下有益效果：
13.1、本实用新型移动矿车主体使卡扣移动到合适的位置，把下底盘与上底盘的卡板放入对应的卡扣内，通过螺纹柱5进行固定，具有方便的安装该装置的效果，通过限位块的形状与卡条的结构，方便的固定装置，增加稳定性。
14.2、本实用新型通过转动手轮，手轮带动转轴转动，通过底板使倾斜板转动，倾斜板挤压卡柱，由于卡条与下底盘为滑动连接，使底座与卡条产生升降运动，此时推动固定罩内的连接块，使限位块卡合于卡条内，通过卡紧装置，方便的对两个矿车主体进行连接，手轮形成省力结构，具有降低工作人员劳动强度的效果。
附图说明

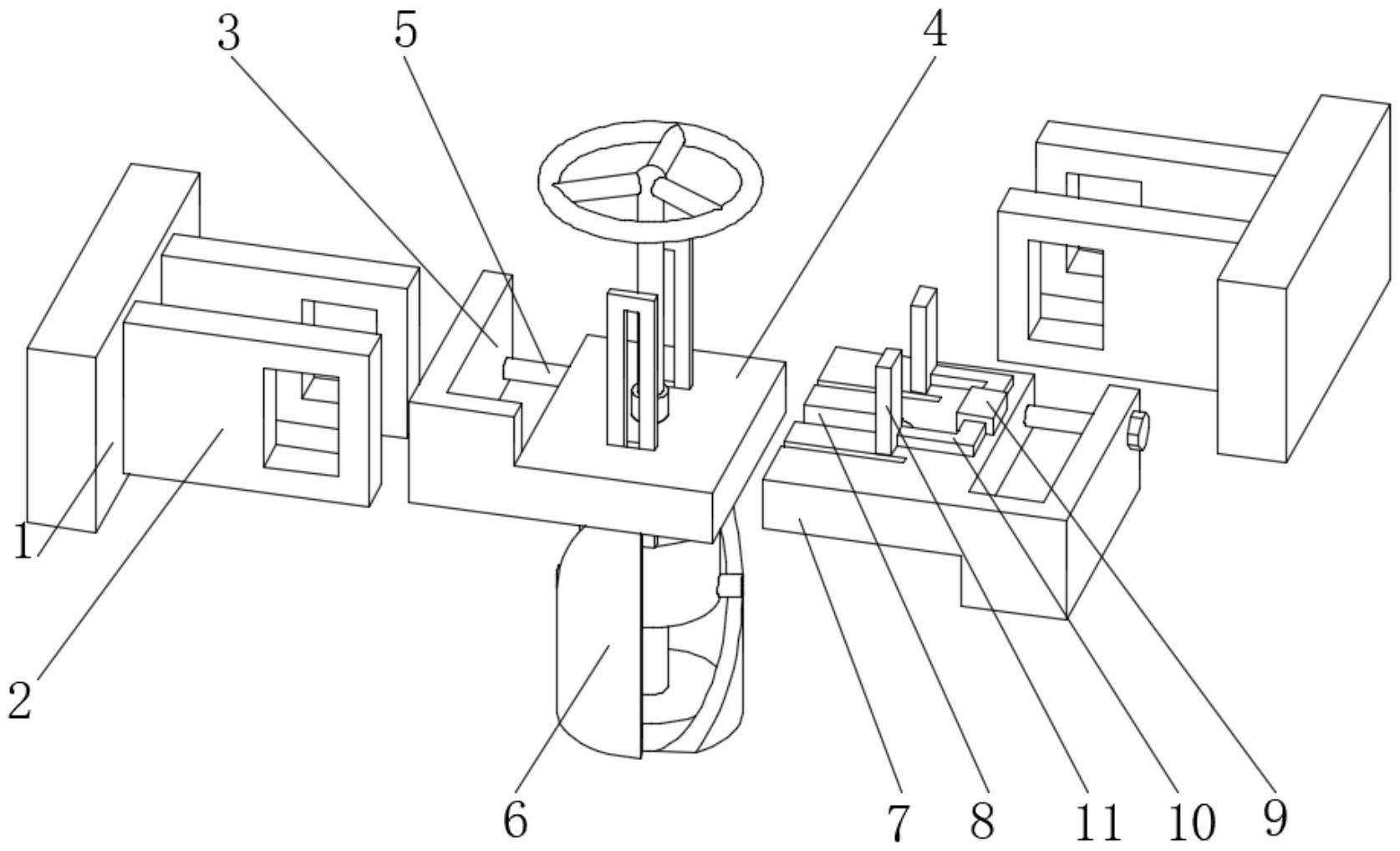

15.图1为本实用新型上底盘的结构示意图；
16.图2为本实用新型下底盘的结构示意图；
17.图3为本实用新型卡紧装置的结构示意图；
18.图4为本实用新型限位块的结构示意图。
19.图中：1、矿车主体；2、卡扣；3、卡板；4、下底盘；5、螺纹柱；6、卡紧装置；601、手轮；602、转轴；603、卡轮；604、底板；605、倾斜板；606、底座；607、卡柱；608、卡条；7、上底盘；8、通孔；9、固定罩；10、连接块；11、限位块。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
21.参照图1-4，一种矿车连接装置，包括矿车主体1，矿车主体1的内侧设置有卡扣2，卡扣2的内壁安装有卡板3，卡板3的一端连接有下底盘4，卡板3的另一端的侧面设置有螺纹柱5，下底盘4的顶面安装有卡紧装置6，卡紧装置6外壁靠近上方的位置卡合有上底盘7，上底盘7的顶面开设有通孔8，上底盘7的上方安装有固定罩9，固定罩9的内壁滑动安装有连接块10，连接块10的一端连接有限位块11。
22.本实用新型中，限位块11的形状与卡条608的形状相契合，连接块10与固定罩9滑动连接。
23.本实用新型中，螺纹柱5的一端贯穿设置于卡板3的外壁，螺纹柱5的另一端螺纹连接下底盘4的表面。
24.具体的，通过卡扣2与卡板3的结构，方便的安装该装置，通过限位块11的形状与卡条608的结构，方便的固定装置，增加稳定性。
25.实施例二，与实施例一不同的是在实施例一的基础上，卡紧装置6包括手轮601、转轴602、卡轮603、底板604、倾斜板605、底座606、卡柱607和卡条608，手轮601的底部固定连接有转轴602，转轴602的侧面设置有卡轮603，转轴602的底面连接有底板604，底板604的上
方安装有倾斜板605，转轴602的外表面设置有底座606，底座606的侧面连接有卡柱607，底座606的顶面安装有卡条608。
26.本实用新型中，倾斜板605的倾斜角度为45度，倾斜板605的数量为两个，且倾斜板605以底板604的竖直中心线为中点，呈中心对称分布。
27.本实用新型中，底座606与转轴602滑动连接，卡柱607的安装位置与倾斜板605的安装位置相对应。
28.具体的，通过卡紧装置6，方便的对两个矿车主体1进形连接，手轮601形成省力结构，降低工作人员劳动强度。
29.本实用新型的使用方法和优点：一种矿车连接装置在使用时，工作过程如下：
30.如图1、图2、图3和图4所示，在使用本装置时，移动矿车主体1使卡扣2移动到合适的位置，把下底盘4与上底盘7的卡板3放入对应的卡扣2内，通过螺纹柱5进行固定，推动矿车主体1时下底盘4与上底盘7移动到对应位置，上底盘7通过通孔8卡合卡紧装置6，此时转动手轮601，手轮601带动转轴602转动，通过底板604使倾斜板605转动，倾斜板605挤压卡柱607，由于卡条608与下底盘4为滑动连接，使底座606与卡条608产生升降运动，此时推动固定罩9内的连接块10，使限位块11卡合于卡条608内。
31.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种矿车连接装置，包括矿车主体(1)，其特征在于，所述矿车主体(1)的内侧设置有卡扣(2)，所述卡扣(2)的内壁安装有卡板(3)，所述卡板(3)的一端连接有下底盘(4)，所述卡板(3)的另一端的侧面设置有螺纹柱(5)，所述下底盘(4)的顶面安装有卡紧装置(6)，所述卡紧装置(6)外壁靠近上方的位置卡合有上底盘(7)，所述上底盘(7)的顶面开设有通孔(8)，所述上底盘(7)的上方安装有固定罩(9)，所述固定罩(9)的内壁滑动安装有连接块(10)，所述连接块(10)的一端连接有限位块(11)。2.根据权利要求1所述的一种矿车连接装置，其特征在于，所述卡紧装置(6)包括手轮(601)、转轴(602)、卡轮(603)、底板(604)、倾斜板(605)、底座(606)、卡柱(607)和卡条(608)，所述手轮(601)的底部固定连接有转轴(602)，所述转轴(602)的侧面设置有卡轮(603)，所述转轴(602)的底面连接有底板(604)，所述底板(604)的上方安装有倾斜板(605)，所述转轴(602)的外表面设置有底座(606)，所述底座(606)的侧面连接有卡柱(607)，所述底座(606)的顶面安装有卡条(608)。3.根据权利要求2所述的一种矿车连接装置，其特征在于，所述倾斜板(605)的倾斜角度为45度，所述倾斜板(605)的数量为两个，且倾斜板(605)以底板(604)的竖直中心线为中点，呈中心对称分布。4.根据权利要求2所述的一种矿车连接装置，其特征在于，所述底座(606)与转轴(602)滑动连接，所述卡柱(607)的安装位置与倾斜板(605)的安装位置相对应。5.根据权利要求1所述的一种矿车连接装置，其特征在于，所述限位块(11)的形状与卡条(608)的形状相契合，所述连接块(10)与固定罩(9)滑动连接。6.根据权利要求1所述的一种矿车连接装置，其特征在于，所述螺纹柱(5)的一端贯穿设置于卡板(3)的外壁，所述螺纹柱(5)的另一端螺纹连接下底盘(4)的表面。

技术总结
本实用新型公开了一种矿车连接装置，包括矿车主体，所述矿车主体的内侧设置有卡扣，所述卡扣的内壁安装有卡板，所述卡板的一端连接有下底盘，所述卡板的另一端的侧面设置有螺纹柱，所述下底盘的顶面安装有卡紧装置，所述卡紧装置外壁靠近上方的位置卡合有上底盘，所述上底盘的顶面开设有通孔，所述上底盘的上方安装有固定罩，所述固定罩的内壁滑动安装有连接块，所述连接块的一端连接有限位块，本实用新型通过卡扣与卡板的结构设计，具有方便的安装该装置的效果，通过限位块的形状与卡条的结构，方便的固定装置，增加稳定性，本实用新型方便的对两个矿车主体进行连接，手轮形成省力结构，具有降低工作人员劳动强度的效果。具有降低工作人员劳动强度的效果。具有降低工作人员劳动强度的效果。


技术研发人员：丁骅 朱爱国 丁少忠 许磊
受保护的技术使用者：铜陵茂宏机电设备有限责任公司
技术研发日：2023.05.30
技术公布日：2023/10/27
