1.本实用新型涉及平板车技术领域，具体为一种平板车用辅助攀爬装置。


背景技术：

2.平板车在低速行驶时，监护人员需频繁上下车观察平板车状况。由于平板车配备上下车的梯子为：车身焊接定位管，监护人员手持带有两个7字形挂钩的梯子，套接在定位管内，从而组装好梯子，监护人员得以上下平板车观察车况，由于定位管管口窄，在平板车运行中，监护人员将挂钩套接至定位管内过难，导致拆装困难。


技术实现要素：

3.针对背景技术中提到的问题，提供一种平板车用辅助攀爬装置，以解决背景技术中提到的问题。
4.本实用新型的上述技术目的是通过以下技术方案得以实现的：
5.一种平板车用辅助攀爬装置，包括梯体和固定件，所述固定件一端设置于平板车吊耳一侧，所述固定件另一端与梯体连接，所述梯体靠近固定件的一侧设置连接件，所述连接件与固定件连接。
6.在其中一个实施例中，所述固定件靠近所述梯体的一侧设置斜向凹槽，所述连接件为适配斜向凹槽的凸起。
7.在其中一个实施例中，所述斜向凹槽水平低的一端设置挡块。
8.在其中一个实施例中，所述梯体靠近平板车吊耳一侧设置支撑件，所述支撑件支撑于平板车板身。
9.在其中一个实施例中，所述梯体背离支撑件处设置铰接件，所述铰接件底部梯体可翻折至铰接件顶部梯体。
10.综上所述，本实用新型主要具有以下有益效果：
11.1：通过在固定件内设置斜向凹槽，并在梯体处设置与斜向凹槽适配的凸起，并在斜向凹槽水平低的一端设置挡块，使得监护人员可轻易的将梯体插入固定件内，且相比于现有技术，本装置结构更牢固。
12.2：通过设置支撑件，支撑件支撑至平板车板身处，使得本装置结构更为牢固，不易于摇晃，保护监护人员攀爬安全。
13.3：通过设置铰接件，铰接件底部梯体可翻折至铰接件顶部梯体，便于监护人员收纳，使用完毕收纳后，占用收纳空间减少。
附图说明

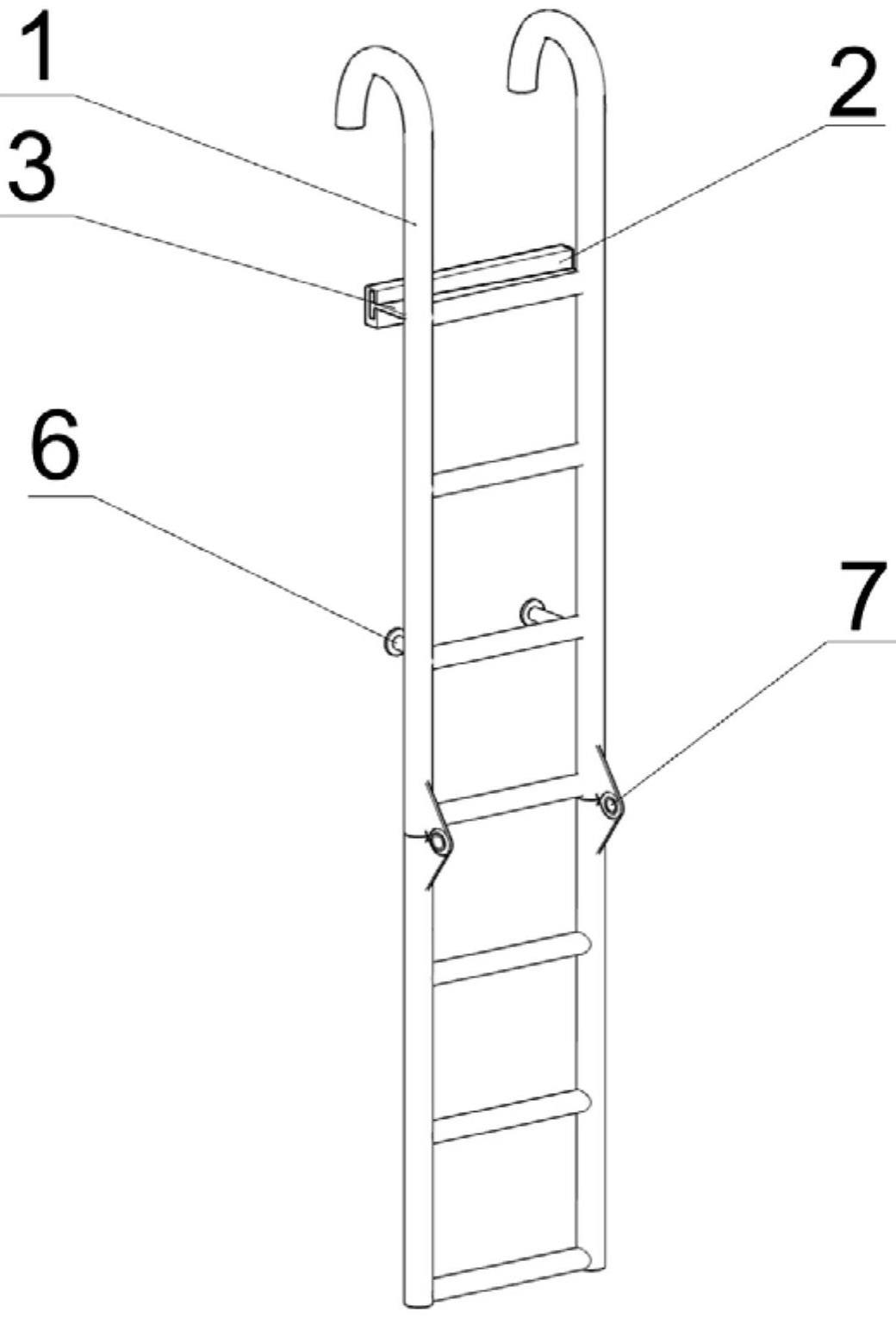

14.图1为本实用新型结构示意图；
15.图2为本实用新型凸起与固定件结构示意图；
16.图3为本实用新型平板车部分结构示意图；
17.图4为本实用新型平板车结构示意图。
18.图中：1、梯体；2、固定件；3、凸起；4、斜向凹槽；5、挡块；6、支撑件；7、铰接件；8、平板车吊耳；9、平板车板身。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.本实用新型提供一种实施方式，提供一种平板车用辅助攀爬装置，如图1-4所示，包括梯体1和固定件2，所述固定件2一端设置于平板车吊耳8一侧，所述固定件2另一端与梯体1连接，所述梯体1靠近固定件2的一侧设置连接件，所述连接件与固定件2连接。
21.在其中一个实施例中，所述固定件2靠近所述梯体1的一侧设置斜向凹槽4，所述连接件为适配斜向凹槽4的凸起3。
22.在其中一个实施例中，所述斜向凹槽4水平低的一端设置挡块5。
23.其中，通过在固定件2内设置斜向凹槽4，并在梯体1处设置与斜向凹槽4适配的凸起3，并在斜向凹槽4水平低的一端设置挡块5，使得监护人员可轻易的将梯体1插入固定件2内，且相比于现有技术，本装置结构更牢固，通过设置斜向凹槽4角度为倾斜，并将倾斜角度低的一端设置挡块5，可使得插接后对横向进行限位，使得凸起3不易滑落。
24.在其中一个实施例中，所述梯体1靠近平板车吊耳8一侧设置支撑件6，所述支撑件6支撑于平板车板身9。
25.其中，通过设置支撑件6，支撑件6支撑至平板车板身9处，使得本装置结构更为牢固，不易于摇晃，保护监护人员攀爬安全。
26.在其中一个实施例中，所述梯体1背离支撑件6处设置铰接件7，所述铰接件7底部梯体1可翻折至铰接件7顶部梯体1。
27.其中，通过设置铰接件7，铰接件7底部梯体1可翻折至铰接件7顶部梯体1，便于监护人员收纳，使用完毕收纳后，占用收纳空间减少。
28.本装置的操作步骤：检测人员展开梯体，将梯体中的凸起对准斜向凹槽插入，并将支撑件支撑住平板车板身，检测人员即可攀爬上平板车进行观测。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种平板车用辅助攀爬装置，其特征在于：包括梯体和固定件，所述固定件一端设置于平板车吊耳一侧，所述固定件另一端与梯体连接，所述梯体靠近固定件的一侧设置连接件，所述连接件与固定件连接。2.根据权利要求1所述的一种平板车用辅助攀爬装置，其特征在于：所述固定件靠近所述梯体的一侧设置斜向凹槽，所述连接件为适配斜向凹槽的凸起。3.根据权利要求2所述的一种平板车用辅助攀爬装置，其特征在于：所述凸起水平低的一端设置挡块。4.根据权利要求1所述的一种平板车用辅助攀爬装置，其特征在于：所述梯体靠近平板车吊耳一侧设置支撑件，所述支撑件支撑于平板车板身。5.根据权利要求1所述的一种平板车用辅助攀爬装置，其特征在于：所述梯体背离支撑件处设置铰接件，所述铰接件底部梯体可翻折至铰接件顶部梯体。

技术总结
本实用新型公开了一种平板车用辅助攀爬装置，包括梯体和固定件，所述固定件一端设置于平板车吊耳一侧，所述固定件另一端与梯体连接，所述梯体靠近固定件的一侧设置连接件，所述连接件与固定件连接。本装置可以使得监护人员可轻易的将梯体插入固定件内。员可轻易的将梯体插入固定件内。员可轻易的将梯体插入固定件内。


技术研发人员：代书平 王乐天 肖尊龙
受保护的技术使用者：中特物流有限公司
技术研发日：2023.04.28
技术公布日：2023/10/27
