1.本实用新型属于微生物培养技术领域，具体涉及一种微生物培养箱。


背景技术：

2.微生物培养箱是一种常见的实验室设备，主要用于细菌和霉菌等真核微生物的培养试验，由于霉菌等微生物在繁殖时会产生异味甚至变臭，需要使用杀孢子剂对微生物培养箱内部的真菌孢子和细菌芽孢等高抗性微生物进行消毒杀菌处理。
3.但是，现有的微生物培养箱与装有杀孢子剂的喷壶采用分开放置的方式，而实验室又人多手杂，经常会出现找不到喷壶的情况，需要实验人员在实验室四处找杀孢子剂的喷壶，而且还经常找不到，因此设计一种可以在放置喷壶的微生物培养箱就很有必要了。


技术实现要素：

4.本实用新型的目的就在于为了解决上述问题而提供一种微生物培养箱，通过设置安装柜、防护板、弹力结构和放置柜，便于操作人员对装有杀孢子剂的喷壶进行存放处理，保证装有杀孢子剂的喷壶不会出现遗失的情况，当操作人员需要使用杀孢子剂对箱体内部进行清理消毒杀菌处理时，无需对装有杀孢子剂的喷壶进行寻找。
5.为解决上述技术问题，本实用新型通过以下技术方案来实现上述目的：
6.一种微生物培养箱，包括箱体，所述箱体上设有放置结构，所述放置结构包括安装柜，所述箱体上固定连接有安装柜，所述箱体上固定连接有两个安装块，所述安装块上转动连接有转轴，所述转轴上固定连接有防护板，所述安装柜上设有弹力结构，所述安装柜上滑动连接有放置柜，所述放置柜上固定连接有推动板。
7.作为本实用新型的优选方案，所述推动板与安装柜滑动连接，所述防护板与安装柜相互贴合，所述放置柜与防护板相互贴合。
8.作为本实用新型的优选方案，所述弹力结构包括第一弹簧，所述安装柜上固定连接有第一弹簧，所述第一弹簧远离安装柜的一端与放置柜固定连接。
9.作为本实用新型的优选方案，所述安装柜上固定连接有伸缩杆，所述伸缩杆远离安装柜的一端与放置柜固定连接，所述第一弹簧缠绕于伸缩杆上。
10.作为本实用新型的优选方案，所述推动板上设有固定结构，所述固定结构包括固定块，所述推动板上滑动连接有固定块，所述固定块与安装柜卡接。
11.作为本实用新型的优选方案，所述固定块上固定连接有滑杆，所述滑杆上缠绕有第二弹簧。
12.作为本实用新型的优选方案，所述滑杆与推动板滑动连接，所述第二弹簧的一端与推动板固定连接。
13.作为本实用新型的优选方案，所述第二弹簧另一端与滑杆固定连接，所述滑杆上固定连接有调节板。
14.作为本实用新型的优选方案，所述调节板与推动板贴合，所述固定块的端部设置
为弧形。
15.作为本实用新型的优选方案，所述固定块与调节板之间的截面形状构成“l”形，所述放置柜的截面形状设置为“l”形。
16.本实用新型与现有技术相比，具有以下有益效果：
17.本实用新型所述的微生物培养箱，当需要对箱体内部进行消毒杀菌时，操作人员调节固定结构，使得固定结构解除与安装柜的限位固定处理，在弹力结构的作用下，使得放置柜自动伸出安装柜，放置柜做伸出安装柜的运动时，在安装块和转轴的配合下，使得防护板自动打开，从而使得放置柜内部存放的装有杀孢子剂的喷壶伸出安装柜，操作人员取出装有杀孢子剂的喷壶，通过喷射杀孢子剂对箱体内部进行消毒杀菌处理即可，当操作人员使用杀孢子剂结束后，直接将装有杀孢子剂的喷壶放置到放置柜内部，再按压推动板，使得推动板带动放置柜做缩入安装柜内部的运动，当放置柜完全缩入安装柜内部后，在固定结构的作用下，使得推动板与安装柜进行限位固定处理，此时放置柜解除对防护板的作用力，使得防护板对安装柜进行关闭。
附图说明

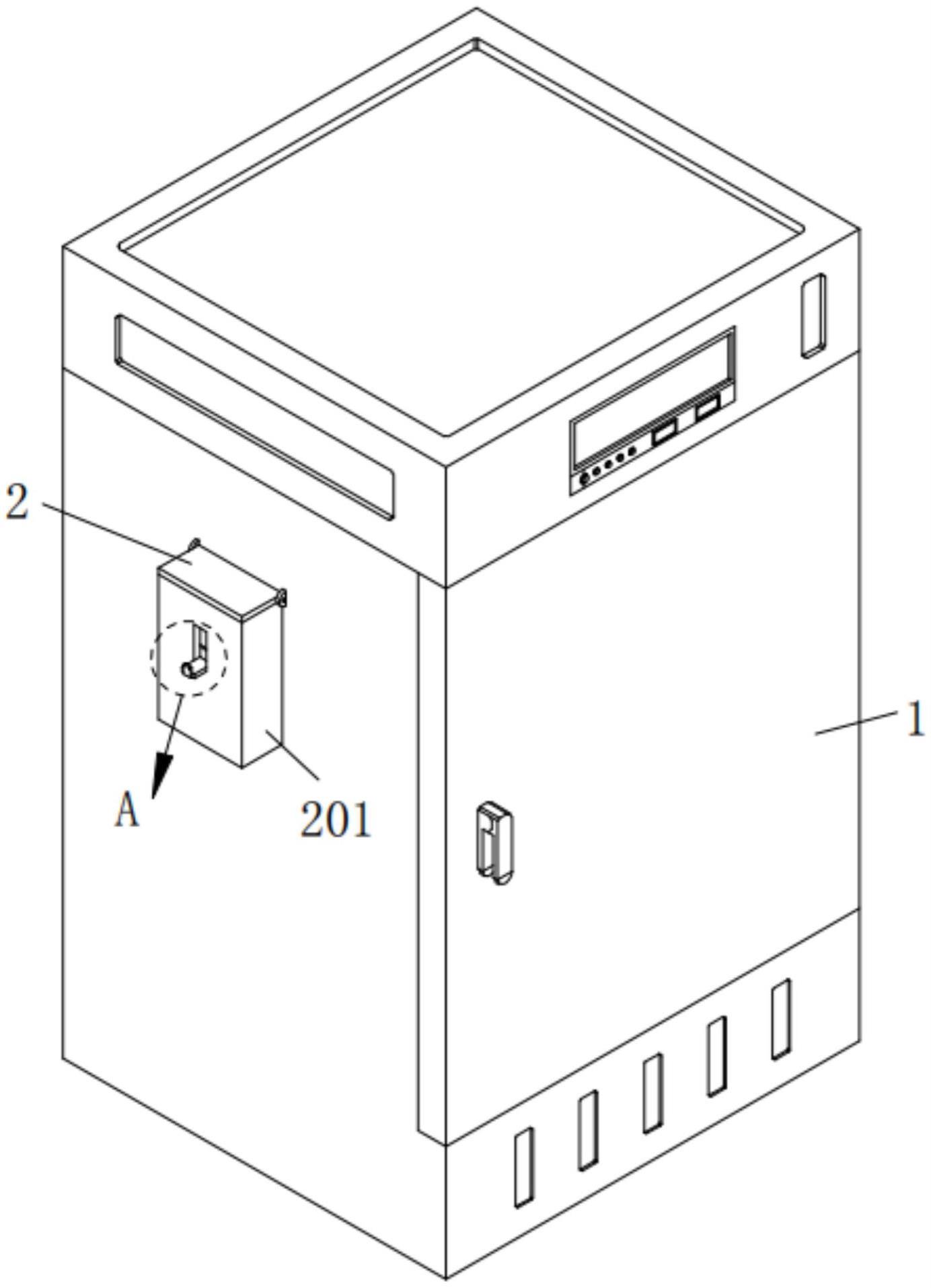

18.图1为本实用新型的整体结构示意图；
19.图2为本实用新型的箱体、安装柜和放置柜的连接结构示意图；
20.图3为图1所示的a部放大结构示意图；
21.图4为图2所示的b部放大结构示意图。
22.图中所示：1、箱体；2、放置结构；201、安装柜；202、安装块；203、转轴；204、防护板；3、弹力结构；301、第一弹簧；302、伸缩杆；4、放置柜；5、推动板；6、固定结构；601、固定块；602、滑杆；603、第二弹簧；604、调节板。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.请参阅图1-4所示，本实用新型实施例提供一种微生物培养箱，包括箱体1，箱体1上设有放置结构2，放置结构2包括安装柜201，箱体1上固定连接有安装柜201，箱体1上固定连接有两个安装块202，安装块202上转动连接有转轴203，转轴203上固定连接有防护板204，安装柜201上设有弹力结构3，安装柜201上滑动连接有放置柜4，放置柜4上固定连接有推动板5。推动板5与安装柜201滑动连接，防护板204与安装柜201相互贴合，放置柜4与防护板204相互贴合，通过设置推动板5，便于操作人员调节放置柜4的位置，提高操作人员的操作便捷性。
25.请参阅图2所示，弹力结构3包括第一弹簧301，安装柜201上固定连接有第一弹簧301，所述第一弹簧301远离安装柜201的一端与放置柜4固定连接，安装柜201上固定连接有伸缩杆302，所述伸缩杆302远离安装柜201的一端与放置柜4固定连接，第一弹簧301缠绕于伸缩杆302，通过设置第一弹簧301，在第一弹簧301的弹力下，当放置柜4解除与安装柜201
的固定状态后，在第一弹簧301的弹力下，使得放置柜4能自动伸出安装柜201。
26.请参阅图3和图4所示，推动板5上设有固定结构6，固定结构6包括固定块601，推动板5上滑动连接有固定块601，固定块601与安装柜201卡接，固定块601上固定连接有滑杆602，滑杆602上缠绕有第二弹簧603，滑杆602与推动板5滑动连接，第二弹簧603的一端与推动板5固定连接，第二弹簧603另一端与滑杆602固定连接，滑杆602上固定连接有调节板604，调节板604与推动板5贴合，固定块601的端部设置为弧形，固定块601与调节板604之间的截面形状构成“l”形，放置柜4的截面形状设置为“l”形，通过设置固定块601、滑杆602、第二弹簧603和调节板604，便于操作人员对放置柜4和推动板5进行限位固定处理。
27.本实用新型在使用时，当操作人员使用该装置结束后，可以直接调节箱体1，使得箱体1自动进行全过程消毒杀菌处理，若消毒杀菌效果不理想时，操作人员需要对箱体1内部进行全面清理，进行消毒杀菌时，操作人员推动调节板604，使得调节板604通过滑杆602带动固定块601进行移动，当固定块601解除与安装柜201的卡接后，从而使得放置柜4解除限位固定状态，在第一弹簧301的弹力下，使得放置柜4自动伸出安装柜201，放置柜4做伸出安装柜201的运动时，在安装块202和转轴203的配合下，使得防护板204自动打开，从而使得放置柜4内部存放的装有杀孢子剂的喷壶伸出安装柜201，操作人员取出装有杀孢子剂的喷壶，通过喷射杀孢子剂对箱体1内部进行消毒杀菌处理即可，当操作人员使用杀孢子剂结束后，直接将装有杀孢子剂的喷壶放置到放置柜4内部，再按压推动板5，使得推动板5带动放置柜4做缩入安装柜201内部的运动，放置柜4进行移动时，挤压第一弹簧301，同时随着推动板5的移动，固定块601受到安装柜201的挤压，做远离箱体1的运动，固定块601通过滑杆602对第二弹簧603进行调节，当放置柜4完全缩入安装柜201内部后，在第二弹簧603的弹力下，使得滑杆602自动推动固定块601做靠近箱体1的运动，当固定块601卡接到安装柜201内部后完成对放置柜4的限位固定处理，此时放置柜4解除对防护板204的作用力，使得防护板204对安装柜201进行关闭。
28.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
29.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
