1.本实用新型涉及笔壳相关技术领域，尤其是指一种防摔式笔壳结构。


背景技术：

2.笔作为书写的主要工具，为了使用者的书写手感，笔杆的形状通常为圆柱形。现在的书写笔中中性笔的数量逐渐增加，圆形的中性笔在放置时容易滚动，滚动的中性笔容易掉落，在中性笔掉落后与底面撞击的过程中，中性笔的笔芯中的笔墨在惯性的作用下，可能会造成笔墨流出。笔墨的流出会造成笔芯的损坏。
3.中国专利授权公告号：cn211519044u，授权公告日2020年09月18日，公开了一种具有防摔结构的写字笔，包括写字笔上壳、挡块和螺纹块，其特征在于：所述写字笔上壳的右侧安装有卡扣，且写字笔上壳的下方设置有写字笔下壳，所述写字笔下壳的内部固定有固定块，且固定块的上方设置有小弹簧，所述挡块位于小弹簧的上方，且挡块的上方固定有撑块，所述撑块的上方设置有大弹簧，且大弹簧的上方安装有压块，所述压块的内部设置有笔芯，且笔芯的下方固定有笔头，所述螺纹块位于压块的上方，且螺纹块的上方固定有转块，所述转块的上方固定有固定板，且固定板的内部设置有转轮，所述转轮的内部设置有螺纹杆，且螺纹杆的下方设置有连接块。该实用新型的不足之处在于，在掉落时缺少缓冲装置，直接撞击地面容易造成笔墨流出。


技术实现要素：

4.本实用新型是为了克服现有技术中在掉落时缺少缓冲装置，直接撞击地面容易造成笔墨流出的不足，提供了一种通过缓冲组件以降低笔杆掉落时对笔芯的损害的防摔式笔壳结构。
5.为了实现上述目的，本实用新型采用以下技术方案：
6.一种防摔式笔壳结构，包括笔杆、上盖和笔芯，所述的笔杆上设有笔孔，所述的笔芯置于笔孔内，所述的上盖置于笔孔的上端且于笔杆连接，所述笔杆的上端设有缓冲组件，所述的缓冲组件与笔杆滑动连接，所述的笔芯上设有回弹组件，所述的回弹组件安装在笔芯上，所述的回弹组件与缓冲组件相对应。
7.笔芯置于笔杆的笔孔内，笔芯的下端置于笔孔外侧，笔孔的上端通过采用上盖封闭，保证笔芯可以正常书写，在笔杆的上端安装缓冲组件，缓冲组件安装在上端在笔杆下落时先接触地面，在与地面接触使为笔杆提供缓冲力，缓冲地面带来的撞击力，以保护内部的笔芯的笔墨不易流出，在笔芯上，笔芯在笔杆与底面撞击时，缓冲组件动作，与之对应的回弹组件的同样的动作，将笔芯的笔尖收回笔杆的笔孔内，可以放置笔尖接触底面损害笔尖，达到了通过缓冲组件以降低笔杆掉落时对笔芯的损害的目的。
8.作为优选，所述的缓冲组件包括滑动环和弹簧一，所述笔杆的上端设有若干个限位槽，若干个限位槽沿笔杆的轴线呈圆周分布，所述的限位槽与笔孔连通，所述滑动环的内壁与笔杆的外侧面滑动连接，所述滑动环的下端设有若干个限位块，所述的限位块与限位
槽一一对应，所述限位块的一端与滑动环的内侧连接，所述限位块的另一端置于限位槽内，所述弹簧一的一端限位槽的顶面连接，所述弹簧一的另一端限位块的顶面连接。缓冲组件的滑动环的内径与笔杆的外径相对应，可以在笔杆上滑动，笔杆上开设有限位槽，限位槽在笔杆上内呈圆周分布，限位环的内壁安装有若干个限位块，限位块与限位槽一一对应且置于限位槽内，限位板可以在限位槽内滑动，限位板与弹簧一连接，弹簧一的另一端与限位槽的顶面连接，弹簧一可以向限位板施加拉力，在滑动环与底面接触时，滑动环带动限位板沿笔杆滑动，弹簧一拉动限位板，可以为滑动环提供缓冲力，圆周分布的限位板可以更好的分散冲击力，以提高缓冲的效果，这样的设计可以更好的为笔杆提供缓冲。
9.作为优选，所述滑动环的上端设有接触环，所述接触环的内侧与滑动环的外侧连接，所述的滑动环上设有若干个减重孔，若干个减重孔沿滑动环的轴线呈圆周分布，所述的减重孔贯穿滑动环。接触环安装在滑动环的顶面，接触环可以增加滑动环上端的面积，以保证笔杆掉落时滑动环可以收到冲击力，以对冲击力进行缓冲，在滑动环上安装减重孔，减重孔可以减少滑动环的重量，可以保证滑动环的上端接触环先接触地面，这样的设计可以提高滑动环的接触面积。
10.作为优选，所述的上盖置于笔孔内，所述上盖的侧面与笔杆的内侧面螺纹连接，所述上盖的底面设有引导块，所述引导块的顶面与上盖的底面连接，所述引导块的底面设有引导孔，所述的引导孔依次贯穿引导块和上盖，所述笔芯的上端置于引导孔内，所述的回弹组件包括压板和弹簧二，所述的压板置于引导孔内，所述引导块的侧面设有若干个滑动槽，所述的滑动槽与引导孔连通，所述的滑动槽与限位块一一对应，若干个滑动槽沿引导块的轴线呈圆周分布，所述的压板上设有若干个锁定板，所述的锁定板与滑动槽一一对应，所述锁定板的一端与压板连接，所述锁定板的另一端穿过滑动槽后与限位块的内侧接触，所述的锁定板与限位块接触的一面安装有锁块，所述的限位块上设有锁槽，所述的锁定板通过锁块和锁槽的配合与限位块卡扣连接，所述的笔芯上安装有顶板，所述的笔孔内设有底板，所述的底板置于顶板的下方，所述底板与笔杆的内壁连接且与笔芯相对应，所述弹簧二的上端与顶板连接，所述弹簧二的另一端与底板接触。上盖的侧面与笔孔的内壁螺纹连接，在上盖的底面安装引导块，引导块上的引导孔贯穿引导块与上盖，在引导孔内安装压板，压板固定笔芯的上端，压板可以在引导孔内上下滑动，在压板上安装若干个与限位块相对应的锁定板，锁定板在压板上呈圆周分布，锁定板的另一端与限位块对应，在引导块上开设与锁定板相对应的滑动槽，压板与锁定板一同沿滑动槽移动，锁定板与限位块通过锁块与锁槽的配合连接，使用情况下，压板被滑动环上的限位块固定，以满足正常书写，在笔杆掉落时，滑动环收到冲击，滑动环发生滑动，接触与压板的锁定，在笔芯的下端安装顶板，笔孔的下端安装底板，弹簧二置于顶板与底板之间，可以向笔芯提供回弹力，在压板接触锁定后，弹簧二将笔芯收进引导孔中，将笔尖收进笔孔内，避免收到损害，引导孔的上端同样开口，在防摔后便于从引导孔对压板固定，以完成回弹机构的复位，这样的设计可以防止笔尖受损。
11.作为优选，所述上盖的顶面设有配重环，所述的配重环与上盖连接，所述配重环的上端安装有若干个摩擦块，若干个摩擦块沿配重环的轴线呈圆周分布。上盖的顶面安装配重环，配重环可以保证笔杆在下落时，上端的重量大于下端，在下落时保证笔杆的上端先接触地面，缓冲组件可以先动作，在配重块的上端安装若干个摩擦块呈圆周分布，可以打开上盖，对内部的笔芯进行更换，这样的设计保证笔杆的上端先落地。
12.作为优选，所述的笔杆上设有挂钩，所述的挂钩安装在笔杆的上端，所述挂钩的形状呈l形，所述挂钩的一端与笔杆的侧面连接，所述挂钩另一端的内侧面设有扣压块，所述的扣压块与挂钩连接。笔杆上的挂钩用于悬挂笔杆，挂钩的内侧面安装有扣压块，可以夹持在其他物体上不易掉落，这样的设计可以实现笔杆的悬挂。
13.本实用新型的有益效果是：通过缓冲组件以降低笔杆掉落时对笔芯的损害，更好的为笔杆提供缓冲，提高滑动环的接触面积，防止笔尖受损，保证笔杆的上端先落地，实现笔杆的悬挂。
附图说明

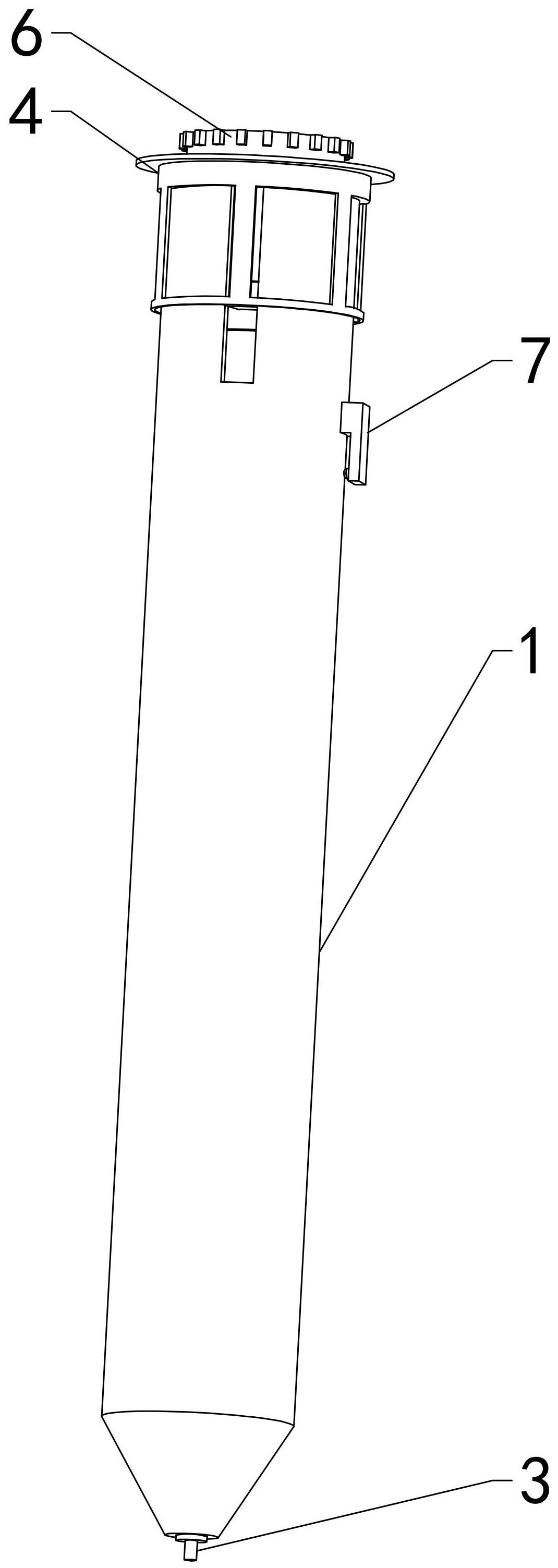

14.图1是本实用新型的结构示意图；
15.图2是图1的剖面图；
16.图3是图1中笔杆的结构示意图；
17.图4是图2中缓冲组件的结构示意图；
18.图5是图2中上盖的结构示意图；
19.图6是图5中压板的结构示意图。
20.图中：1、笔杆；11、笔孔；12、限位槽；13、底板；2、上盖；21、引导块；22、引导孔；23、滑动槽；3、笔芯；31、顶板；4、缓冲组件；41、滑动环；42、弹簧一；43、限位块；44、减重孔；45、接触环；46、锁槽；5、回弹组件；51、压板；52、弹簧二；53、锁定板；54、锁块；6、配重环；61、摩擦块；7、挂钩；71、扣压块。
实施方式
21.下面结合附图和具体实施方式对本实用新型做进一步的描述。
22.如图1、图2所示的实施例中，一种防摔式笔壳结构，包括笔杆1、上盖2和笔芯3，笔杆1上设有笔孔11，笔芯3置于笔孔11内，上盖2置于笔孔11的上端且于笔杆1连接，笔杆1的上端设有缓冲组件4，缓冲组件4与笔杆1滑动连接，笔芯3上设有回弹组件5，回弹组件5安装在笔芯3上，回弹组件5与缓冲组件4相对应。
23.如图3、图4所示，缓冲组件4包括滑动环41和弹簧一42，笔杆1的上端设有若干个限位槽12，若干个限位槽12沿笔杆1的轴线呈圆周分布，限位槽12与笔孔11连通，滑动环41的内壁与笔杆1的外侧面滑动连接，滑动环41的下端设有若干个限位块43，限位块43与限位槽12一一对应，限位块43的一端与滑动环41的内侧连接，限位块43的另一端置于限位槽12内，弹簧一42的一端限位槽12的顶面连接，弹簧一42的另一端限位块43的顶面连接。
24.滑动环41的上端设有接触环45，接触环45的内侧与滑动环41的外侧连接，滑动环41上设有若干个减重孔44，若干个减重孔44沿滑动环41的轴线呈圆周分布，减重孔44贯穿滑动环41。
25.如图5、图6所示，上盖2置于笔孔11内，上盖2的侧面与笔杆1的内侧面螺纹连接，上盖2的底面设有引导块21，引导块21的顶面与上盖2的底面连接，引导块21的底面设有引导孔22，引导孔22依次贯穿引导块21和上盖2，笔芯3的上端置于引导孔22内，回弹组件5包括压板51和弹簧二52，压板51置于引导孔22内，引导块21的侧面设有若干个滑动槽23，滑动槽23与引导孔22连通，滑动槽23与限位块43一一对应，若干个滑动槽23沿引导块21的轴线呈
圆周分布，压板51上设有若干个锁定板53，锁定板53与滑动槽23一一对应，锁定板53的一端与压板51连接，锁定板53的另一端穿过滑动槽23后与限位块43的内侧接触，锁定板53与限位块43接触的一面安装有锁块54，限位块43上设有锁槽46，锁定板53通过锁块54和锁槽46的配合与限位块43卡扣连接，笔芯3上安装有顶板31，笔孔11内设有底板13，底板13置于顶板31的下方，底板13与笔杆1的内壁连接且与笔芯3相对应，弹簧二52的上端与顶板31连接，弹簧二52的另一端与底板13接触。
26.上盖2的顶面设有配重环6，配重环6与上盖2连接，配重环6的上端安装有若干个摩擦块61，若干个摩擦块61沿配重环6的轴线呈圆周分布。笔杆1上设有挂钩7，挂钩7安装在笔杆1的上端，挂钩7的形状呈l形，挂钩7的一端与笔杆1的侧面连接，挂钩7另一端的内侧面设有扣压块71，扣压块71与挂钩7连接。
