1.本实用新型涉及渗水结构技术领域，尤其涉及一种下沉式层级循环渗水结构。


背景技术：

2.下沉式绿地是指高程低于周围硬化地面高程的绿地，这种绿地不仅美观而且可以收集降雨进行蓄水。是新一代城市雨洪管理概念-海绵城市中不可缺少的部分。
3.经检索，公开号为cn218492450u的中国专利，公开了一种下沉式层级循环渗水结构，本实用新型通过便于安装拆卸的循环水支撑装置将顶侧的土壤层、过滤层进行支撑，留出底侧较大的蓄水空间可大量蓄水，然而仍存在以下缺陷，当干旱时，使用的是吸水材料渗水使顶侧土壤湿润，导致其湿润速度较慢。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种下沉式层级循环渗水结构。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种下沉式层级循环渗水结构，包括水泥地基结构和土壤层，所述土壤层内设有水管架，所述水泥地基结构的一侧内壁固定连接有漏板，漏板的内部插接有防护壳，防护壳的顶部内壁固定连接有电机，电机输出轴的一端固定连接有凸轮，所述防护壳的多侧均开设有连接口，连接口内固定连接有滑筒，滑筒的内部滑动连接有滑杆，且凸轮与滑杆相接触，所述滑杆的一端固定连接有弹簧，且弹簧与滑筒相固定，所述滑筒的顶部固定连接有第二连接管，且水管架与第二连接管相固定，所述滑筒的一端固定连接有第一连接管，多个所述第一连接管的底端固定连接有进水管。
7.作为本实用新型再进一步的方案，所述进水管的一侧开设有过滤口，过滤口内固定连接有过滤板。
8.作为本实用新型再进一步的方案，所述水泥地基结构的一侧内壁设有土壤湿度检测器。
9.作为本实用新型再进一步的方案，所述防护壳的顶部内壁固定连接有接收器和控制器，且接收器与控制器、电机和土壤湿度检测器电性连接，控制器与电机电性连接。
10.作为本实用新型再进一步的方案，所述进水管的外侧固定连接有第二逆流阀。
11.作为本实用新型再进一步的方案，所述水管架的底端固定连接有第一逆流阀。
12.作为本实用新型再进一步的方案，所述水泥地基结构的一侧开设有出水口，出水口内固定连接有出水管。
13.作为本实用新型再进一步的方案，所述漏板的上表面放置有透水土工布。
14.本实用新型的有益效果为：
15.1.通过滑杆与滑筒的配合使用，当滑杆沿着滑筒向内侧移动时，使水泥地基结构底部储存的水源通过过滤板进入到进水管内，再通过第一连接管进入到滑筒内，当凸轮推
动滑杆向外侧移动时，滑筒内的水通过第二连接管进入到水管架内，从而使水喷出到土壤层内，如此反复循环，进而使土壤层得到快速的湿润，提高了装置的湿润效果。
16.2.通过漏板与透水土工布的配合使用，土壤层多余的水分通过透水木木布和漏板渗出到水泥地基结构的底部，从而使装置能够存水，提高了装置的使用效果。
17.3.通过过滤板的设置，过滤板能够对进入到进水管内的水分进行过滤，避免杂质进入到进水管内造成堵塞，提高了装置的过滤效果。
附图说明
18.图1为本实用新型提出的一种下沉式层级循环渗水结构的立体结构示意图；
19.图2为本实用新型提出的一种下沉式层级循环渗水结构的局部剖视结构示意图；
20.图3为本实用新型提出的一种下沉式层级循环渗水结构的局部放大结构示意图；

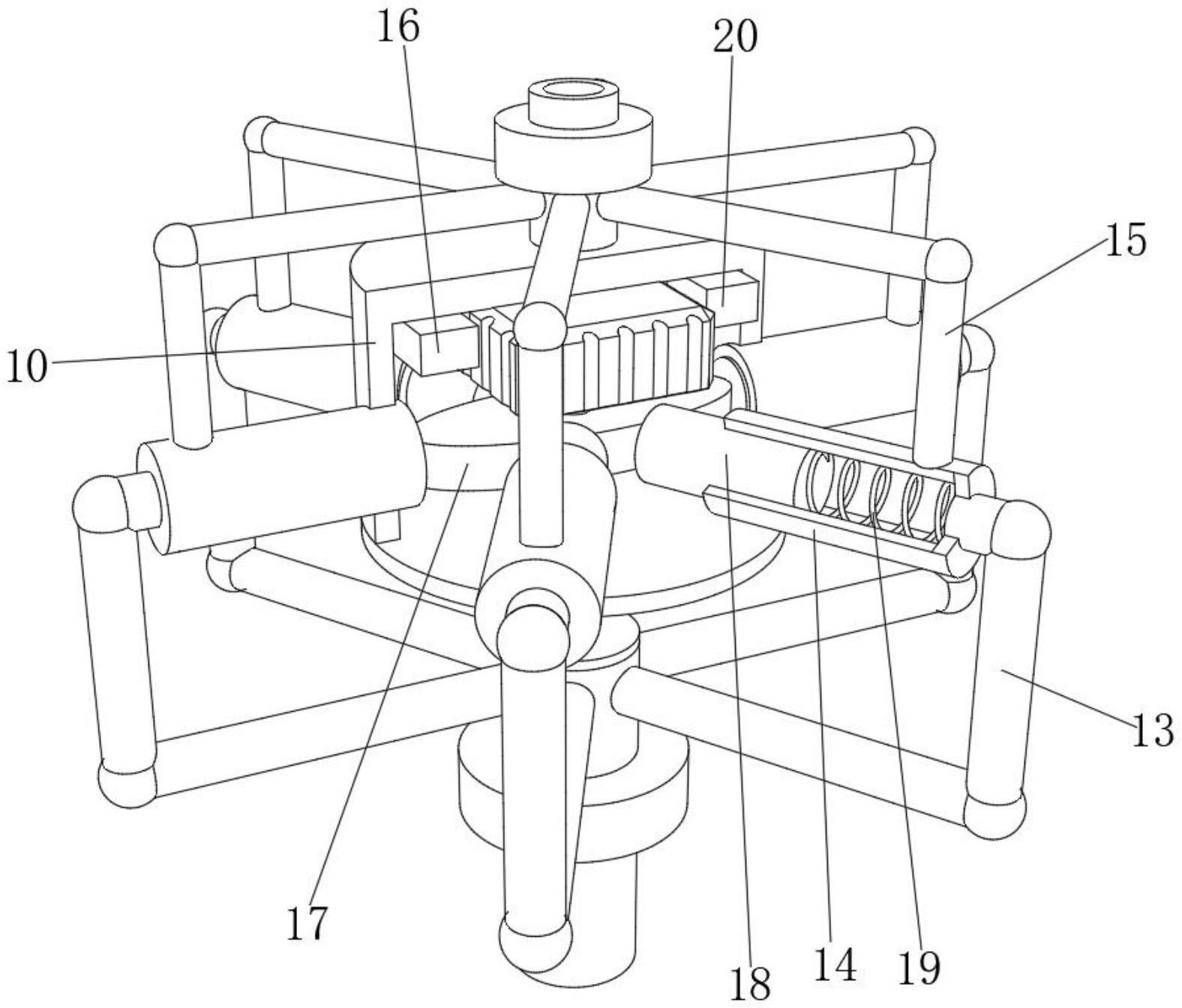

21.图4为本实用新型提出的一种下沉式层级循环渗水结构的防护壳剖视结构示意图。
22.图中：1、土壤层；2、水泥地基结构；3、出水管；4、土壤湿度检测器；5、水管架；6、透水土工布；7、漏板；8、进水管；9、第一逆流阀；10、防护壳；11、过滤板；12、第二逆流阀；13、第一连接管；14、滑筒；15、第二连接管；16、接收器；17、凸轮；18、滑杆；19、弹簧；20、控制器。
具体实施方式
23.需要说明的是，本技术的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序，以便这里描述的本技术的实施例，基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本技术保护的范围。
24.参照图1-图4，一种下沉式层级循环渗水结构，包括水泥地基结构2和土壤层1，土壤层1内设有水管架5，水泥地基结构2的一侧内壁通过螺栓固定有漏板7，漏板7的内部插接有防护壳10，防护壳10的顶部内壁通过螺栓固定有电机，防护壳10能够对电机进行防护，电机输出轴的一端通过螺栓固定有凸轮17，防护壳10的多侧均开设有连接口，连接口内通过螺栓固定有滑筒14，滑筒14的内部滑动连接有滑杆18，且凸轮17与滑杆18相接触，滑杆18的一端焊接有弹簧19，且弹簧19与滑筒14相固定，滑筒14的顶部通过螺栓固定有第二连接管15，且水管架5与第二连接管15相固定，滑筒14的一端通过螺栓固定有第一连接管13，多个第一连接管13的底端通过螺栓固定有进水管8，电机转动使凸轮17转动，从而使其推动滑杆18向外侧移动，且弹簧19收缩，当凸轮17与滑杆18分离时，弹簧19回弹伸长，从而使滑杆18沿着滑筒14向内侧移动，此时滑筒14内产生吸力，从而使水泥地基结构2底部储存的水源通过过滤板11进入到进水管8内，再通过第一连接管13进入到滑筒14内，当凸轮17推动滑杆18向外侧移动时，滑筒14内的水通过第二连接管15进入到水管架5内，从而使水喷出到土壤层1内对其进行湿润。
25.本实用新型中，需要说明的是，进水管8的一侧开设有过滤口，过滤口内通过螺栓固定有过滤板11，过滤板11能够对进入到进水管8内的水分进行过滤，避免杂质进入到进水管8内造成堵塞，水泥地基结构2的一侧内壁设有土壤湿度检测器4，防护壳10的顶部内壁通过螺栓固定有接收器16和控制器20，且接收器16与控制器20、电机和土壤湿度检测器4电性
连接，控制器20与电机电性连接，当土壤湿度检测器4检测到土壤层1湿度较低时，将信号传递给接收器16，接收器16将信号传递给控制器20，使其控制电机启动，进水管8的外侧通过螺栓固定有第二逆流阀12，水管架5的底端通过螺栓固定有第一逆流阀9，第一逆流阀9能够第二逆流阀12使水能够从下到上单向流动，避免土壤层1内的渗出的水从上方直接进入到第二连接管15内部，水泥地基结构2的一侧开设有出水口，出水口内通过螺栓固定有出水管3，漏板7的上表面放置有透水土工布6，土壤层1多余的水分通过透水土工布6和漏板7渗出到水泥地基结构2的底部。
26.工作原理：当土壤湿度检测器4检测到土壤层1湿度较低时，将信号传递给接收器16，接收器16将信号传递给控制器20，使其控制电机启动，电机转动使凸轮17转动，从而使其推动滑杆18向外侧移动，且弹簧19收缩，当凸轮17与滑杆18分离时，弹簧19回弹伸长，从而使滑杆18沿着滑筒14向内侧移动，此时滑筒14内产生吸力，从而使水泥地基结构2底部储存的水源通过过滤板11进入到进水管8内，再通过第一连接管13进入到滑筒14内，当凸轮17推动滑杆18向外侧移动时，滑筒14内的水通过第二连接管15进入到水管架5内，从而使水喷出到土壤层1内，如此反复循环，从而使土壤层1得到快速的湿润。
27.本实用新型已经通过上述实施例进行了说明，本领域技术人员可以理解的是，本实用新型并不局限于上述实施例，根据本实用新型的教导还可以做出更多种的修改，这些修改均落在本实用新型所要求保护的范围以内，本实用新型的保护范围由附属的权利要求书及其等效范围所界定。
