一种方便调节的管井防坠装置的制作方法

1.本实用新型涉及管井防坠设备技术领域,具体涉及一种方便调节的管井防坠装置。


背景技术:

2.传统的管井防坠装置如检查井防坠网,在安装时需要在检查井内壁打膨胀螺钉,用于设置挂钩,挂钩上设置的防坠网可防止行人掉落井内。例如cn208633151u公开的一种观察井及观察井管道,在井口设置连接架,连接架上设置挂钩,将防坠网挂设在挂钩上。
3.传统检查井防坠网的安全程度受到挂钩本身强度以及防坠织网强度限制,长时间的使用容易导致挂钩锈蚀,织网老化,给行人安全带来威胁。为了确保防坠装置强度,也有人发明了一体式检查井防坠装置,提高了主体结构强度,但是其固定方式仍需通过在检查井内壁打孔或预留固定空间来实现,安装较为复杂。且打孔等操作对检查井或管井本身结构强度容易造成一定影响。


技术实现要素:

4.本实用新型所要解决的技术问题是提供一种方便调节的管井防坠装置,无需在管井内壁打孔即可完成防坠装置的设置,便于安装和拆卸,可以适应不同大小的井口宽度。
5.为解决上述技术问题,本实用新型采用的技术方案为:一种方便调节的管井防坠装置,包括三组垫块,垫块之间设有螺杆,垫块和螺杆依次间隔设置组成三角结构,螺杆两端分别设有活动螺帽和调节螺帽,螺杆一端转动安装在活动螺帽内,另一端与调节螺帽螺纹连接,活动螺帽和调节螺帽通过销轴分别与螺杆两端的垫块连接,螺杆一侧设置支撑螺杆,支撑螺杆一端与支撑螺帽螺纹连接,另一端设有支撑脚,支撑螺帽端部设有套装在螺杆上的安装环,安装环上设有第一顶紧螺栓,垫块两侧以及内侧、安装环一侧和支撑螺杆两侧均设有绳环,防坠绳通过与绳环连接交叉设置在管井内。
6.优选的方案中,所述垫块的外侧设有防滑齿。
7.优选的方案中,所述螺杆上对应第一顶紧螺栓设有第一定位环槽。
8.优选的方案中,所述螺杆和支撑螺杆上均设有固定螺母。
9.优选的方案中,所述活动螺帽上设有第二顶紧螺栓,螺杆外侧对应第二顶紧螺栓的第二定位环槽。
10.优选的方案中,所述第一定位环槽或第二定位环槽底部设有防滑纹。
11.本实用新型提供的一种方便调节的管井防坠装置,通过螺杆伸出,将垫块顶紧在井壁,无需在管井内壁打孔即可完成防坠网的设置,使得整体结构稳定,且采用了模块化的连接结构,便于安装和拆卸。本装置还可以通过调节改变结构大小,从而可以适应不同大小的井口宽度,对不同工况和环境具有较强适应性。
附图说明
12.下面结合附图和实施实例对本实用新型作进一步说明:

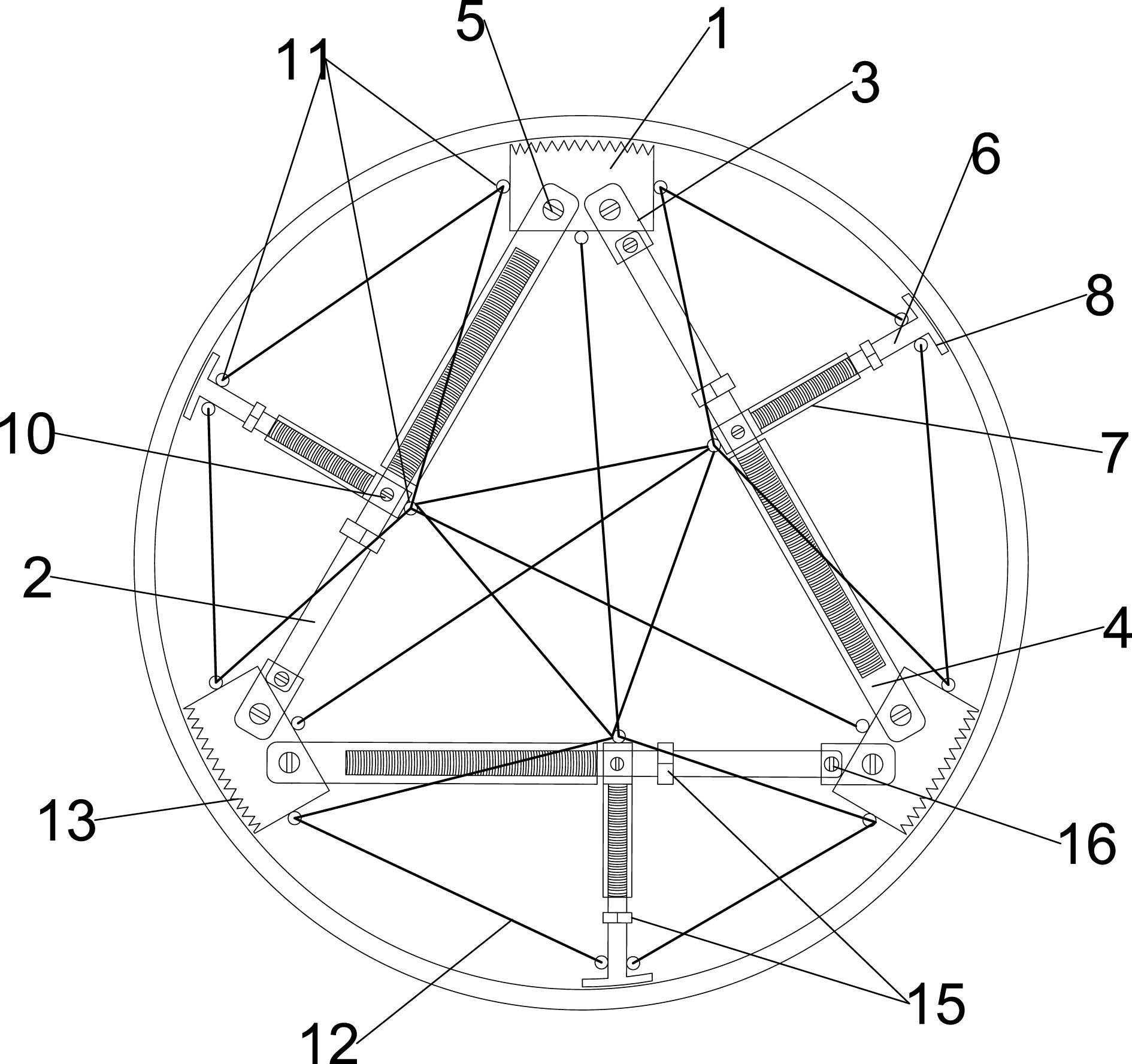

13.图1为本实用新型的整体结构示意图;
14.图2为螺杆的安装示意图;
15.图3为支撑螺杆的安装示意图;
16.图4为垫块的结构示意图;
17.图中:垫块1,螺杆2,活动螺帽3,调节螺帽4,销轴5,支撑螺杆6,支撑螺帽7,支撑脚8,安装环9,第一顶紧螺栓10,绳环11,防坠绳12,防滑齿13,第一定位环槽14,固定螺母15,第二顶紧螺栓16,第二定位环槽17。
具体实施方式
18.如图1~4所示,一种方便调节的管井防坠装置,包括三组垫块1,三组垫块1外侧与管井内壁接触,垫块1之间设有螺杆2,垫块1和螺杆2依次间隔设置组成三角形结构,螺杆2两端分别设有活动螺帽3和调节螺帽4,螺杆2外侧设有部分螺纹,螺纹分布在与调节螺母4配合的区域,螺杆2一端转动安装在活动螺帽3内,另一端与调节螺帽4螺纹连接,通过螺杆2沿调节螺帽4旋进或旋出,调整三角形结构的边长,活动螺帽3和调节螺帽4通过销轴5分别与螺杆2两端的垫块1连接,使活动螺帽3和调节螺帽4可以沿销轴5进行转动,从而调整三角形结构的单边角度。
19.螺杆2一侧设置支撑螺杆6,支撑螺杆6一端与支撑螺母7螺纹连接,另一端设有支撑脚8,支撑脚8支撑在管井内壁,支撑螺母6端部设有套装在螺杆2上的安装环9,安装环9上设有第一顶紧螺栓10,通过安装环9沿螺杆2转动,可以调整支撑螺杆6的角度,再通过第一顶紧螺栓10进行顶紧限位。
20.垫块1两侧以及内侧、安装环9一侧和支撑螺杆6两侧均设有绳环11,防坠绳12通过与绳环11连接交叉设置在管井内。防坠绳12采用高强度尼龙绳。
21.优选的,所述垫块1的外侧设有防滑齿13。防滑齿13可以提高垫块1与管井壁的摩擦力。
22.优选的,所述螺杆2上对应第一顶紧螺栓10设有第一定位环槽14。在螺杆2进行转动时,第一顶紧螺栓10松开,通过第一定位环槽14对第一顶紧螺栓10进行限位,螺杆2旋进或旋出,支撑螺杆6随螺杆同步移动。
23.优选的,所述螺杆2和支撑螺杆6上均设有固定螺母15。固定螺母15与螺杆2或支撑螺杆6固定设置,通过设置固定螺母15,方便通过转动固定螺母15带动螺杆2或支撑螺杆6转动。
24.优选的,所述活动螺帽3上设有第二顶紧螺栓16,螺杆2外侧对应第二顶紧螺栓16的第二定位环槽17。当螺杆2调整到位后,通过将第二顶紧螺栓15顶紧在第二定位环槽17底部,防止螺杆2随意转动,保持对垫块1的顶紧状态。
25.进一步的,所述第一定位环槽14或第二定位环槽17底部设有防滑纹。防滑纹可以设置为沿第一定位环槽14或第二定位环槽17分布的若干横向凸起或若干横向槽,提高与第一顶紧螺栓10或第二顶紧螺栓15的接触摩擦力。
26.具体使用时,将螺杆2两端分别设置在活动螺帽3和调节螺帽4之间,螺杆2顶紧在
两组垫块1之间,依次连接三组螺杆,形成三角形铰接,根据井口的大小,转动螺杆2,将垫块1顶紧在检查井或管井内壁,使垫块1的防滑齿13与检查井或管井内壁接触,获得充足的摩擦力,然后拧紧第二顶紧螺栓16,限制螺杆2进一步转动;安装环9沿螺杆2转动,调整支撑螺杆6的支撑角度,使支撑脚8与检查井或管井内壁接触,调整完成后,拧紧第一顶紧螺栓10,安装环9限制转动,转动支撑螺杆6,使其沿支撑螺帽7旋进或旋出,调整支撑螺杆6的伸出长度,使支撑脚8顶紧在检查井或管井内壁,使其获得管壁支撑力;待结构稳定后,用防坠绳12两两交叉穿过绳环11,穿绳后形成效果如图1所示。
27.该装置采用增加垫块1与井壁的摩擦力,使得整体结构稳定,无需在管井内壁打孔即可完成防坠网的设置,且采用了模块化的连接结构,便于安装和拆卸。本装置还可以通过调节改变结构大小,从而可以适应不同大小的井口宽度,对不同工况和环境具有较强适应性。
28.该装置可用于检查井或管井的防坠网外,还可用于管井的临时设备的固定和安装,例如管井监测设备可以安装在绳环11上,固定在井口。


技术特征:
1.一种方便调节的管井防坠装置,其特征在于:包括三组垫块(1),垫块(1)之间设有螺杆(2),垫块(1)和螺杆(2)依次间隔设置组成三角结构,螺杆(2)两端分别设有活动螺帽(3)和调节螺帽(4),螺杆(2)一端转动安装在活动螺帽(3)内,另一端与调节螺帽(4)螺纹连接,活动螺帽(3)和调节螺帽(4)通过销轴(5)分别与螺杆(2)两端的垫块(1)连接,螺杆(2)一侧设置支撑螺杆(6),支撑螺杆(6)一端与支撑螺帽(7)螺纹连接,另一端设有支撑脚(8),支撑螺帽(7)端部设有套装在螺杆(2)上的安装环(9),安装环(9)上设有第一顶紧螺栓(10),垫块(1)两侧以及内侧、安装环(9)一侧和支撑螺杆(6)两侧均设有绳环(11),防坠绳(12)通过与绳环(11)连接交叉设置在管井内。2.根据权利要求1所述的一种方便调节的管井防坠装置,其特征在于:所述垫块(1)的外侧设有防滑齿(13)。3.根据权利要求1所述的一种方便调节的管井防坠装置,其特征在于:所述螺杆(2)上对应第一顶紧螺栓(10)设有第一定位环槽(14)。4.根据权利要求1所述的一种方便调节的管井防坠装置,其特征在于:所述螺杆(2)和支撑螺杆(6)上均设有固定螺母(15)。5.根据权利要求3所述的一种方便调节的管井防坠装置,其特征在于:所述活动螺帽(3)上设有第二顶紧螺栓(16),螺杆(2)外侧对应第二顶紧螺栓(16)的第二定位环槽(17)。6.根据权利要求5所述的一种方便调节的管井防坠装置,其特征在于:所述第一定位环槽(14)或第二定位环槽(17)底部设有防滑纹。

技术总结
本实用新型提供一种方便调节的管井防坠装置,包括三组垫块,垫块之间设有螺杆,垫块和螺杆依次间隔设置组成三角结构,螺杆两端分别设有活动螺帽和调节螺帽,螺杆一端转动安装在活动螺帽内,另一端与调节螺帽螺纹连接,活动螺帽和调节螺帽通过销轴分别与螺杆两端的垫块连接,螺杆一侧设置支撑螺杆,支撑螺杆一端与支撑螺帽螺纹连接,另一端设有支撑脚,支撑螺帽端部设有套装在螺杆上的安装环,安装环上设有第一顶紧螺栓,垫块两侧以及内侧、安装环一侧和支撑螺杆两侧均设有绳环,防坠绳通过与绳环连接交叉设置在管井内。该装置无需在管井内壁打孔即可完成防坠装置的设置,便于安装和拆卸,可以适应不同大小的井口宽度。可以适应不同大小的井口宽度。可以适应不同大小的井口宽度。


技术研发人员:曾招财 孙全 郭勇 聂巧 叶剑锋 李霁
受保护的技术使用者:长江生态环保集团有限公司
技术研发日:2023.02.10
技术公布日:2023/10/5
