1.本发明涉及生活服务领域，为一种便携式卫生间。
2.

背景技术：

3.目前，所有的卫生间都是固定式卫生间。但开车的朋友都知道，外出在路上难免会有需要上厕所方便的时候。尤其是碰到高速堵车的情况，前不着村，后不着店，根本无处寻找卫生间。在如此多人的情况下方便，隐私根本无法保障。
4.

技术实现要素：

5.为了克服现有技术中的缺陷，本发明的提供一种便携式卫生间，其特征在于，所述的便携式卫生间，由支撑结构，可折叠围挡结构构成可围合的能立于地面的遮挡式产品。当不使用时，折叠后，可收藏于车内携带，当使用时，打开立于地面，组成简便卫生间。所述的支撑结构与可折叠围挡结构之间可留有一定高度空间。所述的可折叠围挡结构，为轻材质，比如塑料材质、布料材质，以保证整体产品较轻，方便提携。该便携式卫生间可配备便携式马桶一起使用，兼顾环境卫生。便溺物承装装置等。为进一步兼顾隐私，其可设置封顶结构。
6.其特征在于，所述的可折叠围挡结构，一种为采用可折叠材质构成，比如柔性塑料制品或布料制品、防水布、遮阳布等，可随意弯折、折叠；一种方式为可折叠结构为硬材质，中间由可折叠连接构件连接，该可折叠连接构件可为可折叠材质，比如柔性塑料制品或布料制品等，可随意弯折、折叠，或非可折叠材质做成的可折叠构件构成，比如合页等连接件，折叠方式为通过折叠结构，折叠。可折叠连接构件与支撑结构可分开设立。支撑结构需硬结构材质，能达到固定站立效果，必要时设底座或支座，以增加站立稳定性。其中一种方式为，在可折叠结构部分设支撑结构穿插槽，当使用时将支撑结构穿插于槽内，当不使用时，可将其抽出，便于折叠结构部分折叠。所属的支撑结构，可为塑制具弹性，可弯曲的杆件，类似帐篷杆件，也可为金属杆件，中间可设丝扣，或插接口，可用于拼接，以便于拆卸成合适的长度方便携带。
7.所述的封顶结构与可折叠围挡结构，当为柔性可折叠材质时，可在边缘位置加设内撑固定杆，辅助固定。该固定杆，可内固定内置，也可为通过内槽，可抽插装卸。当可折叠围挡结构，为可折叠材质构成，各个围挡面可通过在边侧形成连通的穿插槽，在穿插槽内插入弹性可弯曲的杆件，以杆件的弯曲内力作为支撑，把围挡面撑开，然后通过各个围挡面的相互依靠形成合围空间立于地面。
8.所述的可折叠围挡结构，围合后，可通过拉锁，或按扣等方式进行连接。
9.其特征在于，所述的可折叠围挡结构，当采用硬质结构能自立于地时，其可折叠围挡兼当支撑结构。该种情况下，可不另设其它支撑结构。其通过多面硬质结构的相互依靠支撑立于地面。
10.其特征在于，所述的便携式卫生间，可连接封底结构，与封顶结构，做帐篷使用。当帐篷使用时，可通过支撑杆扎入土中，绳索等固定，其内部空间的支撑，也可通过支撑杆的弯曲形成的应力进行支撑。该封顶结构，封底结构，可拆卸，可折叠。其不用时可翻叠，固定于围挡结构侧面。所述的封顶结构，封底结构，可通过拉锁，或按扣方式连接。
11.其特征在于，所述的便携式卫生间，可作为汽车的档阳工具使用。其支撑结构按需要可设置成可拆卸形式。
12.与现有的技术方案相比，通过提供一种便携式卫生间，通过由支撑结构，可折叠围挡结构构成可围合的能立于地面的遮挡式产品。能方便客户在堵车，前不着村后不着店，没有卫生间的情况下，兼顾隐私进行方便。同时可兼具汽车档阳，帐篷使用。
13.附图说明

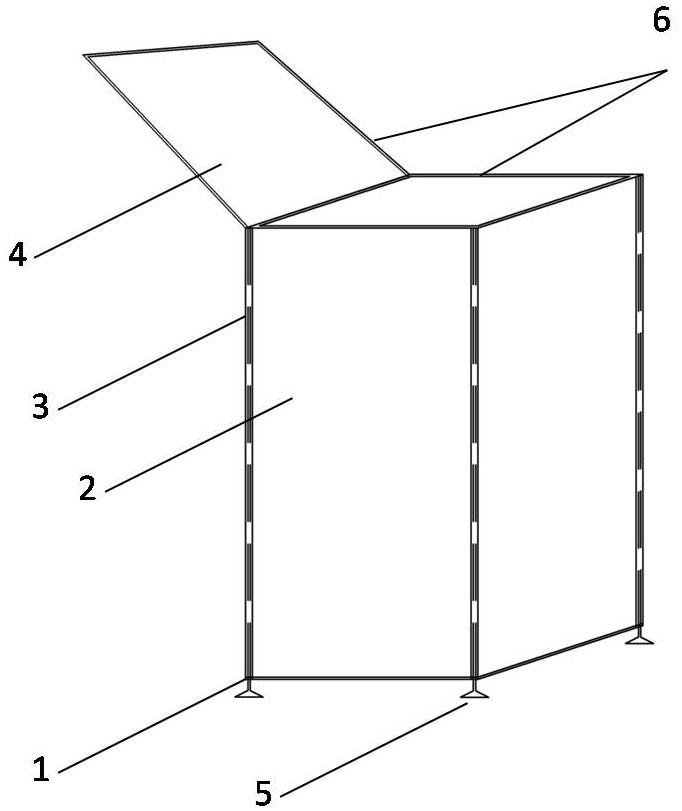

14.图1为本发明所述一种便携式卫生间示意图；图2为本发明所述一种带支撑脚带盖便携卫生间示意图。
15.附图标识如下：1-支撑结构、2-可折叠围挡结构、3-可折叠连接构件连接部、4-封顶结构、5-支撑脚、6-边缘辅助固定杆位置。
16.具体实施方式
17.下面结合附图对本发明具体实施方式作进一步详细说明。
18.如图1所示，一种便携式卫生间，其特征在于，所述的便携式卫生间，由1-支撑结构，2-可折叠围挡结构构成可围合的能立于地面的遮挡式产品。所述的1-支撑结构与2-可折叠围挡结构之间可留有一定高度空间。该便携式卫生间可配备便携式马桶一起使用，兼顾环境卫生。便溺物承装装置等。为进一步兼顾隐私，其可设置4-封顶结构。
19.其特征在于，所述的2-可折叠围挡结构，采用可折叠材质构成，或在3-可折叠连接构件连接部由可折叠连接构件，该可折叠连接构件可为可折叠材质，或非可折叠材质做成的可折叠构件构成。可折叠连接构件与1-支撑结构可分开设立。1-支撑结构需硬结构材质，能达到固定站立效果，必要时设底座或支座，如5-支撑脚，以增加站立稳定性。其中一种方式为，在2-可折叠围挡结构部分设支撑结构穿插槽，当使用时将1-支撑结构穿插于槽内，当不使用时，可将其抽出，便于折叠结构部分折叠。所属的1-支撑结构，可为塑制具弹性，可弯曲的杆件，类似帐篷杆件，也可为金属杆件，中间可设丝扣，或插接口，可用于拼接，以便于拆卸成合适的长度方便携带。
20.所述的4-封顶结构与2-可折叠围挡结构，当为柔性可折叠材质时，可在边缘位置如6-边缘辅助固定杆位置加设内撑固定杆，辅助固定。该固定杆，可内固定内置，也可为通过内槽，可抽插装卸。
21.其特征在于，所述的2-可折叠围挡结构，当采用硬质结构能自立于地时，其可折叠围挡兼当支撑结构。该种情况下，可不另设其它支撑结构。其通过多面硬质结构的相互依靠支撑立于地面。
22.其特征在于，所述的便携式卫生间，可连接封底结构，与4-封顶结构，做帐篷使用。当帐篷使用时，可通过支撑杆扎入土中，绳索等固定，其内部空间的支撑，也可通过支撑杆的弯曲形成的应力进行支撑。该封顶结构，封底结构，可拆卸，可折叠。其不用时可翻叠，固定于围挡结构侧面。
23.其特征在于，所述的便携式卫生间，可作为汽车的档阳工具使用。其1-支撑结构按需要可设置成可拆卸形式。
24.本发明并不限于上述实施方式，在不背离本发明的实质内容的情况下，本领域技术人员可以想到的任何变形、改进、替换均落入本发明的范围。


技术特征：
1.一种便携式卫生间，其特征在于，所述的便携式卫生间，由支撑结构，可折叠围挡结构构成能够围合的能立于地面的遮挡式产品, 所述的可折叠围挡结构，为轻材质，比如塑料材质、布料材质，以保证整体产品较轻，方便提携。2.根据权利要求1所述的一种便携式卫生间，其特征在于，所述的可折叠围挡结构，采用可折叠材质构成，或中间由可折叠连接构件连接构成。3.根据权利要求1所述的一种便携式卫生间，其特征在于，所述的可折叠围挡结构，当采用硬质结构能自立于地时，其可折叠围挡兼当支撑结构。4.根据权利要求1所述的一种便携式卫生间，其特征在于，所述的便携式卫生间，可连接封底结构，与封顶结构，做帐篷使用。5.根据权利要求1所述的一种便携式卫生间，其特征在于，所述的便携式卫生间，可作为汽车的档阳工具使用。

技术总结
本发明涉及一种便携式卫生间，通过由支撑结构，可折叠围挡结构构成可围合的能立于地面的遮挡式产品。能方便客户在堵车，前不着村后不着店，没有卫生间的情况下，兼顾隐私进行方便。同时可兼具汽车档阳，帐篷使用。帐篷使用。帐篷使用。


技术研发人员：请求不公布姓名
受保护的技术使用者：王升
技术研发日：2022.11.21
技术公布日：2023/10/5
