1.本发明涉及一种根据权利要求1的前序部分所述的壁安装件。


背景技术：

2.从ep 3 428 353已知一种用于卫生用品的壁安装件。壁安装件包括用于紧固到墙壁的锚定元件、螺纹杆以及能够连接到安装框架的螺纹元件。螺纹元件能够被带入到接合位置和释放位置。在释放位置，螺纹杆能够轴向自由移动，并且在接合位置，螺纹元件与螺纹杆接合，使得螺纹杆能够通过螺纹运动来调节。
3.ep 3 441 536公开了另一种壁安装件，其具有带有螺纹部的插入部件。插入部件在此是可枢转的，并且能够从粗调节位置进入到微调节位置。ep 3441 536的缺点包括插入部件的安装及其在固定部件上的容纳。特别是，工厂里的安装非常复杂，水管工也不容易操作。
4.出版物ep 3 404 151和ep 3 404 153公开了紧固套件，其还能够在紧固元件与螺纹杆之间进行粗调节和微调节。
5.现有技术中已知的壁安装件的缺点在于，它们必须提供有用于不同安装情况的不同部件。例如，不同长度的螺纹杆。


技术实现要素：

6.从该现有技术出发，本发明的目的是给出一种克服现有技术缺点的壁安装件。特别是，应给出一种能够更灵活地适应不同安装情况的壁安装件。
7.根据权利要求1所述的壁安装件实现了该目的。相应地，壁安装件包括
8.锚定元件，其具有用于将锚定元件紧固到支撑结构的紧固部以及邻接紧固部并沿中心轴线延伸的锚定元件侧支承部，
9.至少一个中间元件，其具有第一支承部和第二支承部，以及
10.紧固元件，其具有紧固元件侧支承部和用于紧固卫生元件的紧固部。
11.中间元件以其第一支承部可移位且可固定地连接到锚定元件侧支承部。此外，紧固元件以其紧固元件侧支承部可移位且可固定地连接到第二支承部。所述支承部分别被形成为使得对应的支承部分别伸缩地相互接合。
12.由于这种伸缩接合，该壁安装件具有以下优点：从锚定元件的紧固部到紧固元件的紧固部的长度能够在较大的调节范围或长度范围内进行调节，这使得壁安装件能够适应多种不同的安装情况。
13.表述“对应的支承部分别伸缩地相互接合”应被理解为
[0014]-中间元件的第一支承部伸缩地连接到锚定元件侧支承部，并且
[0015]-中间元件的第一支承部伸缩地连接到紧固元件侧支承部。
[0016]
表述“可移位且可固定地连接”应被理解为使得所述部能够相对于彼此移位，并且能够在完成移位后固定，从而不再可能进行另外的移位。例如，这能够利用螺纹连接件来实
现，在该螺纹连接件的情况下，各个元件通过旋转相对于彼此移位，并且在该螺纹连接件的情况下，由于螺纹在没有旋转运动的情况下的自锁作用，实现了所述固定。其他连接件也是可以想到的。
[0017]
紧固元件侧支承部是紧固元件的一部分，锚定元件侧支承部是锚定元件的一部分。
[0018]
在第一变型中，锚定元件侧支承部形成为支承开口，并且第一支承部伸入到所述支承开口中并且可移位且可固定地安装在支承开口中。此外，第二支承部形成为支承开口，并且紧固元件侧支承部可移位且可固定地安装在支承开口中。
[0019]
在第二变型中，第一支承部形成为支承开口，并且锚定元件侧支承部伸入到所述支承开口中并且可移位且可固定地安装在支承开口中。此外，紧固元件侧支承部形成为支承开口，并且第二支承部可移动且可固定地安装在支承开口中。
[0020]
所述支承开口优选地具有圆柱形横截面并且沿中心轴线方向延伸。伸入到支承开口中的所述支承部同样具有圆柱形横截面并且沿所述中心轴线延伸。各部的中心轴线彼此共线延伸。
[0021]
优选地，第一支承部具有第一螺纹部，锚定元件侧支承部具有锚定元件侧螺纹部，其中，两个螺纹部相互接合。
[0022]
优选地，第二支承部具有第二螺纹部，紧固元件侧支承部具有紧固元件侧螺纹部，其中，两个螺纹部相互接合。
[0023]
在一个变型中，优选地，第一螺纹部为外螺纹，锚定元件侧螺纹部为内螺纹。此外，第二螺纹部为内螺纹，紧固元件侧螺纹部为外螺纹。
[0024]
在另一个变型中，优选地，第一螺纹部为内螺纹，锚定元件侧螺纹部为外螺纹。此外，第二螺纹部为外螺纹，紧固元件侧螺纹部为内螺纹。
[0025]
所述内螺纹接合到所述外螺纹中。
[0026]
优选地，第一螺纹部和锚定元件侧螺纹部的螺距大于或小于或等于第二螺纹部和紧固元件侧螺纹部的螺距。
[0027]
通过改变螺距，实现了针对不同应用的壁支架配置的更大灵活性。
[0028]
优选地，相互接合的两个支承部中的一个具有调节元件，该调节元件能够从粗调节位置移动到微调节位置。调节元件可以设置在中间元件与锚定元件之间和/或中间元件与紧固元件之间。
[0029]
在调节元件设置在中间元件与锚定元件之间的情况下，调节元件在粗调节位置被定位成使得中间元件能够相对于锚定元件自由移动，以用于粗调节。在微调节位置，调节元件被定位成使得中间元件能够相对于锚定元件移动，以用于微调节。
[0030]
在调节元件设置在中间元件与紧固元件之间的情况下，调节元件在粗调节位置被定位成使得中间元件能够相对于紧固元件自由移动，以用于粗调节。在微调节位置，调节元件被定位成使得中间元件能够相对于紧固元件移动，以用于微调节。
[0031]
在粗调节位置，允许移动，利用该移动能够在短时间内实现较大的长度差。在微调节位置，允许移动，该移动允许较小的长度差。
[0032]
优选地，调节元件具有所述螺纹部中的一个，其中在粗调节位置，该螺纹部不与另一个螺纹部接合，并且其中在微调节位置，这个螺纹部与另一个螺纹部接合。
[0033]
优选地，调节元件提供内螺纹形式的螺纹部。
[0034]
在粗调节位置，调节元件因此被定位成使得螺纹部不相互接合，从而对应的元件能够沿中心轴线方向自由地移位。在微调节位置，螺纹部接合，使得所述元件中的一个通过所述元件的旋转而沿中心轴线方向受到推力。
[0035]
优选地，壁支架还具有至少一个锁紧螺母，该锁紧螺母提供有所述外螺纹中的至少一个。
[0036]
优选地，中间元件与锚定元件之间的最大移位长度小于中间元件与紧固元件之间的最大移位长度。替代地，中间元件与锚定元件之间的最大移位长度大于中间元件与紧固元件之间的最大移位长度。替代地，中间元件与锚定元件之间的最大移位长度等于中间元件与紧固元件之间的最大移位长度。
[0037]
通过改变各个元件之间的移位长度，实现了针对不同应用的壁支架配置的更大灵活性。
[0038]
优选地，锚定元件的紧固部与紧固元件的紧固部之间的最大移位长度为100毫米至300毫米。
[0039]
一种装置，其包括至少一个根据以上描述的壁支架以及具有支承开口的卫生用品，紧固元件接合到该支承开口中。例如，卫生用品为安装框架，卫生元件(例如进水管和排水管、冲洗水箱、马桶、小便器、洗手盆等)能够安装在该安装框架上。
[0040]
一种用于调节根据以上描述的壁支架的方法，其特征在于，在调节锚定元件的紧固部与紧固元件的紧固部之间的距离时，调节中间元件与锚定元件之间的相对位置和/或中间元件与紧固元件之间的相对位置。
[0041]
其他实施例在从属权利要求中给出。
附图说明
[0042]
下面基于附图来描述本发明的优选实施例，其仅用于解释的目的，而不以限制性的方式进行解释。在附图中：
[0043]

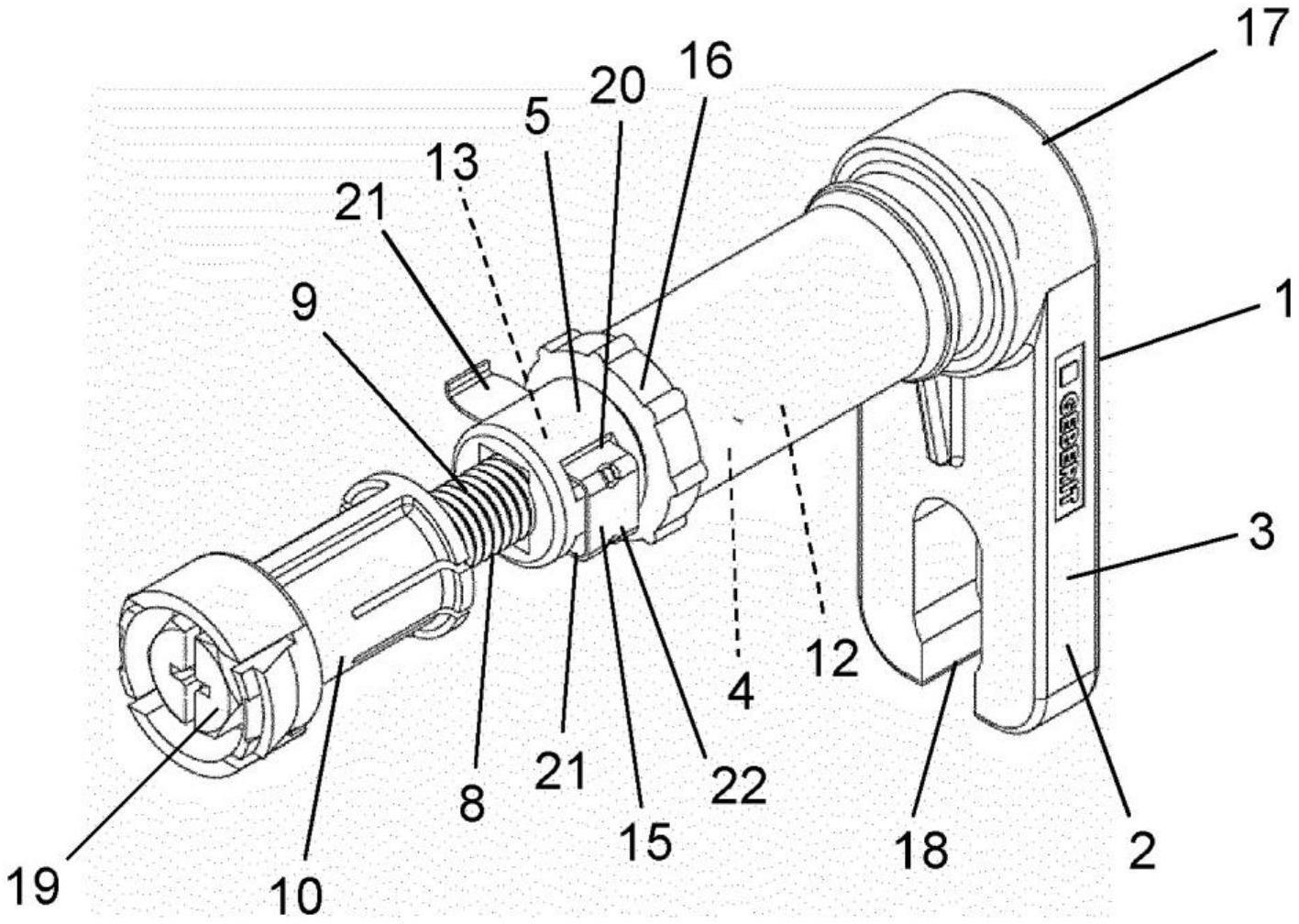

图1示出了根据本发明的一个实施例的壁安装件的立体视图；
[0044]
图2示出了根据图1的壁安装件的截面表示；
[0045]
图3示出了根据图1的壁安装件的立体视图，该壁安装件被调节到不同的长度；
[0046]
图4示出了根据图3的壁安装件的截面表示；
[0047]
图5示出了根据图1的壁安装件的立体视图，该壁安装件被调节到不同的长度；
[0048]
图6示出了根据图5的壁安装件的截面表示；和
[0049]
图7示出了具有卫生用品和根据前述附图的壁安装件的装置的截面表示。
具体实施方式
[0050]
在图1至图6中示出了根据本发明的一个实施例的壁安装件1。图7示出了根据图1至图6的壁安装件，以及卫生用品23的细节，该卫生用品在此呈安装框架的安装轮廓的形式。壁支架用于将卫生用品紧固到支撑结构，例如，建筑物的墙壁或型材轨道或其他固定设置的元件。卫生用品23例如是安装框架，在该安装框架上设置有另外的卫生元件，例如水箱、马桶、小便器、水槽等。
[0051]
壁安装件1包括锚定元件2、连接到锚定元件2的中间件5以及连接到中间件5的紧固元件8。锚定元件2、中间件5和紧固元件8在这种情况下能够相对于彼此伸缩地移动。由于这种伸缩布置，壁安装件的长度l的较大的调节范围能够用少量的单个元件来实现。长度l由卫生用品23与建筑墙壁之间的期望距离来指定。
[0052]
在图1和图2中，锚定元件2、中间件5和紧固元件8位于几乎完全缩回的位置。图3至图7示出了锚定元件2、中间件5和紧固元件8的不同位置，其中，长度l的长度变化是明显的。
[0053]
锚定元件2形成有用于将锚定元件2紧固到支撑结构的紧固部3以及邻接紧固部3并沿中心轴线m延伸的锚定元件侧支承部4。紧固部3在所示的实施例中包括止挡表面17，锚定元件2以该止挡表面放置在支撑结构上。紧固部4还包括开口18，螺钉(未在图中示出)能够被引导穿过该开口。锚定元件2然后能够用螺钉紧固到建筑墙壁。
[0054]
中间元件5具有第一支承部6和第二支承部7。中间元件5以第一支承部6伸入到锚定元件侧支承部4中。中间元件5以第一支承部6可移位且可固定地连接到锚定元件侧支承部4。中间元件5相应地可相对于锚定元件2移位或者可相对于锚定元件2调节其位置。在完成移位或调节后，中间元件5能够固定在锚定元件2上。如下所述，在所示的实施例中，中间元件5和锚定元件2经由螺纹连接件彼此连接。在这种情况下，中间元件5和锚定元件2经由螺纹的自锁作用相对于彼此固定。
[0055]
在所示的实施例中，恰好设置了单个中间元件。在其他实施例中，还可以设想设置几个中间元件，这些中间元件伸缩地相互接合。
[0056]
紧固元件8具有紧固元件侧支承部9。紧固元件8还具有用于紧固卫生元件23的紧固部10。在所示的实施例中，紧固部10形成为螺钉头19。螺钉头19接合到卫生元件23上的支承开口24中。紧固元件侧支承部9伸入到中间元件6的第二支承部7中。在此，第二支承部7可移位且可固定地连接到紧固元件侧支承部9。关于可移位性和可固定性，参考第一支承部6与锚定元件侧支承部4之间的连接件的描述。
[0057]
壁锚定件1的长度l被定义为沿中心轴线m的方向看从锚定元件的止挡面17直到紧固元件8的螺钉头19的距离。长度l的最大移位长度优选地为100毫米至300毫米。这意味着长度l能够在100毫米和300毫米之间调节。
[0058]
显而易见，所述支承部4、6、7、9被形成为使得对应的支承部4、6、7、9分别伸缩地相互接合。在所示的实施例中，锚定元件侧支承部4形成为支承开口25，并且第一支承部6伸入到所述支承开口25中。在此，第一支承部6可移位且可固定地安装在锚定元件侧支承部的支承开口中。第二支承部7形成为支承开口26，并且紧固元件侧支承部9可移位且可固定地安装在支承开口26中。
[0059]
在所示的实施例中，第一支承部6形成有第一螺纹部11，锚定元件侧支承部4形成有锚定元件侧螺纹部12。两个螺纹部11、12相互接合。第二支承部7还形成有第二螺纹部13，紧固元件侧支承部9形成有紧固元件侧螺纹部14。两个螺纹部13、14相互接合。
[0060]
在所示的实施例中，锚定元件侧螺纹部12形成为内螺纹，第一螺纹部11形成为外螺纹。此外，第二螺纹部13形成为内螺纹，紧固元件侧螺纹部14形成为外螺纹。
[0061]
在所示的实施例中，第一螺纹部11和锚定元件侧螺纹部12整体形成在中间元件5上或锚定元件2上。可选的锁紧螺母16被拧到第一螺纹部12上，并且在调节中间元件5与锚定元件2之间的期望相对位置的情况下用于将两个螺纹部11、12相对于彼此机械牢固地固
定。
[0062]
在所示的实施例中，第二螺纹部13是调节元件15的一部分。调节元件15能够从粗调节位置移动到微调节位置。在图中，调节元件15分别位于微调节位置。在粗调节位置，调节元件15分别被定位成使得中间元件5可相对于紧固元件8自由移动，以用于粗调节。在第二螺纹部13与紧固元件侧螺纹部14之间不发生接合。在此能够实现对应的粗调节。在微调节位置，调节元件15被放置成使得在紧固元件侧螺纹部14与第二螺纹部13之间发生接合。这意味着在紧固元件8旋转的情况下实现了中间元件5与紧固元件8之间的微进给。
[0063]
在其它实施例中，还可以想到的是，在锚定元件2与中间元件5之间的螺纹连接件同样提供有调节元件15；或者完全省去调节元件15。
[0064]
在所示的实施例中，调节元件15安装在中间元件5的前侧区域中的容纳部20中。调节元件15具有两个支腿21，这两个支腿在端侧连接到连接支腿22。对应地，调节元件15能够经由连接支腿22致动。第二螺纹部13形成在支腿21的内侧上。如图所示，支腿21伸入到中间元件5上的支承开口26中。调节元件15能够横向于中心轴线从粗调节位置移动到微调节位置并能够再次返回。
[0065]
图7示出了一种装置，其包括根据图1至图6的至少一个壁安装件1和具有至少一个支承开口24的卫生用品23，紧固元件8接合到该支承开口中。卫生用品23的与支撑结构相距一定距离的位置能够通过壁支架1的长度调节来进行调节，锚固元件2紧固到该支撑结构。
[0066]
附图标记列表
[0067]
1壁安装件
[0068]
2锚定元件
[0069]
3紧固部
[0070]
4锚定元件侧支承部
[0071]
5中间元件
[0072]
6第一支承部
[0073]
7第二支承部
[0074]
8紧固元件
[0075]
9紧固元件侧支承部
[0076]
10 紧固部
[0077]
11 第一螺纹部
[0078]
12 锚定元件侧螺纹部
[0079]
13 第二螺纹部
[0080]
14 紧固元件侧螺纹部
[0081]
15 调节元件
[0082]
16 锁紧螺母
[0083]
17 止挡表面
[0084]
18 开口
[0085]
19 螺钉头
[0086]
20 容纳部
[0087]
21 支腿
[0088]
22 连接支腿
[0089]
23 卫生用品
[0090]
24 支承开口
[0091]
25 锚定元件侧支承开口
[0092]
26 中间元件侧支承开口
[0093]
l长度
[0094]
m中心轴线
