1.本发明涉及生活中住宅、办公楼、综合建筑等卫生间坐便器技术领域，具体为一种大小便分开陶瓷坐便器及排污系统。


背景技术：

2.现城市和农村居民卫生间人排出粪便污物与小便尿污水混合排入市政管道，产生较多污水，污染环境，是我们建筑设计标准层卫生间粪、尿合一，浪费水资源，大便与小便没分开设计排放，合管排污是不合理，大便器与小便器排出污物污水混合排入市政管道，再到污水处理厂，大便有机物没有很好利用作植物有机肥，小便器排出尿液也可没作植物有机肥。


技术实现要素：

3.本发明的目的在于提供一种大小便分开陶瓷坐便器及排污系统，有效减少污水污染环境的优点，改善城市形象，美化城市环境。
4.为实现上述目的，本发明提供如下技术方案：一种大小便分开陶瓷坐便器及排污系统,包括小便排污区,大便排污区,移动尿液罐,粪立管,过滤空心球,大便水箱,小便水箱,其特征在于：所述陶瓷坐便器构造把大便污物与小便尿液分开排放,粪便排入粪立管,尿液排入移动尿液罐,所述陶瓷坐便器放在卫生间完成面,所述大便排污区排出粪便落在粪便排污孔,用pvc管驳接排入粪立管,所述陶瓷坐便器小便排污区排出小便尿液进入小便尿液出口通道用pvc管驳接排入移动尿液罐,是采用容器闸阀控制尿污水排入,所述小便排污区设有过滤空心球,所述过滤空心球放在小便尿液出口通道孔前过滤污物,所述小便尿液出口通道有s型存水湾,防止管道臭气外溢入卫生间,所述小便尿液出口通道驳接pvc管,所述pvc管驳接容器闸阀,所述容器闸阀驳接软管,所述软管驳接移动尿液罐,所述移动尿液罐上端有排气口驳接排气管向卫生间外面排气,所述大便水箱供水给大便排污区,所述大便水箱下有出口孔用管连接陶瓷便器大便供水道,所述大便供水道分布有大便出水口孔,所述大便出水口孔的水,由大便水箱面上大便水箱开关控制,所述小便水箱供水给小便排污区,所述小便水箱下有用管连接陶瓷便器小便供水道,所述小便供水道分布有小便出水口孔,所述小便出水口孔的水,由小便水箱面上小便水箱开关控制,所述自来水供水管分开驳接大便水箱和小便水箱,所述移动尿液罐的尿液可作为植物有机肥；所述陶瓷坐便器的小便排污区,大便排污区分开,可以节约水资源,所述小便排污区污水出口有过滤空心球,所述过滤空心球放在排污小便尿液出口通道口前,所述小便尿液出口通道有s型存水弯,尿污液从过滤空心球流入移动尿液罐,所述关闭容器闸阀,打开小便橡胶塞及大便橡胶塞,小便排污区排出尿液沿着大小便通道流入大便排污区,所述打开容器闸阀,拧紧小便橡胶塞及大便橡胶塞,小便排污区排出尿液沿着小便尿液出口通道排入pvc管,再到容器闸阀及软管流入移动尿液罐,所述移动尿液罐有排气孔,所述排气孔驳接排气管,所述大便时,粪落入粪便排污孔,从坐便器s存水湾排入粪便pvc管直到粪立管向市政管排放,所述小便
时,尿污液排入小便尿液出水通道口,从坐便器s存水湾排入尿液pvc管直到移动尿液罐。
5.所述陶瓷坐便器侧面墙上有花洒,是冲洗大便出水口孔和小便出水口孔周围污物及污液,所述花洒冲洗小便排污区可节约用水,所述容器地漏是排卫生间污水外溢后,流入移动尿液罐位的积水,所述容器地漏用管驳接排入卫生间污水立管。与现有技术相比，本发明的有益效果如下：本发明一种大小便分开陶瓷坐便器及排污系统，人大便拉出粪便、小便排出的尿液,可以根据实际情况合理利用为有机肥,不作为污水处理,减少污水处理费用,美化城市环境, 可以节约水资源, 陶瓷坐便器排出小便尿液排入移动尿液罐,采用闸阀控制尿污水排走方向,尿液流入移动尿液罐,可作为植物有机肥。
附图说明

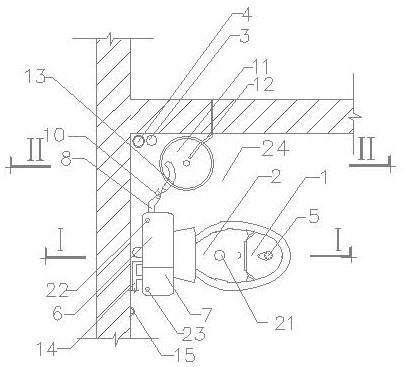

6.图1陶瓷坐便器、移动尿液罐平面图图2陶瓷坐便器立面图图3陶瓷坐便器剖面图图4陶瓷坐便器背立面图图5移动尿液罐剖面图图6陶瓷便器大便排污区、小便排污区冲水走向平面图7陶瓷便器大便排污区、小便排污区局部平面、剖面大样图中：1、小便排污区；2、大便排污区；3、污水立管；4、粪立管；5、过滤空心球；6、大便水箱；7、小便水箱；8、pvc管；9、小便橡胶塞；10、容器闸阀；11、移动尿液罐；12、排气管；13、软管；14、自来水供水管；15、花洒；16、大便出水孔；17、小便出水孔；18、大便器供水通道；19、小便器供水通道；20、大便橡胶塞；21、粪便排污孔；22、大便水箱开关；23、小便水箱开关；24、卫生间完成面；25、容器地漏；26、大小便通道；27、小便尿液出水通道。
具体实施方式
7.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
8.请参阅图1-7，一种大小便分开陶瓷坐便器及排污系统,包括小便排污区1,大便排污区2,移动尿液罐11,粪立管4,过滤空心球5,大便水箱6,小便水箱7,其特征在于：所述陶瓷坐便器构造把大便污物与小便尿液分开排放,粪便排入粪立管4,尿液排入移动尿液罐11,所述陶瓷坐便器放在卫生间完成面24,所述大便排污区2排出粪便落在粪便排污孔21,用pvc管8驳接排入粪立管4,所述陶瓷坐便器小便排污区1排出小便尿液进入小便尿液出口通道27用pvc管8驳接排入移动尿液罐11,是采用容器闸阀10控制尿污水排入,所述小便排污区1设有过滤空心球5,所述过滤空心球5放在小便尿液出口通道27孔前过滤污物,所述小便尿液出口通道27有s型存水湾,防止管道臭气外溢入卫生间,所述小便尿液出口通道27驳接pvc管8,所述pvc管8驳接容器闸阀10,所述容器闸阀10驳接软管13,所述软管13驳接移动尿液罐11,所述移动尿液罐11上端有排气口驳接排气管12向卫生间外面排气,所述大便水
箱6供水给大便排污区2,所述大便水箱6下有出口孔用管连接陶瓷便器大便供水道18,所述大便供水道18分布有大便出水口孔16,所述大便出水口孔16的水,由大便水箱6面上大便水箱开关22控制,所述小便水箱7供水给小便排污区1,所述小便水箱7下有用管连接陶瓷便器小便供水道19,所述小便供水道19分布有小便出水口孔17,所述小便出水口孔17的水,由小便水箱7面上小便水箱开关23控制,所述自来水供水管14分开驳接大便水箱6和小便水箱7,所述移动尿液罐11的尿液可作为植物有机肥；所述陶瓷坐便器的小便排污区1,大便排污区2分开设置,可以节约水资源,所述小便排污区1污水出口有过滤空心球5,所述过滤空心球5放在排污小便尿液出口通道27口前,所述小便尿液出口通道27有s型存水弯,尿污液从过滤空心球5流入移动尿液罐11,所述关闭容器闸阀10,打开小便橡胶塞9及大便橡胶塞20,小便排污区1排出尿液沿着大小便通道26流入大便排污区2,所述打开容器闸阀10,拧紧小便橡胶塞9及大便橡胶塞20,小便排污区1排出尿液沿着小便尿液出口通道27排入pvc管8,再到容器闸阀10及软管13流入移动尿液罐11,所述移动尿液罐11有排气孔,所述排气孔驳接排气管12,所述大便时,粪落入粪便排污孔21,从坐便器s存水湾排入粪便pvc管8直到粪立管4向市政管排放,所述小便时,尿污液排入小便尿液出水通道27口,从坐便器s存水湾排入尿液pvc管8直到移动尿液罐11。
9.所述陶瓷坐便器侧面墙上有花洒15,是冲洗大便出水口孔16和小便出水口孔17周围污物及污液,所述花洒15冲洗小便排污区1可节约用水,所述容器地漏25是排卫生间污水外溢后,流入移动尿液罐11位的积水,所述容器地漏25用管驳接排入卫生间污水立管3。具体流程如下：人大便时,排出粪便污物落在大便排污区2,小便时,尿液洒在小便排污区1,大便完毕,启动花洒15洒水冲洗大便区与小便区分隔板污物和尿液,然后按大便水箱开关22冲洗粪便污物,再按小便水箱开关23冲洗尿液,若要选择尿污水进入移动尿液罐11,则打开容器闸阀10,拧紧小便橡胶塞9及大便橡胶塞20,小便排污区排出尿液沿着小便尿液出水通道27流入pvc管8和软管(13),再流入移动尿液罐11,若关闭容器闸阀10,打开小便橡胶塞9及大便橡胶塞20,小便排出尿液流入大小便通道26,排入大便排污区2,再排入粪立管4。
