1.本技术涉及接头技术领域，尤其涉及洗衣机排水用接头。


背景技术：

2.洗衣机是人们日常生活中频繁使用的一种家电，也是家庭中用的主要用水家电。洗涤结束后，洗涤水一般情况就会排放到下水管道，但是很多时候，洗涤水仍然具有二次使用价值，比如涮洗拖布、冲洗马桶等，如果直接排掉会造成浪费。但现有半自动双桶洗衣机等大都仅有向下水道排水的排水口，没有可以方便人们二次利用洗涤水的排水口，如果在洗涤桶或脱水桶的合适位置预留孔，并安装现有排水用接头或其他控制排水的结构后，如水龙头或控制阀等的接头较长，而且大都从内部锁紧固定，较长的凸出的部分置留在洗衣机内部会与洗涤衣物缠绕或与脱水桶产生干涉，影响洗涤过程或脱水过程，所以设计一种既能够利用二次洗涤水又不影响洗涤过程的排水接头是非常有必要的。


技术实现要素：

3.本技术的目的是针对以上问题，提供一种排水用接头及洗衣机，将所述接头安装到洗衣机的洗涤桶桶壁上，既不影响洗涤过程，又可以在洗涤结束后将洗涤水通过所述接头排放进行二次利用，达到节约用水的目的。
4.本技术提供一种排水用接头，所述接头包括设有排水通道的排水管和锁紧结构；所述排水管设有进水端和出水端；所述进水端周向设有凸出部，所述凸出部设有环形锥面，所述锥面开口朝向所述进水端逐渐增大。
5.根据本技术某些实施例提供的技术方案，所述凸出部设有用于设置第一密封件的凹槽。
6.根据本技术某些实施例提供的技术方案，所述进水端和/或所述出水端设有内螺纹。
7.根据本技术某些实施例提供的技术方案，其特征在于，所述锁紧结构包括设置在所述排水管上的外螺纹和与所述外螺纹配合的螺母。
8.本技术还提供一种洗衣机，包括桶壁，所述桶壁安装有一种排水用接头。
9.根据本技术某些实施例提供的技术方案，所述桶壁与所述接头的连接区域局部加厚。
10.根据本技术某些实施例提供的技术方案，所述桶壁设有与所述凸出部配合的台阶孔；
11.根据本技术某些实施例提供的技术方案，所述台阶孔内设有第二密封件。
12.根据本技术某些实施例提供的技术方案，所述桶壁的内侧设有凸起，所述凸起设有用于安装所述接头的通孔。
13.与现有技术相比，本技术的有益效果是：
14.通过在排水管的进水端设计凸出部，并在凸出部上设计环形锥面，应用时，将接头
安装在洗衣机的桶壁上，通过位于桶壁外侧的锁紧结构将所述接头锁紧固定到所述桶壁上，实现所述桶壁与所述接头连接处的内外侧密封，锥面的设计既可以提高接头与桶壁之间的密封性，还可以减小所述接头伸入洗衣机内的部分，克服了现有接头较长及在内部锁紧固定，置留洗衣机内的凸出的部分会与洗涤衣物缠绕或与脱水桶产生干涉的问题，既不影响正常的洗涤过程，又可以根据需要灵活的二次利用洗涤水，达到节约用水的目的。
附图说明
15.图1为本技术实施例1接头示意图。
16.图2为本技术实施例2接头示意图。
17.图3为本技术实施例3接头示意图。

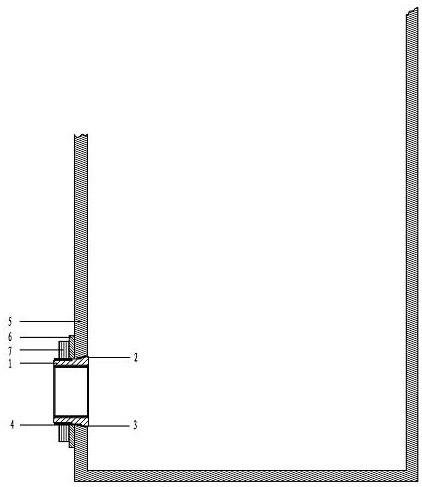

18.图4为本技术实施例4接头与洗衣机安装示意图。
19.图5为本技术实施例5接头与洗衣机安装示意图。
20.图6为本技术实施例6接头与洗衣机安装示意图。
21.图7为本技术实施例7接头与洗衣机安装示意图。
22.图8为图7中a区域的放大示意图。
23.图9为实施例8接头与洗衣安装示意图。
24.图10为图9中b区域的放大示意图。
25.图中，1、排水管；2、凸出部；3、第一密封件；4、第二密封件；5、桶壁；6、第三密封件；7、锁紧结构；8、洗涤腔；9、排水控制装置；10、凸起。
具体实施方式
26.为使本领域技术人员更好地理解本技术的技术方案，下面结合附图对本技术进行详细描述，本部分的描述仅是示范性和解释性，不应对本技术的保护范围有任何的限制作用。
27.实施例1
28.如图1所示的一种排水用接头，所述接头包括设有排水通道的排水管1；所述排水管1设有进水端和出水端；所述进水端周向设有与所述排水管1同轴的环形凸出部2，所述凸出部2设有环形锥面，所述锥面开口朝向所述进水端逐渐增大；所述锥面设有凹槽，所述凹槽内预设有第一密封件3，所述第一密封件3为具有一定柔软性的密封垫。
29.在某些实施例中，所述进水端和出水端设有内螺纹，可以安装封堵装置、或者过滤装置、或者连接其它设有外螺纹的排水控制结构，比如水龙头或排水阀等。
30.在某些实施例中，如图4所示，所述接头还包括用于安装固定所述接头的锁紧结构7，所述锁紧结构7包括设于所述排水管1的外螺纹和与所述外螺纹相配合的螺母。
31.实施例2
32.如图2、图5所示的一种排水用接头，所述接头包括设有排水通道的排水管1；所述排水管1设有进水端和出水端；所述进水端周向设有与所述排水管1同轴的环形凸出部2，所述凸出部2设有环形锥面，所述锥面开口朝向所述进水端逐渐增大。
33.在某些实施例中，所述排水管1设有通长的内螺纹，可以安装封堵装置、或者过滤装置、或者连接其它设有外螺纹的排水控制结构，比如水龙头或排水阀等。
34.在某些实施例中，如图5所示，将如图2所述的排水接头安装到洗衣的桶壁5上，所述接头还包括用于安装固定所述接头的锁紧结构7，所述锁紧结构7包括设于所述排水管1的外螺纹和与所述外螺纹相配合的螺母。
35.实施例3
36.如图3所示的一种排水用接头，与实施例2相同之处不在赘述，不同之处在于，
37.所述锥面设有凹槽，所述凹槽内预设有第一密封件3，所述第一密封件3为具有一定柔软性的密封垫，使用时，随着锁紧所述接头可以实现连接处的密封，而且可以降低连接处由于应力集中而发生损坏的可能性。
38.实施例4
39.如图4所示的一种洗衣机，包括桶壁5，所述桶壁5内侧与洗涤水接触，将如实施例1所述的排水接头安装到所述桶壁5上，使用时，将所述出水端穿过所述桶壁5，然后用所述锁紧结构7将所述接头锁紧固定到的所述桶壁5上，随着拧紧螺母锁紧所述接头，通过第一密封件3可以实现连接处的密封，而且可以降低连接处由于应力集中而发生损坏的可能性。由于置留在所述容器壁内侧的接头已经非常小，而且所述凸出部2边缘进行了圆滑处理，在洗涤过程中不会对衣物产生缠绕干涉。通过所述接头，可以在所述出水端安装水龙头，当洗涤结束后，即可打开水龙头将洗涤水排出，进行二次利用。
40.在某些实施例中，根据使用环境还可以在所述出水端或进水端连接设有与所述内螺纹配合的过滤装置。
41.在某些实施例中，所述锁紧结构7与所述桶壁5之间设有第三密封件6，用于进一步提高连接处的密封性。
42.实施例5
43.与实施例4相同之处不在赘述，不同之处在于，
44.采用如实施例2所述的排水接头，所述桶壁5与所述接头连接区域进行了加厚，所述桶壁5设有与所述凸出部2配合的台阶孔，所述台阶孔包括与凸出部2的锥面配合的锥孔，所述台阶孔内设有第二密封件4，所述第二密封件4为套设在所述接头进水端的密封圈，随着拧紧螺母锁紧所述接头，可以进一步提升所述接头与所述桶壁5连接处的密封性。安装后，所述接头的进水端全部沉入台阶孔中，故在洗涤时，所述接头不会对洗涤过程造成影响，更不会在洗涤过程中对衣物产生缠绕干涉。
45.实施例6
46.与实施例5相同之处不在赘述，不同之处在于，
47.采用如实施例3所述的排水接头，所述凸出部2预设有第一密封件3，如图6所示，可以进一步提升所述接头与所述桶壁5连接处的密封性。
48.实施例7
49.与实施例5相同之处不在赘述，不同之处在于，
50.所述接头安装洗涤腔8内波轮的下面，如图7、图8所示，以不影响波轮转动为宜，洗衣机外壳形状配合所述接头做适应性调整，以便在所述接头1上安装排水控制装置9，比如具有控制阀排水软管等。
51.在某些实施例中，所述接头还可以根据需要安装在脱水桶的下面，以不影响脱水桶转动为宜，以便根据需要二次利用脱水过程的产生的洗涤水。
52.实施例8
53.与实施例4相同之处不在赘述，不同之处在于，
54.所述桶壁5的内侧设有若干凸起10，如图9所示，其中，在位于洗涤腔8最底部的某一个所述凸起10设有用于安装所述接头的通孔，所述通孔为沉孔，如图10所示。
55.在桶壁5内侧四周设计若干半球形的凸起10，既可以提高水流的扰动以及增大衣物与凸起10的撞击摩擦，进而提高衣物的洗涤效果，而且在某一合适的凸起10上设计安装接头的沉孔，安装后，所述接头的进水端就可以全部沉入沉孔中，而且接头与桶壁5连接更加牢固稳定，在洗涤时，也就不会对洗涤过程造成影响，更不会在洗涤过程中对衣物产生缠绕干涉。
56.综上，通过在排水管1的进水端设计凸出部2，并在凸出部2上设计环形锥面，然后通过位于桶壁5外侧的锁紧结构7将所述接头锁紧固定到所述桶壁5上，实现所述桶壁5与所述接头连接处的内外侧密封；然后通过设置第一密封件3、第二密封件4、第三密封件6逐渐提高密封效果；通过局部加厚桶壁5，并在桶壁5上设置与所述凸出部2配合台阶孔，将所述接头的进水端全部沉入所述台阶孔内，克服了现有接头进水端较长以及在內部锁紧固定，置留洗衣机内部的进水端部分会与洗涤衣物缠绕或与脱水桶产生干涉的问题，既不影响正常的洗涤过程，又可以根据需要灵活的二次利用洗涤水，达到节约用水的目的。
