整合有用于接纳针对医疗技术上的测量和/或控制目的的电气和/或电子元件的口袋的纺织平面材料
1.本发明涉及一种纺织平面材料，该纺织平面材料用于贴放至人体或动物身体并且用于接纳针对医疗技术上的测量和/或控制目的的电气和/或电子元件。
2.从us2021/0118427 a1已知多层的纺织平面材料，其具有用于接纳电子控制单元的空腔，其中电子控制单元被嵌入织物中并且包括接触点，这些接触点与被设置在空腔处且被结合到织物中的导电纱线共同作用以传递电信号。
3.本发明的基本目的在于，提供一种上述类型的纺织平面材料，其能够以单一织造过工艺被制造并且适合用于以可靠的方式接纳电气和/或电子元件。电气和/或电子元件尤其被理解为微型控制器、蓄电池、电池、用于采集身体信号和运动信号的传感器、以及作用于身体的致动器。
4.纺织平面材料应优选适合长期使用和多次使用。尤其，纺织平面材料还可能被用于辅助和监测伤口治疗和/或伤口护理，尤其被用作伤口敷料或者被整合到在广泛理解的意义上的伤口敷料或伤口绷带中。
[0005]“医疗技术上的测量目的”尤其被理解为记录(生物)生理信号或电位，例如皮肤电阻、心跳、身体运动。
[0006]“医疗技术上的控制目的”尤其被理解为在诊断、治疗、康复和/或自我跟踪的范畴内对身体进行控制和/或对身体进行作用，例如诱导身体运动、电刺激肌肉和/或神经。
[0007]
为了实现该目的，根据本发明提出一种具有权利要求1的特征的纺织平面材料。
[0008]
因此，提出一种纺织平面材料，其设计方式如下。纺织平面材料包括：纵向方向；横向于纵向方向延伸的横向方向；延伸平面；与延伸平面正交的厚度方向；沿纵向方向延伸的、具有载体层的至少一个载体区段；至少一个口袋区段，该至少一个口袋区段沿纵向方向延伸并且在纵向方向上邻接载体区段且具有至少一个口袋，该至少一个口袋用于接纳电气和/或电子元件，其中该至少一个口袋包括朝向身体的第一口袋层和背离身体的第二口袋层，在第一口袋层与第二口袋层之间界定了口袋空间，其中该至少一个口袋具有在横向方向上可被进入的至少一个口袋开口，其中纺织平面材料包括沿纵向方向布置的经纱以及沿横向方向布置的纬纱，经纱和纬纱构成载体层、第一口袋层和第二口袋层，其中在厚度方向上、在第一口袋层与第二口袋层之间设有沿纵向方向延伸的且至少局部地以浮动的方式布置的可弯曲的至少一个电导体。
[0009]
以织造工艺来制造纺织平面材料可以实现连续地制造纺织平面材料以及被设置在其中或其上的口袋。将口袋布置在纺织平面材料的口袋区段中实现了有针对性地对可被接纳在其中的电气和/或电子元件进行定位。口袋在两侧或优选在一侧是可被进入的。此外，在口袋区段中，通过在口袋层之间设置以浮动的方式布置的可弯曲的电导体可以在电气和/或电子元件与电导体之间实现经改进的且更可靠的电连接。由于电导体是以浮动的方式布置的，因此与从现有技术已知的、在元件与电导体之间仅呈点式的连接相比，可以实现更大面积的连接。
[0010]
此外，朝向身体的第一口袋层保护皮肤以防不期望地触及到可被接纳的电气和/
或电子元件。背离身体的第二口袋层至少部分地覆盖电气和/或电子元件，并且防止不期望地从外部触及和/或作用于被接纳在口袋中的电气和/或电子元件。
[0011]
有利地，以浮动的方式布置的电导体可以由导电细丝、导电线或导电铜线构成。电导体优选是可编织的，并且能够沿纵向延伸方向和/或正交于纵向延伸方向弹性地变形、尤其可弯曲和/或可拉伸。此外，可设想的是，电导体在纵向方向上包括彼此平行地布置的多个细丝(尤其是纤维束)或多个铜线(尤其是由多个铜线构成的铜绞线)。
[0012]
如果在此提到电导体，那么这意味着：这样的电导体包括导电材料，尤其是涂覆有导电材料，或者由导电材料形成。在此，被认为具有导电性的导体所具有的电阻率为最大2000ohm/m、优选最大1000ohm/m、优选最大500ohm/m。这意味着，在常规的电阻测量中，长度为1m的导体节段所具有的电阻为最大2000ohm、或最大1000ohm、或最大500ohm。
[0013]
原则上，在织物中，经纱和纬纱是相互交织的，其中例如在平纹组织中，纬纱相应交替地穿过经纱上方和经纱下方，以及经纱相应交替地穿过纬纱上方和纬纱下方。相较于平纹组织，在电导体以浮动的方式布置的情况下，电导体不是交替地布置在纬纱上方和纬纱下方，而是电导体以浮动的方式在若干条、优选在多条纬纱上方延伸。
[0014]
在下文中，彼此相继的两个连结点之间的距离被称为浮动距离。已被证明为有利的是，电导体在口袋区段中所具有的浮动距离在5mm与100mm之间、尤其在5mm与50mm之间、优选在5mm与30mm之间、优选在10mm与20mm的之间。
[0015]
由于导体在口袋区段中以浮动的方式延伸，因此电导体在口袋中是易于接近的，从而使得可以例如用剪刀将电导体切断、在绝缘或涂层方面进行调整和/或提供插头等。
[0016]
还可以设想的是，电导体在口袋区段中完全以浮动的方式布置，即，在该处不具有与口袋区段的连结点。这些连结点可以存在于载体区段中和/或存在于载体区段与口袋区段之间的过渡部中。使电导体完全以浮动的方式布置在载体区段中使得在与待放入的元件连接时具有高度的灵活性，因为电导体由于缺乏连结而可以在口袋区段中移动或移位。
[0017]
在纺织平面材料的交替式的设计方案中，在纵向方向上与载体区段相反地，在口袋区段处邻接有另外的载体区段，其中口袋区段在纵向方向上布置在这些载体区段之间。因此，在该实施方式中，纺织平面材料在纵向方向上得到“载体区段-口袋区段-载体区段”的布置方式。
[0018]
还可以被证明为有利的是，在纵向方向上与口袋区段相反地，在载体区段处邻接有另外的口袋区段，其中载体区段在纵向方向上布置在这些口袋区段之间。因此，在该另外的实施方式中，纺织平面材料在纵向方向上得到“口袋区段-载体区段-口袋区段”的布置方式。
[0019]
可以被证明为特别有利的是，纺织平面材料在纵向方向上大体上连续地形成，其中载体区段和口袋区段相应地交替。由此尤其可以充分发挥以织造工艺进行连续制造的优点。
[0020]
在接纳电气和/或电子元件方面被证明为特别有利的是，第一口袋层和第二口袋层至少部分地在口袋区段中以松散的方式彼此贴放或上下放置。因此，可以简单地将元件引入口袋中。
[0021]
此外，在连续制造方面有利的是，沿纵向方向延伸的经纱从口袋区段出发在向载体区段的过渡部中被合并以构成载体层。如果纺织平面材料在纵向方向上依次分别形成有
口袋区段和载体区段，则多层的口袋区段和单层的载体区段交替。这一方面具有如下优点，即，可以利用同一条经纱同时构成载体层和口袋层，并且另一方面，在载体区段中可以构成稳定的载体层。
[0022]
此外有利地，该至少一个电导体布置在载体层上，尤其部分地被载体层包围或以其他方式被保持在其上。由此使得导体在横向方向上的运动受到经纱的限制。为了进一步固定导体被证明为有利的是，导体被至少呈点式地连结在载体层上。为此，电导体可以被纺织结合到载体层中，或者电导体可以藉由保持器件被固定在载体层上。
[0023]
在根据本发明的平面材料的进一步的改进方案中，可以设有沿纵向方向大体上彼此平行地延伸的多个电导体，其中这些电导体在横向方向上彼此间隔开，使得在按照预期使用纺织平面材料时在两个或更多个电导体之间不存在直接接触。因此，可以在纺织平面材料中并且沿纺织平面材料传输不同信号。此外，相应地可以确保导体与所接纳的电气和/或电子元件的不同触点之间的可靠连接。
[0024]
此外有利的是，电导体在载体区段中至少局部地被绝缘。由此可以防止邻近的皮肤或从外部不期望地触及或接触电导体。
[0025]
尤其还可以被证明为有利的是，该至少一个电导体在口袋区段中至少局部地没有被绝缘或被去除绝缘层，从而使得能够在该至少一个电导体与所接纳的电气和/或电子元件之间建立电接触。在被编织到纺织平面材料之前，电导体可以被提供有暴露的、非绝缘的区域。替代性地，电导体可以完全绝缘地被引入平面材料中，并且随后在口袋区段中根据需要去除绝缘层。电导体与所接纳的元件的接触优选在元件的背离身体一侧进行，从而使得电导体在朝向身体的一侧不会形成凸起轮廓。
[0026]
根据本发明的平面材料的改进方案提出，该至少一个电导体在口袋区段中被切断，从而使得电导体具有两个自由导体端部尤其以用于与电气和/或电子元件相接触。由于电导体在口袋区段中是浮动的，因此导体可以在被引入平面材料中之后(例如用剪刀)容易地被切断。
[0027]
现在，可以在被切断的电导体的自由导体端部处设置至少一个插头，从而使得能够通过插接连接与所接纳的电气和/或电子元件建立电接触。为此，插头和元件分别设有彼此相对应的连接端。因此，通过建立和断开插接连接，可以容易地连接和移除元件。
[0028]
根据另外的实施方式，被证明为有利的是，通过在横向方向上与口袋开口相反地将第一口袋层和第二口袋层合并，该至少一个口袋被闭合。因此，在连续的制造过程方面，纺织平面材料可以被编织有口袋，这些口袋在横向方向上在一侧具有口袋开口而在另一侧是闭合的。
[0029]
在横向方向上与口袋开口相反地，在该至少一个口袋处邻接有侧面区域，其中在该侧面区域中，第一口袋层和第二口袋层以平面的方式相互连接，尤其在该侧面区域中，第一口袋层和第二口袋层的沿横向方向延伸的纬纱与第一口袋层和第二口袋层的沿纵向方向延伸的经纱相互交织。此外，在平面材料的连续可制造性方面可设想的是，口袋区段的横向延伸尺寸大体上与载体区段的横向延伸尺寸相对应。
[0030]
此外有利地，在口袋处或其中设有定位器件，该定位器件用于对能够被放入口袋中的电气和/或电子元件进行定位和/或锁定。相应地，元件可以被可靠地保持在口袋中并且优选地被固定在限定的位置，从而使得电气和/或电子元件的触点和电导体彼此贴放或
相互关联。尤其，元件上的钩子以及口袋区段中的与钩子相对应的底切部可能被提供为定位器件。还可以设想元件上的磁体和口袋区段中的铁磁性材料。
[0031]
在另外的特别有利的实施方式中提出，在载体区段和/或口袋区段中设有沿纵向方向延伸的、可弹性拉伸的经纱和/或沿横向方向延伸的、可弹性拉伸的纬纱。因此，确保了纺织平面材料在身体上的良好贴合性。此外，弹性纱线在口袋区段中可以被设计成使得所引入的电气和/或电子元件保持被包围，从而防止元件从口袋掉落。此外，可以在第一口袋层和第二口袋层中提供不同弹性的纱线。尤其可设想的是，相较于第一口袋层，在第二口袋层中提供更大弹性的纱线。由此可以确保，在引入了元件的情况下，背离身体的第二口袋层比朝向身体的第一口袋层屈服程度更大，从而使元件被推离皮肤并且因此减轻对患者的皮肤的压力。
[0032]
可以根据din en iso 13934-1来模拟确定上述弹性纱线的弹性。在此，使用长度均为80mm的纱线区段来代替标准中提到的平面试样。根据所用纱线的最大拉伸伸长率来确定纱线的弹性。
[0033]
在此，被证明为有利的是，弹性纱线的最大拉伸伸长率是所使用的另外的纱线的至少1.10倍、尤其至少2.0倍，且进一步地尤其至少5.0倍、尤其至少10倍、尤其至少20倍。此外，被证明为有利的是，弹性纱线的最大拉伸伸长率在10％至300％之间的范围内、尤其在10％至200％之间的范围内，有利地在10％至100％之间的范围内、优选地在10％至20％之间的范围内。
[0034]
本发明的主题还是一种用于电气和/或电子元件的保持或承载装置，该保持或承载装置包括根据本发明的纺织平面材料。在此，纺织平面材料优选被预组装为颈带、腕带、额带、胸带或运动机能贴布(kinesio-tape)。
[0035]
还可以设想的是，平面材料被设计为绷带或包扎带，其中以限定的长度对连续制造的平面材料进行切割。因此，平面材料在纵向方向上形成带有自由端部的端部区域。平面材料的端部区域随后可以被相互连接、尤其缝合、焊接和/或粘接，从而形成环状的绷带或包扎带。替代性地，在端部区域中可以在纵向方向上设有载体区段，其中在这些载体区段处尤其可以设置尼龙搭扣或粘合剂。借助于尼龙搭扣，可以使包扎带有针对性地与邻近的身体部位相匹配。借助于粘合剂可以使平面材料被用作贴片。
[0036]
此外，要求保护一种针对医疗技术上的测量和/或控制目的装置，该装置被用于人体或动物身体，该装置包括根据本发明的保持或承载装置及保持在其上且被电接触的电气和/或电子元件，尤其是微型控制器、电池、蓄电池、用于采集身体信号和/或运动信号的传感器、和/或用于产生和/或向身体输出电信号的元件。在此，可以设想的是，通过插接连接使元件与该至少一个电导体相连接。在元件为方形体的情况下，可以在元件的朝向载体区段的侧面、朝向或背离穿通开口的侧面、和/或朝向口袋层的侧面提供该插接连接。
[0037]
本发明的其他特征、细节和优点从所附专利权利要求和附图以及对根据本发明的纺织平面材料的优选实施方式的以下描述得出。
[0038]
在附图中：
[0039]
图1示出根据本发明的纺织平面材料的朝向身体一侧的示意性俯视图；
[0040]
图2示出根据图1的纺织平面材料的示意性三维图示，其中放入有电子元件；
[0041]
图3示出沿图1中的箭头iii的方向观察的根据图1的平面材料的示意性侧视图；
[0042]
图4示出根据图1和图2的平面材料的示意性侧视图，其中向口袋中放入有电子元件；
[0043]
图5a示出被设计为绷带的本发明纺织平面材料的示意性图示，其中示出了保持器件；以及
[0044]

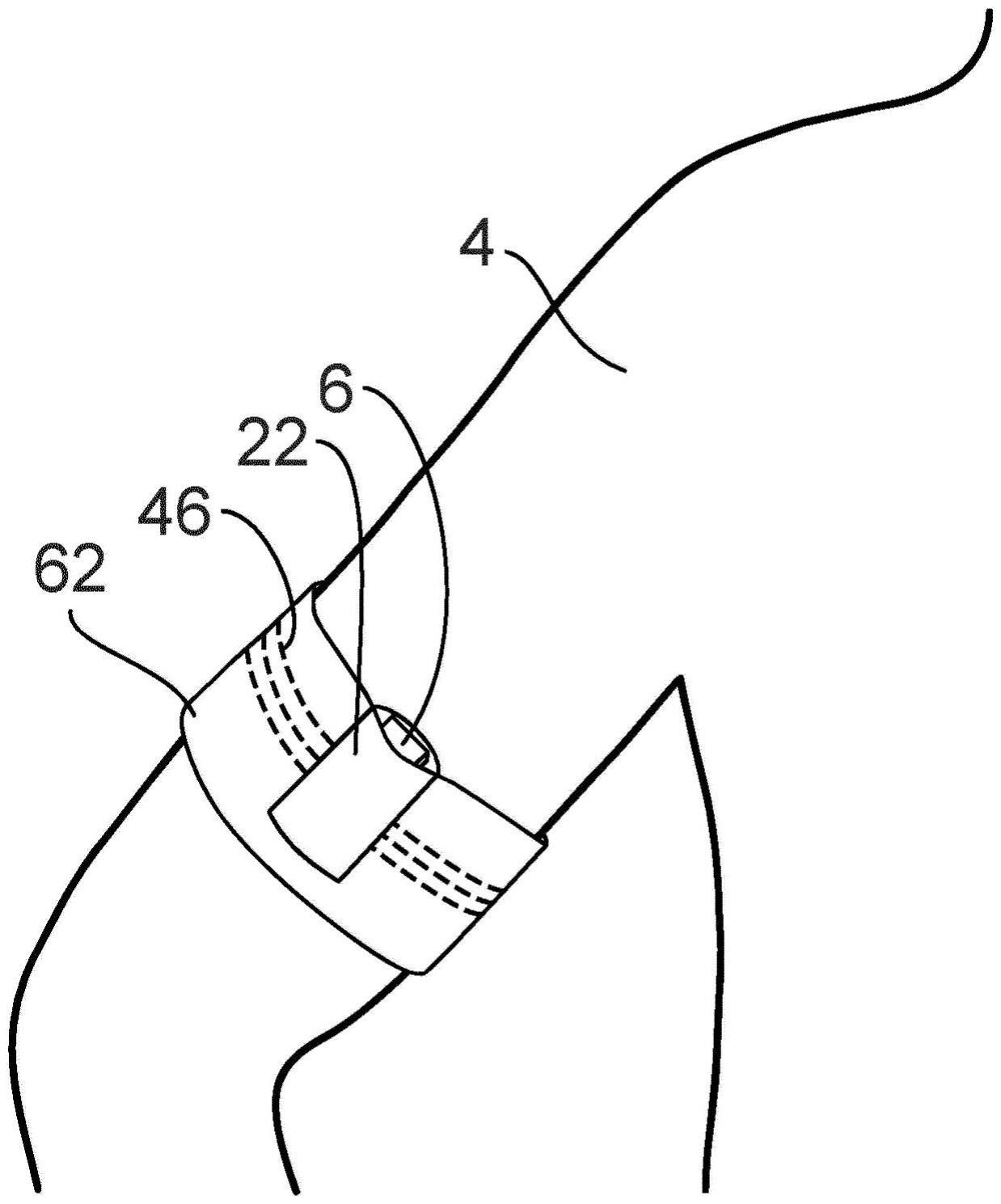

图5b示出处于在人的上臂处工作的情况下的绷带的示意图，其中在绷带中接纳有电子元件。
[0045]
这些附图示出根据本发明的纺织平面材料2并且以高度示意性的方式部分地指明了它的结构。平面材料2被提供用于贴放至人体或动物身体4并接纳至少一个电气和/或电子元件6。纺织平面材料2沿纵向方向8、横向方向10延伸并且在与图1的图平面重合的延伸平面12上延伸。此外还引入了与延伸平面12正交地延伸的厚度方向13，其可以从图3被看到。
[0046]
图1示出纺织平面材料2的由矩形框架16表示的区段18的朝向身体一侧14的俯视图。图2示出纺织平面材料2的三维图示，其中朝向身体一侧14是向上定向的，而背离身体一侧20(不可见)是向下定向的。
[0047]
纺织平面材料2的区段18包括在此处展示的情况下示例性地被设计为矩形的两个口袋22(在图1中用框架24表示)，用于接纳电气和/或电子元件6。口袋22在纵向方向8上延伸过口袋长度26，并且在横向方向10上延伸过口袋宽度28。口袋22是在横向方向10上经由在区段18的侧向边缘处所设的口袋开口30可被进入的。在横向方向10上与口袋开口30相反地，在口袋22处邻接有区段18的侧面区域32。侧面区域32在纵向方向8上延伸过口袋长度26，并且在横向方向10上在口袋22与区段18的侧向边缘之间延伸。
[0048]
相应的口袋22的区域连同相邻接的侧面区域32一起相应地构成纺织平面材料2的或区段18的口袋区段34。在纵向方向8上在这两个口袋区段34之间设置或布置有载体区段36。
[0049]
如还将在下文中详细阐述的那样，根据本发明的纺织平面材料2可以在纵向方向8上被连续地制成，因此凭借根据本发明的纺织平面材料2的连续制成的条或带能够获得平面材料2的在附图中展示的区段18作为连续的平面材料2的纵向区段。因此可以设想的是，区段18可以具有一个或多个口袋22，在这些口袋之间、在纵向方向8上(如所示地)相应地布置有载体区段36。
[0050]
在图2中同样可以看到纺织平面材料2的区段18，其中可以看出，纺织平面材料2在相应的口袋区段34中包括朝向身体的第一口袋层38和背离身体的第二口袋层40。在优选地展示的情况下，朝向身体的第一口袋层38和背离身体的第二口袋层40尤其能够以松散的方式彼此贴放和/或能够以这样的方式展开，即，使得由第一口袋层38和第二口袋层40界定口袋空间42。于是，电气和/或电子元件6可以被接纳在口袋空间42中。
[0051]
借助图2至图4可以看到，朝向身体的第一口袋层38和背离身体的第二口袋层40被合并以构成在载体区段36中所设的纺织的载体层44。载体层44在横向方向10上在平面材料2的区段18的侧向边缘之间延伸，即在平面材料的整个宽度上延伸。在纵向方向8上，载体层44在这两个口袋22之间延伸。
[0052]
优选地，除了接纳电气和/或电子元件6的功能之外，纺织平面材料2还满足使所接纳的元件6与位于口袋22的外部的另外的电气和/或电子元件电连接的功能。例如，这些元
件可以布置在同一纺织平面材料2的另外的口袋22中，或者例如可以作为电极被形成并布置在纺织平面材料2的呈电极区段的另外的功能区段上。
[0053]
为了连接或接触电气和/或电子元件6，在此实施方式中例如设有三个电导体46，这些电导体被引入纺织平面材料2中。在图1至图5中，电导体46用虚线表示。电导体46用于背离身体、朝向身体和/或在两个电气和/或电子元件6之间传输信号，其中各个电导体46可以传输不同的信号。电导体46沿纵向方向8布置且被布置成彼此平行地延伸。在载体区段36中，电导体46以这样的方式与载体层44相连接，即，使得防止电导体46在纵向方向8和/或横向方向10上发生不期望的滑动。此外，电导体46以这样的方式被结合到载体层44中，即，使得可以防止电导体46在正常使用过程中触及到彼此。此外，在口袋区段34中，电导体46没有被连结在第一口袋层38上且没有被连结第二口袋层40上。因此，电导体46在口袋22中基本上暴露在第一口袋层38与第二口袋层40之间，其中电导体可以从内部以松散的方式贴放在第一口袋层38和/或第二口袋层40上。
[0054]
下面对根据本发明的纺织平面材料的层、口袋、区域和区段的构成进行阐述。
[0055]
第一口袋层38、第二口袋层40和载体层44包括沿纵向方向8延伸的经纱48和沿横向方向10延伸的纬纱50，这些经纱和纬纱尤其被设计为不导电的纱线。
[0056]
在图2中示意性地展示了单条经纱48及单条纬纱50的走向。使经纱48和纬纱50从零位下降并将其相互交织，以便在口袋区段34中形成第二口袋层40。类似地，使另外的经纱48和纬纱50从零位抬起并将其相互交织，以形成第一口袋层38。在向口袋区段的过渡部中，使经纱48和纬纱50抬起或下降返回到零位。因此，沿纵向方向8延伸的、构成第一口袋层38的经纱48和沿纵向方向8延伸的、构成第二口袋层40的经纱48在载体区段36中被合并，以构成经编织的载体层44。对应地，由处于零位的经纱48和纬纱50构成稳定的载体层44。
[0057]
对应地，构成侧面区域32。使相应地构成第一口袋层38和第二口袋层40的纬纱50在口袋22的区域中抬起或下降。在从口袋22向侧面区域32的过渡部中，使相应的纬纱50下降或抬起返回到零位并且与另外的经纱48交织，从而使得可以在侧面区域32中构成与载体层44相当的单个纺织层。然而，替代性地，在该处还可能随后使这两个口袋层38、40以任意方式相互连接。
[0058]
尤其从图2和图3可以看到电导体46的走向。在载体区段36中，电导体46几乎完全被载体区段36中的经纱48和纬纱50所覆盖。在口袋区段34中，电导体46例如完全以浮动的方式布置。因此，电导体46在口袋区段34中没有被连结至第一口袋层38且没有被连结至第二口袋层40。在电导体46的拥有间隙和弹性的范畴内，电导体可以在口袋22内自由移动，其中电导体46在口袋区段34与载体区段36之间的过渡部中相应地具有两个连结点。因此，电导体46在口袋区段34中的浮动距离47大致对应于口袋长度26。示例性地可设想的是，电导体46以介于5mm与30mm之间的浮动距离47浮动地布置在第一口袋层38和/或第二口袋层40处。在示例性的口袋长度26为30mm且浮动距离47为5mm的情况下，电导体46被连结在口袋区段34与载体区段36之间的过渡部中以及被连结在另外的五个连结点处。在这种情况下，在口袋区段34中形成电导体46的六个浮动区域。此外，在多个电导体46的情况下，各个电导体46可以以不同的方式布置在口袋区段34和/或载体区段36中，尤其是以不同的浮动方式布置在口袋区段34中。在口袋区段中，电导体46所具有的浮动距离可以优选地在5mm与100mm之间、尤其在5mm与50mm之间、优选地在5mm与30mm之间、优选地在10mm与20mm的之间。
[0059]
在图3中，电导体46的浮动布置方式用波浪状虚线表示。在左侧的口袋22中，电导体46是连续的，其中例如具有开放触点的电气和/或电子元件6可以被放入口袋22中，使得通过使口袋22中的元件6对齐可以在元件6与电导体46之间建立贴靠连接。相应地有意义的是，电导体46在口袋区段34中能够进行电接触。电导体46可以与绝缘层一起被引入纺织平面材料2中。于是，在口袋区段34中必须去除电导体46的绝缘层。此外可设想的是，电导体46局部地不具有绝缘层，并且在将电导体46引入平面材料2的过程中将非绝缘的区域与口袋区段34对齐。在右侧的口袋22中，借助于剪刀将电导体46切断。因此，电导体46具有两个自由导体端部52。根据导体类型，自由导体端部52可以与待放入的元件6进行连接。例如，左侧的自由导体端部52可以被附接(尤其粘合或焊接)至待放入的元件6的触点。在右侧的导体端部52处设有插头54，利用该插头可以与待放入的元件6建立插接连接。电气和/或电子元件6对应地具有与插头54相对应的插槽。
[0060]
在图4中示出了根据本发明的平面材料2的口袋22。在口袋22中放入有电子元件6，该元件包括用于插头54的四个插槽。在这种情况下，平面材料2包括两个电导体46，这些电导体在其自由导体端部52处配备有插头54。插头54沿纵向方向8或厚度方向13被插入电子元件6中。为了简化和更好地对电气和/或电子元件进行对齐，在元件6和口袋22处设有定位器件55，这些定位器件在放入元件6的过程中共同作用，使得元件6和口袋22卡合在一起和/或使得用户感觉到阻力。例如，可以设想将磁体、带有底切部的锁钩、和/或粘合剂作为定位器件55。
[0061]
图5a和图5b示例性地示出根据本发明的纺织平面材料2，该纺织平面材料被组装成用于布置在手臂上的绷带60。绷带60包括口袋22和两个载体层44，这些载体层在纵向方向8上与口袋22相邻接。绷带60和被接纳在口袋22中的电子元件6构成针对医疗技术上的测量和/或控制目的的装置62。在绷带60的情况下，载体层44在纵向方向8上各自终止于自由载体端部56。在载体层44的自由载体端部56处可以相应地设有保持器件58，以便在手臂上产生粘附或固定。例如，保持器件58可以被设计为粘合点，使得平面材料2可以作为贴片被粘合到皮肤上。在图5b中替代性地示出了绷带60，该绷带在载体层44的自由载体端部56处具有尼龙搭扣。因此，自由载体端部56可以被叠合在一起，使得平面材料2可以单独地被固定在手臂上。此外，可设想的是，自由载体端部56被相互缝合，使得可以用平面材料2制造具有限定周长的绷带60。在这种情况下，特别有利的是，平面材料2具有弹性纱线48、50，使得可以制造可弹性拉伸的、可贴合皮肤的绷带60。弹性纱线48、50还可以有利地被应用于其他实施方式。
[0062]
因此，弹性纱线48、50即使在其被设置在口袋层38、40的区域中时也可以是有利的，从而使得被接纳在其中的元件6被一个或两个口袋层38、40包围并且因此无法从口袋22掉落。
