一种神经内科下肢恢复训练机构的制作方法

1.本实用新型涉及神经内科恢复训练技术领域,尤其涉及一种神经内科下肢恢复训练机构。


背景技术:

2.神经内科需要做脑补手术的患者在术后由于活动量减少、血管及组织功能减退等原因容易出现肌肉萎缩的情况,因此需要对患者的肢体进行恢复训练,现有的下肢恢复训练装置往往体型较大且刚性机构较多,在患者自行使用时若患者使用不当容易对患者造成二次伤害。
3.综上所述,本实用新型提出一种神经内科下肢恢复训练机构。


技术实现要素:

4.本实用新型的目的旨在提供一种神经内科下肢恢复训练机构。
5.为实现上述目的,本实用新型是通过这样的技术方案来实现的,一种神经内科下肢恢复训练机构,包括上下两侧的绑腿,所述绑腿呈长条状且沿长度方向设置有若干气囊,若干所述气囊依次连通,若干所述气囊通过弹性钢条进行串联连接,所述弹性钢条在若干气囊充气状态下由弯曲状态向水平状态变化,所述弹性钢条嵌入设置在所述绑腿中部沿其长度方向设置的收纳条内,上下两侧的所述绑腿之间通过伸缩带进行连接,上下两侧所述绑腿的外侧还分别设置有魔术贴,并通过所述魔术贴将上下两侧所述绑腿进行粘贴使上下两侧所述绑腿形成环状包裹在下肢。
6.进一步的,上下两侧的所述绑腿沿长度方向还分别设置有若干微型震动电机,所述微型震动电机通过设置在所述绑腿左右两端的电池包供电。
7.进一步的,上下两侧的所述绑腿的端部还分别设置有充气口,两个所述充气口通过气泵充气,所述气泵通过所述电池包供电。
8.上述方案的有益效果是:
9.本实用新型通过将上下两侧的绑腿通过魔术贴粘合包括在患者需要进行恢复训练的下肢,再通过分别启动气泵充气以及启动微型震动电机产生震动对患者的下肢进行恢复训练,在此过程中通过气泵的不断充气以及放气使得弹性钢条在弯曲以及水平的状态进行来回转变,从而达到训练恢复患者下肢膝关节的活动的目的,除此之外还通过微型震动电机的震动促进患者下肢血液的流动,从而进一步促进对患者下肢的恢复训练,本实用新型通过柔性的气囊的充放气结合弹性钢条的形变达到对患者的下肢进行训练的目的,安全性高不会产生二次伤害且易于携带并使用。
附图说明

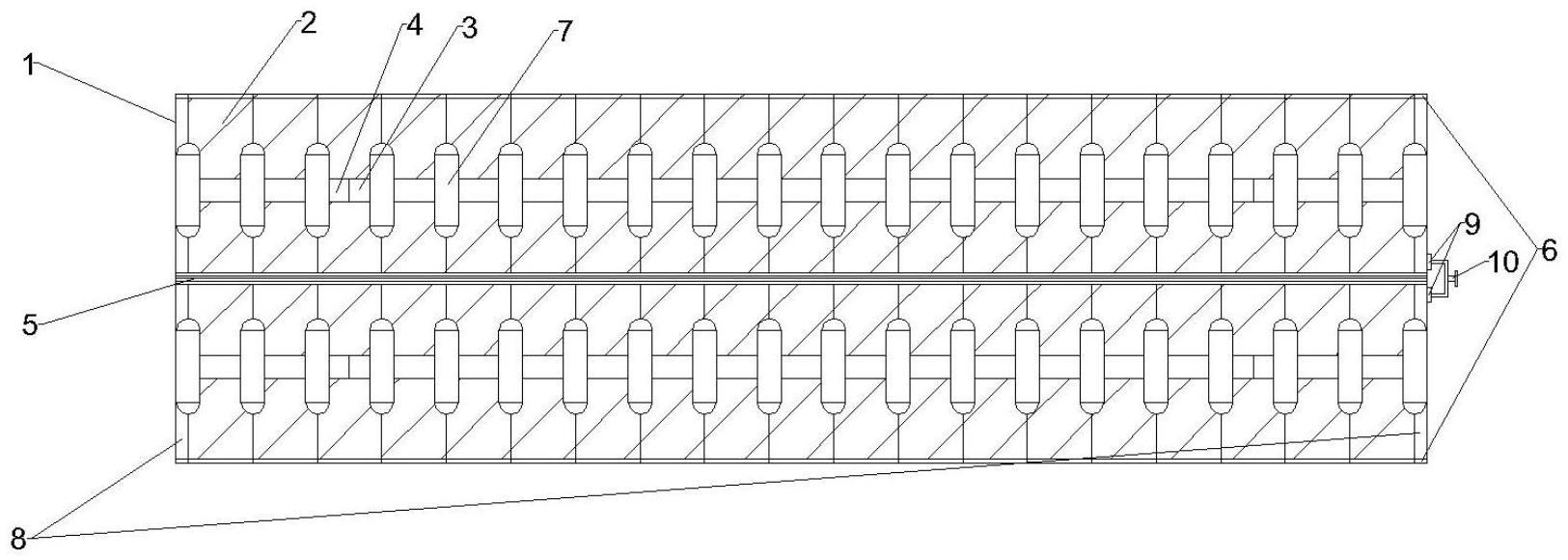

10.图1为本实用新型的一种神经内科下肢恢复训练机构的结构示意图。
11.图中:1、绑腿;2、气囊;3、弹性钢条;4、收纳条;5、伸缩带;6、魔术贴;7、微型震动电
机;8、电池包;9、充气口;10、气泵。
具体实施方式
12.下面结合说明书附图对本实用新型进一步清楚完整说明,但本实用新型的保护范围并不仅限于此。
13.实施例1:
14.如图1所示,一种神经内科下肢恢复训练机构,包括上下两侧的绑腿1,所述绑腿1呈长条状且沿长度方向设置有若干气囊2,若干所述气囊2依次连通,若干所述气囊2通过弹性钢条3进行串联连接,所述弹性钢条3在若干气囊2充气状态下由弯曲状态向水平状态变化,所述弹性钢条3嵌入设置在所述绑腿1中部沿其长度方向设置的收纳条4内,上下两侧的所述绑腿1之间通过伸缩带5进行连接,上下两侧所述绑腿1的外侧还分别设置有魔术贴6,并通过所述魔术贴6将上下两侧所述绑腿1进行粘贴使上下两侧所述绑腿1形成环状包裹在下肢。
15.在本实施例中,上下两侧的所述绑腿1沿长度方向还分别设置有若干微型震动电机7,所述微型震动电机7通过设置在所述绑腿1左右两端的电池包8供电。
16.在本实施例中,上下两侧的所述绑腿1的端部还分别设置有充气口9,两个所述充气口9通过气泵10充气,所述气泵10通过所述电池包8供电。
17.工作原理:
18.本实用新型通过将上下两侧的绑腿1通过魔术贴6粘合包括在患者需要进行恢复训练的下肢,再通过分别启动气泵10充气以及启动微型震动电机7产生震动对患者的下肢进行恢复训练,在此过程中通过气泵10的不断充气以及放气使得弹性钢条3在弯曲以及水平的状态进行来回转变,从而达到训练恢复患者下肢膝关节的活动的目的,除此之外还通过微型震动电机7的震动促进患者下肢血液的流动,从而进一步促进对患者下肢的恢复训练,本实用新型通过柔性的气囊2的充放气结合弹性钢条3的形变达到对患者的下肢进行训练的目的,安全性高不会产生二次伤害且易于携带并使用。
19.本实用新型的实施例公布的是较佳的实施例,但并不局限于此,本领域的普通技术人员,极易根据上述实施例,领会本实用新型的精神,并做出不同的引申和变化,但只要不脱离本实用新型的精神,都在本实用新型的保护范围内。


技术特征:
1.一种神经内科下肢恢复训练机构,其特征在于:包括上下两侧的绑腿,所述绑腿呈长条状且沿长度方向设置有若干气囊,若干所述气囊依次连通,若干所述气囊通过弹性钢条进行串联连接,所述弹性钢条在若干气囊充气状态下由弯曲状态向水平状态变化,所述弹性钢条嵌入设置在所述绑腿中部沿其长度方向设置的收纳条内,上下两侧的所述绑腿之间通过伸缩带进行连接,上下两侧所述绑腿的外侧还分别设置有魔术贴,并通过所述魔术贴将上下两侧所述绑腿进行粘贴使上下两侧所述绑腿形成环状包裹在下肢。2.根据权利要求1所述的一种神经内科下肢恢复训练机构,其特征在于:上下两侧的所述绑腿沿长度方向还分别设置有若干微型震动电机,所述微型震动电机通过设置在所述绑腿左右两端的电池包供电。3.根据权利要求2所述的一种神经内科下肢恢复训练机构,其特征在于:上下两侧的所述绑腿的端部还分别设置有充气口,两个所述充气口通过气泵充气,所述气泵通过所述电池包供电。

技术总结
本实用新型提出了一种神经内科下肢恢复训练机构,包括上下两侧的绑腿,所述绑腿呈长条状且沿长度方向设置有若干气囊,若干所述气囊依次连通,若干所述气囊通过弹性钢条进行串联连接,所述弹性钢条在若干气囊充气状态下由弯曲状态向水平状态变化,所述弹性钢条嵌入设置在所述绑腿中部沿其长度方向设置的收纳条内,上下两侧的所述绑腿之间通过伸缩带进行连接,上下两侧所述绑腿的外侧还分别设置有魔术贴,并通过所述魔术贴将上下两侧所述绑腿进行粘贴使上下两侧所述绑腿形成环状包裹在下肢,本实用新型具有便于使用,易于携带且不会因使用不当而产生二次伤害的优点。用不当而产生二次伤害的优点。用不当而产生二次伤害的优点。


技术研发人员:朱浩轩 欧阳晓春 刘洋 张莉 华春燕 卜维霞 管丽红 樊拖迎 张萃萍 景少巍
受保护的技术使用者:朱浩轩
技术研发日:2023.03.24
技术公布日:2023/10/21
