1.本实用新型涉及护肤品加温技术领域，更具体地说，涉及一种护肤品加温机构。


背景技术：

2.护肤品，即保护皮肤的产品，随着社会经济的不断进步和物质生活的丰富，护肤品，不再是过去只有富人才用的起的东西，现如今护肤品已走进了平常百姓家，它对人们的精神、形象提升起到了极大的作用，在冬季使用护肤品的时候，护肤品温度太低会对使人员产生强烈的不适，为了保证护肤品使用的舒适性，需要使用到护肤品加温机构对护肤品进行加热，其中申请号为“202121576378.8”所公开的“一种护肤品加温装置”，其已经解决了现有护肤品加温装置在使用时存在一定的弊端，操作较麻烦，保温效果差，降低人们的用户体验，给人们的使用过程带来了一定的不利影响的多种弊端，再经过进一步检索发现，申请号为“201420552960.4”所公开的“一种护肤品加温装置”，其通过具体的技术结构设置，切实的解决了目前，护肤品的使用温度由外界空气的自然温度决定，在外界空气温度较低的环境下，护肤品易出现冻结现象，或因为护肤品的温度较低，特别是对儿童而言，不益于使用等技术弊端，但是在实际使用时类似结构的护肤品加温机构还存在诸多缺陷，如：护肤品加温机构通常都是通过加热水源来对护肤品进行间接加热，长期使用后，内胆外部会形成水垢，清理麻烦，而且会影响加热效果，同时，护肤品加温机构对护肤品加热后，人员都是直接伸入到内胆中取护肤品，在此过程中，人员手部很容易碰触到内胆，而内胆温度较高，很容易烫伤手掌。鉴于此，我们提出一种护肤品加温机构。


技术实现要素：

3.1.要解决的技术问题
4.本实用新型的目的在于提供一种护肤品加温机构，以解决上述背景技术中提出的问题。
5.2.技术方案
6.一种护肤品加温机构，包括外壳，所述外壳的内部固定安装有螺旋状的电热丝，所述外壳的内顶部中央处焊接有内胆，且内胆位于电热丝的内部，所述内胆的顶部安装有顶盖，所述外壳前侧的顶部设有控制器；
7.所述外壳的底部中央处固定安装有马达，且马达顶部的输出端通过转动轴安装有凹型刮架，且凹型刮架的内壁与内胆的外壁接触；
8.所述内胆的内底部放置有网板，且网板顶部的中央处焊接有连接杆，且连接杆的顶端设有矩形架。
9.作为本技术技术方案的一种可选方案，所述外壳顶部的两侧焊接有焊接块，且两组焊接块之间转动安装有弧形架。
10.作为本技术技术方案的一种可选方案，所述焊接块的一侧设有插口，且弧形架的一端插入至对应的插口内部。
11.作为本技术技术方案的一种可选方案，所述弧形架的手持处套有橡胶套，且橡胶套表面设有防滑纹。
12.作为本技术技术方案的一种可选方案，所述外壳的底部焊接有支撑环，且支撑环的底部设有防滑垫。
13.作为本技术技术方案的一种可选方案，所述外壳顶部的前侧设有加水口，且加水口的内部通过螺纹结构拧入有密封塞。
14.作为本技术技术方案的一种可选方案，所述顶盖呈t型状，且顶盖的一周设有外螺纹，且内胆顶口处设有内螺纹。
15.3.有益效果
16.相比于现有技术，本实用新型的优点在于：
17.1、本技术技术方案通过设置的马达和凹型刮架，在装置使用时，可以同步控制马达带动凹型刮架围绕内胆外部转动，然后凹型刮架可以对内胆外部一周和底部进行刮除清理，避免内胆外部形成水垢层影响内胆导热效果。
18.2、本技术技术方案通过设置的网板、连接杆、矩形架，在对护肤品加热时，可以将网板放入到内底部，然后护肤品放置到网板上，因此在拿取加热后的护肤品时，可以直接手持矩形架将网板拉出内胆，从而将护肤品取出，无需将手掌伸入到内胆内部拿取护肤品，因此可以避免手掌碰触到内胆对手掌造成烫伤。
附图说明

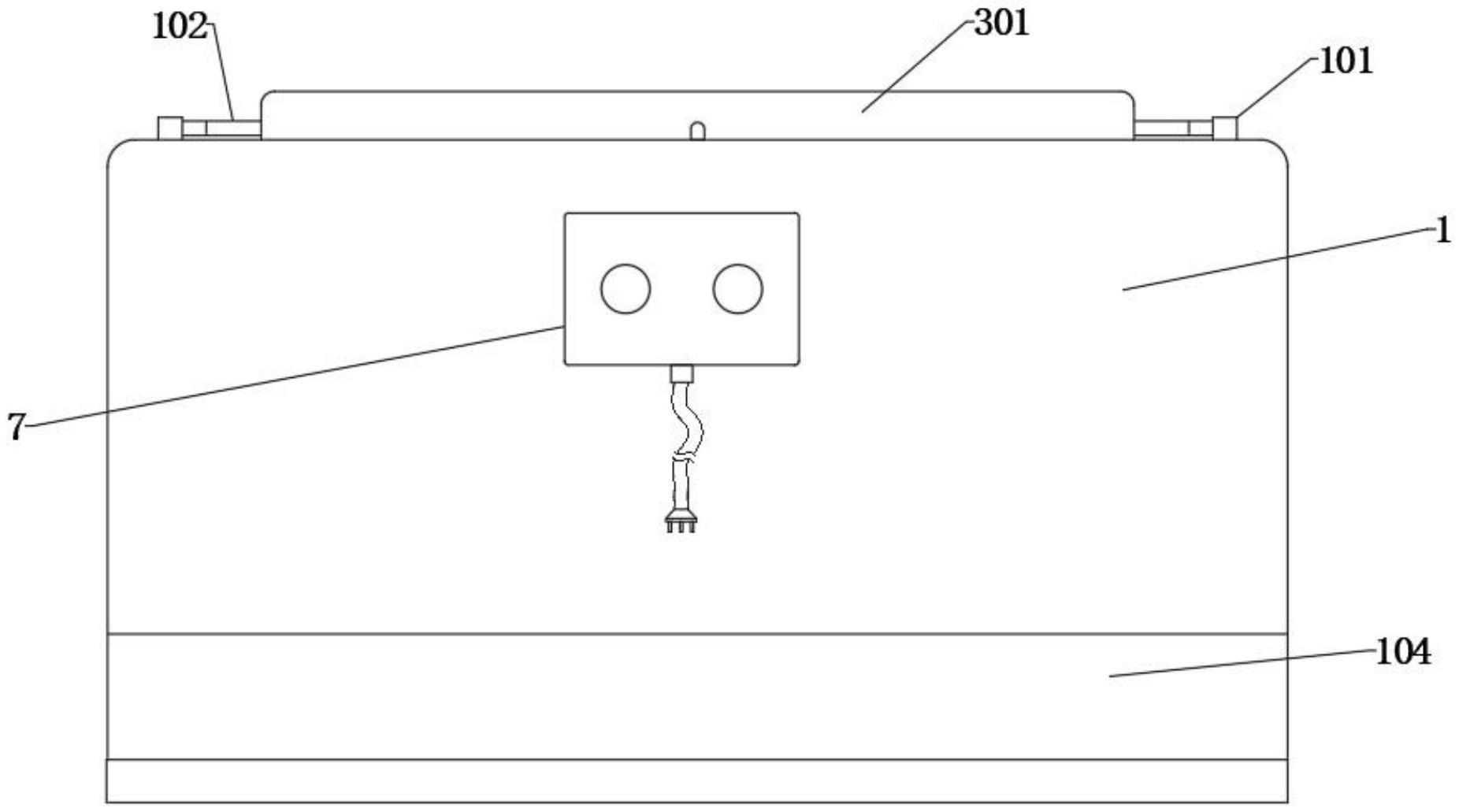

19.图1为本技术实施例中公开的一种护肤品加温机构的正视图；
20.图2为本技术实施例中公开的一种护肤品加温机构的正剖图；
21.图3为本技术实施例中公开的一种护肤品加温机构的俯视图；
22.图4为本技术实施例中公开的一种护肤品加温机构中的a部放大结构示意图。
23.图中标号说明：1、外壳；101、焊接块；102、弧形架；103、插口；104、支撑环；105、加水口；106、密封塞；2、电热丝；3、内胆；301、顶盖；4、网板；401、连接杆；402、矩形架；5、马达；6、凹型刮架；7、控制器。
具体实施方式
24.本实用新型提供一种技术方案：
25.如图1、图2、图3和图4所示，一种护肤品加温机构，包括外壳1，外壳1顶部的两侧焊接有焊接块101，且两组焊接块101之间转动安装有弧形架102，弧形架102便于人员手持携带装置，焊接块101的一侧设有插口103，且弧形架102的一端插入至对应的插口103内部，在插口103的作用喜爱弧形架102可以转动安装在两组焊接块101之间，弧形架102的手持处套有橡胶套，橡胶套提高人员手持弧形架102的舒适性，且橡胶套表面设有防滑纹，防滑纹保证人员手持弧形架102的稳定性，外壳1的底部焊接有支撑环104，支撑环104用于对装置进行固定支撑，且支撑环104的底部设有防滑垫，防滑垫保证支撑环104的支撑稳定性，外壳1顶部的前侧设有加水口105，加水口105方便人员将水源加入到外壳1内部，且加水口105的内部通过螺纹结构拧入有密封塞106，密封塞106拧入到加水口105内部进行密封，外壳1的内部固定安装有螺旋状的电热丝2，电热丝2通过导线与控制器7电性连接，电热丝2通电后
可以对外壳1内部的水源加热，外壳1的内顶部中央处焊接有内胆3，内胆3为导热材质，且内胆3位于电热丝2的内部，热水温度传递到内胆3内部，对内胆3中的护肤品进行加热，内胆3的顶部安装有顶盖301，顶盖301呈t型状，且顶盖301的一周设有外螺纹，且内胆3顶口处设有内螺纹，顶盖301拧入到内胆3的顶部进行密封，外壳1前侧的顶部设有控制器7，控制器7用于控制装置中的电器组件；
26.本实施方式中，在对护肤品进行加温时，通过加水口105将水源加入到外壳1内部，然后拧上密封塞106，将护肤品放入到内胆3中，然后拧上顶盖301密封，通过控制器7控制电热丝2工作，电热丝2通电后可以对外壳1内部的水源加热，热水温度传递到内胆3内部，对内胆3中的护肤品进行加热。
27.如图2所示，外壳1的底部中央处固定安装有马达5，马达5的型号为r300c，此处只是举例说明，可以根据需要更换，且马达5顶部的输出端通过转动轴安装有凹型刮架6，马达5贯穿外壳1的位置处设有密封轴承，且凹型刮架6的内壁与内胆3的外壁接触；
28.本实施方式中，在装置使用过程中，人员通过控制器7控制马达5带动凹型刮架6围绕内胆3转动，凹型刮架6架可以对内胆3外部一周和底部进行刮除清理，避免内胆3外部形成水垢层影响内胆3导热效果。
29.如图2所示，内胆3的内底部放置有网板4，且网板4顶部的中央处焊接有连接杆401，且连接杆401的顶端设有矩形架402，矩形架402上设有绝热套；
30.本实施方式中，在将护肤品放入到内胆3中加热时，可以将护肤品放入到网板4上，当护肤品加热完成后，拧掉顶盖301，然后手持矩形架402将网板4拉出内胆3，从而将护肤品取出，无需将手掌伸入到内胆3内部拿取护肤品，因此可以避免手掌碰触到内胆3对手掌造成烫伤。
