1.本实用新型属于运动发带技术领域，特别是涉及一种多用型运动发带。


背景技术：

2.运动发带越来越受到时尚运动青年人的喜爱，可以将头发很好的固定，使运动不受干扰。目前，运动发带功能较单一，不方便进行使用；而且现有的运动发带的大小是固定，不能根据佩戴者的需要进行调节，不方便进行使用。


技术实现要素：

3.本实用新型的目的在于提供一种多用型运动发带，解决现有的问题。
4.为解决上述技术问题，本实用新型是通过以下技术方案实现的：
5.本实用新型为一种多用型运动发带，包括主体和连接块，所述主体外表面安装有连接框架，所述连接块安装在主体外表面，所述连接框架内表面设置有连接槽，所述连接块外表面嵌合在连接槽内表面，所述连接槽内表面安装有若干限位块，所述连接块内表面设置有若干限位槽，所述限位块外表面嵌合在限位槽，所述连接块内表面设置有安装槽，所述安装槽内表面嵌合有移动板，所述移动板外表面焊接有定位杆，所述限位块内表面设置有定位槽，所述定位杆外表面嵌合在定位槽内表面，所述移动板外表面焊接有连接杆，所述连接杆外表面焊接有调节块，通过推动调节块，带动移动板以及定位杆进行移动，然后将连接块嵌合在连接槽内部，使限位块嵌合在限位槽内部，然后利用安装套筒与固定套筒内部固定弹簧的安装，带动移动板以及定位杆进行移动，使定位杆外表面嵌合在定位槽内表面，从而方便调节发带的大小，从而能够根据佩戴者的需要进行调节，从而方便发带的使用。
6.进一步地，所述安装槽内表面焊接有安装套筒，所述移动板外表面焊接有固定套筒，所述安装套筒内表面嵌合有固定弹簧，所述固定弹簧外表面嵌合在固定套筒内表面。
7.进一步地，所述安装槽内表面焊接有定位套筒，所述移动板外表面焊接有定位滑杆，所述定位滑杆外表面嵌合在定位套筒内表面。
8.进一步地，所述主体内表面设置有卡槽，所述卡槽内表面嵌合有卡块，所述卡块外表面安装有吸汗垫；通过卡槽的设置，将卡块嵌合在卡槽内部，从而方便将吸汗垫安装在主体外表面，从而方便对汗水进行吸附，能够减少在运动时汗水对佩戴者的影响，所述主体内表面设置有凹槽，所述凹槽内表面安装有反光条；通过凹槽的设置，然后将反光条安装在凹槽内部，能够保证佩戴者在夜间运动的安全。
9.本实用新型具有以下有益效果：
10.本实用新型通过推动调节块，带动移动板以及定位杆进行移动，然后将连接块嵌合在连接槽内部，使限位块嵌合在限位槽内部，然后利用安装套筒与固定套筒内部固定弹簧的安装，带动移动板以及定位杆进行移动，使定位杆外表面嵌合在定位槽内表面，从而方便调节发带的大小，从而能够根据佩戴者的需要进行调节，从而方便发带的使用；通过卡槽的设置，将卡块嵌合在卡槽内部，从而方便将吸汗垫安装在主体外表面，从而方便对汗水进
行吸附，能够减少在运动时汗水对佩戴者的影响；通过凹槽的设置，然后将反光条安装在凹槽内部，能够保证佩戴者在夜间运动的安全。
11.当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
12.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

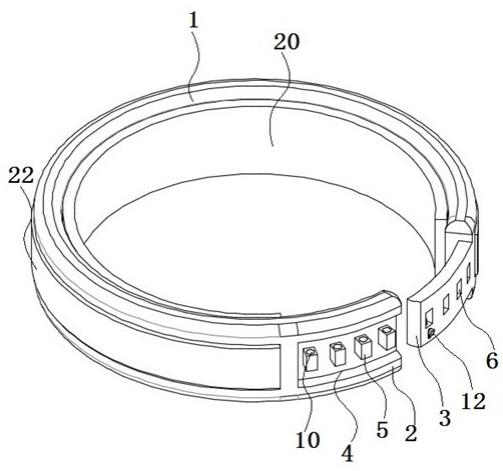

13.图1为本实用新型的整体结构示意图；
14.图2为本实用新型的主视结构示意图；
15.图3为本实用新型的俯视结构示意图；
16.图4为图3中a-a剖面结构示意图；
17.图5为图4中a部分局部放大图。
18.附图中，各标号所代表的部件列表如下：
19.1、主体；2、连接框架；3、连接块；4、连接槽；5、限位块；6、限位槽；7、安装槽；8、移动板；9、定位杆；10、定位槽；11、连接杆；12、调节块；13、安装套筒；14、固定套筒；15、固定弹簧；16、定位滑杆；17、定位套筒；18、卡槽；19、卡块；20、吸汗垫；21、安装槽；22、反光条。
实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.在本实用新型的描述中，需要理解的是，术语“上”、“中”、“外”、“内”等指示方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
22.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
23.如图所示，本实用新型为一种多用型运动发带，包括主体1和连接块3，主体1外表面安装有连接框架2，连接块3安装在主体1外表面，连接框架2内表面设置有连接槽4，连接块3外表面嵌合在连接槽4内表面，连接槽4内表面安装有若干限位块5，连接块3内表面设置有若干限位槽6，限位块5外表面嵌合在限位槽6，连接块3内表面设置有安装槽7，安装槽7内表面嵌合有移动板8，移动板8外表面焊接有定位杆9，限位块5内表面设置有定位槽10，定位杆9外表面嵌合在定位槽10内表面，移动板8外表面焊接有连接杆11，连接杆11外表面焊接有调节块12，通过推动调节块12，带动移动板8以及定位杆9进行移动，然后将连接块3嵌合
在连接槽4内部，使限位块5嵌合在限位槽6内部，然后利用安装套筒13与固定套筒14内部固定弹簧15的安装，带动移动板8以及定位杆9进行移动，使定位杆9外表面嵌合在定位槽10内表面，从而方便调节发带的大小，从而能够根据佩戴者的需要进行调节，从而方便发带的使用。
24.其中，安装槽7内表面焊接有安装套筒13，移动板8外表面焊接有固定套筒14，安装套筒13内表面嵌合有固定弹簧15，固定弹簧15外表面嵌合在固定套筒14内表面。
25.其中，安装槽7内表面焊接有定位套筒17，移动板8外表面焊接有定位滑杆16，定位滑杆16外表面嵌合在定位套筒17内表面。
26.其中，主体1内表面设置有卡槽18，卡槽18内表面嵌合有卡块19，卡块19外表面安装有吸汗垫20；通过卡槽18的设置，将卡块19嵌合在卡槽18内部，从而方便将吸汗垫20安装在主体1外表面，从而方便对汗水进行吸附，能够减少在运动时汗水对佩戴者的影响，主体1内表面设置有凹槽21，凹槽21内表面安装有反光条22；通过凹槽21的设置，然后将反光条22安装在凹槽21内部，能够保证佩戴者在夜间运动的安全。
27.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
28.以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
