一种橡胶鞋底余料修整机构的制作方法

1.本实用新型涉及鞋底修整领域,具体是一种橡胶鞋底余料修整机构。


背景技术:

2.鞋底用料的种类很多,可分为天然类底料和合成类底料两种。天然类底料包括天然底革、竹、木材等,合成类底料包括橡胶、塑料、橡塑合用材料、再生革、弹性硬纸板等,在橡胶鞋底的制造过程中,需要对塑形完成的橡胶底进行修边处理。


技术实现要素:

3.本实用设计了一种橡胶鞋底余料修整机构,相较于以往的鞋底修整机构做了结构上的改进,具有一体成型的优势,且在成型后便于对多余的溢胶进行修边处理。
4.为实现上述目的,本实用新型提供如下技术方案:一种橡胶鞋底余料修整机构,包括放置盒和塑形盒,所述放置盒顶部通过转轴转动连接有塑形盒。
5.作为本实用新型进一步的方案:所述放置盒包括放置盒主体、限位板、鞋底凹槽和连接凸起,放置盒主体一端固定连接有限位板,放置盒主体一端开设有鞋底凹槽,放置盒主体一端固定连接有连接凸起,连接凸起设有四组且对称设置在放置盒主体一端四角。
6.作为本实用新型进一步的方案:所述塑形盒包括塑性盒主体、收纳盒、塑形凹槽和连接凹槽,塑性盒主体一侧开设有凹槽,凹槽内固定连接有收纳盒,塑性盒主体一端开设有塑形凹槽,塑形凹槽与限位板相互对应,塑性盒主体一端开设有连接凹槽,连接凹槽设有四组且对称设置在塑性盒主体一端四周,连接凹槽与连接凸起一一对应。
7.作为本实用新型进一步的方案:所述收纳盒包括收纳盒主体和转动盖板,收纳盒主体一侧通过转轴转动连接有转动盖板。
8.与现有技术相比,本实用新型的有益效果是:
9.该一种橡胶鞋底余料修整机构,包括放置盒和塑形盒,所述放置盒顶部通过转轴转动连接有塑形盒,在进行使用时,将液态橡胶倒入放置盒内,转动塑形盒,使塑形盒与放置盒重合,待冷却后打开塑形盒,此时液态橡胶凝固成鞋底状,塑形盒对液态橡胶起到封边和塑性的作用。
附图说明

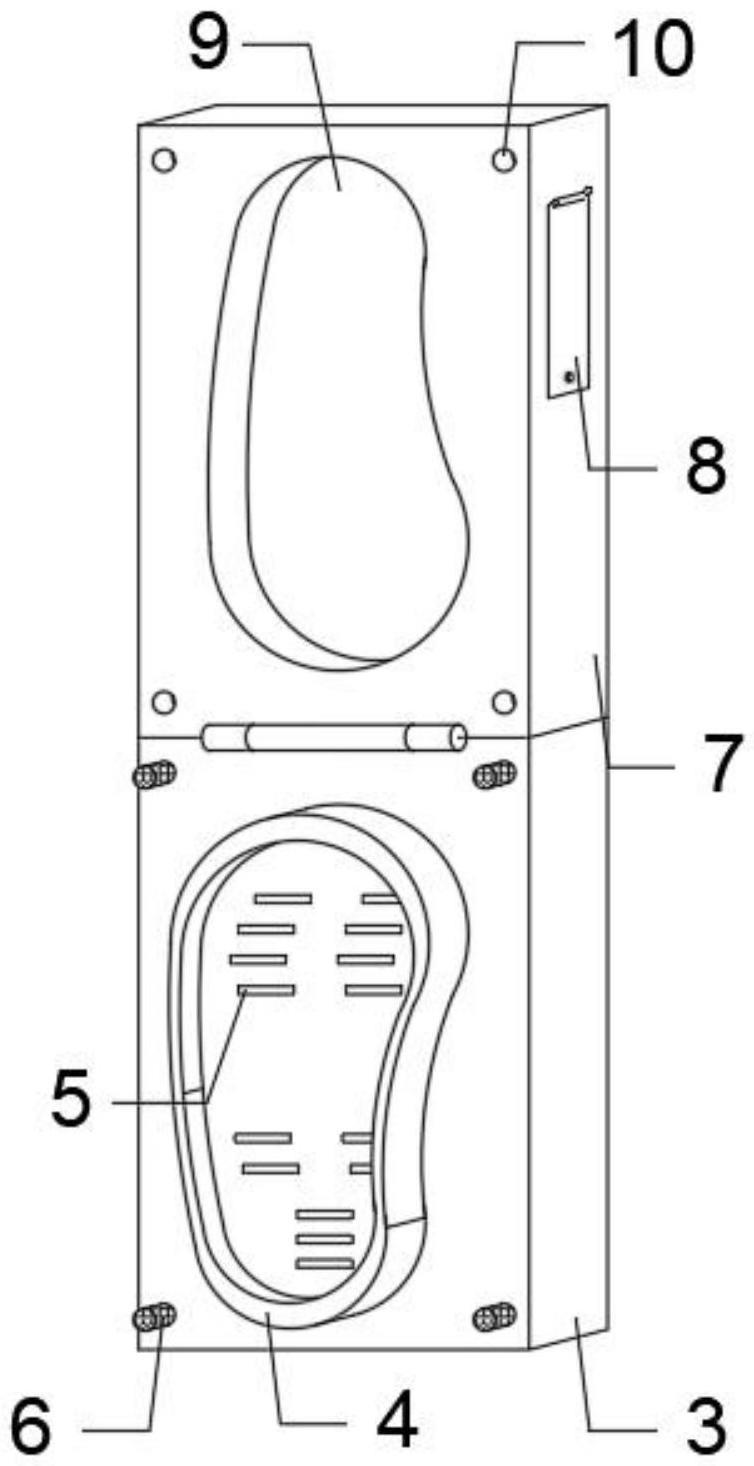

10.图1为本实用新型橡胶鞋底余料修整机构正视图;
11.图2为本实用新型橡胶鞋底余料修整机构示意图;
12.图3为本实用新型橡胶鞋底余料修整机构的收纳盒示意图。
13.如图所示:1、放置盒;2、塑形盒;3、放置盒主体;4、限位板;5、鞋底凹槽;6、连接凸起;7、塑性盒主体;8、收纳盒;9、塑形凹槽;10、连接凹槽;11、收纳盒主体;12、转动盖板。
具体实施方式
14.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。
15.请参阅图1~3,本实用新型实施例中,一种橡胶鞋底余料修整机构,包括放置盒1和塑形盒2,所述放置盒1顶部通过转轴转动连接有塑形盒2,在进行使用时,将液态橡胶倒入放置盒1内,转动塑形盒2,使塑形盒2与放置盒1重合,待冷却后打开塑形盒2,此时液态橡胶凝固成鞋底状,塑形盒2对液态橡胶起到封边和塑性的作用。
16.所述放置盒1包括放置盒主体3、限位板4、鞋底凹槽5和连接凸起6,放置盒主体3一端固定连接有限位板4,放置盒主体3一端开设有鞋底凹槽5,放置盒主体3一端固定连接有连接凸起6,连接凸起6设有四组且对称设置在放置盒主体3一端四角,在使用时,将液态橡胶倒入限位板4内,限位板4使得橡胶凝固成鞋底,鞋底凹槽5使得橡胶凝固成鞋底的防滑纹理。
17.所述塑形盒2包括塑性盒主体7、收纳盒8、塑形凹槽9和连接凹槽10,塑性盒主体7一侧开设有凹槽,凹槽内固定连接有收纳盒8,塑性盒主体7一端开设有塑形凹槽9,塑形凹槽9与限位板4相互对应,塑性盒主体7一端开设有连接凹槽10,连接凹槽10设有四组且对称设置在塑性盒主体7一端四周,连接凹槽10与连接凸起6一一对应,在使用时,将塑形盒2向下转动,使得塑形凹槽9覆盖在限位板4处,多余的液态橡胶从塑形凹槽9和限位板4的缝隙处流出,连接凸起6也同步固定在连接凹槽10内,当冷却完毕后,将塑形盒2向上转动打开即可。
18.所述收纳盒8包括收纳盒主体11和转动盖板12,收纳盒主体11一侧通过转轴转动连接有转动盖板12,收纳盒主体11内放置有切割刀片,从塑形凹槽9和限位板4的缝隙处流出的液态橡胶会凝固在缝隙内,可用切割刀片进行切割处理。


技术特征:
1.一种橡胶鞋底余料修整机构,包括放置盒(1)和塑形盒(2),其特征在于:所述放置盒(1)顶部通过转轴转动连接有塑形盒(2),放置盒(1)包括放置盒主体(3)、限位板(4)、鞋底凹槽(5)和连接凸起(6),放置盒主体(3)一端固定连接有限位板(4),放置盒主体(3)一端开设有鞋底凹槽(5),放置盒主体(3)一端固定连接有连接凸起(6),连接凸起(6)设有四组且对称设置在放置盒主体(3)一端四角。2.根据权利要求1所述的一种橡胶鞋底余料修整机构,其特征在于:所述塑形盒(2)包括塑性盒主体(7)、收纳盒(8)、塑形凹槽(9)和连接凹槽(10),塑性盒主体(7)一侧开设有凹槽,凹槽内固定连接有收纳盒(8),塑性盒主体(7)一端开设有塑形凹槽(9),塑形凹槽(9)与限位板(4)相互对应,塑性盒主体(7)一端开设有连接凹槽(10),连接凹槽(10)设有四组且对称设置在塑性盒主体(7)一端四周,连接凹槽(10)与连接凸起(6)一一对应。3.根据权利要求2所述的一种橡胶鞋底余料修整机构,其特征在于:所述收纳盒(8)包括收纳盒主体(11)和转动盖板(12),收纳盒主体(11)一侧通过转轴转动连接有转动盖板(12)。

技术总结
本实用新型公开了一种橡胶鞋底余料修整机构,涉及鞋底修整领域,包括放置盒和塑形盒,放置盒包括放置盒主体、限位板、鞋底凹槽和连接凸起,放置盒主体一端固定连接有限位板,放置盒主体一端开设有鞋底凹槽,放置盒主体一端固定连接有连接凸起,连接凸起设有四组且对称设置在放置盒主体一端四角,塑形盒包括塑性盒主体、收纳盒、塑形凹槽和连接凹槽,塑性盒主体一侧开设有凹槽,该一种橡胶鞋底余料修整机构,放置盒顶部通过转轴转动连接有塑形盒,在进行使用时,将液态橡胶倒入放置盒内,转动塑形盒,使塑形盒与放置盒重合,待冷却后打开塑形盒,此时液态橡胶凝固成鞋底状,塑形盒对液态橡胶起到封边和塑性的作用。态橡胶起到封边和塑性的作用。态橡胶起到封边和塑性的作用。


技术研发人员:童建斌 童福华 童丰立
受保护的技术使用者:开化华胜制鞋有限公司
技术研发日:2022.10.18
技术公布日:2023/9/3
