1.本实用新型属于智能手腕技术领域，尤其涉及一种防止智能手腕佩戴脱落的设备。


背景技术：

2.智能手腕佩戴设备具备部分计算功能，可连接手机及各类终端的便携式配件形式存在。
3.例如申请号为202021172567.4的中国专利，本实用新型公开了一种智能手腕带，涉及智能手腕技术领域，包括表壳，表壳一侧的顶部镶嵌有led触碰显示屏，表壳内部安装有内置锂电池，表壳底部安装有充电口，表壳底部开凿有安装槽，安装槽的内部安装有心率检测器，表壳内部且位于心率检测器的上方安装有控制机构，表壳顶部靠近led触碰显示屏的一侧安装有摄像头，表壳顶部远离摄像头的一侧安装有扬声器，表壳相对应的两侧设置有佩戴机构，本实用新型的有益效果为：该智能手腕带，通过使用带有摄像头和扬声器的智能手腕，可以使医护人员与患者之间的联系更加方便，并且可以通过内置的心率检测器对患者的心率进行检测，从而随时监测患者的身体情况，避免突发疾病和意外对患者的身体造成影。
4.然而上述技术存在一些问题：智能手腕与腕带一体成型，从而导致腕带损坏后，不便更换，导致使用佩戴时，容易掉落，因此我们提出一种防止智能手腕佩戴脱落的设备。


技术实现要素：

5.针对上述技术存在的问题，本实用新型提供了一种防止智能手腕佩戴脱落的设备，本实用新型具备通过外壳内部设置的内腔，内腔内部设置的第一限位块、第二限位块和收纳槽，配合智能手腕本体上设置的连接块和配合槽，便于智能手腕本体与外壳卡接，便于智能手腕本体拆卸安装，方便维修更换，同时利用腕带的配合，有效避免手腕掉落的优点，解决了智能手腕与腕带一体成型，从而导致腕带损坏后，不便更换，导致使用佩戴时，容易掉落的问题。
6.本实用新型是这样实现的，一种防止智能手腕佩戴脱落的设备，包括外壳、智能手腕本体，所述外壳左右两侧外壁连接有可拆卸的腕带，所述外壳下端面设有便于收纳智能手腕本体的内腔，所述内腔左右两侧分别连接有第二限位块和第一限位块，所述第二限位块和第一限位块横截面均呈l形布置，所述第二限位块和第一限位块与外壳的配合均构成有收纳槽；所述智能手腕本体左右两侧的下端均连接有连接块，所述连接块不与智能手腕本体接触的一侧构成有连接槽，所述连接槽与第二限位块和第一限位块连接，且所述智能手腕本体外表面与内腔的内侧接触。
7.作为本实用新型优选的，所述外壳上端面设有与内腔连通的放置槽。
8.作为本实用新型优选的，所述内腔的前后两侧内壁均连接有限位条。
9.作为本实用新型优选的，所述内腔的左右两侧均设有弧形槽。
10.作为本实用新型优选的，所述第二限位块上端中部连接有卡块。
11.作为本实用新型优选的，所述智能手腕本体上端连接有与放置槽契合的显示屏。
12.作为本实用新型优选的，所述智能手腕本体下端面设有配合槽，所述配合槽与限位条连接。
13.作为本实用新型优选的，所述智能手腕本体的右侧下端设有收纳卡块的卡槽。
14.作为本实用新型优选的，所述智能手腕本体的左右两侧均设有弧形台面。
15.作为本实用新型优选的，所述外壳与腕带均为一种弹性橡胶材质制成。
16.与现有技术相比，本实用新型的有益效果如下：
17.1、本实用新型通过智能手腕本体左右两侧的外表面伸入第一限位块和第二限位块内部，且第一限位块和第二限位块均伸入连接槽内部，从而实现智能手腕本体卡接在外壳上设置的内腔内部，方便拆卸安装，便于维修更换；
18.2、本实用新型通过智能手腕本体左右两侧呈弧形台面设置，与内腔左右两侧设置的弧形槽配合，方便智能手腕本体放置在内腔内部，利用第二限位块上连接的卡块与卡槽的配合，提高智能手腕本体与外壳连接的稳定性，且通过智能手腕本体下端面设置的配合槽与限位条连接，加强连接的稳固性，避免智能手腕本体脱落。
附图说明

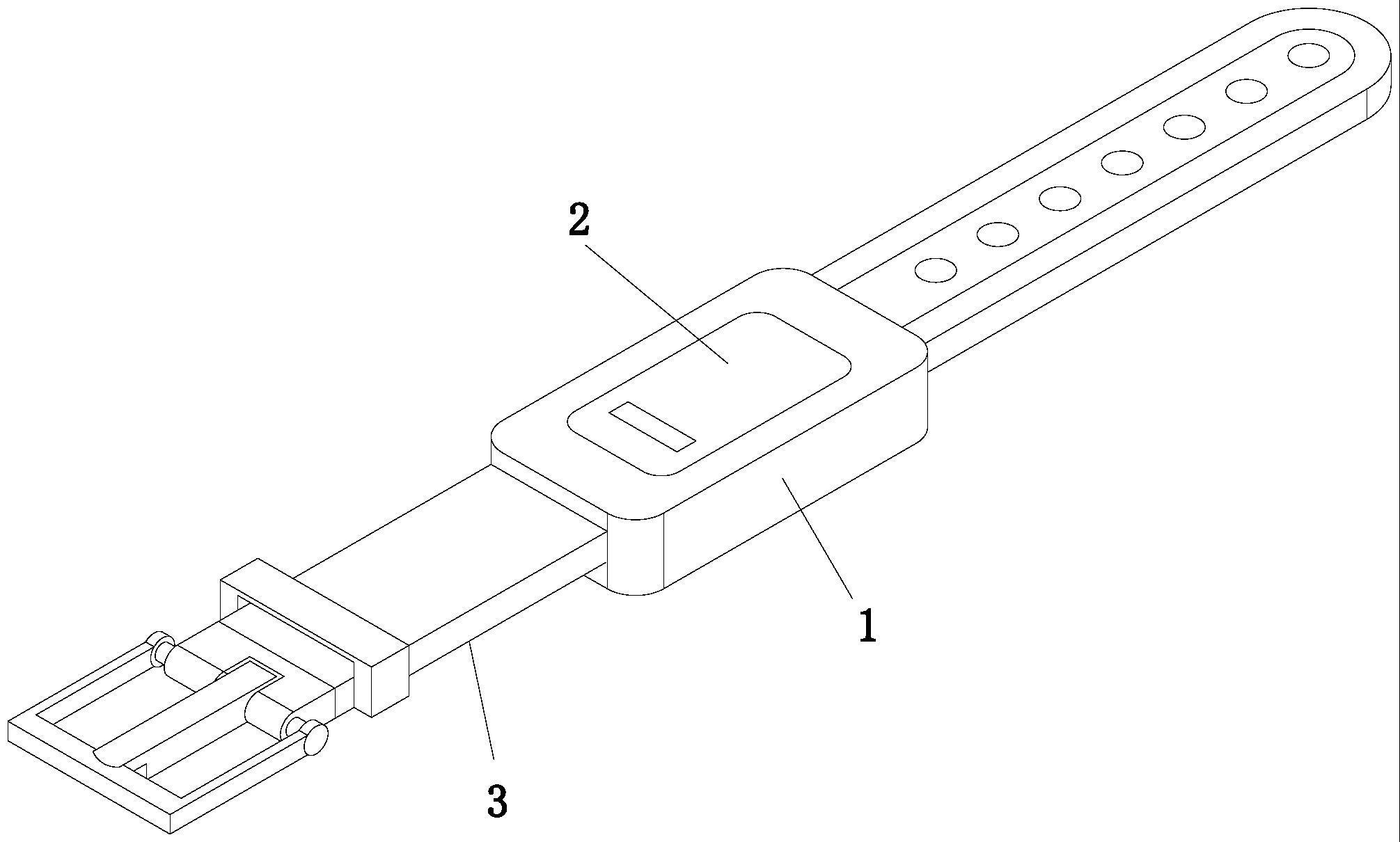

19.图1是本实用新型实施例提供的结构示意图；
20.图2是本实用新型实施例提供的外壳立体示意图；
21.图3是本实用新型实施例提供的外壳正面剖视示意图；
22.图4是本实用新型实施例提供的外壳右侧面剖视示意图；
23.图5是本实用新型实施例提供的智能手腕本体正视示意图；
24.图6是本实用新型实施例提供的智能手腕本体右侧视示意图。
25.图中：1、外壳；2、智能手腕本体；3、腕带；4、第一限位块；5、第二限位块；11、放置槽；12、内腔；13、弧形槽；14、限位条；21、显示屏；22、弧形台面；23、配合槽；24、连接槽；25、连接块；26、卡槽；41、收纳槽；51、卡块。
具体实施方式
26.为能进一步了解本实用新型的实用新型内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下。
27.下面结合附图对本实用新型的结构作详细的描述。
28.如图1至图6所示，本实用新型实施例提供的一种防止智能手腕佩戴脱落的设备，包括外壳1、智能手腕本体2，所述外壳1左右两侧外壁连接有可拆卸的腕带3，所述外壳1下端面设有便于收纳智能手腕本体2的内腔12，所述内腔12左右两侧分别连接有第二限位块5和第一限位块4，所述第二限位块5和第一限位块4横截面均呈l形布置，所述第二限位块5和第一限位块4与外壳1的配合均构成有收纳槽41；所述智能手腕本体2左右两侧的下端均连接有连接块25，所述连接块25不与智能手腕本体2接触的一侧构成有连接槽24，所述连接槽24与第二限位块5和第一限位块4连接，且所述智能手腕本体2外表面与内腔12的内侧接触；本实用新型具备通过外壳1内部设置的内腔12，内腔12内部设置的第一限位块4、第二限位
块5和收纳槽41，配合智能手腕本体2上设置的连接块25和连接槽24，便于智能手腕本体2与外壳1卡接，便于智能手腕本体2拆卸安装，方便维修更换，同时利用腕带3的配合，有效避免手腕掉落的优点。
29.如图1至图6所示，所述外壳1上端面设有与内腔12连通的放置槽11，所述内腔12的前后两侧内壁均连接有限位条14，所述内腔12的左右两侧均设有弧形槽13，所述第二限位块5上端中部连接有卡块51，所述智能手腕本体2上端连接有与放置槽11契合的显示屏21，所述智能手腕本体2下端面设有配合槽23，所述配合槽23与限位条14连接，所述智能手腕本体2的右侧下端设有收纳卡块51的卡槽26，所述智能手腕本体2的左右两侧均设有弧形台面22，所述外壳1与腕带3均为一种弹性橡胶材质制成；通过外壳1自身具备的弹性，便于智能手腕本体2收纳至内腔12内部，通过智能手腕本体2左右两侧的外表面伸入第一限位块4和第二限位块5内部，且第一限位块4和第二限位块5均伸入配合槽23内部，从而实现智能手腕本体2卡接在外壳1上设置的内腔12内部，方便拆卸安装，便于维修更换。
30.本实用新型的工作原理：
31.在使用时，首先通过外壳1自身具备的弹性，将智能手腕本体2收纳至内腔12内部，通过智能手腕本体2左右两侧的外表面伸入第一限位块4和第二限位块5内部，且第一限位块4和第二限位块5均伸入连接槽24内部，从而实现智能手腕本体2卡接在外壳1上设置的内腔12内部，方便拆卸安装，便于维修更换；通过智能手腕本体2左右两侧呈弧形台面22设置，与内腔12左右两侧设置的弧形槽13配合，方便智能手腕本体2放置在内腔12内部，利用第二限位块5上连接的卡块51与卡槽26的配合，提高智能手腕本体2与外壳1连接的稳定性，且通过智能手腕本体2下端面设置的配合槽23与限位条14连接，加强连接的稳固性，配合腕带3的使用，有效避免智能手腕本体2脱落。
