1.本实用新型涉及医疗用品技术领域,特别涉及一种具有提醒功能的饭盒。
背景技术:2.糖尿病人需要在日常生活中严格控制饮食,在餐前需要注射胰岛素,餐后两小时需要测量血糖含量,由于每次进餐前病人都需要注射胰岛素,餐后两小时又要测量和记录血糖,有些年纪较大记忆力不佳的病人,会经常忘记餐前注射胰岛素,或者餐后两小时忘记测量和记录血糖,导致病情控制效果不佳。
技术实现要素:3.本实用新型旨在至少解决现有技术中存在的技术问题之一。为此,本实用新型提出一种具有提醒功能的饭盒,能够在使用饭盒的同时对用户进行提醒。
4.根据本实用新型的第一方面实施例的具有提醒功能的饭盒,包括:
5.盒体,开设有空腔,所述空腔通过隔板分割为上腔室和下腔室,所述盒体的上方设置有开口,所述开口与所述上腔室连通,所述隔板包括第一部分和第二部分,所述第二部分向所述下腔室凹陷,所述第一部分位于所述第二部分的上方;
6.盖体,盖设于所述盒体上方;
7.用餐器具,包括第一用餐器具和第二用餐器具,所述第一用餐器具设置于所述第一部分,所述第二用餐器具设置于所述第二部分;
8.提示装置,包括第一传感器、第二传感器、第三传感器、控制芯片以及语音模块,所述第一传感器和所述第二传感器分别设置在所述第一部分的两端,所述第二传感器设置于所述第一用餐器具底部,所述第三传感器设置于所述第二用餐器具底部,所述控制芯片和所述语音模块设置于所述下腔室,所述控制芯片分别与所述第一传感器、所述第二传感器、所述第三传感器和所述语音模块电连接,所述控制芯片用于根据所述第一传感器、所述第二传感器和所述第三传感器发送的电平信号控制所述语音模块发出不同的提示音。
9.根据本实用新型实施例的具有提醒功能的饭盒,至少具有如下有益效果:通过隔板将盒体分为上腔室和下腔室,实现用餐器具和电子器件的分隔。通过将第一用餐器具和第二用餐器具分别设置于隔板的第一部分和第二部分实现用餐器具的分开放置。控制芯片与第一传感器、第二传感器、第三传感器以及语音模块连接,当盖体打开时,第一传感器触发;当第一用餐器具被使用时,第二传感器触发;当第二用餐器具被使用时,第三传感器触发;第一传感器、第二传感器和第三传感器触发会向控制芯片输出电平信号,使得控制芯片驱动语音模块发出提示音,通过设置多个传感器,在糖尿病患者使用饭盒时,在打开盒盖、使用第一用餐器具以及使用第二用餐器具时会触发不同的传感器。通过触发不同的传感器,控制芯片会根据电平信号驱动语音模块发出提示音,提醒糖尿病患者在餐前进行胰岛素注射和在餐后进行血糖测量。
10.根据本实用新型的一些实施例,所述第一部分上设置有用于固定所述第一用餐器
具的第一固定件,所述第二部分上设置有用于固定所述第二用餐器具的第二固定件。
11.根据本实用新型的一些实施例,所述隔板上还包括有凸块,所述凸块设置在所述第一部分,所述第一传感器安装于所述凸块顶部。
12.根据本实用新型的一些实施例,所述提示装置还包括蓝牙模块,所述蓝牙模块设置于所述下腔室,所述蓝牙模块与所述控制芯片电连接。
13.根据本实用新型的一些实施例,所述盒体侧面开设有第一通孔,所述语音模块安装于所述第一通孔。
14.根据本实用新型的一些实施例,所述控制芯片还包括电源接口,所述盒体侧面还开设有第二通孔,所述电源接口安装于所述第二通孔。
15.根据本实用新型的一些实施例,所述盒体侧面还开设有第三通孔,所述提示装置还设置有开关按钮,所述开关按钮安装于所述第三通孔内。
16.根据本实用新型的一些实施例,所述盖体上方开设有第四通孔,所述第四通孔连通所述上腔室。
17.根据本实用新型的一些实施例,所述盖体还包括有透明制件,所述透明制件安装于所述第四通孔内。
18.根据本实用新型的一些实施例,所述盖体顶部还设置有把手。
19.本实用新型的附加方面和优点将在下面的描述中部分给出,部分将从下面的描述中变得明显,或通过本实用新型的实践了解到。
附图说明
20.下面结合附图和实施例对本实用新型做进一步的说明,其中:

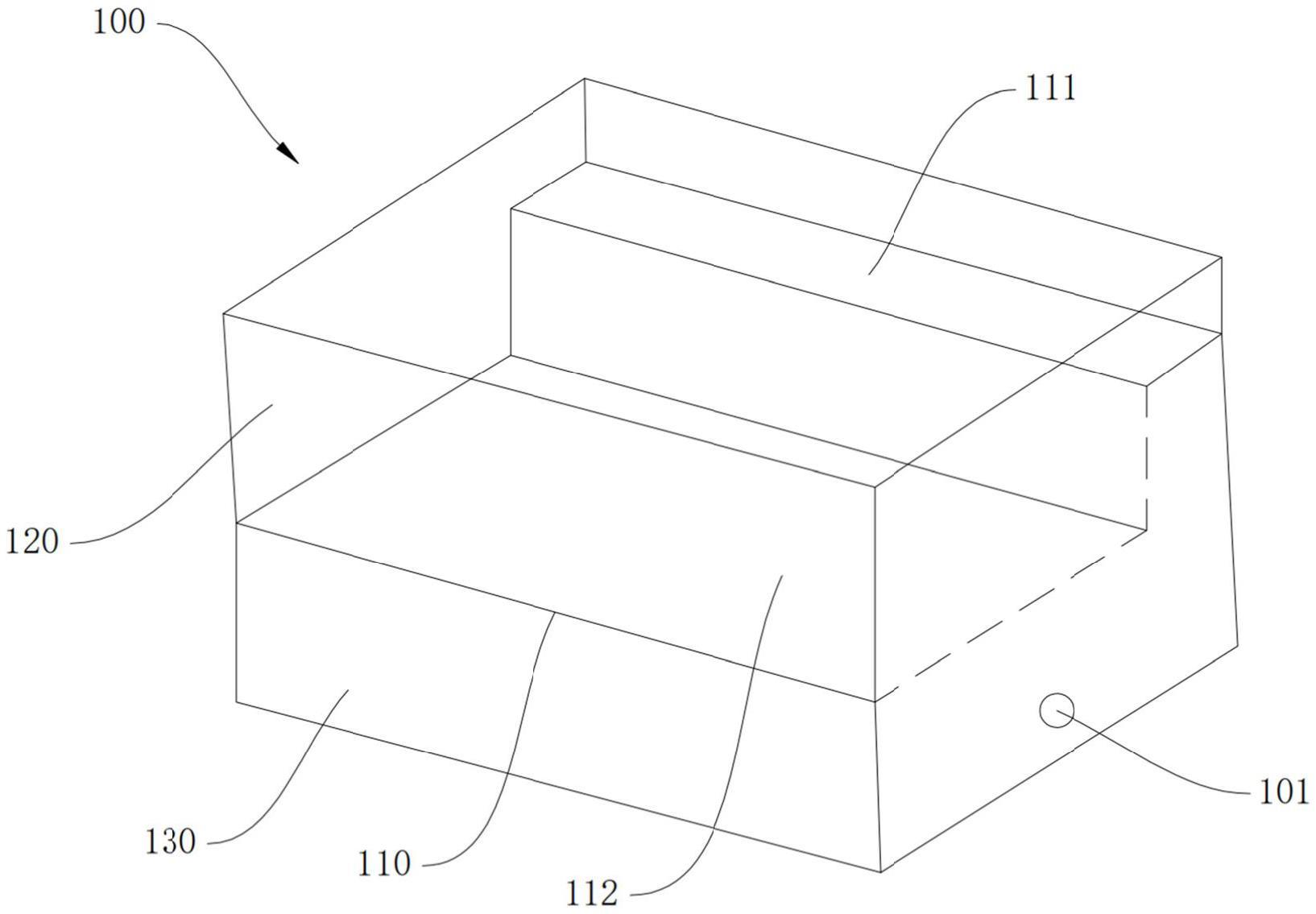

21.图1为本实用新型实施例的具有提醒功能的饭盒的盒体的示意图;
22.图2为本实用新型实施例的具有提醒功能的饭盒的盖体的示意图;
23.图3为本实用新型实施例的具有提醒功能的饭盒的盒体的局部示意图;
24.图4为本实用新型实施例的具有提醒功能的饭盒的盒体的局部示意图;
25.图5为本实用新型实施例的具有提醒功能的饭盒的提示装置的电路示意图;
26.图6为本实用新型实施例的具有提醒功能的饭盒的提示装置的结构示意图。
具体实施方式
27.下面详细描述本实用新型的实施例,所述实施例的示例在附图中示出,其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的,仅用于解释本实用新型,而不能理解为对本实用新型的限制。
28.在本实用新型的描述中,需要理解的是,涉及到方位描述,例如上、下、前、后、左、右等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
29.在本实用新型的描述中,若干的含义是一个或者多个,多个的含义是两个以上,大于、小于、超过等理解为不包括本数,以上、以下、以内等理解为包括本数。如果有描述到第
一、第二只是用于区分技术特征为目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量或者隐含指明所指示的技术特征的先后关系。
30.本实用新型的描述中,除非另有明确的限定,设置、安装、连接等词语应做广义理解,所属技术领域技术人员可以结合技术方案的具体内容合理确定上述词语在本实用新型中的具体含义。
31.参照图1、图2、图3和图6,本实用新型的具有提醒功能的饭盒包括,盒体100和盖设在盒体100上方的盖体200,盒体100内部开设有空腔,空腔通过隔板110分割为上腔室120和下腔室130,上腔室120用于放置用餐器具,下腔室130用于放置电子器件,通过将用餐器具和电子器件分别设置在不同的腔室,实现用餐器具和电子器件的分隔。盒体100的上方设置有开口,开口与上腔室120连通。隔板110包括第一部分111和第二部分112,第二部分112向下腔室130凹陷形成凹槽。盒体100内还设置有第一用餐器具和第二用餐器具,第一用餐器具设置于第一部分111,第二用餐器具设置于第二部分112,即第二用餐器具设置于凹槽内,通过将第一用餐器具设置在第一部分111,将第二用餐器具设置在第二部分112,便于用户取放用餐器具。提示装置300包括第一传感器140、第二传感器150、第三传感器160、控制芯片310以及语音模块330,控制芯片310分别与第一传感器140、第二传感器150、第三传感器160以及语音模块330电连接,第一传感器140和第二传感器150设置在第一部分111的两端,第二传感器150设置在第一用餐器具的底部,第三传感器160设置在第二用餐器具底部。当盖体200被打开时,会触发第一传感器140,然后第一传感器140向控制芯片310发送电平信号,控制芯片310在接收到来自第一传感器140电平信号后,会驱动语音模块330发送提示音。当第一用餐器具被使用时,会触发第二传感器150,然后第二传感器150向控制芯片310发送电平信号,控制芯片310在接收到来自第二传感器150发出的电平信号后,会驱动语音模块330发送提示音。当第二用餐器具被使用时,会触发第三传感器160,然后第三传感器160向控制芯片310发送电平信号,控制芯片310在接收到来自第三传感器160发出的电平信号后,会驱动语音模块330发送提示音。通过触发不同的传感器,控制芯片310会根据不同传感器发出的电平信号驱动语音模块330发出提示音,提醒糖尿病患者在餐前进行胰岛素注射和在餐后进行血糖测量。
32.可以理解的是,语音模块330还设置有音量调整单元,用户可以通过音量调整单元调整语音模块330的声音大小。
33.可以理解的是,语音模块330还可以进行双语播报,提高用户的使用体验。
34.可以理解的是,在另外的实施例中,第一用餐工具为筷子或勺子,第二用餐工具为用餐器皿,第二部分112形成的凹槽的长度、高度以及宽度均大于用餐器皿的长度、高度以及宽度,以使用餐器皿能完全放置于第二部分。
35.可以理解的是,在另外的实施例中,第一传感器140、第二传感器150和第三传感器160为微动开关,当盖体200盖合时,微动开关闭合,电路导通,控制芯片通过获取第一传感器140的导通状态,即可判断盖体200是处于开启还是闭合状态。第二传感器150设置在第一用餐器具的底部,当第一用餐器具被拿起时,微动开关打开,电路停止导通,控制芯片310通过获取第二传感器150的导通状态,即可判断第一用餐工具是否被拿起使用。第三传感器160设置在第二用餐器具的底部,当第二用餐器具被拿起时,微动开关打开,电路停止导通,控制芯片310通过获取第三传感器160的导通状态,即可判断第二用餐工具是否被拿起使
用。
36.可以理解的是,在另外的实施例中,第三传感器160为压力传感器,设置在第二用餐工具的底部,压力传感器根据不同的压力值,向控制芯片310发送不同的电平信号,控制芯片310根据接收到的不同电平信号判断第二用餐工具的使用情况。
37.可以理解的是,提示装置300还包括蓝牙模块320,蓝牙模块320设置于下腔室130,蓝牙模块320与控制芯片310电连接,控制芯片310在控制语音模块330发出对应提示音的同时,控制蓝牙模块320向用户终端发送与提示音相对应的信息,通过蓝牙模块320发送信息和语音模块330发出提示音的双重提示,提高提醒效果。
38.需要说明的是,蓝牙模块320可以根据预设的用户连接信息,跟对应的用户终端连接,并在语音模块330发出对应提示音的同时,向对应的用户终端发送提示信息。
39.可以理解的是,提示装置300处于开启状态,当第一传感器140检测到盖体200被打开,第一传感器140向控制芯片310发送对应的电平信号,控制芯片310接收到对应的电平信号后控制语音模块330发出提醒用户注射胰岛素的语音提示,并通过蓝牙模块320向用户发送信息。控制芯片310内部还设置有计时器,当第二传感器150或第三传感器160检测到用餐工具被使用,第二传感器150或第三传感器160向控制芯片发送对应的电平信号,控制芯片310接收到对应的信号后,启动计时器进行计时。当计时达到120分钟时,控制芯片310控制语音模块330发出提醒用户测量血糖浓度的语音提示,并通过蓝牙模块320向用户发送信息。当计时达到125分钟时,如果提示装置300没有被关闭,控制芯片310控制语音模块330发出提醒用户测量血糖浓度和关闭提示装置300的语音提示,如果在一定时段内,提示装置300还没有关闭,控制装置310控制蓝牙模块320向用户发送信息。
40.需要说明的是,一定时间段内可以是5分钟,也可以是10分钟,用户可以根据实际的需求调整。
41.参照图3,第一部分112上设置有用于固定第一用餐器具的第一固定件180,第一固定件180设置在第二传感器150的一侧,第二部分上112设置有用于固定第二用餐器具的第二固定件170。当第一用餐器具为勺子或筷子时,第一固定件180为固定于勺子或筷子的卡槽,通过将勺子或筷子置于卡槽内,实现对第一用餐器具的固定。当第二用餐器具为用餐器皿时,第二固定件170为吸附装置,通过对用餐器皿的底部进行吸附,避免用餐器皿脱离第二部分112。
42.可以理解的是,第一部分111远离第一固定件180的一端设置有凸块400,第一传感器140安装于凸块400顶部,使第一传感器140更接近盖体200,提高对于盖体200开启状态的检测准确性。
43.参照图1,盒体100的侧面开设有第一通孔101,语音模块330安装与第一通孔101,通过将语音模块330安装在第一通孔101,避免相关技术中,将语音模块330安装在盒体100内,导致声音较小,不利于对用户进行提醒。
44.参照图4,控制芯片310还包括电源接口340,盒体100的侧面开设有第二通孔102,电源接口340安装于第二通孔102,外接电源可以通过电源接口340为提示装置300供电或对提示装置300进行充电。
45.可以理解的是,提示装置300还设置有开关按钮,盒体的侧面还开设有第三通孔103,第三通孔103设置在第二通孔103的一侧,开关按钮安装与第三通孔103内,通过开关按
钮可以控制提示装置300的开启和关闭状态。
46.参照图2,盖体200上方开设有第四通孔220,第四通孔220连通上腔室120,用户可以通过第四通孔220观察上腔室230内的情况。
47.可以理解的是,盖体200还包括有透明制件,透明制件安装于第四通孔220内,通过在第四通孔220设置透明制件,使得用户可以通过第四通孔200观察上腔室120内的情况的同时,避免灰尘或杂物掉入上腔室120,污染用餐器具。
48.可以理解的是,盖体200的顶部还设置有用于提起盖体200的把手210。
49.可以理解的是,盖体200与盒体100之间还设置连接固定件,通过连接固定件可以使盖体200固定于盒体100上方,用户可以通过把手210提起盒体。
50.上面结合附图对本实用新型实施例作了详细说明,但是本实用新型不限于上述实施例,在所属技术领域普通技术人员所具备的知识范围内,还可以在不脱离本实用新型宗旨的前提下作出各种变化。
