1.本实用新型涉及箱包技术领域，具体为一种便携式旅行箱包。


背景技术：

2.随着生活水平的不断提高，外出旅游、工作的机会也越来越多，箱包也就成了人们的随带物品之一，旅行箱包是旅游用品中的一类，它包括有箱包体、伸缩拉杆和箱包底轮，因其使用方便而受到广泛使用。
3.但目前旅行箱的内部空间结构比较单一，只能提供存储功能，在使用时内部物品码放在一起，杂乱无章，不能对物品进行分类存放，无法为人们提供良好的舒适体验。


技术实现要素：

4.本实用新型提供了一种便携式旅行箱包，以解决背景技术中的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种便携式旅行箱包，包括箱体与箱盖，所述箱盖的后侧安装有柔性连接带，且通过柔性连接带与箱体连接，所述箱盖上安装有外拉链，且通过外拉链与箱体接合，所述箱体和箱盖和底部均安装有万向脚轮，所述箱体上安装有拉杆，所述箱体内缝制有分隔带，且分隔带的底部安装有内拉链，且通过内拉链与箱体内底部接合，所述箱盖内缝制有收纳袋，且收纳袋的袋口安装有松紧绳。
6.进一步的，所述箱体的前侧安装有双扣密码锁，所述外拉链的双拉头扣合于双扣密码锁中。
7.进一步的，所述箱体的顶部安装有上部提手，所述箱体的前侧安装有下部提手。
8.进一步的，所述箱体的外侧设有装配槽，所述拉杆位于装配槽中。
9.进一步的，所述分隔带均布于箱体内部，其底部的一端通过内拉链与箱体内底部接合。
10.进一步的，所述收纳袋均布于箱盖内部，且收纳袋的袋底与箱盖内壁接合。
11.与现有技术相比，本实用新型提供了一种便携式旅行箱包，具备以下有益效果：
12.该便携式旅行箱包，在箱体的内部设置了带有拉链的分隔带，当其拉上时能够对箱体内部空间进行分隔，可对需要携带的物品进行简单的分类放置，在箱盖的内部设置了收纳袋，可将零散物品或其他物品分类装于收纳袋中，使整个旅行箱内的物品整齐干净，取用方便，有助于提升对旅行箱的使用体验。
附图说明

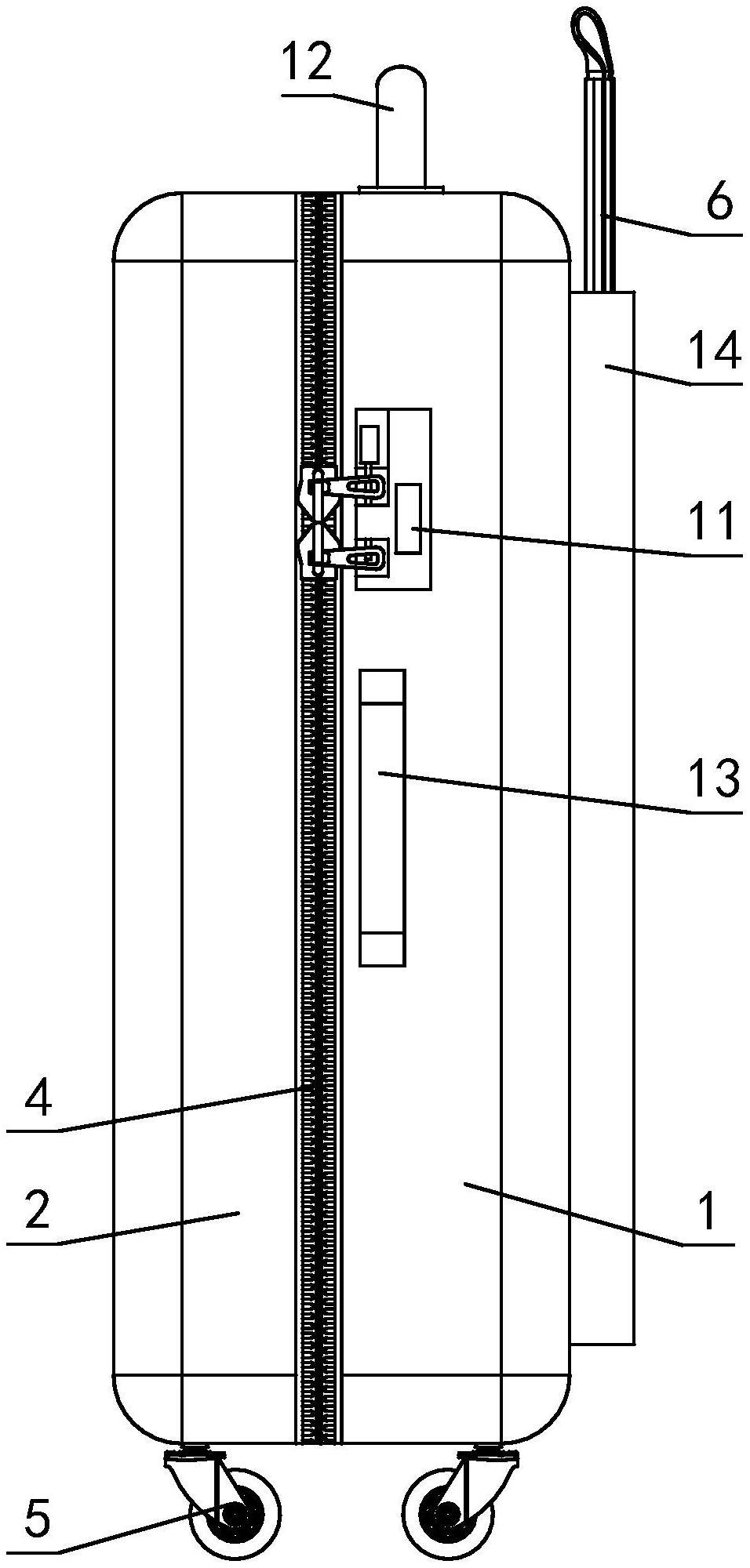

13.图1为本实用新型的结构示意图；
14.图2为本实用新型的局部剖视图；
15.图3为本实用新型的箱盖俯视图；
16.图4为本实用新型的箱体侧剖图。
17.图中：1、箱体；2、箱盖；3、柔性连接带；4、外拉链；5、万向脚轮；6、拉杆；7、分隔带；
8、内拉链；9、收纳袋；10、松紧绳；11、双扣密码锁；12、上部提手；13、下部提手；14、装配槽。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1-图4，本实用新型公开了一种便携式旅行箱包，包括箱体1与箱盖2，所述箱盖2的后侧安装有柔性连接带3，且通过柔性连接带3与箱体1连接，所述箱盖2上安装有外拉链4，且通过外拉链4与箱体1接合，所述箱体1和箱盖2和底部均安装有万向脚轮5，所述箱体1上安装有拉杆6，所述箱体1内缝制有分隔带7，且分隔带7的底部安装有内拉链8，且通过内拉链8与箱体1内底部接合，所述箱盖2内缝制有收纳袋9，且收纳袋9的袋口安装有松紧绳10，在箱体1的内部设置了带有拉链的分隔带7，当其拉上时能够对箱体1内部空间进行分隔，可对需要携带的物品进行简单的分类放置，在箱盖2的内部设置了收纳袋9，可将零散物品或其他物品分类装于收纳袋9中，使整个旅行箱内的物品整齐干净，取用方便，有助于提升对旅行箱的使用体验。
20.具体的，所述箱体1的前侧安装有双扣密码锁11，所述外拉链4的双拉头扣合于双扣密码锁11中。
21.本实施方案中，双扣密码锁11为旅行箱的常规配置结构，用来防盗，增加安全性的，双扣密码锁11是拿来锁拉链头的，把两个拉链头的圆孔扣入密码锁的锁头内，锁上密码锁就拉不开拉链。
22.具体的，所述箱体1的顶部安装有上部提手12，所述箱体1的前侧安装有下部提手13。
23.本实施方案中，上部提手12是用于人们立着提起旅行箱，下部提手13则是用于人们横着提起旅行箱。
24.具体的，所述箱体1的外侧设有装配槽14，所述拉杆6位于装配槽14中。
25.本实施方案中，装配槽14为安装结构，用于拉杆6和箱体1进行组装，拉杆6的布局，没有占据箱内的空间，而是镶嵌在外部，打造出平坦宽敞的箱内空间。
26.具体的，所述分隔带7均布于箱体1内部，其底部的一端通过内拉链8与箱体1内底部接合。
27.本实施方案中，当分隔带7通过内拉链8拉上时，能够对箱体1内部空间进行分隔，可对需要携带的物品进行简单的分类放置。
28.具体的，所述收纳袋9均布于箱盖2内部，且收纳袋9的袋底与箱盖2内壁接合。
29.本实施方案中，可将零散物品或其他物品分类装于收纳袋9中，使整个旅行箱内的物品整齐干净。
30.在使用时，在箱体1的内部设置了带有拉链的分隔带7，当其拉上时能够对箱体1内部空间进行分隔，可对需要携带的物品进行简单的分类放置，在箱盖2的内部设置了收纳袋9，可将零散物品或其他物品分类装于收纳袋9中，使整个旅行箱内的物品整齐干净，取用方便，有助于提升对旅行箱的使用体验。
31.综上所述，该便携式旅行箱包，在箱体1的内部设置了带有拉链的分隔带7，当其拉上时能够对箱体1内部空间进行分隔，可对需要携带的物品进行简单的分类放置，在箱盖2的内部设置了收纳袋9，可将零散物品或其他物品分类装于收纳袋9中，使整个旅行箱内的物品整齐干净，取用方便，有助于提升对旅行箱的使用体验。
