1.本申请涉及儿童鞋技术领域，具体而言，涉及一种儿童轻便跑鞋。


背景技术：

2.跑鞋的设计要针对于轻便、助跑、以及防滑性都要兼顾到，而现有产品主要是单方面轻便，或是弹性助跑，或是只具备防滑摩擦条纹，为了更进一步优化鞋子设计，尤其在儿童鞋方面，针对儿童群体，可对鞋子作出技术方案改进。


技术实现要素：

3.本申请实施例的目的在于提供一种儿童轻便跑鞋，其能够解决不能同时兼顾轻便、助跑、以及防滑性跑鞋的技术问题。
4.本申请实施例提供一种儿童轻便跑鞋，包括鞋帮和鞋底，鞋底中部沿下设置有与地面接触的接触面，接触面前、后端以及侧部整体环绕式设置有远离地面的悬空面，鞋底内部设置有一空腔，空腔内设置有弹性件；悬空面底部内凹设置有防滑扣体。
5.进一步地，空腔为阵列所设，且均为竖直的套管槽位形状。
6.进一步地，弹性件为一伸缩杆，伸缩杆两端外表层均设有螺旋弹簧。
7.进一步地，伸缩杆套设与套管槽位内部且贯穿，伸缩杆端部的螺旋弹簧抵接在套管槽位两端部与空腔上下内壁之间。
8.进一步地，防滑扣体为铁片材质制成。
9.进一步地，鞋底采用聚氨酯制成。
10.进一步地，鞋面上还加载有防滑条纹。
11.本实用新型的有益效果：
12.本实用新型提供的一种儿童轻便跑鞋，主要改进点在于形状以及局部设计，尽可能在减轻鞋具的负担基础上，同时确保鞋具有轻便、助跑、以及防滑性一体式的效果，使其穿戴使用上有更好体验。
附图说明
13.为了更清楚地说明本申请实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本申请的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。
14.图1为本实用新型的结构示意图。

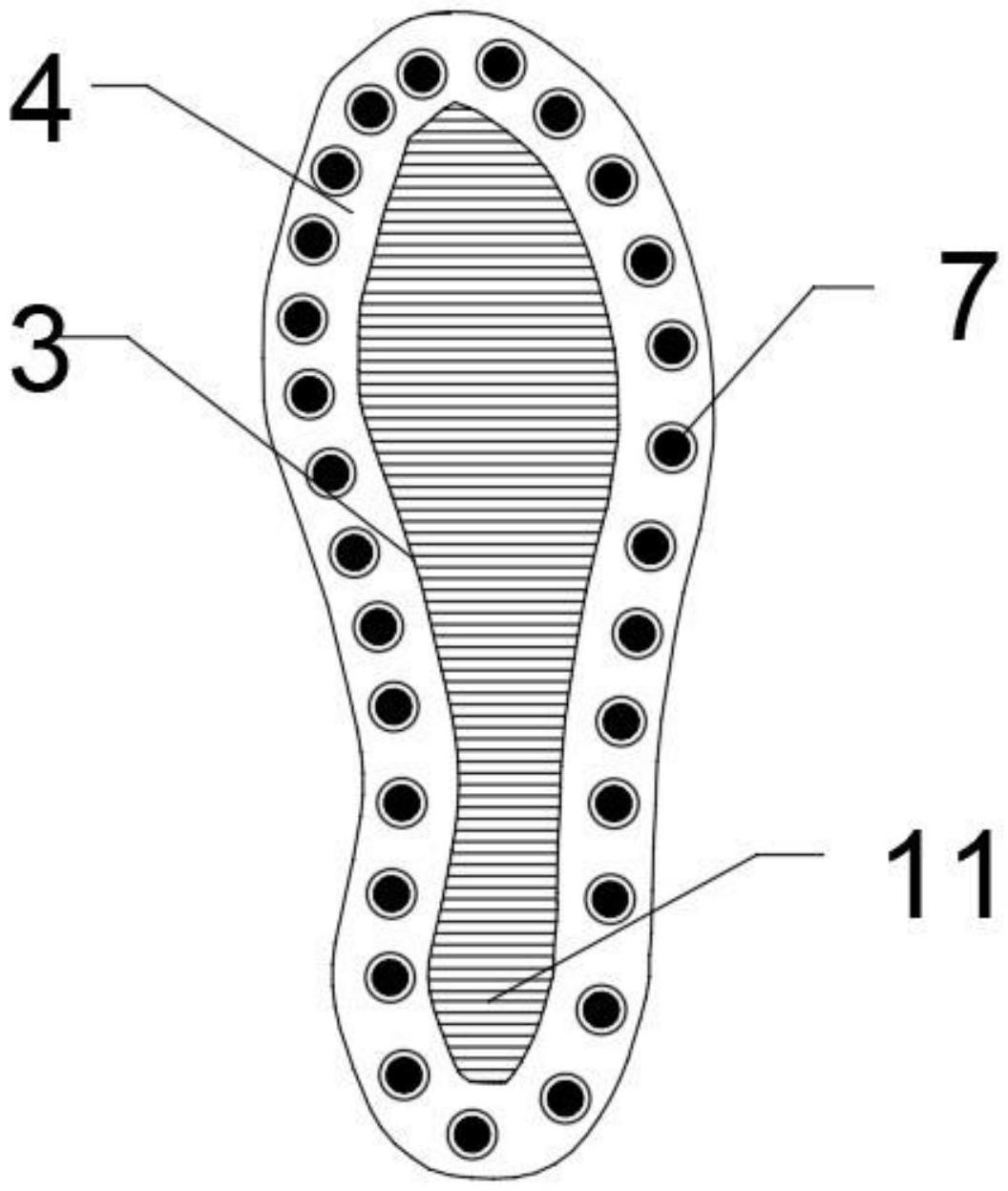

15.图2为鞋底底部结构示意图。
16.图3为空腔内部弹性件结构示意图。
17.图中附图标识分别为：鞋帮-1、鞋底-2、接触面-3、悬空面-4、空腔-5、弹性件-6、防滑扣体-7、套管槽位-8、伸缩杆-9、螺旋弹簧-10、防滑条纹-11。
具体实施方式
18.为使本申请实施例的目的、技术方案和优点更加清楚，下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本申请一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本申请实施例的组件可以以各种不同的配置来布置和设计。
19.因此，以下对在附图中提供的本申请的实施例的详细描述并非旨在限制要求保护的本申请的范围，而是仅仅表示本申请的选定实施例。基于本申请中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。
20.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
21.在本申请的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该申请产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本申请和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本申请的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
22.此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。
23.在本申请的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本申请中的具体含义。
24.请参阅图1～3，一种儿童轻便跑鞋，包括鞋帮1和鞋底2，鞋底2中部沿下设置有与地面接触的接触面3，接触面3前、后端以及侧部整体环绕式设置有远离地面的悬空面4，鞋底2内部设置有一空腔5，空腔5内设置有弹性件6；悬空面4底部内凹设置有防滑扣体7。
25.鞋子主要是由鞋帮1与鞋底2组成，而该技术方案主要在于鞋底2的设计，主要在于中部的接触面3，即在平常穿戴使用过程中，是通过接触面3与地面接触，同时在接触面3的外围，环绕式设有悬空面4，即悬空面4在日常行走过程中，悬空面4与地面有所间距。同时，在设计上鞋底2有一定厚度，在其内部设有一空腔5，空腔5中设有弹性件6，即在强烈运动，如训练、跑步过程中，受内部空腔5弹性件6弹力的作用下，鞋具会在此情况下产生助跑、省力功能，而为了防止弹力助跑强度过大，在挤压接触面3过大时，悬空面4内凹所设的防滑扣体7即也会接触地面，因此在该情况下，防滑扣体7可加强防滑效果，主要为防止弹性过大，实现与地面的粘附力增加，从而作为调节弹力平衡。
26.具体的，针对弹性件6以及防滑扣体7所设如下：
27.空腔5为阵列所设，且均为竖直的套管槽位8形状。弹性件6为一伸缩杆9，伸缩杆9两端外表层均设有螺旋弹簧10。伸缩杆9套设与套管槽位8内部且贯穿，伸缩杆9端部的螺旋
弹簧10抵接在套管槽位8两端部与空腔5上下内壁之间。
28.伸缩杆9用于连接套管槽位8与螺旋弹簧10，使二者接触，鞋底2由于采用聚氨酯制成，因此在挤压鞋底2时，鞋底2会变形，并会带动螺旋弹簧10，并随着挤压强度增加(如跑步、训练或其它强度话娱乐项目)，其弹性效果也会更好，助跑、省力也会更好。
29.防滑扣体7为铁片材质制成。由于铁片与地面的摩擦力更大，因此在接触面3挤压过大时，外围处的悬空面4就会接触到地面，内凹的铁片接触到地面，从而作为平衡弹性件6弹力过大而增加与地面的粘附力。
30.鞋面上还加载有防滑条纹11。作为鞋面与地面常规的摩擦防滑，维持在正常行走过程中，以便日常使用。
31.该整体设计带来的效果为鞋具，因此也不仅仅针对儿童群体，在各阶段也同样适用。
32.以上仅为本申请的优选实施例而已，并不用于限制本申请，对于本领域的技术人员来说，本申请可以有各种更改和变化。凡在本申请的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本申请的保护范围之内。


技术特征：
1.一种儿童轻便跑鞋，包括鞋帮(1)和鞋底(2)，鞋底(2)中部沿下设置有与地面接触的接触面(3)，接触面(3)前、后端以及侧部整体环绕式设置有远离地面的悬空面(4)，其特征在于：鞋底(2)内部设置有一空腔(5)，空腔(5)内设置有弹性件(6)；悬空面(4)底部内凹设置有防滑扣体(7)。2.根据权利要求1所述的一种儿童轻便跑鞋，其特征在于：空腔(5)为阵列所设，且均为竖直的套管槽位(8)形状。3.根据权利要求2所述的一种儿童轻便跑鞋，其特征在于：弹性件(6)为一伸缩杆(9)，伸缩杆(9)两端外表层均设有螺旋弹簧(10)。4.根据权利要求3所述的一种儿童轻便跑鞋，其特征在于：伸缩杆(9)套设与套管槽位(8)内部且贯穿，伸缩杆(9)端部的螺旋弹簧(10)抵接在套管槽位(8)两端部与空腔(5)上下内壁之间。5.根据权利要求1所述的一种儿童轻便跑鞋，其特征在于：防滑扣体(7)为铁片材质制成。6.根据权利要求1所述的一种儿童轻便跑鞋，其特征在于：鞋底(2)采用聚氨酯制成。7.根据权利要求1所述的一种儿童轻便跑鞋，其特征在于：鞋面上还加载有防滑条纹(11)。

技术总结
本申请提供一种儿童轻便跑鞋，涉及儿童鞋领域；包括鞋帮和鞋底，鞋底中部沿下设置有与地面接触的接触面，接触面前、后端以及侧部整体环绕式设置有远离地面的悬空面，鞋底内部设置有一空腔，空腔内设置有弹性件；悬空面底部内凹设置有防滑扣体；其主要改进点在于形状以及局部设计，尽可能在减轻鞋具的负担基础上，同时确保鞋具有轻便、助跑、以及防滑性一体式的效果，使其穿戴使用上有更好体验。使其穿戴使用上有更好体验。使其穿戴使用上有更好体验。


技术研发人员：贺艳梅
受保护的技术使用者：东莞市杰麟鞋业有限公司
技术研发日：2023.03.16
技术公布日：2023/9/3
