一种压胶装置的制作方法

1.本实用新型涉及压胶技术领域,尤其涉及一种压胶装置。


背景技术:

2.压胶机是一款机器,分为雨衣压胶机、帐篷压胶机和户外服装压胶机,医用防护服,是医护人员工作着装,隔离病菌、有害超细粉尘、酸性溶液以及盐溶液,保持环境清洁,采用pp无纺布材料,外覆防护服专用透气膜,透气性强,防静电,较佳的防渗透性,在抗多种有机溶剂和酸碱腐蚀的同时,具有较高的耐冲击性,机械性质强韧,质地柔软舒适,不助燃,无毒无刺激性,对皮肤无害,医用防护服在生产过程中需要使用压胶机对医用防护服进行加工。
3.中国实用新型公开了医用防护服用压胶机,专利号为cn202122137111.5,该专利公开了操作台,操作台的顶部设置有安装架,安装架的内顶壁设置有数量为两个且呈左右对称分布的安装板,两个安装板的底部均设置有分别与安装架内壁左右两侧固定连接的安装盒。该医用防护服用压胶机,通过设置压平机构,将防护服放置在操作台上,两端放置在两侧压轮的下方,启动伺服电机转动带动齿轮转动使得啮合的齿板移动,带动矩形盒与压轮同时移动,两侧压轮压着防护服的同时向两侧移动,留足中间压胶的空间方便操作,由于弹簧的压力使得压轮始终与防护服保持贴合状态,压平效果更好,实现了压平机构防止产生皱褶的目的,但是该装置在上料时十分麻烦,需要人工将两个压轮抬起后将防护服放入其中。


技术实现要素:

4.(一)实用新型目的
5.为解决背景技术中存在的技术问题,本实用新型提出一种压胶装置,可以方便上料,只需要将防护服需要压胶的地方放置于压胶组件的下方即可。
6.(二)技术方案
7.本实用新型提供了一种压胶装置,包括底板、顶板和安装板,所述顶板与所述底板均水平设置,且所述顶板与所述底板上下间隔设置,所述顶板与所述底板之间设有多根竖直设置的支撑柱,所述安装板水平设置在所述底板与所述顶板之间,所述顶板上设有用于驱动所述安装板沿上下方向移动的驱动组件,所述安装板的底端设有压胶组件,所述安装板的下方设有两组拉平组件,两组所述拉平组件分别位于所述压胶组件的左右两侧,且两组所述拉平组件与所述安装板之间均通过弹性连接组件连接。
8.优选的,所述驱动组件包括液压缸,所述液压缸的固定端与所述顶板的底端连接,所述液压缸的伸缩杆竖直向下设置,所述液压缸的伸缩杆与所述安装板的顶端连接。
9.优选的,所述压胶组件包括滑板、两个固定板和压胶辊,所述滑板滑动设置于所述安装板的底端,所述安装板上设有用于驱动所述滑板沿前后方向移动的驱动单元,两个所述固定板均竖直设置且左右间隔设置在所述滑板的底端,所述压胶辊水平设置在两个所述
固定板之间并分别与其转动连接。
10.优选的,所述驱动组件包括第一电机、第一螺杆和第一固定块,所述第一电机和所述第一固定块前后间隔设置在所述安装板的底端,所述滑板上沿前后方向设有第一螺纹通孔,所述第一螺杆沿前后方向水平设置,所述第一螺杆的一端与所述第一电机的输出轴同轴连接,所述第一螺杆的另一端穿过所述第一螺纹通孔并与所述第一固定块转动连接,所述第一螺杆与所述滑板螺纹连接。
11.优选的,所述弹性连接组件包括伸缩缸和弹簧,所述伸缩缸竖直设置,其固定端与所述安装板的顶端连接,其伸缩杆与所述拉平组件传动连接,所述弹簧套设在所述伸缩杆的外周面上,所述弹簧的一端与所述安装板连接,所述弹簧的另一端与所述伸缩缸的输出杆连接。
12.优选的,所述拉平组件包括第二电机、第二固定块、第二螺杆、铺平块和平板,所述平板水平设置,所述平板与所述伸缩缸的伸缩杆连接,所述第二电机和所述第二固定块间隔设置在所述平板的底端,所述铺平块沿左右方向设有第二螺纹通孔,所述第二螺杆沿左右方向水平设置,其一端与所述第二电机的输出轴同轴连接,其另一端依次穿过所述第二固定块和第二螺纹通孔,所述第二螺杆与所述第二固定块转动连接并与所述铺平块螺纹连接。
13.与现有技术相比,本实用新型的上述技术方案具有如下有益的技术效果:
14.本实用新型中,当需要使用该装置进行压胶操作时,将防护服需要压胶的地方放置于压胶组件的下方,并且通过驱动组件带动安装板向下移动,安装板向下移动带动弹性组件与拉平组件向下移动,并且两组拉平组件位于压胶组件的左右两侧,从而两组拉平组件与防护服接触后,将防护服需要压胶的地拉平,并且通过驱动组件继续带动安装板向下移动,挤压弹性组件,且使压胶组件与防护服接触进行压胶操作,该装置可以方便上料,只需要将防护服需要压胶的地方放置于压胶组件的下方即可。
附图说明

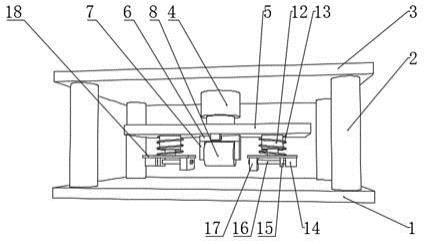

15.图1为本实用新型提出的一种压胶装置的结构示意图。
16.图2为本实用新型提出的一种压胶装置的侧视结构示意图。
17.附图标记:1、底板;2、支撑柱;3、顶板;4、液压缸;5、安装板;6、滑板;7、固定板;8、压胶辊;9、第一电机;10、第一螺杆;11、第一固定块;12、伸缩缸;13、弹簧;14、第二电机;15、第二固定块;16、第二螺杆;17、铺平块;18、平板。
具体实施方式
18.为使本实用新型的目的、技术方案和优点更加清楚明了,下面结合具体实施方式并参照附图,对本实用新型进一步详细说明。应该理解,这些描述只是示例性的,而并非要限制本实用新型的范围。此外,在以下说明中,省略了对公知结构和技术的描述,以避免不必要地混淆本实用新型的概念。
19.在实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特
定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。
20.在实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,焊接、铆接、粘接等,也可以是可拆卸连接,螺纹连接、键连接、销连接等,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
21.如图1-2所示,本实用新型提出的一种压胶装置,包括底板1、顶板3和安装板5,所述顶板3与所述底板1均水平设置,且所述顶板3与所述底板1上下间隔设置,所述顶板3与所述底板1之间设有多根竖直设置的支撑柱2,所述安装板5水平设置在所述底板1与所述顶板3之间,所述顶板3上设有用于驱动所述安装板5沿上下方向移动的驱动组件,所述安装板5的底端设有压胶组件,所述安装板5的下方设有两组拉平组件,两组所述拉平组件分别位于所述压胶组件的左右两侧,且两组所述拉平组件与所述安装板5之间均通过弹性连接组件连接。
22.本实用新型中,当需要使用该装置进行压胶操作时,将防护服需要压胶的地方放置于压胶组件的下方,并且通过驱动组件带动安装板5向下移动,安装板5向下移动带动弹性组件与拉平组件向下移动,并且两组拉平组件位于压胶组件的左右两侧,从而两组拉平组件与防护服接触后,将防护服需要压胶的地拉平,并且通过驱动组件继续带动安装板5向下移动,挤压弹性组件,且使压胶组件与防护服接触进行压胶操作,该装置可以方便上料,只需要将防护服需要压胶的地方放置于压胶组件的下方即可。
23.在一个可选的实施例中,所述驱动组件包括液压缸4,所述液压缸4的固定端与所述顶板3的底端连接,所述液压缸4的伸缩杆竖直向下设置,所述液压缸4的伸缩杆与所述安装板5的顶端连接,通过液压缸4可以带动安装板5上下移动。
24.在一个可选的实施例中,所述压胶组件包括滑板6、两个固定板7和压胶辊8,所述滑板6滑动设置于所述安装板5的底端,所述安装板5上设有用于驱动所述滑板6沿前后方向移动的驱动单元,两个所述固定板7均竖直设置且左右间隔设置在所述滑板6的底端,所述压胶辊8水平设置在两个所述固定板7之间并分别与其转动连接,通过驱动单元带动滑板6移动,滑板6移动时带动固定板7移动,从而当压胶辊8与防护服接触后跟随固定板7移动进行压胶操作。
25.在一个可选的实施例中,所述驱动组件包括第一电机9、第一螺杆10和第一固定块11,所述第一电机9和所述第一固定块11前后间隔设置在所述安装板5的底端,所述滑板6上沿前后方向设有第一螺纹通孔,所述第一螺杆10沿前后方向水平设置,所述第一螺杆10的一端与所述第一电机9的输出轴同轴连接,所述第一螺杆10的另一端穿过所述第一螺纹通孔并与所述第一固定块11转动连接,所述第一螺杆10与所述滑板6螺纹连接,通过第一电机9带动第一螺杆10转动,第一螺杆10转动带动与其螺纹连接的滑板6移动。
26.在一个可选的实施例中,所述弹性连接组件包括伸缩缸12和弹簧13,所述伸缩缸12竖直设置,其固定端与所述安装板5的顶端连接,其伸缩杆与所述拉平组件传动连接,所述弹簧13套设在所述伸缩杆的外周面上,所述弹簧13的一端与所述安装板5连接,所述弹簧
13的另一端与所述伸缩缸12的输出杆连接,通过伸缩缸12可以保证平板18能沿上下方向竖直移动,并且其外端套设的弹簧13可以使安装板5向上移动时, 平板18能够复位方便下一次操作。
27.在一个可选的实施例中,所述拉平组件包括第二电机14、第二固定块15、第二螺杆16、铺平块17和平板18,所述平板18水平设置,所述平板18与所述伸缩缸12的伸缩杆连接,所述第二电机14和所述第二固定块15间隔设置在所述平板18的底端,所述铺平块17沿左右方向设有第二螺纹通孔,所述第二螺杆16沿左右方向水平设置,其一端与所述第二电机14的输出轴同轴连接,其另一端依次穿过所述第二固定块15和第二螺纹通孔,所述第二螺杆16与所述第二固定块15转动连接并与所述铺平块17螺纹连接,通过第二电机14带动第二螺杆16转动,由于铺平块17与第二螺杆16螺纹连接,从而第二螺杆16转动带动铺平块17移动,两个铺平块17与防护服接触后相互远离从而将防护服需要拉平的地方拉平,方便压胶组件压胶。
28.应当理解的是,本实用新型的上述具体实施方式仅仅用于示例性说明或解释本实用新型的原理,而不构成对本实用新型的限制。因此,在不偏离本实用新型的精神和范围的情况下所做的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。此外,本实用新型所附权利要求旨在涵盖落入所附权利要求范围和边界、或者这种范围和边界的等同形式内的全部变化和修改例。
