1.本实用新型涉及一种智能头盔,特别是涉及一种具备多角度防护的智能头盔,属于头盔技术领域。


背景技术:

2.智能头盔是一种新型设备名词,通过技术人员结合高新网格科技产品把一个普通的头盔升级,达到所需的智能功能,智能头盔也分为:智能安全帽、头盔式摄像机、取证头盔、对讲头盔、通讯头盔、热成像头盔、单目显示智能头盔及蓝牙对讲头盔等等。
3.目前的智能头盔前端的摄像头以及后端的警示灯都嵌入在头盔的内部,其外壳体与头盔的外部相平齐,安装更加美观,且在使用的过程中利用外壳进行安全防护。
4.本申请发明人发现:受到撞击的情况下,摄像头以及警示灯的外壳体会直接造成冲击,其外壳体为塑料材质,强度不高,易损坏,影响装置的使用寿命;
5.为此设计一种具备多角度防护的智能头盔来优化上述问题。


技术实现要素:

6.本实用新型的主要目的是为了提供一种具备多角度防护的智能头盔,头盔本体顶部环形槽的设置,利用环形槽内部的转辊以及橡胶带配合使用,并将橡胶带的两端连接围成环形,同时环形外径大于头盔本体底端的外径,使得头盔在受到外部撞击的情况下,利用橡胶带能够进行多角度的缓冲减震,并通过转辊控制橡胶带在环形槽的内部能够旋转,提高了使用过程中的缓冲效果,环形槽内部充气囊的设置,配合充气管与气囊垫之间导通,使得在受到外部冲击的情况下,转辊能够对充气囊进行挤压,将其内部的气体冲入到气囊垫的内部,增加头盔本体内部的防护效果。
7.本实用新型的目的可以通过采用如下技术方案达到:
8.一种具备多角度防护的智能头盔,包括头盔本体,所述头盔本体的前端部安装有摄像头模块,所述头盔本体的后端部安装有警示灯模块,所述头盔本体的外侧开设有环形槽,所述环形槽位于摄像头模块、警示灯模块的顶部,所述环形槽的上下端部之间均匀转动安装有转辊,所述转辊的外侧设置有橡胶带,所述橡胶带的两端之间设置有连接机构,所述橡胶带所围成的环形外径大于头盔本体底部的外径。
9.优选的:所述橡胶带的内部开设有气腔,所述气腔沿橡胶带长度方向开设。
10.优选的:所述橡胶带的顶部皆设置有斜面,所述橡胶带的外侧设置有防滑纹。
11.优选的:所述头盔本体的内侧贴合有气囊垫,且气囊垫的形状为半球形。
12.优选的:所述连接机构包括卡槽、卡块和定位螺钉,所述卡槽开设在橡胶带的一端,所述卡块固定在橡胶带的另一端,所述卡槽的顶部安装有定位螺钉,所述定位螺钉贯穿卡槽和卡块。
13.优选的:所述环形槽的顶部与底部皆开设有滑槽,所述滑槽的内部皆滑动设置有滑块,所述转辊的两端皆与滑块转动连接,所述环形槽内部远离开口处的一端均匀固定有
充气囊。
14.优选的:所述充气囊的底部与气囊垫之间皆设置有充气管。
15.本实用新型的有益效果为:
16.本实用新型提供的一种具备多角度防护的智能头盔,头盔本体顶部环形槽的设置,利用环形槽内部的转辊以及橡胶带配合使用,并将橡胶带的两端连接围成环形,同时环形外径大于头盔本体底端的外径,使得头盔在受到外部撞击的情况下,利用橡胶带能够进行多角度的缓冲减震,并通过转辊控制橡胶带在环形槽的内部能够旋转,提高了使用过程中的缓冲效果;
17.环形槽内部充气囊的设置,配合充气管与气囊垫之间导通,使得在受到外部冲击的情况下,转辊能够对充气囊进行挤压,将其内部的气体冲入到气囊垫的内部,增加头盔本体内部的防护效果。
附图说明

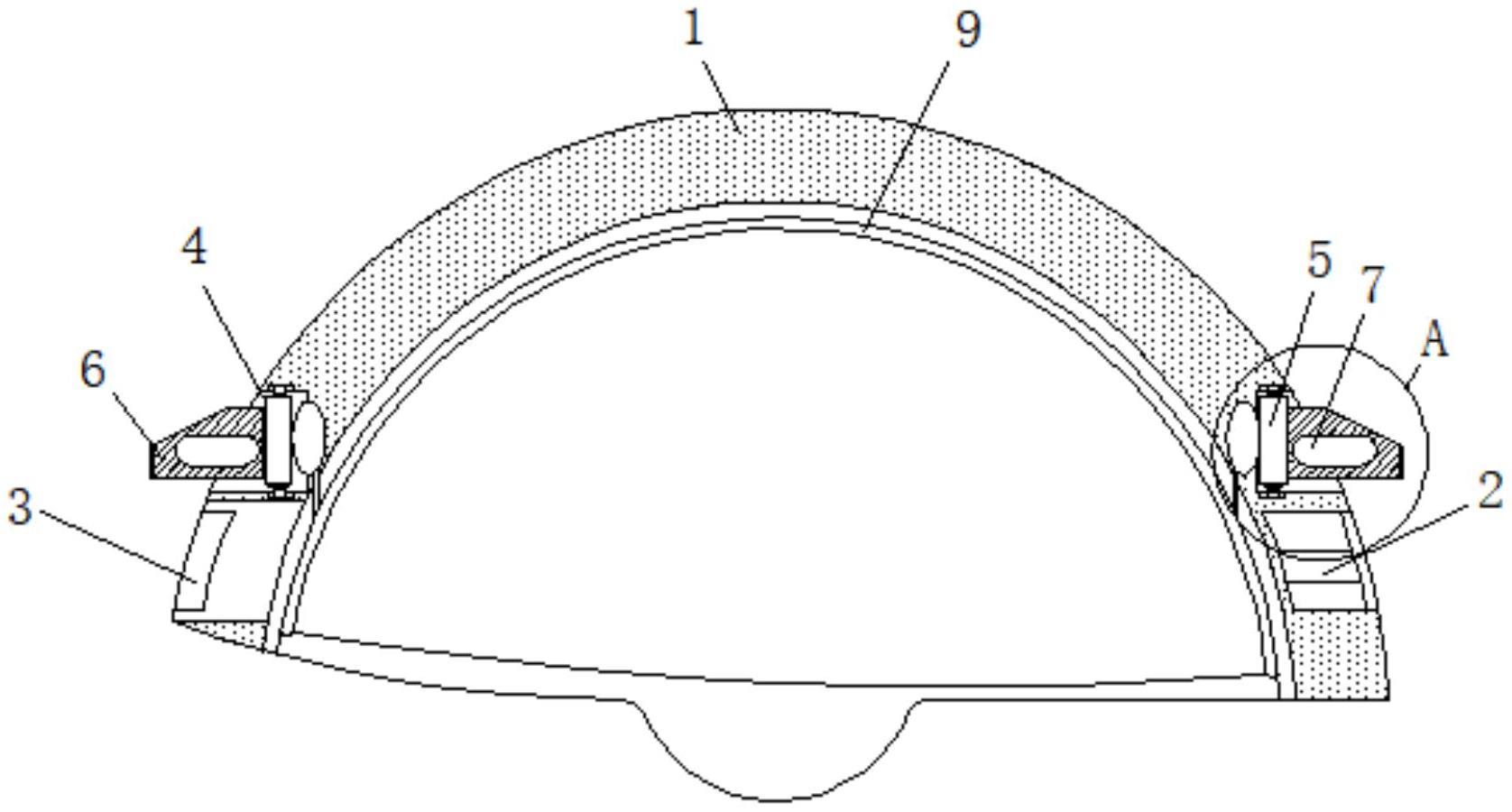

18.图1为本实用新型的主视剖视图;
19.图2为本实用新型的主视图;
20.图3为本实用新型的图1中a处结构放大图;
21.图4为本实用新型的图2中b处结构放大图。
22.图中:1、头盔本体;2、摄像头模块;3、警示灯模块;4、环形槽;5、转辊;6、橡胶带;7、气腔;8、连接机构;9、气囊垫;10、滑槽;11、滑块;12、充气囊;13、充气管;14、卡槽;15、卡块;16、定位螺钉。
具体实施方式
23.为使本技术领域人员更加清楚和明确本实用新型的技术方案,下面结合实施例及附图对本实用新型作进一步详细的描述,但本实用新型的实施方式不限于此。
24.实施例一
25.如图1-图4所示,本实施例提供了一种具备多角度防护的智能头盔,包括头盔本体1,头盔本体1的前端部安装有摄像头模块2,头盔本体1的后端部安装有警示灯模块3,头盔本体1的外侧开设有环形槽4,环形槽4位于摄像头模块2、警示灯模块3的顶部,环形槽4的上下端部之间均匀转动安装有转辊5,转辊5的外侧设置有橡胶带6,橡胶带6的两端之间设置有连接机构8,橡胶带6所围成的环形外径大于头盔本体1底部的外径,橡胶带6的内部开设有气腔7,气腔7沿橡胶带6长度方向开设,橡胶带6的顶部皆设置有斜面,橡胶带6的外侧设置有防滑纹。
26.在头盔受到外部撞击的情况下,由于橡胶带6所围成的环形外径大于头盔本体1底部的外径,橡胶带6先与物体之间接触,利用橡胶带6自身弹性可形变的特征,进行缓冲防护,避免撞击时直接对摄像头以及警示灯的外壳体直接造成冲击,另外由于转辊5使橡胶带6能够转动,能够提高缓冲减震的效果,并进行多角度的防护。
27.实施例二
28.在本实施例中,如图1-图4所示,头盔本体1的内侧贴合有气囊垫9,且气囊垫9的形状为半球形。
29.用气囊垫9的使用,能够贴合在使用者头部与头盔内侧之间,在头盔的内部进行安全防护。
30.在本实施例中,连接机构8包括卡槽14、卡块15和定位螺钉16,卡槽14开设在橡胶带6的一端,卡块15固定在橡胶带6的另一端,卡槽14的顶部安装有定位螺钉16,定位螺钉16贯穿卡槽14和卡块15。
31.在受到撞击,摩擦导致橡胶带6损坏时,将定位螺钉16取下,完后将卡块15从卡槽14的内部抽出,完成橡胶带6的拆卸。
32.在本实施例中,环形槽4的顶部与底部皆开设有滑槽10,滑槽10的内部皆滑动设置有滑块11,转辊5的两端皆与滑块11转动连接,环形槽4内部远离开口处的一端均匀固定有充气囊12。
33.在橡胶带6受到冲击力时,会对转辊5造成挤压,转辊5水平滑动,对充气囊12进行挤压,利用充气囊12再次进行缓冲防护。
34.在本实施例中,充气囊12的底部与气囊垫9之间皆设置有充气管13。
35.在充气囊12形变之后其内部的气体会通过充气管13进入到充气囊12的内部,增加内部防护效果。
36.以上所述,仅为本实用新型进一步的实施例,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型所公开的范围内,根据本实用新型的技术方案及其构思加以等同替换或改变,都属于本实用新型的保护范围。


技术特征:
1.一种具备多角度防护的智能头盔,其特征在于:包括头盔本体(1),所述头盔本体(1)的前端部安装有摄像头模块(2),所述头盔本体(1)的后端部安装有警示灯模块(3),所述头盔本体(1)的外侧开设有环形槽(4),所述环形槽(4)位于摄像头模块(2)、警示灯模块(3)的顶部,所述环形槽(4)的上下端部之间均匀转动安装有转辊(5),所述转辊(5)的外侧设置有橡胶带(6),所述橡胶带(6)的两端之间设置有连接机构(8),所述橡胶带(6)所围成的环形外径大于头盔本体(1)底部的外径。2.根据权利要求1所述的一种具备多角度防护的智能头盔,其特征在于:所述橡胶带(6)的内部开设有气腔(7),所述气腔(7)沿橡胶带(6)长度方向开设。3.根据权利要求2所述的一种具备多角度防护的智能头盔,其特征在于:所述橡胶带(6)的顶部皆设置有斜面,所述橡胶带(6)的外侧设置有防滑纹。4.根据权利要求3所述的一种具备多角度防护的智能头盔,其特征在于:所述头盔本体(1)的内侧贴合有气囊垫(9),且气囊垫(9)的形状为半球形。5.根据权利要求4所述的一种具备多角度防护的智能头盔,其特征在于:所述连接机构(8)包括卡槽(14)、卡块(15)和定位螺钉(16),所述卡槽(14)开设在橡胶带(6)的一端,所述卡块(15)固定在橡胶带(6)的另一端,所述卡槽(14)的顶部安装有定位螺钉(16),所述定位螺钉(16)贯穿卡槽(14)和卡块(15)。6.根据权利要求5所述的一种具备多角度防护的智能头盔,其特征在于:所述环形槽(4)的顶部与底部皆开设有滑槽(10),所述滑槽(10)的内部皆滑动设置有滑块(11),所述转辊(5)的两端皆与滑块(11)转动连接,所述环形槽(4)内部远离开口处的一端均匀固定有充气囊(12)。7.根据权利要求6所述的一种具备多角度防护的智能头盔,其特征在于:所述充气囊(12)的底部与气囊垫(9)之间皆设置有充气管(13)。

技术总结
