1.本实用新型属于行动辅助器具技术领域，更具体地说，是涉及一种手杖椅。


背景技术：

2.年长者或行动不便者在外出时，皆有可能会携带拐杖、登山杖、手杖或雨伞，作为行走时的支撑器具，以达到省力之功效。
3.然而，无论是拐杖、登山杖、手杖或雨伞等器具，只能起到行走时支撑的作用。如果使用者在行走至半路觉得累、脚酸、或身体不舒服而需要坐下休息时，此时拐杖、登山杖、手杖或雨伞便毫无用处。使用者只能到附近商家的座椅上借坐，或寻找路边有无可供乘坐的物体坐下，但通常要找到可供坐下的物体并不容易，使得使用者无法立即获得休息。
4.为了解决上述问题，目前市面上已有将椅子与手杖结合的产品，称之为手杖椅，手杖椅包括手杖本体和座椅板，座椅板铰接安装在手杖椅上，座椅板借助连杆机构实现折叠和打开。将座椅板打开，可以供使用者乘坐。但现有的手杖椅的座椅板不具备加宽功能，无法满足不同人群的使用要求。


技术实现要素：

5.本实用新型的目的在于提供一种手杖椅，旨在解决现有的手杖椅存在座椅板不具备加宽功能，无法满足不同人群的使用要求的问题。
6.为实现上述目的，本实用新型采用的技术方案是：提供一种手杖椅，包括：手杖本体和座椅板；其特征在于，所述座椅板包括：支撑板和两个伸缩板；所述支撑板与所述手杖本体固定连接，所述支撑板宽度方向的两侧壁开设有与所述伸缩板滑动配合的导向滑槽，所述伸缩板具有沿所述支撑板宽度方向运动的自由度。
7.在一种可能的实现方式中，所述导向滑槽沿所述支撑板的宽度方向贯穿整个所述支撑板。
8.在一种可能的实现方式中，所述伸缩板与所述支撑板之间安装有柔性垫，所述柔性垫位于所述伸缩板的顶面且与所述支撑板的顶面平齐。
9.在一种可能的实现方式中，所述柔性垫上开设有变形孔，所述变形孔沿竖直方向贯穿所述柔性垫。
10.在一种可能的实现方式中，所述支撑板的顶面开设有用于容纳所述柔性垫的豁槽，所述豁槽与所述导向滑槽连通。
11.在一种可能的实现方式中，所述伸缩板的底部固定安装有限位销，所述支撑板的底面开设有与所述限位销相适配的让位槽；所述让位槽沿所述支撑板的宽度方向设置，所述让位槽长度方向的两端为封口结构。
12.在一种可能的实现方式中，所述限位销与所述伸缩板通过螺纹连接。
13.在一种可能的实现方式中，所述支撑板与所述伸缩板之间安装有顶丝，所述顶丝用于对所述伸缩板进行锁紧固定。
14.在一种可能的实现方式中，所述柔性垫的底部设有连接柱，所述伸缩板的顶面对应设有与所述连接柱插接配合的插孔。
15.在一种可能的实现方式中，所述支撑板上开设有减重孔。
16.本技术实施例所示的方案，与现有技术相比，本实用新型的一种手杖椅，座椅板包括支撑板和两个伸缩板，支撑板宽度方向的两侧壁上开设有与伸缩板滑动配合的导向滑槽。伸缩板可以在导向滑槽内沿支撑板的宽度方向移动，从而可以根据不同人群的需求对座椅板的宽度进行调节，所以本技术的手杖椅的座椅板具备加宽功能。
附图说明
17.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

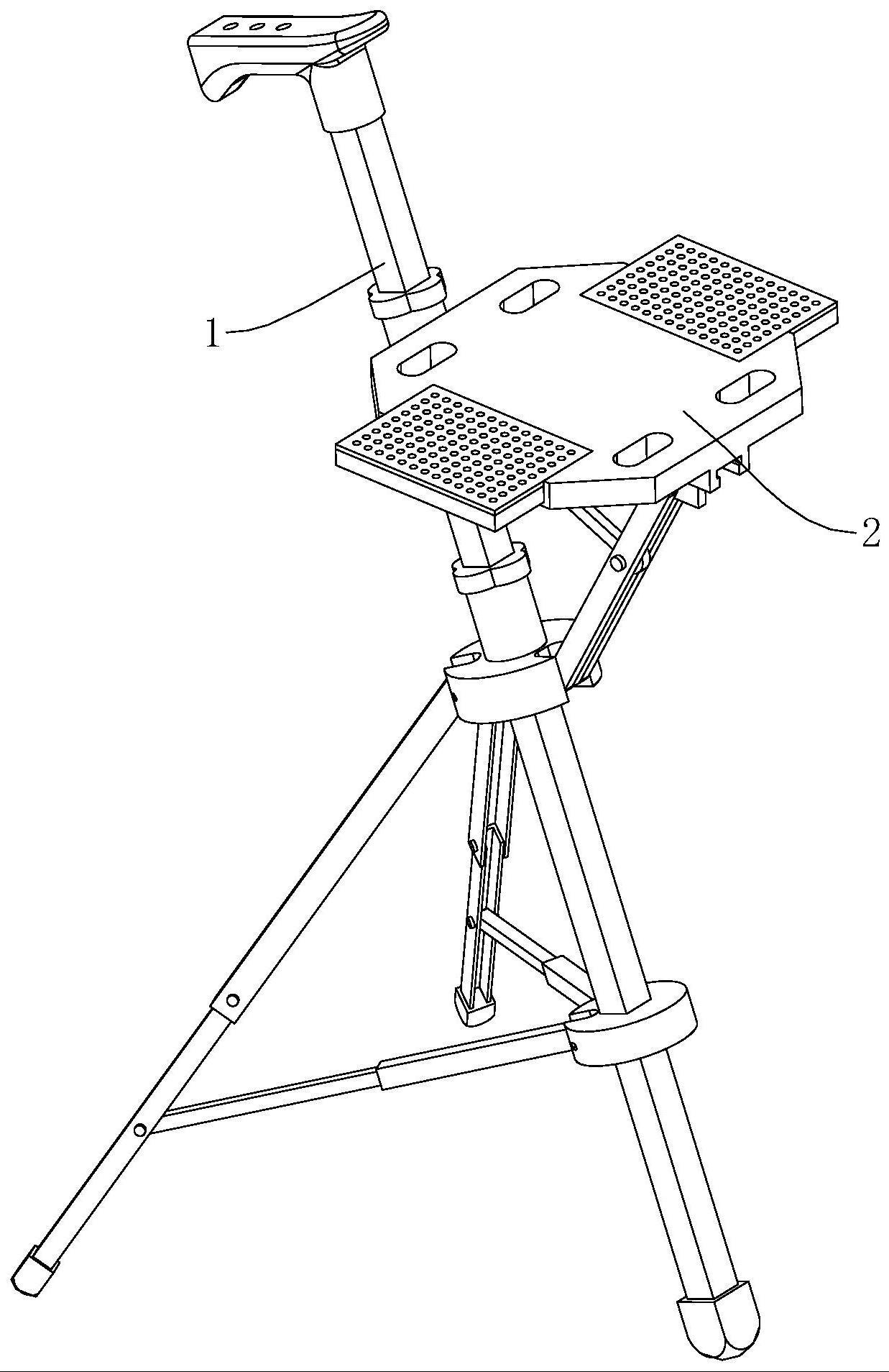

18.图1为本实用新型实施例一提供的一种手杖椅的立体结构示意图；
19.图2为本实用新型实施例一提供的座椅板的立体结构示意图；
20.图3为本实用新型实施例一提供的座椅板的剖视结构示意图；
21.图4为本实用新型实施例二提供的座椅板的局部剖视结构示意图；
22.图5为本实用新型实施例二提供的支撑板的局部剖视图。
23.图中：1、手杖本体；2、座椅板；201、支撑板；202、伸缩板；203、导向滑槽；204、柔性垫；205、变形孔；206、豁槽；207、限位销；208、让位槽；209、顶丝；210、连接柱；211、插孔；212、减重孔。
具体实施方式
24.为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
25.请一并参阅图1至图3，现对本实用新型提供的一种手杖椅进行说明。所述一种手杖椅，包括：手杖本体1和座椅板2；座椅板2包括：支撑板201和两个伸缩板202；支撑板201与手杖本体1固定连接，支撑板201宽度方向的两侧壁开设有与伸缩板202滑动配合的导向滑槽203，伸缩板202具有沿支撑板201宽度方向运动的自由度。
26.本实施例提供的一种手杖椅，与现有技术相比，座椅板2包括支撑板201和两个伸缩板202，支撑板201宽度方向的两侧壁上开设有与伸缩板202滑动配合的导向滑槽203。伸缩板202可以在导向滑槽203内沿支撑板201的宽度方向移动，从而可以根据不同人群的需求对座椅板2的宽度进行调节，所以本技术的手杖椅的座椅板2具备加宽功能。
27.在一些实施例中，请参阅图3，导向滑槽203沿支撑板201的宽度方向贯穿整个支撑板201。本实施例中，两个伸缩板202以支撑板201的中心对称布置。两个伸缩板202位于同一个导向滑槽203内。由于导向滑槽203为通槽，所以降低了加工难度。
28.在一些实施例中，请参阅图2及图3，伸缩板202与支撑板201之间安装有柔性垫204，柔性垫204位于伸缩板202的顶面且与支撑板201的顶面平齐。本实施例中，柔性垫204
的宽度方向与支撑板201的宽度方向保持一致。柔性垫204宽度方向的两端分别与伸缩板202和支撑板201固定连接，所以柔性垫204会在伸缩板202的带动下发生拉伸或压缩变形。柔性垫204与伸缩板202和支撑板201可以通过粘接固定或者采用螺钉等紧固件固定连接。
29.在一些实施例中，请参阅图2至图4，柔性垫204上开设有变形孔205，变形孔205沿竖直方向贯穿柔性垫204。本实施例中，变形孔205的数量为多个，均匀布置在柔性垫204上。变形孔205沿竖直方向贯穿整个柔性垫204。通过在柔性垫204上开设变形孔205，从而提升了柔性垫204的最大变形量。当柔性垫204向外侧拉伸变形过程中，变形孔205的横截面积逐渐增大，而柔性垫204的厚度尺寸基本不会发生变化，从而保证柔性垫204的顶面始终与支撑板201的顶面保持平齐。当柔性垫204拉伸到最长时，变形孔205位圆孔，此时变形孔205的孔径为5mm，由于变形孔205的孔径远小于柔性垫204的轮廓尺寸，所以变形孔205不会影响座椅板2的舒适性。
30.在一些实施例中，请参阅图5，支撑板201的顶面开设有用于容纳柔性垫204的豁槽206，豁槽206与导向滑槽203连通。本实施例中，豁槽206贯穿支撑板201的顶面以及支撑板201宽度方向的侧壁。当座椅板2无需加宽时，会将伸缩板202完全推入到导向滑槽203内，同时柔性垫204在外力的作用下发生压缩变形，体积逐渐变小并最终移动至豁槽206内，实现了对柔性垫204的收纳。
31.在一些实施例中，请参阅图3，伸缩板202的底部固定安装有限位销207，支撑板201的底面开设有与限位销207相适配的让位槽208；让位槽208沿支撑板201的宽度方向设置，让位槽208长度方向的两端为封口结构。本实施例中，限位销207与伸缩板202的底面保持垂直。限位销207与让位槽208的侧壁滑动配合。限位销207在伸缩板202的带动下在让位槽208内移动。由于让位槽208长度方向的两端均为封口结构，所以能够有效限制伸缩板202移动的行程，同时有效防止伸缩板202从支撑板201上脱出。
32.在一些实施例中，请参阅图3，限位销207与伸缩板202通过螺纹连接。本实施例中，限位销207的上端设有与伸缩板202连接的外螺纹。限位销207与伸缩板202采用螺纹连接的固定方式，结构简单，拆装方便。限位销207的下端凸出支撑板201的底面，从而方便操作人员对限位销207进行拆装。
33.在一些实施例中，请参阅图4，支撑板201与伸缩板202之间安装有顶丝209，顶丝209用于对伸缩板202进行锁紧固定。本实施例中，支撑板201的底面开设有用于安装顶丝209的螺纹孔。当伸缩板202相对支撑板201的位置确定后，操作人员通过旋紧顶丝209，使顶丝209抵靠在伸缩板202的底面，从而实现对伸缩板202的锁紧固定，防止伸缩板202在外力作用下发生晃动。
34.在一些实施例中，请参阅图3，柔性垫204的底部设有连接柱210，伸缩板202的顶面对应设有与连接柱210插接配合的插孔211。本实施例中，连接柱210位于柔性垫204宽度方向远离支撑板201的一端。连接柱210为塑料材质。连接柱210沿竖直方向设置。连接柱210的上端延伸至柔性垫204的内部且与柔性垫204固定连接，连接柱210的下端插入伸缩板202上的插孔211，从而实现柔性垫204与伸缩板202的固定连接。为了提升柔性垫204与伸缩板202的连接强度，可以设置多个连接柱210，多个连接柱210沿柔性垫204的长度方向均匀布置。
35.在一些实施例中，请参阅图3，支撑板201上开设有减重孔212。本实施例中，减重孔212开设在支撑板201的顶面，用于减轻支撑板201的自身重量。支撑板201为塑料件，通过注
塑工艺制作而成，通过设置减重孔212，大大降低了原材料成本。
36.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
