1.本实用新型涉及鞋子领域，更具体的说，它涉及透气鞋底。


背景技术：

2.鞋底为用于连接鞋子底部的部件，而现有鞋底种类繁多以来适用于不同使用者的需求，其中鞋底存在透气类型，通过增强鞋底的透气效果，进而提高鞋子整体透气性，进而提高使用者的使用舒适度。
3.而现有透气鞋底多为在鞋底上设置透气孔来增强整体透气性能，但是当遇到雨天或者相对潮湿的环境时，外界的水分和湿气容易通过透气孔进入鞋底内部，造成鞋体内部潮湿的情况发生。
4.因此需要提出新的方案来解决这个问题。


技术实现要素：

5.针对现有技术存在的不足，本实用新型的目的是为了解决上述的问题而提供透气鞋底。
6.本实用新型通过以下技术方案实现上述目的：透气鞋底，包括鞋底主体，所述鞋底主体上设置有供气气囊，所述供气气囊连通设置有用于吹气的导气件和用于吸气的导气通道，所述导气通道分别与鞋底主体侧壁外侧和鞋底主体上底外侧相连通，所述鞋底主体上连接设置有用于切换导气通道吸气状态的控制装置。
7.本实用新型进一步设置为：所述导气通道包括与供气气囊相连接的主体通道、一端延伸至鞋底主体外侧的进气通道以及一端延伸至鞋底主体上底外侧的循环通道，所述进气通道与循环通道均与主体通道相连通，所述进气通道与循环通道均与控制装置相连通。
8.本实用新型进一步设置为：所述鞋底主体与进气通道连接处设置有吸气网格。
9.本实用新型进一步设置为：所述吸气网格位于鞋底主体足弓位置。
10.本实用新型进一步设置为：所述控制装置包括开设有空腔的壳体、滑动设置于空腔内的截流件以及推动截流件的传动件，所述主体通道、进气通道和循环通道均与空腔相连通，所述传动件一端延伸至鞋底主体外侧。
11.本实用新型进一步设置为：所述传动件与截流件螺纹连接。
12.本实用新型进一步设置为：所述导气通道内部固定连接有单向进气组件。
13.本实用新型进一步设置为：所述单向进气组件包括固定设置在导气通道内壁的固定环、用于封闭固定环的密封件以及用于固定环和密封件相连接的弹簧，所述密封件位于固定环靠近供气气囊的一侧。
14.本实用新型进一步设置为：所述供气气囊内部固定连接有弹性支撑柱。
15.与现有技术相比，本实用新型的有益效果是：
16.其一，通过控制装置实现控制导气通道向鞋体外界吸气和向鞋体内部吸气两种吸气方式的切换，进而在雨天或者相对潮湿的环境时，切换到向鞋体内部吸气起到减少外界
水分和湿气的进入，当在平时环境时，切换到向鞋体外界吸气起到补充外界新鲜空气可以更好的降低鞋体内部温度和提高透气效果；
17.其二，通过控制装置控制进气通道和循环通道两者气流导通状态，实现控制吸气方式的切换；
18.其三，通过截流件和传动件之间的配合，实现进气通道和循环通道导通效果的切换；
19.其四，通过固定环、密封件以及弹簧之间的配合，实现供气气囊吹气时气流不会流向导气通道。
附图说明

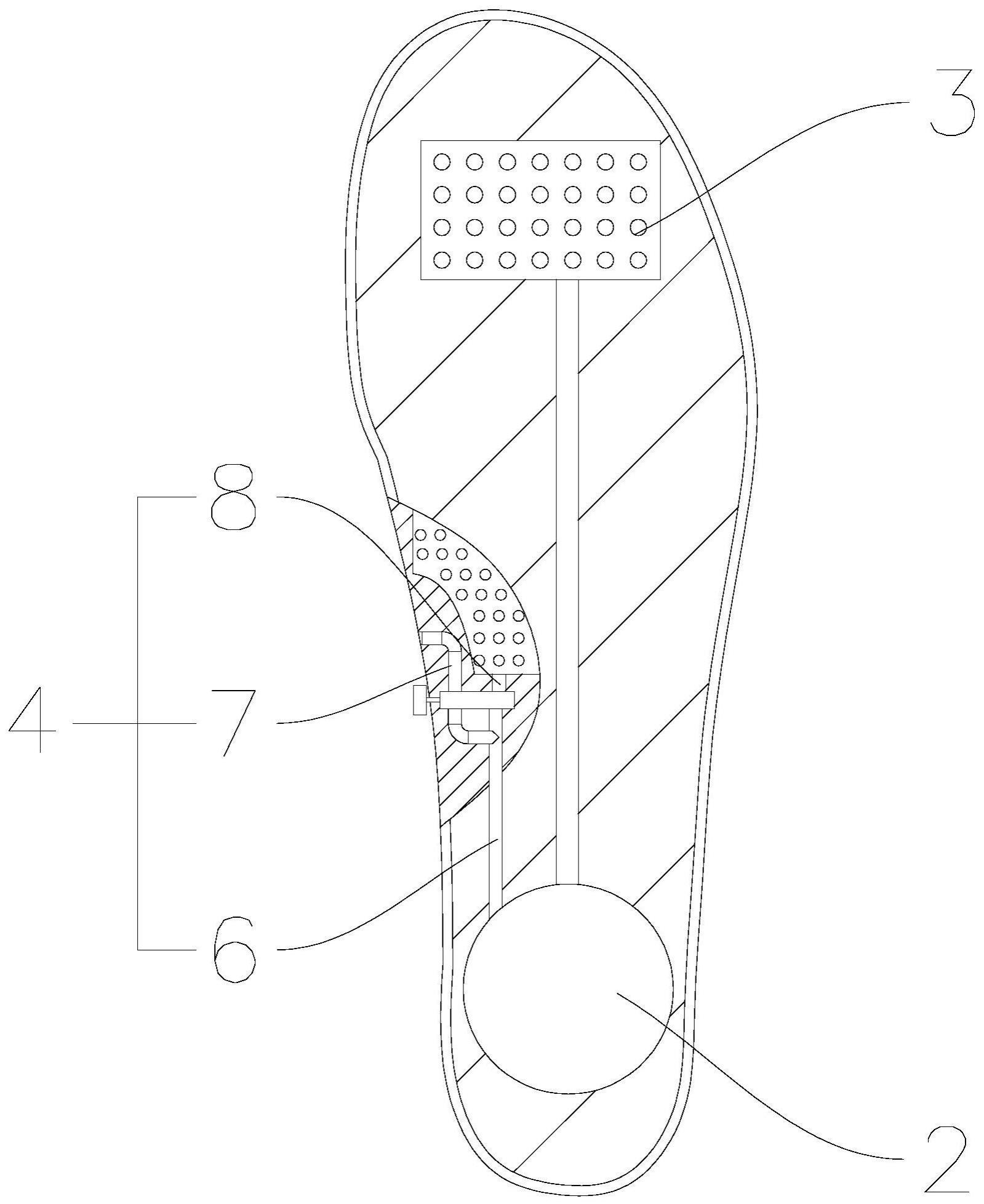

20.图1为透气鞋底的结构示意图；
21.图2为透气鞋底的剖面结构示意图；
22.图3为控制装置的结构示意图；
23.图4为单向进气组件的结构示意图。
24.附图标记：1、鞋底主体；2、供气气囊；3、导气件；4、导气通道；5、控制装置；6、主体通道；7、进气通道；8、循环通道；9、空腔；10、壳体；11、截流件；12、传动件；13、吸气网格；14、单向进气组件；15、固定环；16、密封件；17、弹簧。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
26.透气鞋底，如图1-图4所示，包括鞋底主体1，鞋底主体1上设置有供气气囊2，供气气囊2位于鞋底主体1脚后跟位置，从而使用者行走过程中会反复与供气气囊2相接触，进而对供气气囊2形成挤压同时供气气囊2形成反作用力起到减震效果，供气气囊2连通设置有用于吹气的导气件3和用于吸气的导气通道4，其中导气件3为一个长方形中空壳体，并且导气件3外表面开设有透气孔，从而使得供气气囊2形成的气流可以通过导气件3导向鞋体内部，提高鞋体内部的气流流动性提高透气效果，当抬脚时，供气气囊2回复原状同时通过导气通道4为供气气囊2补入空气，实现一个循环，同时导气通道4分别与鞋底主体1侧壁外侧和鞋底主体1上底外侧相连通，鞋底主体1上连接设置有用于切换导气通道4吸气状态的控制装置5，通过控制装置5实现控制导气通道4向鞋体外界吸气和向鞋体内部吸气两种吸气方式的切换，进而在雨天或者相对潮湿的环境时，切换到向鞋体内部吸气起到减少外界水
分和湿气的进入，当在平时环境时，切换到向鞋体外界吸气起到补充外界新鲜空气可以更好的降低鞋体内部温度和提高透气效果，同时供气气囊2内部固定连接有弹性支撑柱，利用弹性支撑柱可以更好的提高供气气囊2回复效率。
27.如图2-图3所示，导气通道4包括与供气气囊2相连接的主体通道6、一端延伸至鞋底主体1外侧的进气通道7以及一端延伸至鞋底主体1上底外侧的循环通道8，进气通道7与循环通道8均与主体通道6相连通，从而通过进气通道7和循环通道8实现导气通道4从鞋体内部和鞋体外界吸气的功能，并且进气通道7与循环通道8均与控制装置5相连通，利用控制装置5控制进气通道7和循环通道8自身的导通和关闭，进而保证导气通道4从鞋体内部和鞋体外界吸气功能的切换。
28.如图2-图3所示，同时鞋底主体1与进气通道7连接处设置有吸气网格13，利用吸气网格13可以增大进气通道7与鞋体内部的接触面积，提高进气通道7吸气的效果，并且吸气网格13位于鞋底主体1足弓位置，鞋底主体1足弓位置一般情况下不会与人体脚部相接触，从而使得鞋底主体1足弓位置的上方会存在一定的空隙，从而更加便于进气通道7吸入空气，进一步提高吸气的效率。
29.如图3所示，其中控制装置5包括开设有空腔9的壳体10、滑动设置于空腔9内的截流件11以及推动截流件11的传动件12，主体通道6、进气通道7和循环通道8均与空腔9相连通，通过移动截流件11实现截断进气通道7和空腔9的连通或者截断循环通道8和空腔9的连通，从而可以实现导气通道4从鞋体内部和鞋体外界吸气功能的切换，并且传动件12一端延伸至鞋底主体1外侧，通过传动件12便于使用者移动截流件11的位置，同时传动件12与截流件11螺纹连接，从而通过旋转传动件12可带动截流件11稳定移动，并且利用螺纹连接具有良好的自锁效果，从而有效减少截流件11位置自行移动的情况发生。
30.其中导气通道4内部固定连接有单向进气组件14，利用单向进气组件14实现供气气囊2吹气时气流不会通过导气通道4流出，从而保证气流的流通方向，进而保证鞋体内部空气流动性，进而提高透气性。
31.如图3-图4所示，单向进气组件14包括固定设置在导气通道4内壁的固定环15、用于封闭固定环15的密封件16以及用于固定环15和密封件16相连接的弹簧17，密封件16位于固定环15靠近供气气囊2的一侧，从而当供气气囊2吹气时，气流流向导气通道4的时候，会推动密封件16向靠近固定环15的方向移动，使得密封件16与固定环15相贴合，进而封闭导气通道4使得气流无法通过，其中弹簧17通过胶水将两端粘附在固定环15和密封件16上，从而在气流停止推动时，弹簧17释放弹性推力推动密封件16与固定环15相分离，实现开启导气通道4的效果。
32.工作原理：当遇到雨天或者相对潮湿的环境时，通过旋转传动件12推动截流件11向靠近进气通道7方向移动，使得截流件11封闭进气通道7与空腔9之间的连通，从而当供气气囊2吸气时，只能通过循环通道8向主体通道6内部供气，而循环通道8连通的是鞋体内部空间，从而使得鞋体内部气体自行流通起来，减少外界水分和湿气的进入。
33.当在平时环境时，过旋转传动件12推动截流件11向靠近循环通道8方向移动，使得截流件11封闭循环通道8与空腔9之间的连通，从而当供气气囊2吸气时，只能通过进气通道7向主体通道6内部供气，而进气通道7连通的是鞋体外界的空气，从而使得外界的新鲜空气补入进而提高透气效果。
34.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
35.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
