1.本实用新型仿真植物生产技术,特别涉及一种仿真植物全自动过水装置。
背景技术:2.仿真植物是技术人员模仿植物形态,运用高仿真原料,设计制作而成。仿真仿生景观植物不受阳光、空气、水分,季节等自然条件的制约,可以根据现场需要随心选用植物种类,在很多场地都会常常被使用到。
3.在仿真植物生产过程中,需要对仿真植物外部进行上色,其中就包括仿真植物整体过水染色的流程,现有技术中该过程大多通过人工染色,即通过人工将仿真植物浸入染液中,再通过人工拿出,很不方便。
技术实现要素:4.本实用新型目的在于提供一种仿真植物全自动过水装置,以解决上述背景技术存在的技术问题。
5.为实现上述目的,本实用新型提供如下技术方案:
6.一种仿真植物全自动过水装置,包括水槽,所述水槽内设有半腰圆形的通道,所述通道的两端外壁分别与所述水槽两端的内壁贴合,所述通道顶部沿通道路径开设有条形通槽,所述水槽内位于所述通道上方设有传送链条,所述传送链条上固定有推杆,所述推杆贯穿所述通槽延伸至所述通道内,并且所述推杆末端设有叉形推板,所述通道的末端上方设有推料机构。
7.进一步地,所述推料机构包括所述水槽侧面设置的支架,所述支架上转动连接有辊轴,所述辊轴上设有橡胶软刷,所述辊轴传动连接有第一电机。
8.进一步地,所述橡胶软刷上部设有挡水板,所述挡水板与所述支架固定连接。
9.进一步地,所述水槽远离所述推料机构的一端设有传动带一,所述传送带一传动连接有第二电机。
10.进一步地,所述水槽靠近所述推料机构的一端设有传动带二,所述传送带二传动连接有第三电机,所述传送带二的带面呈网状结构,所述传送带下方倾斜设有接水板,所述接水板的下方的一端连接所述水槽,并且所述水槽与所述接水板的连接部位设有回流口。
11.进一步地,所述通道远离所述推料机构的一端并且位于所述通槽的一侧上方设有挡板,所述通槽延伸至所述挡板上,并分割所述挡板。
12.本实用新型的有益效果:
13.通过设置半腰圆形通道,使用推板将仿真植物沿所述通道压入水中,能够防止仿真植物浮出水面,并在末端设置推料机构,将仿真植物推出,仿真植物整体能够过水,过水比较充分,无需使用人工按压至水面下,节约成本。
附图说明

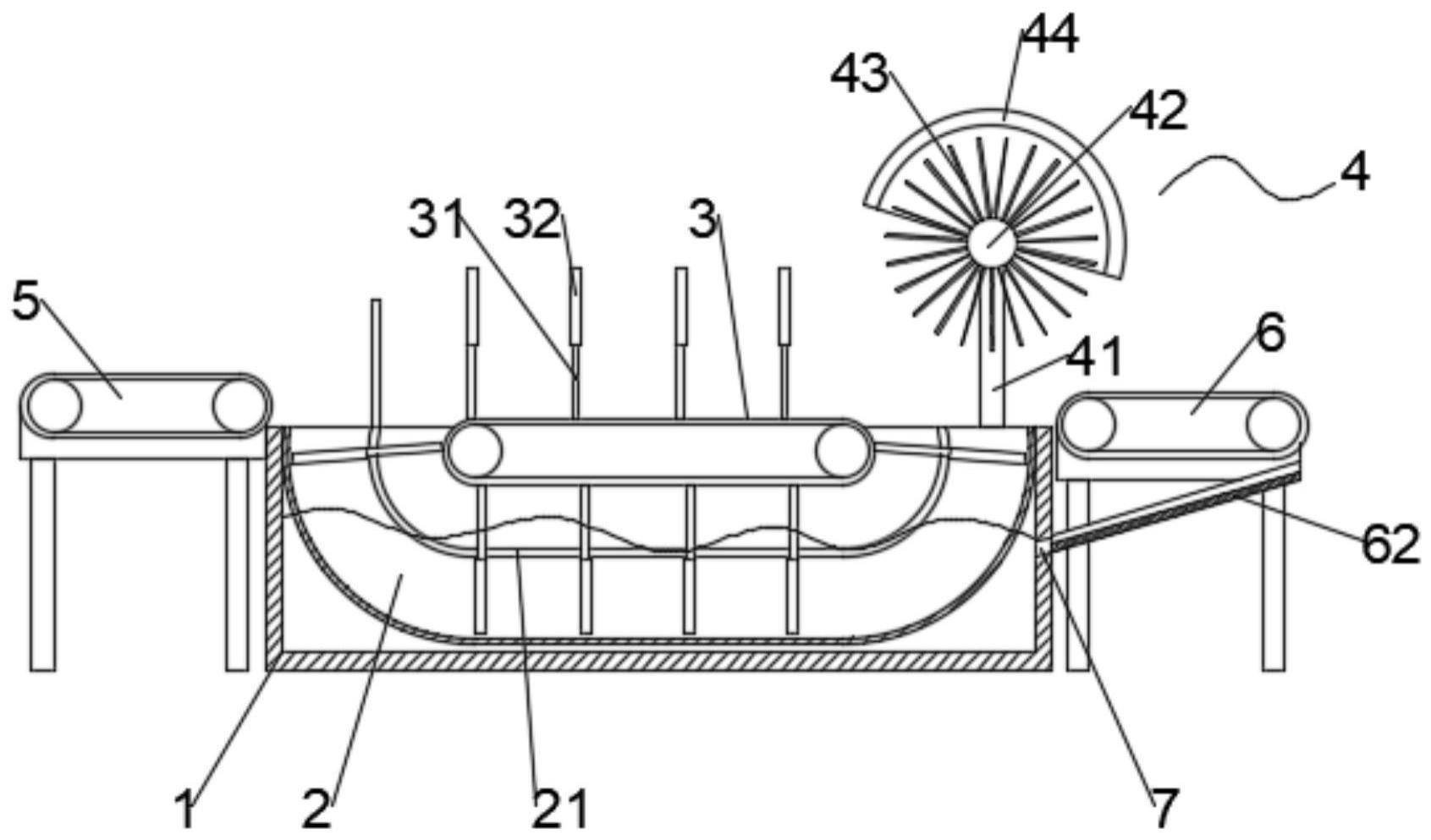

14.图1为本实用新型实施例的内部结构示意图;
15.图2为本实用新型实施例的推杆与推板的结构示意图;
16.图3为本实用新型实施例的外部结构示意图;
17.图中:1、水槽;2、通道;21、通槽;3、传送连接;31、推杆;32、推板;4、推料机构;41、支架;42、辊轴;43、橡胶软刷;44、挡水板;45、第一电机;5、传送带一;51、第二电机;6、传送带二;61、第三电机;62、接水板;7、回流口。
具体实施方式
18.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
19.参阅图1-3,本实用新型实施例提供了一种仿真植物全自动过水装置,包括水槽1,所述水槽1内设有半腰圆形的通道2,其中所述通道2的中部完全浸没与水下,用以输送并过水仿真植物,使仿真植物整体浸没于水下,不会漂浮起来,所述通道2的两端外壁分别与所述水槽1两端的内壁贴合,以方便仿真植物物料进入所述通道2,所述通道2顶部沿通道2路径开设有条形通槽21,所述水槽1内位于所述通道2上方设有传送链条,所述传送链条上固定有若干推杆31,所述推杆31贯穿所述通槽21延伸至所述通道2内,并且所述推杆31末端设有叉形推板32,使得所述推板32能够沿所述通道2将仿真植物向前推动,所述通道2的末端上方设有推料机构4,用以推下仿真植物至下一流程。
20.所述推料机构4包括所述水槽1两侧设置的支架41,所述支架41顶部转动连接有辊轴42,所述辊轴42上设有橡胶软刷43,用以推下仿真植物,所述辊轴42传动连接有第一电机45,以驱动所述辊轴42。
21.所述橡胶软刷43上部设有挡水板44,所述挡水板44与所述支架41固定连接,以防止液体飞溅。
22.所述水槽1远离所述推料机构4的一端设有传动带一5,所述传送带一5传动连接有第二电机51,用以向水槽1输送仿真植物。
23.所述水槽1靠近所述推料机构4的一端设有传动带二6,将仿真植物送至下一流程,所述传送带二6传动连接有第三电机61,所述传送带二6的带面呈网状结构,以方便沥出仿真植物上多余的液体,所述传送带下方倾斜设有接水板62,所述接水板62两侧设有挡板防止液体流至地面,所述接水板62的下方的一端连接所述水槽1,并且所述水槽1与所述接水板62的连接部位设有回流口7,以回收沥出的液体,节约成本。
24.所述通道2远离所述推料机构4的一端并且位于所述通槽21的一侧上方设有挡板,所述通槽21延伸至所述挡板上,并分割所述挡板,所述挡板的设置能够防止仿真植物越过所述通道2,以保证所有的仿真植物都能够进入通道2进行过水处理。
25.本实用新型工作原理:
26.使用时仿真植物经过传送带一5运送至水槽1,并被挡板拦下进入半腰圆形通道2内,链条带动推板32推动仿真植物沿通道2从通道2的另一端出水,并通过推料机构4将仿真
植物推至传送带二6上进行沥水,沥下的水被接水板62重新接住并重新通过回流口7流入水槽1内,整个装置无需人工按压对仿真植物进行过水处理,方便高效,节约成本。
27.以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换或改进等,均应包含在本实用新型的保护范围之内。
技术特征:1.一种仿真植物全自动过水装置,其特征在于:包括水槽(1),所述水槽(1)内设有半腰圆形的通道(2),所述通道(2)的两端外壁分别与所述水槽(1)两端的内壁贴合,所述通道(2)顶部沿通道(2)路径开设有条形通槽(21),所述水槽(1)内位于所述通道(2)上方设有传送链条,所述传送链条上固定有推杆(31),所述推杆(31)贯穿所述通槽(21)延伸至所述通道(2)内,并且所述推杆(31)末端设有叉形推板(32),所述通道(2)的末端上方设有推料机构(4)。2.如权利要求1所述的一种仿真植物全自动过水装置,其特征在于:所述推料机构(4)包括所述水槽(1)侧面设置的支架(41),所述支架(41)上转动连接有辊轴(42),所述辊轴(42)上设有橡胶软刷(43),所述辊轴(42)传动连接有第一电机(45)。3.如权利要求2所述的一种仿真植物全自动过水装置,其特征在于:所述橡胶软刷(43)上部设有挡水板(44),所述挡水板(44)与所述支架(41)固定连接。4.如权利要求1所述的一种仿真植物全自动过水装置,其特征在于:所述水槽(1)远离所述推料机构(4)的一端设有传送带一(5),所述传送带一(5)传动连接有第二电机(51)。5.如权利要求1所述的一种仿真植物全自动过水装置,其特征在于:所述水槽(1)靠近所述推料机构(4)的一端设有传送带二(6),所述传送带二(6)传动连接有第三电机(61),所述传送带二(6)的带面呈网状结构,所述传送带下方倾斜设有接水板(62),所述接水板(62)的下方的一端连接所述水槽(1),并且所述水槽(1)与所述接水板(62)的连接部位设有回流口(7)。6.如权利要求1所述的一种仿真植物全自动过水装置,其特征在于:所述通道(2)远离所述推料机构(4)的一端并且位于所述通槽(21)的一侧上方设有挡板,所述通槽(21)延伸至所述挡板上,并分割所述挡板。
技术总结本实用新型公开了一种仿真植物全自动过水装置,包括水槽,所述水槽内设有半腰圆形的通道,所述通道的两端外壁分别与所述水槽两端的内壁贴合,所述通道顶部沿通道路径开设有条形通槽,所述水槽内位于所述通道上方设有传送链条,所述传送链条上固定有推杆,所述推杆贯穿所述通槽延伸至所述通道内,并且所述推杆末端设有叉形推板,所述通道的末端上方设有推料机构。通过设置半腰圆形通道,使用推板将仿真植物沿所述通道压入水中,能够防止仿真植物浮出水面,并在末端设置推料机构,将仿真植物推出,仿真植物整体能够过水,过水比较充分,无需使用人工按压至水面下,节约成本。节约成本。节约成本。
技术研发人员:齐泉水 刘青
