1.本实用新型涉及鞋头生产技术领域，特别是涉及高速冷却鞋头旋转冷冻定型机。


背景技术：

2.冷冻机是指一种用压缩机改变冷媒气体的压力变化来达到低温制冷的机械设备，所采用的压缩机，因其使用条件和压缩工作介质的不同，它又不同于一般的空气压缩机，在制鞋过程中需要需要冷冻机对加热的鞋头进行定型加工，但是一般在传输过程中由于缺乏导向装置，鞋头经常会堆积在冷冻机的入口，影响加工进度。


技术实现要素：

3.为了克服现有技术的不足，本实用新型提供高速冷却鞋头旋转冷冻定型机。
4.为解决上述技术问题，本实用新型提供如下技术方案：高速冷却鞋头旋转冷冻定型机，包括操作台，所述操作台的顶端固定安装有两个侧挡把，每个所述侧挡把的侧端部均转动安装有导向板，位于导向板内侧每个所述侧挡把的侧端部均固定安装有支架，每个所述支架的侧端部均转动安装有第一支板，每个所述第一支板的表面均滑动安装有第二支板，每个所述第二支板的顶端均滑动安装有导向滑块。
5.作为本实用新型的一种优选技术方案，每个所述导向滑块的顶端均固定安装有固定杆，每个所述固定杆的顶端均固定安装有固定环，位于固定杆外侧每个所述固定环的底端均固定安装有弹簧块，每个所述弹簧块的末端均与第二支板相连接。
6.作为本实用新型的一种优选技术方案，每个所述导向板的外侧均固定安装有至少两个转轮，每个所述导向板的内侧均开设有凹槽，每个所述凹槽均与第二支板相连接。
7.与现有技术相比，本实用新型能达到的有益效果是：
8.通过导向板对第二支板施加一个拉力，让第二支板在第一支板的表面进行滑动，调整导向板的角度，这时通过传输带将鞋头移动到操作台的顶端后，鞋头接触到导向板的外侧，在传输带的带动下，鞋头沿着导向板的外侧内侧进行移动，带动转轮在导向板的侧端部进行转动，让鞋头沿着导向板进入到冷冻机内部，通过导向板将传输过程中分撒的鞋头集中操作台的顶端，便于更好的对鞋头进行冷冻，增加使用的功能性。
9.通过放开固定环，在固定杆的作用力，固定杆的顶端拉动固定环向下移动，同时固定环带动固定杆向下移动，通过固定杆对导向滑块施加向下的作用力，让导向滑块在第二支板的内部向下滑动，将导向滑块的底端插入第一支板的内部，将导向板紧固在侧挡把的侧端部，通过固定杆，可以快速将第二支板进行固定，便于使用者快速调整导向板的角度，增加使用的便利性。
附图说明

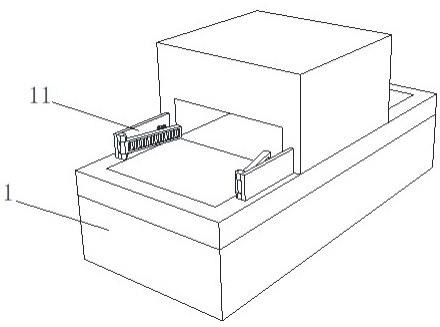

10.图1为本实用新型操作台的结构示意图；
11.图2为本实用新型导向板的结构示意图；
12.图3为本实用新型侧挡把的结构示意图；
13.图4为本实用新型支板的结构示意图。
14.其中：1、操作台；11、侧挡把；12、导向板；13、转轮；14、支架；15、凹槽；16、第一支板；17、导向滑块；18、第二支板；19、弹簧块；21、固定杆；22、固定环。
具体实施方式
15.为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例，进一步阐述本实用新型，但下述实施例仅仅为本实用新型的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其它实施例，都属于本实用新型的保护范围。下述实施例中的实验方法，如无特殊说明，均为常规方法，下述实施例中所用的材料、试剂等，如无特殊说明，均可从商业途径得到。
16.实施例:如图1、图2、图3和图4所示，高速冷却鞋头旋转冷冻定型机，包括操作台1，操作台1的顶端固定安装有两个侧挡把11，每个侧挡把11的侧端部均转动安装有导向板12，通过导向板12对第二支板18的顶端施加一个挤压的作用力，让第二支板18在第一支板16的表面进行滑动，同时第二支板18带动第一支板16在支架14的侧端进行转动，再通过放开固定环22，在固定杆21的作用力，固定杆21的顶端拉动固定环22向下移动，同时固定环22带动固定杆21向下移动，通过固定杆21对导向滑块17施加向下的作用力，让导向滑块17在第二支板18的内部向下滑动，位于导向板12内侧每个侧挡把11的侧端部均固定安装有支架14，每个支架14的侧端部均转动安装有第一支板16，每个第一支板16的表面均滑动安装有第二支板18，每个第二支板18的顶端均滑动安装有导向滑块17。
17.每个导向滑块17的顶端均固定安装有固定杆21，每个固定杆21的顶端均固定安装有固定环22，通过拉动固定环22向上移动，固定环22带动固定杆21在一同向上移动，固定杆21的底端拉动导向滑块17在第二支板18的内部向上滑动，同时固定环22的底端拉动弹簧块19的顶端向上移动，由于弹簧块19的末端固定在第二支板18的表面，当固定环22拉动弹簧块19的顶端时，弹簧块19在固定环22的拉动下，弹簧块19的作用力增加，通过固定杆21拉动导向滑块17离开第一支板16顶端的插口，位于固定杆21外侧每个固定环22的底端均固定安装有弹簧块19，每个弹簧块19的末端均与第二支板18相连接，每个导向板12的外侧均固定安装有至少两个转轮13，每个导向板12的内侧均开设有凹槽15，每个凹槽15均与第二支板18相连接。
18.工作原理：
19.第一步，使用时通过拉动固定环22向上移动，固定环22带动固定杆21在一同向上移动，固定杆21的底端拉动导向滑块17在第二支板18的内部向上滑动，同时固定环22的底端拉动弹簧块19的顶端向上移动，由于弹簧块19的末端固定在第二支板18的表面，当固定环22拉动弹簧块19的顶端时，弹簧块19在固定环22的拉动下，弹簧块19的作用力增加，通过固定杆21拉动导向滑块17离开第一支板16顶端的插口，解除第二支板18的紧固状态，通过推动导向板12的末端，让导向板12的顶端在侧挡把11的侧端部进行转动，同时第二支板18的末端在凹槽15的内部进行转动，导向板12拉动第二支板18的顶端向一侧进行移动，通过导向板12对第二支板18施加一个拉力，让第二支板18在第一支板16的表面进行滑动，调整
导向板12的角度，这时通过传输带将鞋头移动到操作台1的顶端后，鞋头接触到导向板12的外侧，在传输带的带动下，鞋头沿着导向板12的外侧内侧进行移动，带动转轮13在导向板12的侧端部进行转动，让鞋头沿着导向板12进入到冷冻机内部，通过导向板12将传输过程中分撒的鞋头集中操作台1的顶端，便于更好的对鞋头进行冷冻，增加使用的功能性。
20.第二步，通过调整导向板12的角度，让使用者根据需求灵活使用，再通过拉动固定环22，让固定环22在第二支板18的顶端向上移动，同时固定环22带动固定杆21在第二支板18的内部一同向上移动，固定杆21的底端与导向滑块17固定连接，通过固定环22带动导向滑块17在第二支板18的内部滑动，将导向滑块17的底端拉动离开第一支板16的内部，再通过推动导向板12，让导向板12的顶端在侧挡把11的侧端部转动，调整导向板12的角度，通过推动导向板12向侧挡把11的一侧转动，第二支板18的顶端在凹槽15的内部转动，通过导向板12对第二支板18的顶端施加一个挤压的作用力，让第二支板18在第一支板16的表面进行滑动，同时第二支板18带动第一支板16在支架14的侧端进行转动，再通过放开固定环22，在固定杆21的作用力，固定杆21的顶端拉动固定环22向下移动，同时固定环22带动固定杆21向下移动，通过固定杆21对导向滑块17施加向下的作用力，让导向滑块17在第二支板18的内部向下滑动，将导向滑块17的底端插入第一支板16的内部，将导向板12紧固在侧挡把11的侧端部，通过固定杆21，可以快速将第二支板18进行固定，便于使用者快速调整导向板12的角度，增加使用的便利性。
21.上面结合附图对本实用新型的实施方式作了详细说明，但是本实用新型并不限于此，在所属技术领域的技术人员所具备的知识范围内，在不脱离本实用新型宗旨的前提下还可以作出各种变化。
