一种排汗透气鞋底的制作方法-j9九游会真人

1.本实用新型涉及鞋底相关领域，尤其涉及一种排汗透气鞋底。


背景技术：

2.在日常生活中，鞋子作为不可或缺的生活必需品，其功能就是保护脚部免受外界环境的伤害，其中鞋底是鞋子的重要组成部分，鞋底是指鞋的底基，也就是鞋子的“身体”，它主要负责将鞋码传递到脚上，并且将脚与鞋子接触的部分进行整合，以确保鞋子能够提供足够的支撑和保护，鞋底的材料通常采用具有防滑性能的橡胶或者塑料等材料，并且可以根据需要进行各种组合。
3.在炎热的夏季穿戴鞋子时，由于鞋底缺乏排汗透气结构，容易出现汗液堆积在脚底，从而降低使用者的舒适性，而部分带有透气孔的鞋底，又由于其灵活性较差，在下雨的时候外部的雨水容易通过透气孔进入到鞋子内，也会降低使用者的舒适性。


技术实现要素：

4.因此，为了解决上述不足，本实用新型提供一种排汗透气鞋底，以解决上述技术问题。
5.为了实现上述目的，本实用新型采取以下技术方案：一种排汗透气鞋底，包括鞋底本体和垫块，所述鞋底本体底部左端设置有垫块，还包括设置于鞋底本体内部的排汗透气结构，所述排汗透气结构包括连接槽、设置于连接槽内侧且可沿连接槽内侧转动的转筒、活动套设于转筒上的弹簧、安装于转筒左端面的转块，所述连接槽开设于鞋底本体左端面，所述转筒通过连接结构与透气通道内侧相连通，所述弹簧贴合于固定环左端面，所述固定环内圈与转筒外侧端面，且固定环可沿着连接槽内侧水平滑动，所述转块设置于鞋底本体左侧，所述透气通道设置于鞋底本体内部顶端，且透气通道顶部设置有顶部透气结构。
6.优选的，所述顶部透气结构包括透气鞋垫、定位条、透气孔和条形槽，所述透气鞋垫贴合于鞋底本体顶端面，且透气鞋垫底端面粘贴有定位条，所述定位条与鞋底本体顶端面开设的定位槽内侧相吻合，所述透气孔开设于鞋底本体顶端面，且透气孔贯通于透气通道内侧顶部，所述条形槽开设于定位条顶端面。
7.优选的，所述连接结构包括排气孔、连通孔、橡胶塞块和螺纹块，所述排气孔开设于透气通道内侧底部左端，且排气孔贯穿过连接槽内侧上下两端，所述连通孔开设有两组于转筒外侧，且两组连通孔分别位于转筒前后端面，所述橡胶塞块设置有两组于转筒上，且两组橡胶塞块分别位于转筒上下端面，橡胶塞块紧密伸入排气孔内侧，所述螺纹块设置于转筒右端面中部，且螺纹块与连接槽内侧右端螺纹配合。
8.优选的，所述连接槽内侧中左端为向外扩张结构，且连接槽内侧的扩张部位的内侧左端贴合于弹簧左端面。
9.优选的，所述透气鞋垫上开设有细孔，且细孔呈阵列分布于透气鞋垫上。
10.优选的，所述螺纹块外径小于转筒，且当螺纹块完全脱离连接槽内侧右端的螺纹
槽内侧后连通孔对齐排气孔内侧。
11.优选的，所述橡胶塞块为半椭圆形结构，且当螺纹块完全进入到连接槽内侧右端的螺纹槽内侧后橡胶塞块将所有排气孔内侧堵塞。
12.优选的，所述排气孔内侧底部设置有相互贯通穿孔，且穿孔贯穿于垫块前后端面。
13.本实用新型的有益效果：
14.本实用新型通过设置了排汗透气结构于鞋底本体上，通过透气孔、透气通道、排气孔和穿孔对鞋底顶部进行排汗透气处理，减少使用者脚部汗液的堆积，提高了使用者的舒适性，同时，在雨天时可通过转筒带动橡胶塞块进入到排气孔内侧，从而将排气孔内侧进行堵塞密封，防止雨水通过排气孔进入到鞋子内，提高了鞋底的灵活性，提高了使用者在不同情况下使用鞋子的舒适性。
15.本实用新型通过设置了透气鞋垫上开设有细孔，且细孔呈阵列分布于透气鞋垫上，便于通过开设的细孔而提高了透气鞋垫的透气性，便于使用者脚部进行排汗透气。
附图说明

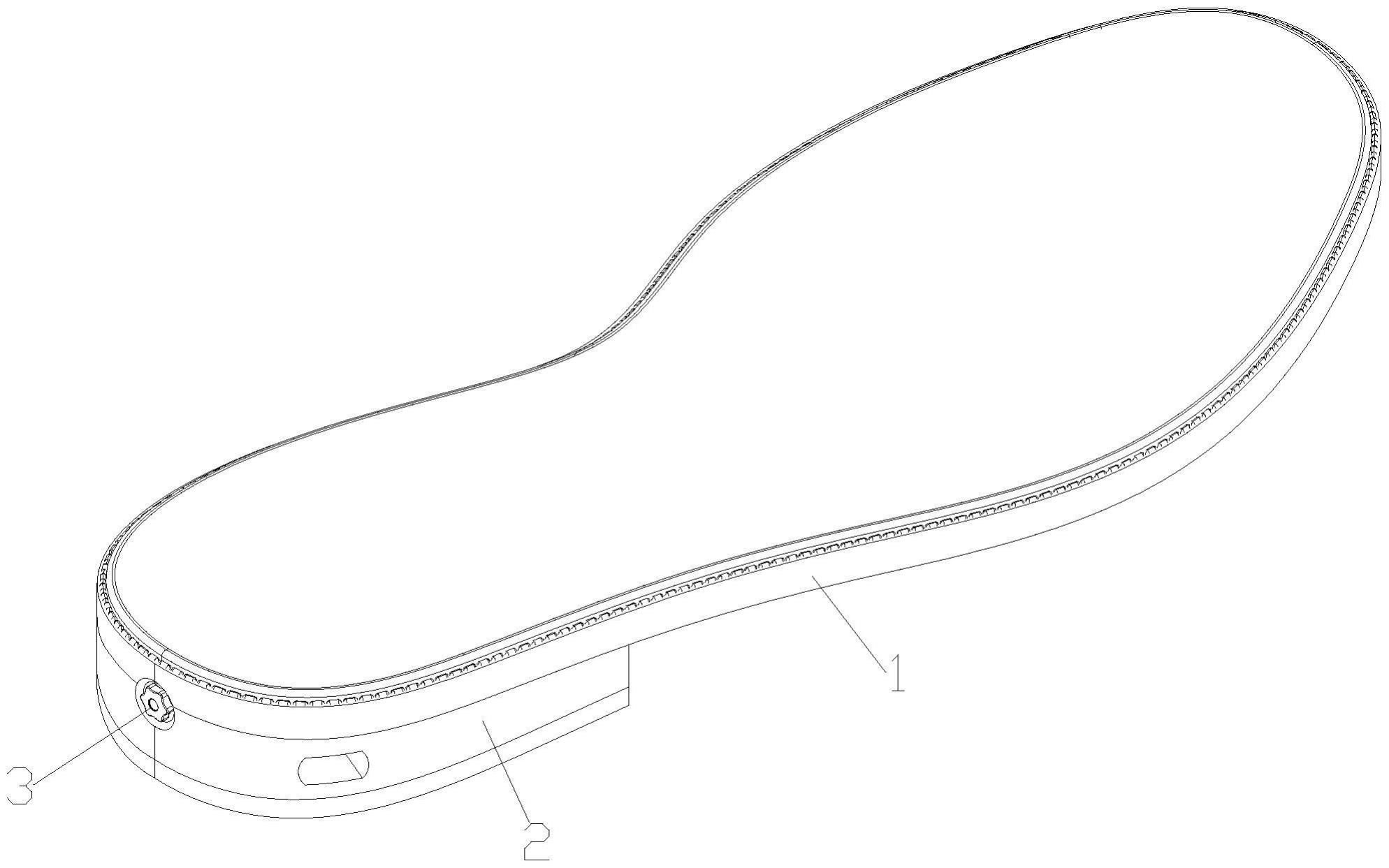

16.图1是本实用新型结构示意图；
17.图2是本实用新型的排汗透气结构正视剖面结构示意图；
18.图3是本实用新型的顶部透气结构示意图；
19.图4是本实用新型的定位条结构示意图；
20.图5是本实用新型的图2中a处结构放大示意图。
21.其中：鞋底本体-1、垫块-2、排汗透气结构-3、连接槽-31、转筒-32、弹簧-33、固定环-34、转块-35、穿孔-36、顶部透气结构-37、连接结构-38、透气通道-39、透气鞋垫-371、定位条-372、透气孔-373、条形槽-374、排气孔-381、连通孔-382、橡胶塞块-383、螺纹块-384。
具体实施方式
22.为了进一步解释本实用新型的技术方案，下面通过具体实施例进行详细阐述。
23.如图1所示，本实用新型提供一种排汗透气鞋底，包括鞋底本体1和垫块2，鞋底本体1底部左端设置有垫块2。
24.如图2所示，本实施例中还包括设置于鞋底本体1内部的排汗透气结构3，排汗透气结构3包括连接槽31、设置于连接槽31内侧且可沿连接槽31内侧转动的转筒32、活动套设于转筒32上的弹簧33，便于通过弹簧33对转筒32的位置进行初步限位，防止转筒32随意水平移动、安装于转筒32左端面的转块35；
25.连接槽31开设于鞋底本体1左端面，转筒32通过连接结构38与透气通道39内侧相连通，弹簧33贴合于固定环34左端面，固定环34内圈与转筒32外侧端面，且固定环34可沿着连接槽31内侧水平滑动，转块35设置于鞋底本体1左侧，用于带动转筒32进行同步垂直转动，透气通道39设置于鞋底本体1内部顶端，且透气通道39顶部设置有用于对使用者脚部进行透气排汗的顶部透气结构37；
26.本实施例中连接槽31内侧中左端为向外扩张结构，且连接槽31内侧的扩张部位的内侧左端贴合于弹簧33左端面，便于通过扩张部位对弹簧33的位置进行限位。
27.如图3和图4所示，本实施例中顶部透气结构37包括透气鞋垫371、定位条372、透气
孔373和条形槽374，透气鞋垫371贴合于鞋底本体1顶端面，且透气鞋垫371底端面粘贴有用于提供防滑定位的定位条372，定位条372与鞋底本体1顶端面开设的定位槽内侧相吻合，便于对透气鞋垫371的位置进行定位，透气孔373开设于鞋底本体1顶端面，且透气孔373贯通于透气通道39内侧顶部，便于通过透气孔373对使用者的脚部进行透气排汗，条形槽374开设于定位条372顶端面，减少定位条372的重量，同时便于定位条372在挤压安装时更稳定的进行弹性形变；
28.其中，透气鞋垫371上开设有细孔，且细孔呈阵列分布于透气鞋垫371上，提高了透气鞋垫371的透气性；
29.具体的，在使用带有鞋底本体1的鞋子时，透气鞋垫371需要先平稳的安放于鞋底本体1上，而穿戴鞋子过程中转动转块35带动转筒32和螺纹块384转动，螺纹块384转动时脱离连接槽31内侧右端的螺纹区域，并且螺纹块384转动时带动转筒32向左移动，而转筒32则边带动连通孔382转动边带动连通孔382向左移动与排气孔381内侧对齐，同时橡胶塞块383脱离排气孔381内侧，此时通过透气孔373、透气通道79、排气孔381和穿孔36对鞋底顶部进行排汗透气处理，减少使用者脚部汗液的堆积。
30.如图5所示，本实施例中连接结构38包括排气孔381、连通孔382、橡胶塞块383和螺纹块384，排气孔381开设于透气通道39内侧底部左端，且排气孔381贯穿过连接槽31内侧上下两端，用于对鞋底本体1顶部进行透气排出处理，连通孔382开设有两组于转筒32外侧，且两组连通孔382分别位于转筒32前后端面，橡胶塞块383设置有两组于转筒32上，且两组橡胶塞块383分别位于转筒32上下端面，橡胶塞块383紧密伸入排气孔381内侧，螺纹块384设置于转筒32右端面中部，且螺纹块384与连接槽31内侧右端螺纹配合；
31.螺纹块384外径小于转筒32，且当螺纹块384完全脱离连接槽31内侧右端的螺纹槽内侧后连通孔382对齐排气孔381内侧，便于将连通孔382与排气孔381内侧贯通而对鞋底本体1顶部进行透气排汗处理；
32.其中，橡胶塞块383为半椭圆形结构，且当螺纹块384完全进入到连接槽31内侧右端的螺纹槽内侧后橡胶塞块383将所有排气孔381内侧堵塞，便于将排气孔381内侧堵塞密封而防止外部雨水进入到鞋底顶部；
33.本实施例中排气孔381内侧底部设置有相互贯通穿孔36，且穿孔36贯穿于垫块2前后端面，便于通过穿孔36将外部的空气导入至鞋底本体1的内侧顶部对脚部进行透气处理；
34.当雨天需要将排气孔381内侧密封时，可通过反向转动转块35带动橡胶塞块383准度进入到排气孔381内侧，实现橡胶塞块383将排气孔381内侧密封，防止外部雨水通过排气孔381进入到鞋子内，提高了雨天使用鞋子时的舒适性。
35.本实用新型提供一种排汗透气鞋底，通过透气孔373、透气通道39、排气孔381和穿孔36对鞋底顶部进行排汗透气处理，减少使用者脚部汗液的堆积，提高了使用者的舒适性，同时，在雨天时可通过转筒32带动橡胶塞块383进入到排气孔381内侧，从而将排气孔381内侧进行堵塞密封，防止雨水通过排气孔381进入到鞋子内，提高了鞋底的灵活性，提高了使用者在不同情况下使用鞋子的舒适性，通过设置了透气鞋垫371上开设有细孔，且细孔呈阵列分布于透气鞋垫上，便于通过开设的细孔而提高了透气鞋垫371的透气性，便于使用者脚部进行排汗透气。
