一种测量吸阻、通风度的阀型密封测量装置的制作方法

1.本实用新型属于烟支测量设备技术领域,具体为一种测量吸阻、通风度的阀型密封测量装置。


背景技术:

2.在烟支的生产过程中,需要对输送线(生产线)上的样品进行检测,由于产品分类众多,粗细长短不同,需要将样品送入设备进行检测。现有技术中的检测设备对烟支的吸阻以及通风的检测方法为,将烟支放入到检测设备中,通过检测设备的乳胶头将烟支固定,再通过设置在乳胶头之间的测量口进行抽气或者从烟支的烟头下方抽气来测量烟支的通风度以及吸阻。
3.现有技术中的烟支测量装置在烟支测量完成之后需要通过翻转测量设备将烟支倒出来,通过这种方式需要在测量装置上加装旋转气缸,但是,采用这种检测方式存在检测后的烟支难以收集的问题,同时,检测装置在长期转动的过程中,检测装置上的线路容易出现松动等问题。
4.在申请号为cn202123429491.6的专利中公开了一种烟支吸阻、通风度测量装置,其采用的技术方案为“包括测量头外筒组件与pv测量头组件;测量头外筒组件包括测量头外筒、底座与pv测量头盖;底座上设置有烟头放置座,烟头放置座顶部用于放置烟头,烟头放置座侧壁上设置有气流孔,烟头放置座顶部至气流孔之间设置有连接孔;pv测量头组件包括pv上测量头与pv下测量头;pv下测量头与底座在测量头外筒内形成吸阻测量空间;测量头外筒上设置有气管接口,气管接口与吸阻测量空间连通,气管接口连接外部的测量装置。”通过这种方式能够对烟支进行精确的测量,但是其测量之后需要翻转才能够倒出烟支,十分不方便。


技术实现要素:

5.本实用新型的目的在于提供一种测量吸阻、通风度的阀型密封测量装置,以解决背景技术中提出的现有的测量设备在烟支测量完成之后需要通过翻转测量设备才能将烟支倒出来的问题。
6.为解决上述技术问题,本实用新型所采用的技术方案是:
7.一种测量吸阻、通风度的阀型密封测量装置,包括相互连接的测量头组件与密封组件;测量头组件用于检测烟支的吸阻以及通风度;测量头组件的两端分别设置有进料口与出料口;
8.密封组件包括阀门与密封档托;其中测量头组件的出料口与阀门连通;阀门通过气缸控制;密封档托固接在测量头组件上靠近出料口的一侧;
9.密封档托内设置有伸缩杆,伸缩杆能够伸入至测量头组件内部且伸缩杆与测量头组件活动密封连接;在测量头组件外靠近进料口的位置设置有感应烟支的第一光电检测模块,在阀门外靠近阀门出口的位置设置有感应烟支的第二光电检测模块。
10.进一步地,还设置有安装框架,阀门通过阀座安装在安装框架上;安装框架的底部设置有与阀门出口配合的漏料孔;第一光电检测模块与第二光电检测模块均设置在安装框架上。
11.进一步地,安装框架靠近中间的位置设置有隔板,隔板将安装框架分为左区和右区,隔板底部设置有连接孔,连接孔用于连通左区和右区;气缸安装在安装框架的左区,阀门以及测量头组件安装在右区,第一光电检测模块安装在隔板上,第二光电检测模块安装在安装框架的底部。
12.进一步地,阀门的一侧连接有多通连接块,多通连接块还同时与阀座和安装框架连接。
13.进一步地,测量头组件与阀门之间设置有密封垫。
14.进一步地,伸缩杆为柱状结构。
15.进一步地,测量头组件内部至少设置有三个乳胶头。
16.与现有技术相比,本实用新型具有以下有益效果:
17.本实用新型的测量头组件单独设置了出料口,为了保证出料口的密封性与出料的速度,在出料口的位置还密封连接了一个阀门,通过关闭阀门即可实现出料口位置的密封性,通过打开阀门能够方便放出烟支。
18.本实用新型通过在测量头组件两端分别设置进料口与出料口的这种设计,烟支从进料口进入到测量头组件的内部进行检测,在检测完成之后再从出料口出来,不需要旋转测量头组件。使得烟支测量流程更加流畅,并且,在不需要测量头旋转之后能够方便在出料口接住烟支,可有效解决烟支在测量之后难以收集整理的问题,可方便自动化生产以及检测。同时测量头组件不会因为长期转动出现线路松动等问题。
19.本实用新型还设计有用于判断烟支进料与出料的第一光电检测装置与第二光电检测装置,通过第一光电检测装置与第二光电检测装置能够判断进料与出料的情况。
附图说明

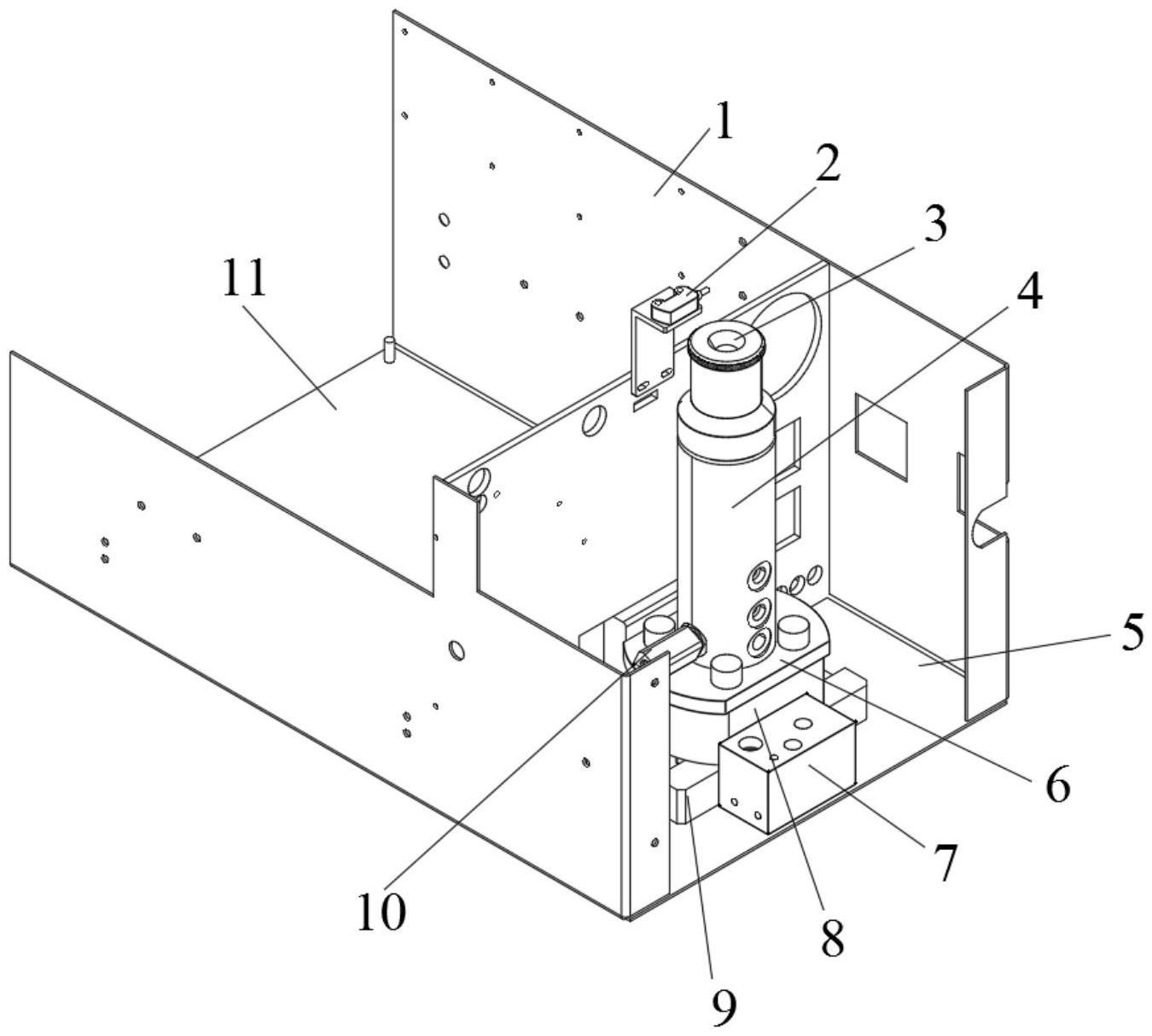

20.图1为本实用新型的总体机构示意图其一;
21.图2为本实用新型的总体机构示意图其二;
22.图3为本实用新型的内部结构示意图。
23.图中标记:1-安装框架,2-第一光电检测装置,3-进料口,4-测量头组件,5-右区,6-密封垫,7-多通连接块,8-阀门,9-阀座,10-密封档托,11-左区,12-气缸,13-出料口,14-乳胶头。
具体实施方式
24.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
25.实施例
26.一种测量吸阻、通风度的阀型密封测量装置,包括相互连接的测量头组件4与密封
组件;测量头组件4用于检测烟支的吸阻以及通风度;测量头组件4的两端分别设置有进料口3与出料口13;
27.密封组件包括阀门8与密封档托10;其中测量头组件4的出料口13与阀门8连通;阀门8通过气缸12控制;密封档托10固接在测量头组件4上靠近出料口13的一侧;
28.密封档托10内设置有伸缩杆,伸缩杆能够伸入至测量头组件4内部且伸缩杆与测量头组件4活动密封连接;在测量头组件4外靠近进料口3的位置设置有感应烟支的第一光电检测模块2,在阀门8外靠近阀门出口的位置设置有感应烟支的第二光电检测模块。需要说明的是,密封档托10内的伸缩杆采用电动伸缩杆或者是气动伸缩杆均可。
29.具体的,本实用新型的阀门8被气缸12控制,阀门8为常闭型阀门;在对烟支测量前先控制密封档托10内的伸缩杆伸出。在对烟支测量时,烟支从进料口3进入到测量头组件4的内部,烟头被伸缩杆所阻挡,测量头组件4开始工作,测量头组件4内部的乳胶头14夹紧烟支,测量头之间的测量空间形成负压开始对烟支进行的吸阻以及通风度进行检测。在检测完成之后,伸缩杆缩回,阀门8打开,烟支掉落进阀门8并从阀门8的阀门出口落下。由于采用了阀门8的设计,使得测量头的底部能够设置出料口13,与传统的测量头不一样的是,传统的测量头组件4在对烟支进行检测时,烟支从测量头组件4的进料口3进入,在测量完成之后再从测量头组件4的进料口3倒出,而本实用新型的这种设计,在测量头组件4两端分别设置有进料口3与出料口13,烟支从进料口3进入到测量头组件4的内部进行检测,在检测完成之后再从出料口13出来,不需要旋转测量头组件4。使得烟支测量流程更加流畅,并且,在不需要测量头旋转之后能够方便在出料口13接住烟支,可有效解决烟支在测量之后难以收集整理的问题,可方便自动化生产以及检测。同时,为保证出料口13位置的密封性,在测量头组件4底部设置有阀门8,也就是测量头组件4的出料口13与阀门8连接。阀门8的设计能够方便且有效地密封出料口13。通过阀门8的设计能够方便在烟支检测的时候对测量头组件4底部进行密封,在对测量头组件4底部也就是测量头的出料口13进行密封的时候直接关闭阀门8即可,在测量完成之后,通过打开阀门8即可放出烟支。本实用新型配合设计有第一光电检测模块2与第二检测模块,通过这种设计能够实现自动检测,(需要说明的是,第一光电检测模块2与第二光电检测模块为现有技术,例如在申请号为cn201320588382.5的专利中公开的一种光电检测装置)。当烟支进入到测量头组件4的进料口3时,第一光电检测模块2检测到光线变化从而判断烟支进料,在判断烟支进料之后即可启动测量头组件4对烟支进行检测,检测完成之后,伸缩杆缩回,阀门8打开,烟支落下,第二光电检测设备检测到光线发生变化,从而判断烟支是否出料,在烟支出料之后,密封档托10内的伸缩杆伸出,阀门8关闭,并控制下一烟支进料进行检测。
30.在一个优选实施例中,还设置有安装框架1,阀门8通过阀座9安装在安装框架1上;安装框架1的底部设置有与阀门出口配合的漏料孔;第一光电检测模块2与第二光电检测模块均设置在安装框架1上。具体的,安装框架1采用铝合金板经过折弯压制而成,通过设置安装框架1能够方便安装测量头组件4以及阀门8等部件。
31.在一个优选实施例中,安装框架1靠近中间的位置设置有隔板,隔板将安装框架1分为左区11和右区5,隔板底部设置有连接孔,连接孔用于连通左区11和右区5;气缸12安装在安装框架1的左区11,阀门8以及测量头组件4安装在右区5,第一光电检测模块2安装在隔板上,第二光电检测模块安装在安装框架1的底部。具体的,将安装框架1分为左区11和右区
5是为了保证整体的整洁,在安装框架1上安装好各部件后使得整体结构有序,便于安排自动化检测。
32.在一个优选实施例中,阀门8的一侧连接有多通连接块7,多通连接块7还同时与阀座9和安装框架1连接。多通连接块7上设置有若干螺栓孔,多通连接块7不仅能够与安装框架1连接还能够与阀门8连接,多通连接块7能够加固阀门8与安装框架1之间的连接关系。
33.在一个优选实施例中,测量头组件4与阀门8之间设置有密封垫6。具体的,密封垫6采用橡胶材料制成,通过设置橡胶材料制成的密封垫6能够提升测量头组件4与阀门8之间的密封性,从而提升测量头组件4检测的数值的准确性。
34.在一个优选实施例中,伸缩杆为柱状结构。具体的,烟支进入到测量头组件4内部,烟支的烟头被伸缩杆所阻挡,烟头部分需要测量吸阻,因此需要烟头部分被阻挡的面积越小越好。烟支掉进测量头组件4内部后,烟头的端面与密封档托10中的伸缩杆以“线”与“面”的方式接触,这种接触方式极大地减少了对烟支的烟头的端面的遮挡,保证了测量得出的吸阻与通风度测量数据更加稳定且准确。
35.在一个优选实施例中,测量头组件4内部至少设置有三个乳胶头14。三个乳胶头14之间形成了两个通风度测量空间,通过对通风度测量空间形成负压能够对烟支的通风度进行测量;测量头的底部还具有吸阻测量空间,能够通过在吸阻测量空间形成负压来检测烟支的吸阻。
36.在本实用新型的描述中,需要理解的是,术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
37.在本实用新型中,除非另有明确的规定和限定,术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系,除非另有明确的限定,对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。
38.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
