1.本实用新型涉及卷烟机技术领域，具体为一种卷烟机刀盘出刀一致性检测装置。


背景技术：

2.卷烟机刀盘，是用于对卷烟进行切割的刀具，使卷烟具有一定的长度，卷烟是烟纸将烟丝卷制成条状的烟制品，又称纸烟、香烟、烟卷，有滤嘴卷烟和无嘴卷烟。传统的卷烟机刀盘在使用的过程中，通过刀盘上的刀片对烟条进行切割加工。
3.但是，由于刀盘的数量有限，因此一次只能切割成两段或者少量的几段，这不仅降低了烟条的生产效率，并且不同的刀盘上的刀片出刀时，无法有效保证切割时的一致性，还可能会提升烟条的次品率，为此，我们提出一种卷烟机刀盘出刀一致性检测装置。


技术实现要素：

4.本实用新型要解决的技术问题是克服现有的缺陷，提供一种卷烟机刀盘出刀一致性检测装置，可以调节第一圆柱和第三圆柱之间的距离，进而调节第二圆柱上的刀盘的数量，由于刀盘的数量不同，因此可以根据情况选择安装刀盘的数量将烟条切割成多个部分，提升烟条的生产效率，并且通过检测组件还可以对多个刀盘上的刀片进行检测，以便于对其更换，避免刀片使用时间过长造成切割后烟条的切割口不一致，有效提升刀片出刀时的一致性，可以有效解决背景技术中的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种卷烟机刀盘出刀一致性检测装置，包括底板和第二圆柱；所述底板的上表面两侧均安装有固定板，所述固定板上转动安装有双向丝杠，所述双向丝杠两端的螺纹方向相反，所述双向丝杠的两端分别螺纹安装有安装板，一个安装板上连接有第一圆柱，所述第一圆柱的左端下表面开设有第一连接面，另一个安装板上连接有第三圆柱，所述第三圆柱的右端下表面开设有第二连接面，所述第二圆柱的左端下表面开设有第一连接面，所述第二圆柱的右端上表面均开设有第二连接面，所述第一连接面上安装有楔形卡块，所述第二连接面上开设有楔形卡槽，所述第一圆柱上的楔形卡块与第二圆柱上的楔形卡槽卡扣连接，所述第二圆柱上的楔形卡块与所述第三圆柱上的楔形卡槽卡扣连接，两个固定板的内表面安装有限位柱，所述安装板上开设有限位孔，所述限位柱与限位孔滑动连接，所述安装板上还设置有检测组件；其中，所述第二圆柱设置有一个或多个，所述第二圆柱上安装有刀盘，所述刀盘的外周均匀安装有多个刀片。
6.进一步的，还包括第一电机和电机底座，一个固定板的侧面安装有电机底座，所述电机底座上安装有第一电机，所述第一电机通过第一联轴器连接在双向丝杠的一端，所述第一电机的输入端电连接外部控制器的输出端。通过外部控制器控制第一电机工作，第一电机工作带动双向丝杠转动，从而通过电动控制第一圆柱和第二圆柱之间的距离。
7.进一步的，所述检测组件包括开设于安装板上的通槽，所述通槽上滑动安装有移动块，一个移动块与第一圆柱转动连接，另一个移动块与第三圆柱转动连接，一个移动块的侧面安装有连接支架，所述连接支架的另一端安装有齿条，所述安装板上还转动安装有转
轴，所述转轴的一端安装有检测盒，所述检测盒的一侧开设有开口，一个检测盒的侧面开设有u型卡槽，另一个检测盒的侧面安装有u型卡块，所述u型卡块和u型卡槽滑动连接，一个转轴的另一端凸出于安装板的外表面，所述转轴上安装有齿轮，所述齿轮和齿条啮合连接，所述转轴的端部安装有把手。通过转动把手带动转轴转动，转轴转动带动检测盒翻转，当检测盒的开口朝上时，可以在检测盒内填充橡皮泥，然后再次转动转轴带动检测盒翻转，使橡皮泥朝向刀片的方向，同时转轴转动带动齿轮转动，齿轮转动带动齿条移动，齿条移动带动连接支架移动，连接支架移动带动移动块移动，从而可以带动刀盘和刀片移动，使得刀片可以对橡皮泥进行切割，以便于对橡皮泥上的切割口进行观察，观察多个切割口是否一致，从而可以提升对烟条的切割效果，避免烟条被切割多个部分时，由于出刀不一致造成烟条切割损坏，其中，u型卡块和u型卡槽的滑动可以根据第二圆柱的数量不同调节两个检测盒形成检测空间的大小，另外，转轴转动带动检测盒翻转时，可以同时移动刀盘和刀片移动对其进行避让。
8.进一步的，所述检测组件还包括滑块和滑槽，所述通槽的上下表面均开设有滑槽，所述移动块的上下表面均安装有滑块，所述滑块和滑槽滑动连接。通过滑块和滑槽的滑动可以提升移动块移动时的稳定性，从而提升整体结构的稳定性。
9.进一步的，所述安装板的侧面开设有凹槽，所述凹槽滑动安装有凸块，所述凸块的另一端安装有电机支架，所述电机支架上安装有第二电机，所述第二电机的输出轴通过第二联轴器与第一圆柱连接，所述第二电机的输入端电连接外部控制器的输出端。通过外部控制器控制第二电机工作，第二电机工作带动第一圆柱转动，从而可以使刀片对橡皮泥进行切割检测，凹槽和凸块滑动可以有效保证第二电机的工作位置。
10.进一步的，所述底板的上表面安装有直支架，所述直支架上安装有固定筒，所述直支架设置有多个。将烟条放置在多个固定筒内，当同一组的刀盘和刀片移动至两个固定筒之间时，从而可以对烟条进行切割加工。
11.与现有技术相比，本实用新型的有益效果是：本卷烟机刀盘出刀一致性检测装置可以调节第一圆柱和第三圆柱之间的距离，进而调节第二圆柱上的刀盘的数量，由于刀盘的数量不同，因此可以根据情况选择安装刀盘的数量将烟条切割成多个部分，提升烟条的生产效率，并且通过检测组件还可以对多个刀盘上的刀片进行检测，以便于对其更换，避免刀片使用时间过长造成切割后烟条的切割口不一致，有效提升刀片出刀时的一致性。
附图说明

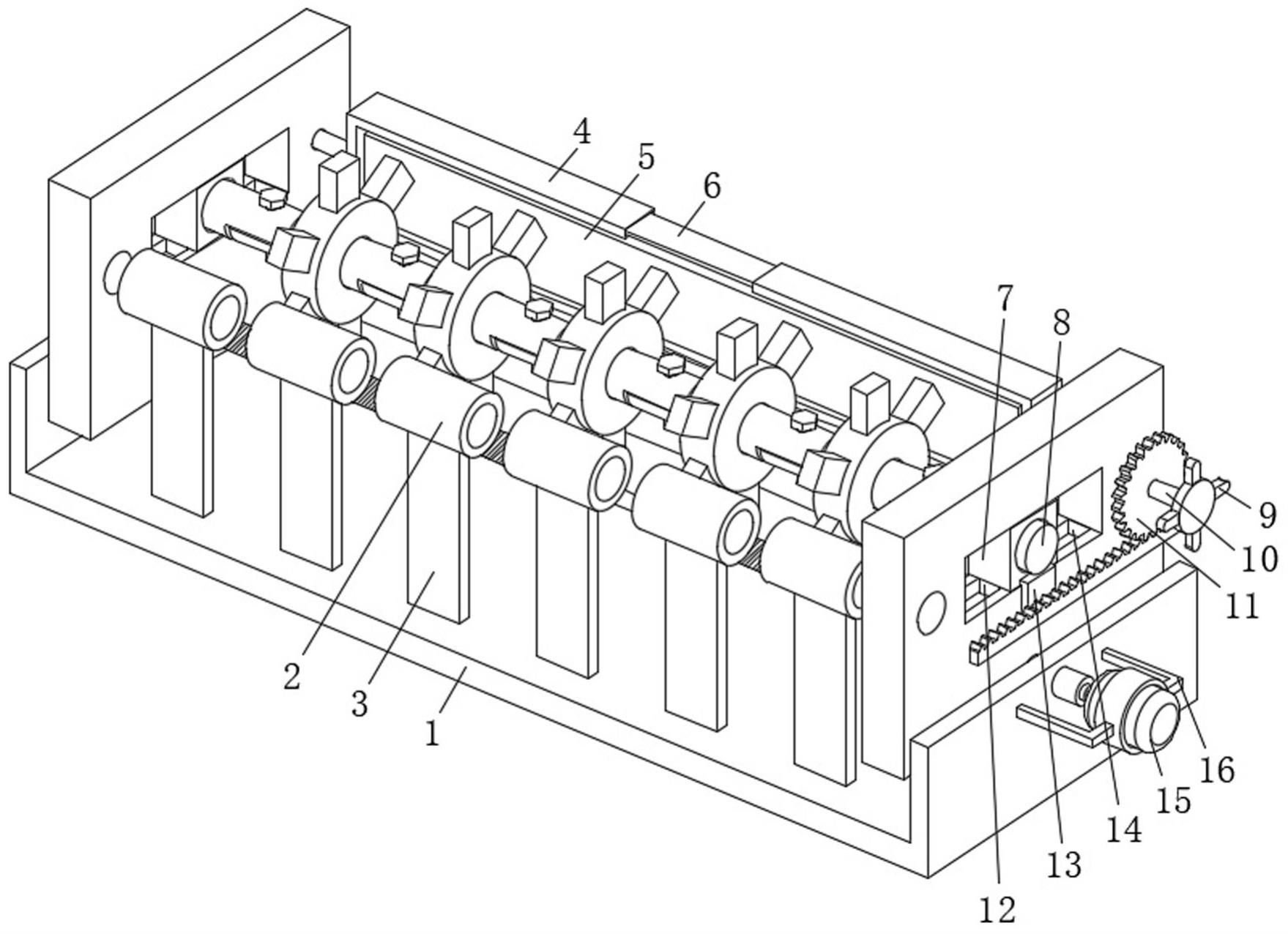

12.图1为本实用新型结构示意图;
13.图2为本实用新型剖面结构示意图;
14.图3为本实用新型a处局部放大结构示意图;
15.图4为本实用新型b处局部放大结构示意图。
16.图中：1底板、2固定筒、3直支架、4检测盒、5橡皮泥、6 u型卡块、7移动块、8第一圆柱、9把手、10转轴、11齿轮、12滑块、13连接支架、14滑槽、15第一电机、16电机底座、17安装板、18双向丝杠、19刀盘、20刀片、21第二圆柱、22第三圆柱、23螺栓、24楔形卡块、25第二电机、26凸块、27凹槽、28电机支架。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.请参阅图1-4，本实施例提供一种技术方案：一种卷烟机刀盘出刀一致性检测装置，包括底板1和第二圆柱21；底板1的上表面两侧均安装有固定板，固定板上转动安装有双向丝杠18，双向丝杠18两端的螺纹方向相反，双向丝杠18的两端分别螺纹安装有安装板17，一个安装板17上连接有第一圆柱8，第一圆柱8的左端下表面开设有第一连接面，另一个安装板17上连接有第三圆柱22，第三圆柱22的右端下表面开设有第二连接面，第二圆柱21的左端下表面开设有第一连接面，第二圆柱21的右端上表面均开设有第二连接面，第一连接面上安装有楔形卡块24，第二连接面上开设有楔形卡槽，第一圆柱8上的楔形卡块24与第二圆柱21上的楔形卡槽卡扣连接，第二圆柱21上的楔形卡块24与第三圆柱22上的楔形卡槽卡扣连接，两个固定板的内表面安装有限位柱，安装板17上开设有限位孔，限位柱与限位孔滑动连接，安装板17上还设置有检测组件；其中，第二圆柱21设置有一个或多个，第二圆柱21上安装有刀盘19，刀盘19的外周均匀安装有多个刀片20。通过转动双向丝杠18可以带动其上的两个安装板17相对或相背运动，两个安装板17运动带动第一圆柱8和第三圆柱22运动，可以调节第一圆柱8和第三圆柱22之间的距离，由于第二圆柱21可以分别与第一圆柱8和第三圆柱22进行安装，多个第二圆柱21也可以进行安装，其中的安装还可以通过螺栓23进行螺纹连接，从而可以调节设置第二圆柱21的数量，进而调节第二圆柱21上的刀盘19的数量，由于刀盘19的数量不同，因此可以根据情况选择安装刀盘19的数量将烟条切割成多个部分，提升烟条的生产效率，并且通过检测组件还可以对多个刀盘19上的刀片20进行检测，以便于对其更换，避免刀片20使用时间过长造成切割后烟条的切割口不一致，以提升对烟条的切割效果。还包括第一电机15和电机底座16，一个固定板的侧面安装有电机底座16，电机底座16上安装有第一电机15，第一电机15通过第一联轴器连接在双向丝杠18的一端，第一电机15的输入端电连接外部控制器的输出端。通过外部控制器控制第一电机15工作，第一电机15工作带动双向丝杠18转动，从而通过电动控制第一圆柱8和第二圆柱21之间的距离。
19.检测组件包括开设于安装板17上的通槽，通槽上滑动安装有移动块7，一个移动块7与第一圆柱8转动连接，另一个移动块7与第三圆柱22转动连接，一个移动块7的侧面安装有连接支架13，连接支架13的另一端安装有齿条，安装板17上还转动安装有转轴10，转轴10的一端安装有检测盒4，检测盒4的一侧开设有开口，一个检测盒4的侧面开设有u型卡槽，另一个检测盒4的侧面安装有u型卡块6，u型卡块6和u型卡槽滑动连接，一个转轴10的另一端凸出于安装板17的外表面，转轴10上安装有齿轮11，齿轮11和齿条啮合连接，转轴10的端部安装有把手9。通过转动把手9带动转轴10转动，转轴10转动带动检测盒4翻转，当检测盒4的开口朝上时，可以在检测盒4内填充橡皮泥5，然后再次转动转轴10带动检测盒4翻转，使橡皮泥5朝向刀片20的方向，同时转轴10转动带动齿轮11转动，齿轮11转动带动齿条移动，齿条移动带动连接支架13移动，连接支架13移动带动移动块7移动，从而可以带动刀盘19和刀片20移动，使得刀片20可以对橡皮泥5进行切割，以便于对橡皮泥5上的切割口进行观察，观察多个切割口是否一致，从而可以提升对烟条的切割效果，避免烟条被切割多个部分时，由
于出刀不一致造成烟条切割损坏，其中，u型卡块6和u型卡槽的滑动可以根据第二圆柱21的数量不同调节两个检测盒4形成检测空间的大小，另外，转轴10转动带动检测盒4翻转时，可以同时移动刀盘19和刀片20移动对其进行避让。检测组件还包括滑块12和滑槽14，通槽的上下表面均开设有滑槽14，移动块7的上下表面均安装有滑块12，滑块12和滑槽14滑动连接。通过滑块12和滑槽14的滑动可以提升移动块7移动时的稳定性，从而提升整体结构的稳定性。安装板17的侧面开设有凹槽27，凹槽27滑动安装有凸块26，凸块26的另一端安装有电机支架28，电机支架28上安装有第二电机25，第二电机25的输出轴通过第二联轴器与第一圆柱8连接，第二电机25的输入端电连接外部控制器的输出端。通过外部控制器控制第二电机25工作，第二电机25工作带动第一圆柱8转动，从而可以使刀片20对橡皮泥5进行切割检测，凹槽27和凸块26滑动可以有效保证第二电机25的工作位置。底板1的上表面安装有直支架3，直支架3上安装有固定筒2，直支架3设置有多个。将烟条放置在多个固定筒2内，当同一组的刀盘19和刀片20移动至两个固定筒2之间时，从而可以对烟条进行切割加工。
20.本实用新型提供的一种卷烟机刀盘出刀一致性检测装置的工作原理如下：通过转动双向丝杠18可以带动其上的两个安装板17相对或相背运动，两个安装板17运动带动第一圆柱8和第三圆柱22运动，可以调节第一圆柱8和第三圆柱22之间的距离，由于第二圆柱21可以分别与第一圆柱8和第三圆柱22进行安装，多个第二圆柱21也可以进行安装，其中的安装还可以通过螺栓23进行螺纹连接从而可以调节设置第二圆柱21的数量，进而调节第二圆柱21上的刀盘19的数量，由于刀盘19的数量不同，因此可以根据情况选择安装刀盘19的数量将烟条切割成多个部分，提升烟条的生产效率，并且通过检测组件还可以对多个刀盘19上的刀片20进行检测，以便于对其更换，避免刀片20使用时间过长造成切割后烟条的切割口不一致，以提升对烟条的切割效果。通过外部控制器控制第一电机15工作，第一电机15工作带动双向丝杠18转动，从而通过电动控制第一圆柱8和第二圆柱21之间的距离。通过转动把手9带动转轴10转动，转轴10转动带动检测盒4翻转，当检测盒4的开口朝上时，可以在检测盒4内填充橡皮泥5，然后再次转动转轴10带动检测盒4翻转，使橡皮泥5朝向刀片20的方向，同时转轴10转动带动齿轮11转动，齿轮11转动带动齿条移动，齿条移动带动连接支架13移动，连接支架13移动带动移动块7移动，从而可以带动刀盘19和刀片20移动，使得刀片20可以对橡皮泥5进行切割，以便于对橡皮泥5上的切割口进行观察，观察多个切割口是否一致，从而可以提升对烟条的切割效果，避免烟条被切割多个部分时，由于出刀不一致造成烟条切割损坏，其中，u型卡块6和u型卡槽的滑动可以根据第二圆柱21的数量不同调节两个检测盒4形成检测空间的大小，另外，转轴10转动带动检测盒4翻转时，可以同时移动刀盘19和刀片20移动对其进行避让。通过滑块12和滑槽14的滑动可以提升移动块7移动时的稳定性，从而提升整体结构的稳定性。通过外部控制器控制第二电机25工作，第二电机25工作带动第一圆柱8转动，从而可以使刀片20对橡皮泥5进行切割检测，凹槽27和凸块26滑动可以有效保证第二电机25的工作位置。将烟条放置在多个固定筒2内，当同一组的刀盘19和刀片20移动至两个固定筒2之间时，从而可以对烟条进行切割加工。
21.值得注意的是，本实施例中，外部控制器核心芯片选用的是stc单片机，具体型号为stc15w204s，第一电机15和第二电机25则可根据实际应用场景自由配置，第一电机15和第二电机25可选用北京市三菱电机(中国)有限公司出品的je系列单相伺服电机。外部控制器控制第一电机15和第二电机25工作采用现有技术中常用的方法。
22.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
