一种烟叶移动晾房的制作方法

1.本实用新型涉及烟叶晾制设备技术领域,具体涉及一种烟叶移动晾房。


背景技术:

2.烟叶晾制是指成熟采收后的烟叶在自然或人为控温、控湿、通风等条件下,逐渐干燥,烟叶化学组分逐渐发生变化的过程,是烟叶外观质量及内在品质形成的重要过程。从生理学角度讲,调制主要是一种代谢过程,是烟叶脱水干燥和内部化学物质变化相互协调的过程。
3.雪茄是一种特殊烟草制品,具有典型雪茄香型,香气浓郁,吃味浓,劲头大,烟气呈碱性,焦油与烟碱比值小的烟质特点。晾制作为雪茄烟叶生产工艺中的重要环节,适宜的晾制条件能促使烟叶的外观质量和内部转化朝着人们需要的方向发展。现有的晾房有的结构简单、耐久度低,不能满足雪茄烟叶的晾制的温湿度要求,晾制效果不理想;有的占地面积大,建设地块要求较高,且不能拆卸移动使用,建设成本高,局限性较强;有的层间温湿度差异大,需要移动烟杆,用工较多。
4.发明专利申请202110981755.4提供一种雪茄烟全自动晾房,其包括晾房,晾房上方设有纵横交错的房梁,房梁上方设有房顶,其特征在于,晾房内搭设有若干晾架,晾架上设有可自动移动的晾杆,晾架的两侧设有与晾杆可拆卸连接的移动组件,移动组件连接有设置在所述房梁上的驱动组件,晾杆的下方还设有若干抽排风机;房梁的下方设有喷雾管路系统,喷雾管路系统包括位于晾架上方的内部喷雾组件,以及延伸至晾房外部的外部喷雾组件;房梁的上方设有内部蓄水箱,内部蓄水箱与喷雾管路系统连接,内部蓄水箱上还设有通风散热组件;房顶的四周设有雨水收集系统,雨水收集系统连接至晾房两侧的外部蓄水箱中,外部蓄水箱中设有过滤组件并通过循环管路与内部蓄水箱连接;晾房的背面设有多个可控开启的遮光外窗,晾房的正面下部设有推拉门、上部也设有多个可控开启的遮光外窗,晾房的外墙上还设有总控制器,抽排风机、喷雾管路系统、通风散热组件、推拉门和遮光外窗分别与总控制器电连接。
5.上述现有技术提供的晾房,内部结构复杂,组成部件较多,生产成本较高,且无法移动,使用的局限性较大。
6.因此,本领域亟需开发一种使用灵活、成本较低的可移动烟叶晾房。


技术实现要素:

7.为解决现有烟叶晾房存在的上述缺陷,本实验新型提供了一种改善耐久度和防控温控湿性能,提高烟叶晾制质量,实现地点使用灵活,达到减工降本的目的的雪茄烟移动晾房。
8.为了达到上述目的,本实用新型提供如下技术方案:
9.一种烟叶移动晾房,具有房顶和墙体;晾房内设置有晾烟架;其特征在于,所述房顶上开设通风口,墙体相对的2个墙壁上开设有对应设置的大通风窗;晾烟架上的晾烟杆的
侧面与大通风窗相对。
10.晾房内还设置有加湿装置;所述加湿装置包括用于产生湿气的加湿器和用于输送湿气的加湿管道;加湿管道的一端与加湿器的湿气排出口相接,另一端向晾房的房顶方向延伸;加湿管道的高度与晾烟架上的由上至下第1-5层的晾烟杆位置相适配;
11.优选地,加湿管道的高度与晾烟架上的由上至下第2-4层的晾烟杆位置相适配。
12.所述加湿管道的侧壁上沿轴向方向开设有若干排湿孔;各若干排湿孔的高度与晾烟架上若干层的晾烟杆的高度相适配;排湿孔朝向晾烟杆的侧面。
13.所述晾烟架设置有两排,分别靠近设置有大通风窗的墙壁;所述加湿器设置在两排晾烟架之间的无遮挡空间内。
14.所述通风口上设置有排湿风帽;
15.优选地,与设置有大通风窗的墙壁相邻的2个墙壁上开设有对应设置的小通风窗;
16.优选地,设置小通风窗的1个墙壁上开设有房门。
17.晾烟架上长度较长的晾烟杆的侧壁对应大通风窗及其所在的墙壁设置。
18.晾房内还设置有加热装置和控制装置;加热装置设置在晾房的墙体与底部相接的位置;所述控制装置设置在墙体上;控制装置通过线路分别与加热装置、加湿装置相连;
19.优选地,所述加热装置为钛合金发热管。
20.所述大通风窗的长800mm,宽800mm;所述小通风窗的规格为80mm
×
80mm;大通风窗在相对的2个墙壁上分别设置有4个;小通风窗在相对的2个墙壁上分别设置1个。
21.所述房顶和墙体的材料均为聚氨酯夹芯活动板;墙体的规格为长8000mm,宽4000mm,高4200mm;房顶的规格为长8000mm,宽4000mm,高1250mm;烟叶移动晾房的规格为长8000mm,宽4000mm,高5450mm;
22.优选地,烟叶移动晾房的房顶与墙体、墙体与墙体、墙体与底部的相接位置均为钢结构;
23.优选地,所述房顶和墙体的聚氨酯夹芯活动板与钢结构可拆卸链接形成所述烟叶移动晾房;
24.优选地,所述烟叶移动晾房的底部设置有万向轮;
25.优选地,所述万向轮安装在所述烟叶移动晾房的底部钢结构的四角下方;
26.优选地,所述万向轮为超重型抗冲击锻钢脚轮。
27.晾烟架由竖直的立柱和水平的晾烟杆组成;
28.优选地,水平的晾烟杆共5层,相邻两层之间700mm;立柱设有20根;晾烟架由上至下第5层的晾烟杆距离晾房的底部1400mm;
29.优选地,所述晾烟架的晾烟杆和立柱采用60mm
×
40mm镀锌矩形管可拆卸组装而成;镀锌矩形管的管壁厚度≥3.0mm。
30.本实用新型提供的烟叶移动晾房的房体由墙体和房顶组成,所述晾烟架安装在房体内,房顶开设有通风口,墙体中相对的两个墙壁上分别设置有扇窗户且两个墙壁上的所有窗户对开,墙壁中另外相对的两个墙壁上分别设置有门体且所述两个墙壁上的门体对开,晾晒设置有墙体、房顶、房门、加热设备、控制装置、排湿风帽、通风窗、晾烟架、加湿设备,所述晾烟房设置在金属框架基础上,内设加热设备,通风窗设置在墙体上,晾烟架设置在晾烟房内部,加湿设备设置在晾烟房内部,可实时控制晾晒房内部的晾制环境,以适应烟
叶的晾晒需求,保证烟叶的晾晒质量,房体由聚氨酯夹芯活动板组成,防火隔热,采用可拆卸方式安装,耐久度高、节省用地,在晾房底部设置有带刹车的万向轮,可灵活转移。
31.所述晾房规格为长8000mm,宽4000mm,高5450mm。
32.所述墙体规格为长8000mm,宽4000mm,高4200mm。
33.所述房顶规格为长8000mm,宽4000mm,高1250mm。
34.所述晾房整体为钢结构构筑物设计。
35.所述通风窗共有10个,其中,两个小通风窗设置在墙体的正面和背面,规格80mm
×
80mm,8个大通风窗设置在墙体的侧面对称位置,规格为长800mm,宽800mm。
36.所述排湿帽共4个,设置在房顶。
37.所述房门共两扇,设置于墙体正面和背面对称位置,用密封胶条进行密封处理。
38.所述晾烟架采用60mm
×
40mm镀锌矩形管(壁厚≥3.0mm)可拆卸连接,共5层,设20根立柱,底层距地面1400mm,其余每层间隔700mm。
39.所述墙体及房顶采用聚氨酯夹心板材覆盖,具有防火隔热、耐久性高的功能。
40.所述加热设备采用钛合金发热管,置于晾房底部。
41.所述加湿设备由加湿器连接加湿管道组成,设置于晾房内部。
42.所述控制装置设置在房门边,能集中控制加热设备、加湿设备的启停和强度。
43.所述房体底部设置有万向轮。所述万向轮设置在晾房底部四个角。所述万向轮采用带有刹车功能的超重型抗冲击锻钢脚轮。
44.本实用新型提供的烟叶移动晾房相对的墙体上设置有通风窗和房门,且所述墙体上的房门和通风窗对开,能够保持良好的通风,所述晾房中还设置有用于加热排湿的加热设备和用于加湿保湿的加湿设备,在晾制过程中,当室外气象参数不能满足进风要求,且强制换气通风已经无法满足室内温湿度调控要求时,可关闭门窗,开启调温调湿装置,通过排湿风帽排除热气和湿气,调节室内温湿度在控制范围内。
附图说明

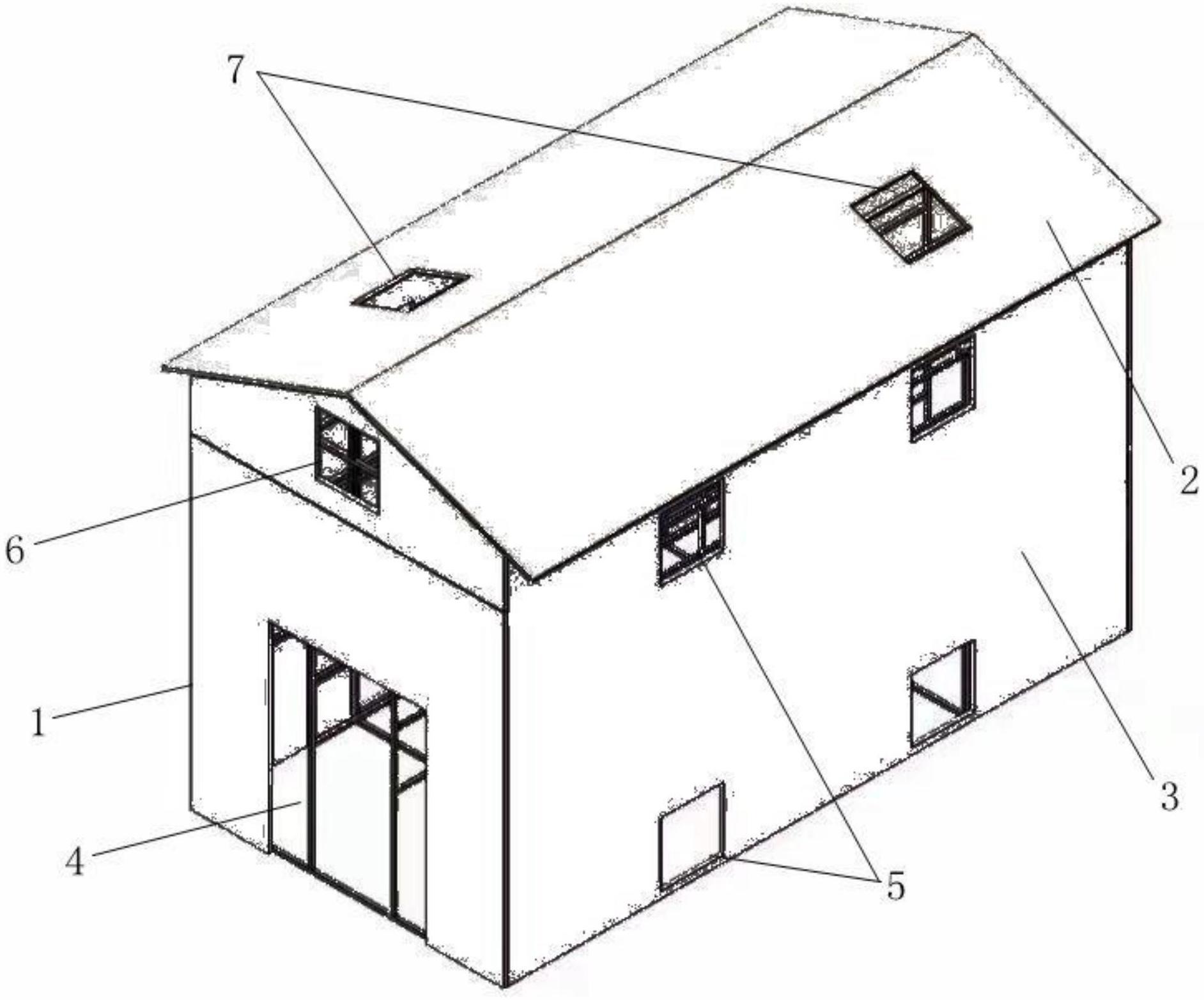

45.图1为本实用新型的一个具体实施例提供的烟叶移动晾房外观结构示意图。
46.图2为本实用新型的另一个实施例提供的烟叶移动晾房内部结构示意图。
47.图3为本实用新型的一个实施例提供的烟叶移动晾房正面剖面图。
48.图中标记列示如下:1-晾房、2-房顶、3-墙体、4-房门、5-大通风窗、6小通风窗、7-通风口、8-晾烟架、81-晾烟杆、9-立柱、10-钛合金发热管(加热装置)、11-加湿器、12-加湿管道、13-控制装置、14-万向轮。
具体实施方式
49.为使本实用新型上述目的、技术方案和优点更加清楚,下面将结合本实用新型的具体实施例和附图,对本实用新型实中的技术方案进行清楚、完整地描述,但并不以此限制本实用新型的保护范围。
50.本实用新型提供一种烟叶移动晾房。本实用新型所有的实施例都具备如下共同特征;如图1和图2所示:所述烟叶移动晾房1具有房顶2和墙体3;晾房1内设置有晾烟架8;所述房顶2上开设通风口7,墙体3相对的2个墙壁上开设有对应设置的大通风窗5;晾烟架8上的
晾烟杆8的侧面与大通风窗5相对。
51.在进一步的实施例中,如图3所示,晾房1内还设置有加湿装置;所述加湿装置包括用于产生湿气的加湿器11和用于输送湿气的加湿管道12;加湿管道12的一端与加湿器11的湿气排出口相接,另一端向晾房的房顶方向延伸;加湿管道12的高度与晾烟架8上的由上至下第1-5层的晾烟杆81位置相适配;
52.优选地,加湿管道12的高度与晾烟架8上的由上至下第2-4层的晾烟杆81位置相适配。
53.在具体的实施例中,所述加湿管道12的侧壁上沿轴向方向开设有若干排湿孔;各若干排湿孔的高度与晾烟架8上若干层的晾烟杆81的高度相适配;排湿孔朝向晾烟杆81的侧面。
54.在更具体的实施例中,所述晾烟架8设置有两排,分别靠近设置有大通风窗5的墙壁;所述加湿器11设置在两排晾烟架8之间的无遮挡空间内。
55.在一些实施例中,所述通风口7上设置有排湿风帽(图中未示出);排湿风帽可以商购获得或定制,例如可以选用品牌世创,sc-12型号的风帽。
56.优选地,与设置有大通风窗5的墙壁相邻的2个墙壁上开设有对应设置的小通风窗6;
57.优选地,设置小通风窗6的1个墙壁上开设有房门4。
58.在优选的实施例中,晾烟架8上长度较长的晾烟杆81的侧壁对应大通风窗5及其所在的墙壁设置。
59.在更进一步的实施例中,晾房1内还设置有加热装置10和控制装置13;加热装置10设置在晾房1的墙体3与底部相接的位置;所述控制装置13设置在墙体3上;控制装置13通过线路分别与加热装置10、加湿装置的加湿器12相连;
60.优选地,所述加热装置10为钛合金发热管。
61.在具体实施例中,所述控制装置13为宇电plc控制器,型号为al-7048。本领域技术人员也可替换成其他类型的控制器。
62.在具体的实施例中,所述大通风窗5的长800mm,宽800mm;所述小通风窗6的规格为80mm
×
80mm;大通风窗5在相对的2个墙壁上分别设置有4个;小通风窗6在相对的2个墙壁上分别设置1个。
63.在更具体的实施例中,所述房顶2和墙体3的材料均为聚氨酯夹芯活动板;墙体3的规格为长8000mm,宽4000mm,高4200mm;房顶2的规格为长8000mm,宽4000mm,高1250mm;烟叶移动晾房1的规格为长8000mm,宽4000mm,高5450mm;
64.优选地,烟叶移动晾房1的房顶2与墙体3、墙体3与墙体3、墙体3与底部的相接位置均为钢结构;
65.优选地,所述房顶2和墙体3的聚氨酯夹芯活动板与钢结构可拆卸链接形成所述烟叶移动晾房1。
66.在更优选的实施例中,所述烟叶移动晾房1的底部设置有万向轮14,可实现晾房的转移。
67.优选地,所述万向轮14安装在所述烟叶移动晾房1的底部钢结构的四角下方;
68.优选地,所述万向轮14为超重型抗冲击锻钢脚轮。
69.所述超重型抗冲击锻钢脚轮带有刹车功能。
70.在一些具体的实施例中,晾烟架8由竖直的立柱9和水平的晾烟杆81组成;
71.优选地,水平的晾烟杆81共5层,相邻两层之间700mm;立柱设有20根;晾烟架8由上至下第5层的晾烟杆81距离晾房1的底部1400mm;
72.优选地,所述晾烟架8的晾烟杆81和立柱9采用60mm
×
40mm镀锌矩形管可拆卸组装而成;镀锌矩形管的管壁厚度≥3.0mm。
73.优选地,所述万向轮采用超重型抗冲击锻钢脚轮,带有刹车功能。
74.在本实用新型最具体的一个实施例中,如图1-3所示,所述烟叶移动晾房,包括晾房1、房顶2、墙体3、房门4、大通风窗5、小通风窗6、排湿风帽7、晾烟架8、立柱9、钛合金发热管10、加湿器11、加湿管道12、控制装置13、万向轮14。所述晾房设置在平整地面上,房顶2设置在晾房1顶部,墙体3设置在晾房1的四周,房门4设置在墙体3正面和背面对称位置,大通风窗5设置在墙体3侧面对称位置,小通风窗6设置在墙体3正面和背面房门4上方对称位置,排湿风帽7设置房顶2上,晾烟架8设置在晾房1内部,立柱9设置在晾房1内部与晾烟架8可拆卸连接,钛合金发热管10设置在晾房1底部晾烟架8下方,加湿器11设置在晾房1内部,加湿管道12设置在晾房1内部与加湿器11连接,控制装置13设置在晾房1内部房门4旁侧,万向轮14设置在晾房底部4个角。
75.其中,房顶2和墙体3采用聚氨酯夹芯板与晾房1框架可拆卸安装,提高耐久度,防火保温性能好,方便安装拆卸。
76.其中,大通风窗窗5共8个,规格800mm
×
800mm,小通风窗6两个,规格80mm
×
80mm,房门4位于墙体3正面和背面的中间,排湿风帽7共4个,通风排湿使用效果更。
77.其中,房体内放置的晾烟架8采用60mm
×
40mm镀锌矩形管(壁厚≥3.0mm)可拆卸连接,立柱9设置20根与晾烟架8可拆卸连接,将晾烟架8水平方向分为4段,规格型号与晾烟架8相同,使晾房1结构牢固,方便安装拆卸。
78.其中,钛合金加热管10至少两组,可根据实际需要增加,安装于晾烟架8左右两侧下方晾房1底部,通过加热实现加温排湿,调控温湿度,使用效果更好。
79.其中,加湿设备包括加热湿器11和加湿管道12,加湿管道12至少两根,可根据实际需要增加,加湿管道12中输送湿气,通过湿气实现加湿降温,调控温湿度,使用效果更好。
80.其中,万向轮14采用超重型抗冲击锻钢脚轮,带有刹车功能。
81.上述实施例仅为本实用新型的优选实施例,并不用以限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改变等,均应包含在本实用新型的保护范围之内。
