1.本实用新型涉及电子烟领域，尤其涉及一种新型雾化器。


背景技术：

2.电子烟又名虚拟香烟、蒸汽烟、气雾发生装置等，其主要通过加热电子烟内部存储的烟油，产生气溶胶以供使用者抽吸。烟油中通常含有尼古丁盐，加热生成的气溶胶中包含尼古丁，但不含焦油、一氧化碳等有害物质，因此可以给使用者提供一个健康的、替代香烟的抽吸体验，电子烟包括雾化器与供电元件，雾化器将烟油雾化成烟雾供消费者吸入。
3.现有的雾化器烟油是从芯子进油孔流入包裹发热丝多层棉，再从中间进气孔漏油,烟油会直接滴入底座，而且烟油长时间浸泡仅靠发热丝周围的多层棉储油，储油能力不足也会导致漏油。


技术实现要素：

4.为了克服现有技术的不足，本实用新型提供一种新型雾化器，包括雾化组件、储油杯以及烟嘴，所述烟嘴在储油杯的顶部与储油杯一体成型，所述储油杯内部设置有油仓，所述雾化组件设置在油仓内，储油杯底部设置有底座；
5.所述雾化组件包括发热丝与支架管，所述支架管内设置有第一通孔，所述发热丝上设置有导油棉，所述发热丝与导油棉设置在支架管的第一通孔内，所述支架管上设置有导油孔，所述支架管的外围设有储油棉。
6.在上述结构中，所述导油棉为多层棉，所述支架管与储油棉之间还设置有单层棉。
7.在上述结构中，所述支架管的下方设置有密封硅胶座，所述密封硅胶座四周表面紧贴油仓内壁，所述密封硅胶座底部紧贴底座。
8.在上述结构中，所述储油棉上设有隔油管，所述隔油管上设置有进油孔，隔油管的上方设置有隔油盖，所述隔油盖上设置有通气管，所述通气管与隔油盖一体成型。
9.在上述结构中，所述通气管设置有第二通孔，所述烟嘴设置有第三通孔，所述第二通孔下方与支气管的第一通孔相通，管腔上方与烟嘴的第三通孔相通。
10.在上述结构中，隔油盖底部设置有凹槽，所述凹槽的宽度大于支架管。
11.在上述结构中，所述储油杯内在烟嘴与储油杯的连接处设置有隔油硅胶，所述隔油硅胶的中部设置有通孔，所述通气管穿过通孔与烟嘴相通。
12.在上述结构中，所述底座上设置有通气孔，所述通气孔内设置有通气塞。
13.在上述结构中，所述底座上还设置有两个电极孔，所述电极孔内设置有电极，所述发热丝向下延伸与电极连接。
14.在上述结构中，储油杯的侧边设置有注油孔，所述注油孔上设置有注油硅胶塞，用于密封注油孔。
15.本实用新型的有益效果是：本实用新型提供一种雾化器，所述雾化器的雾化组件包括发热丝与支架管，发热丝上设置有导油棉，支架管外还设置有储油棉，储油棉能够增加
储油能力可防止烟油漏出。
附图说明
16.下面结合附图和实施例对本实用新型进一步说明。
17.图1是本实用新型的装配示意图；
18.图2是本实用新型的结构拆分图；

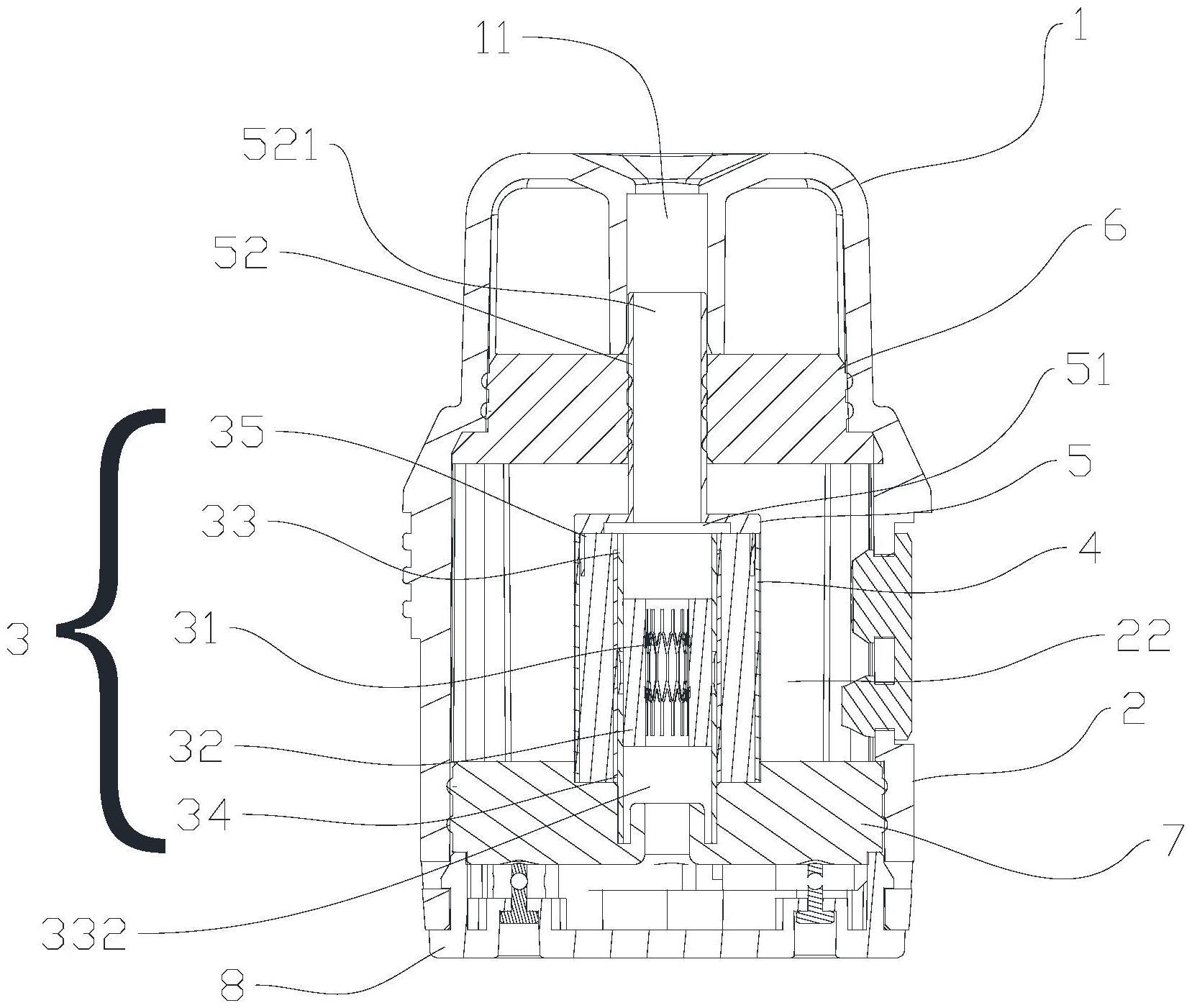

19.图3是本实用新型的剖视图；
20.图4是本实用新型的底座结构拆分图。
具体实施方式
21.以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本实用新型的目的、特征和效果。显然，所描述的实施例只是本实用新型的一部分实施例，而不是全部实施例，基于本实用新型的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本实用新型保护的范围。另外，专利中涉及到的所有联接/连接关系，并非单指构件直接相接，而是指可根据具体实施情况，通过添加或减少联接辅件，来组成更优的联接结构。本实用新型创造中的各个技术特征，在不互相矛盾冲突的前提下可以交互组合。
22.如图1、2、3所示，一种新型雾化器，包括烟嘴1与储油杯2，所述烟嘴1设置在储油杯2的顶部与储油杯一体成型，储油杯2的侧边设置有注油孔21，所述注油孔21处设置有注油硅胶塞22，所述注油硅胶塞22用于封闭注油孔21和防止烟油从注油孔漏出；所述储油杯2内部设置有油仓22，可从注油孔21外将烟油注进储油杯的油仓22内，所述油仓22内设置有雾化组件3，所述雾化组件3包括发热丝32以及支架管33，所述支架管33内设置有第一通孔332，所述发热丝3上设置有导油棉32，所述发热丝31与导油棉32设置在支架管33,的第一通孔332内，所述导油棉32为多层棉，所述支架管33上设置有导油孔331，所述支架管33外设置有储油棉35，所述支架管33与储油棉35之间还设置有单层棉34，所述储油棉35外设置隔油管4，所述隔油管4上设置有多个进油孔，包括隔油管中部的椭圆形进油孔41与底部的方形进油孔42，所述隔油管4上设置有隔油盖5所述隔油盖5上设置有通气管52，所述通气管52与隔油盖54一体成型，所述通气管52设置有第二通孔521，所述烟嘴1内设置有第三通孔11，所述第二通孔521下方与支架管33的第一通孔31相通，所述第二通孔的上方与烟嘴的第三通孔11相通，所述支架管33的第一通孔331、通气管52的第二通孔521以及烟嘴1的第三通孔11连通形成烟雾流出管道；所述隔油盖5底部设置有凹槽51，所述凹槽51的，所述凹槽51宽度大于支架管33，所述凹槽与第一通孔331和第二通孔521相通，设置凹槽51的目的是烟雾流经第一通孔与第二通孔时在气体还可以从储油棉留经凹槽到第二通孔内，方便气体流通；
23.如图3、4所示，支架管33下方设置有密封硅胶座7，所述密封硅胶座7四周表面紧贴油仓内壁，所述密封硅胶座7底部紧贴底座8，所述储油杯2内在烟嘴1与储油杯2的连接处设置有隔油硅胶6，所述隔油硅胶的中央设置有圆孔，所述通气管52穿过通孔与烟嘴1相通；所述底座8上设置有两个通气孔82，所述通气孔82内设置有通气塞83，所述底座8上还设置有两个电极孔81，所述电极孔内设置有电极84，所述发热丝31向下延伸出引脚与电极81连接。
24.本实用新型提供的一种新型雾化器，雾化组件3中设置有储油棉35，储油棉35与支
架管33之间还设置有单层棉34，导油棉32为多层棉，这样设置可以大大增加雾化组件的储油能力，可以有效防止烟油外漏，另一方面底座8上设置有通气孔82与通气塞83，便于给油仓22内部通气保证油仓内部气压稳定，烟油不易因油仓22内部的负压而溢出。
25.以上是对本实用新型的较佳实施进行了具体说明，但本实用新型创造并不限于所述实施例，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。


技术特征：
1.一种新型雾化器，其特征在于包括雾化组件、储油杯以及烟嘴，所述烟嘴在储油杯的顶部与储油杯一体成型，所述储油杯内部设置有油仓，所述雾化组件设置在油仓内，储油杯底部设置有底座；所述雾化组件包括发热丝与支架管，所述支架管内设置有第一通孔，所述发热丝上设置有导油棉，所述发热丝与导油棉设置在支架管的第一通孔内，所述支架管上设置有导油孔，所述支架管的外围设有储油棉。2.根据权利要求1所述的一种新型雾化器，其特征在于，所述导油棉为多层棉，所述支架管与储油棉之间还设置有单层棉。3.根据权利要求1所述的一种新型雾化器，其特征在于，所述支架管的下方设置有密封硅胶座，所述密封硅胶座四周表面紧贴油仓内壁，所述密封硅胶座底部紧贴底座。4.根据权利要求1所述的一种新型雾化器，其特征在于，所述储油棉上设有隔油管，所述隔油管上设置有进油孔，隔油管的上方设置有隔油盖，所述隔油盖上设置有通气管，所述通气管与隔油盖一体成型。5.根据权利要求4所述的一种新型雾化器，其特征在于，所述通气管设置有第二通孔，所述烟嘴设置有第三通孔，所述第二通孔下方与支气管的第一通孔相通，管腔上方与烟嘴的第三通孔相通。6.根据权利要求5所述的一种新型雾化器，其特征在于，隔油盖底部设置有凹槽，所述凹槽的宽度大于支架管。7.根据权利要求5所述的一种新型雾化器，其特征在于，所述储油杯内在烟嘴与储油杯的连接处设置有隔油硅胶，所述隔油硅胶的中部设置有通孔，所述通气管穿过通孔与烟嘴相通。8.根据权利要求1所述的一种新型雾化器，其特征在于，所述底座上设置有通气孔，所述通气孔内设置有通气塞。9.根据权利要求1所述的一种新型雾化器，其特征在于，所述底座上还设置有两个电极孔，所述电极孔内设置有电极，所述发热丝向下延伸与电极连接。10.根据权利要求1所述的一种新型雾化器，其特征在于，储油杯的侧边设置有注油孔，所述注油孔上设置有注油硅胶塞，用于密封注油孔。

技术总结
本实用新型公开了一种新型雾化器，包括雾化组件、储油杯以及烟嘴，所述烟嘴在储油杯的顶部与储油杯一体成型，所述储油杯内部设置有油仓，所述雾化组件设置在油仓内，储油杯底部设置有底座；所述雾化组件包括发热丝与支架管，所述支架管内设置有第一通孔，所述发热丝上设置有导油棉，所述发热丝与导油棉设置在支架管的第一通孔内，所述支架管上设置有导油孔，所述支架管的外围设有储油棉，储油棉能够增加储油能力可防止烟油漏出。增加储油能力可防止烟油漏出。增加储油能力可防止烟油漏出。


技术研发人员：周颖 张荩方
受保护的技术使用者：深圳市方盈电子科技有限公司
技术研发日：2022.12.13
技术公布日：2023/6/3
