1.本实用新型涉及气体密度继电器技术领域，具体是智能型气体密度继电器。


背景技术：

2.随着电力系统的成熟与发展，sf6电气设备在电气系统中的运用越来越广泛。sf6气体在高压电气设备中的作用是灭弧和绝缘，高压电气设备内sf6气体的密度降低将严重影响sf6高压电气设备的安全运行。因此，电网运行规程强制规定，在设备投运前和运行中都必须对sf6气体的密度进行定期检测，一般可采用气体密度继电器安装在sf6电气设备上对sf6气体密度变化进行检测，如果sf6电气设备(例如断路器)中的气体发生泄漏，气体密度继电器将产生报警或者闭锁，以防sf6电气设备产生恶性爆炸事故，之后对sf6电气设备(例如断路器)进行补气后再继续投运。
3.上述装置在使用中还是采用传统的刻度仪器表盘，依靠读数获取检测数据，其智能性以及便捷性有待提高。
4.因此，本实用新型提供了智能型气体密度继电器，以解决上述背景技术中提出的问题。


技术实现要素：

5.本实用新型的目的在于提供智能型气体密度继电器，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.智能型气体密度继电器，包括集成式显示器，其特征在于，所述集成式显示器端部装配有定位板，其所述定位板下侧边部固定有侧板，且所述侧板内侧装配有配件仓，所述配件仓内部安装有变送器；
8.所述集成式显示器包括机体，其所述机体端部固定有弧形防护盖，其所述弧形防护盖覆盖整个所述机体上部。
9.作为本实用新型进一步的方案，所述集成式显示器还包括显示屏，其所述显示屏安装于所述机体前端上部，且所述机体前端下部嵌入安装有按键。
10.作为本实用新型再进一步的方案，所述机体尾部安装有连接座，且所述机体中部两侧均布有散热槽。
11.作为本实用新型再进一步的方案，所述机体前部固定有防护框，且所述防护框安装于显示屏外部，所述防护框侧面开设有槽口，所述防护框包括所述定位板。
12.作为本实用新型再进一步的方案，所述防护框固定于侧板上端，且所述防护框底部贴合于配件仓上端。
13.作为本实用新型再进一步的方案，所述配件仓底部安装有支柱，且所述支柱底部一体连接有法兰。
14.与现有技术相比，本实用新型的有益效果是：
15.本实用新型通过集成式显示器对传统的刻度盘的代替，使得该气体密度继电器更加智能化，便捷化，其具体为，变送器固定于配件仓内部，并且负责对环境中气体浓度数据采集，并进行a/d转换、判断，并进行相应的运算处理，随后传递至集成式显示器内部，经过集成式显示器内置的数据处理单元的分析后，决定电源的接通与断开，以实现该继电器的作业目的；其机体端部固定的弧形防护盖用于对集成式显示器的整体防护，避免其表面粘附聚集较多灰尘，同时也避免集成式显示器受到外界的机械碰撞而出现故障。
附图说明

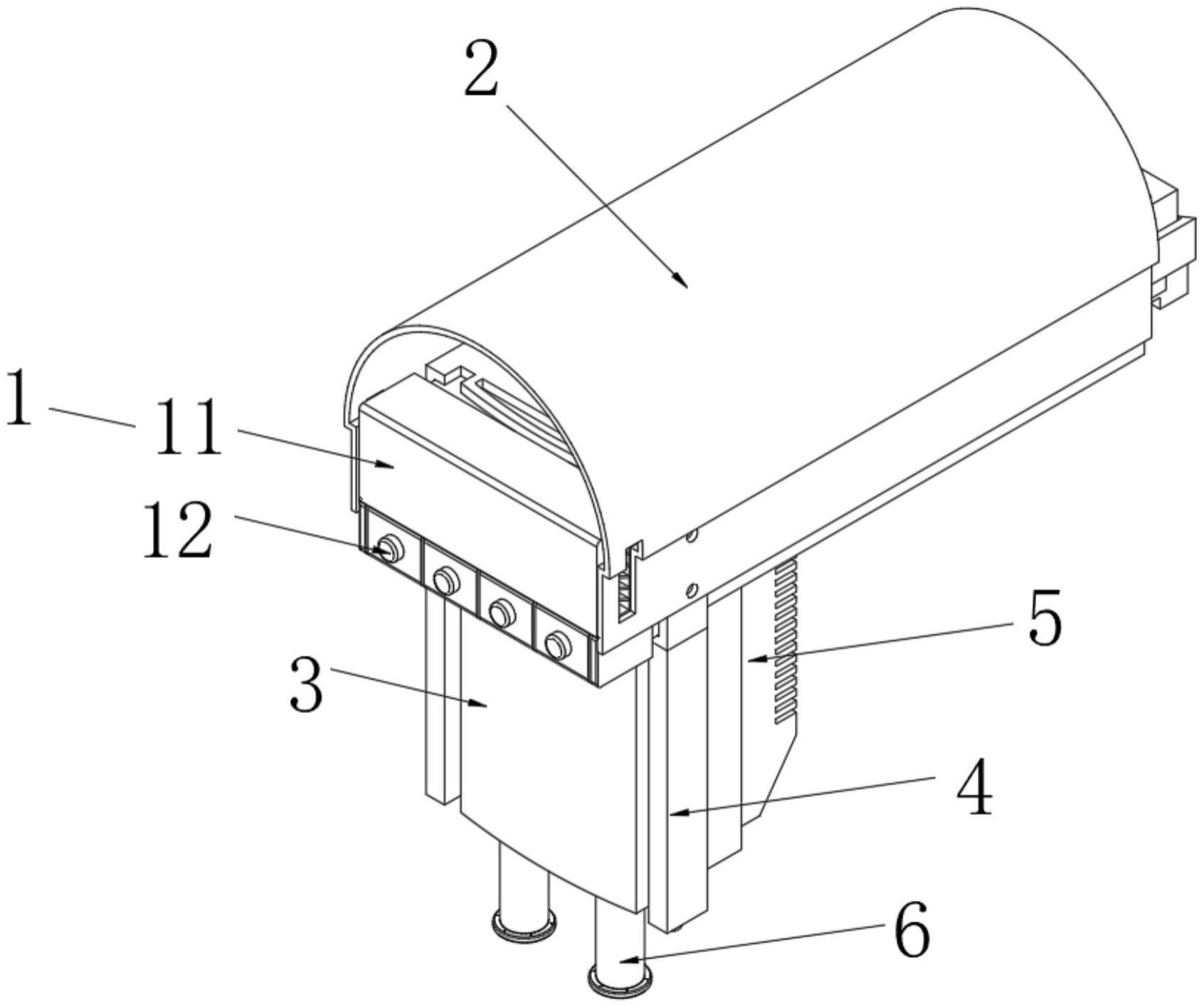

16.图1为智能型气体密度继电器的整体结构一侧示意图。
17.图2为智能型气体密度继电器的整体结构另一侧示意图。
18.图3为智能型气体密度继电器的背面示意图。
19.图4为智能型气体密度继电器中的集成式显示器结构示意图
20.图中：1、集成式显示器；11、显示屏；12、按键；13、机体；14、连接座；15、散热槽；16、防护框；17、槽口；2、弧形防护盖；3、配件仓；4、侧板；5、变送器；6、支柱；8、定位板。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.实施例一：请参阅图1～4，本实用新型实施例中，智能型气体密度继电器，包括集成式显示器1，所述集成式显示器1端部装配有定位板8，其所述定位板8下侧边部固定有侧板4，且所述侧板4内侧装配有配件仓3，所述配件仓3内部安装有变送器5；
23.所述集成式显示器1包括机体13，其所述机体13端部固定有弧形防护盖2，其所述弧形防护盖2覆盖整个所述机体13上部；
24.本技术所涉及的智能型气体密度继电器中，通过所述集成式显示器1对传统的刻度盘的代替，使得该气体密度继电器更加智能化，便捷化，其具体为，所述变送器5固定于所述配件仓3内部，并且负责对环境中气体浓度数据采集，并进行a/d转换、判断，并进行相应的运算处理，随后传递至所述集成式显示器1内部，经过所述集成式显示器1内置的数据处理单元的分析后，决定电源的接通与断开，以实现该继电器的作业目的；
25.其所述机体13端部固定的弧形防护盖2用于对所述集成式显示器1的整体防护，避免其表面粘附聚集较多灰尘，同时也避免集成式显示器1受到外界的机械碰撞而出现故障。
26.实施例二：请参阅图1～4，本实用新型实施例中，本实施例作为上一实施例进一步的改进，具体区别在于，所述集成式显示器1还包括显示屏11，其所述显示屏11安装于所述机体13前端上部，且所述机体13前端下部嵌入安装有按键12；所述机体13尾部安装有连接座14，且所述机体13中部两侧均布有散热槽15；本技术所涉及的智能型气体密度继电器中，所述变送器5检测到的数据传递至所述集成式显示器1内部后，所述集成式显示器1将检测数据转变为数字信号，并显示于所述显示屏11上，其所述按键12切换所述显示屏11的显示画面，所述机体13内置数据处理单元，用于对监测数据的分析对比处理，以及与远程端的通
讯连接，其中，所述集成式显示器1为目前较为成熟技术，此处对其原理便不做更多详细描述，而所述连接座14则是用于所述集成式显示器1与外界的接线连接，所述集成式显示器1在工作时产生的热量主要从散热槽15散出；
27.所述机体13前部固定有防护框16，且所述防护框16安装于显示屏11外部，所述防护框16侧面开设有槽口17，所述防护框16包括所述定位板8；所述防护框16固定于侧板4上端，且所述防护框16底部贴合于配件仓3上端；本技术所涉及的智能型气体密度继电器中，所述防护框16用于对所述显示屏11的防护，同时，也用于所述侧板4的安装固定，所述显示屏11侧面开设有用于散热的槽，而所述槽口17开设则是用于不对所述显示屏11侧面开设的槽进行遮挡；
28.所述配件仓3底部安装有支柱6，且所述支柱6底部一体连接有法兰；本技术所涉及的智能型气体密度继电器中，所述配件仓3与所述支柱6保持相对固定之后，两个所述支柱6用于对所述配件仓3的支撑，所述支柱6的底部法兰用于外部支撑结构通过螺丝连接。
29.在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
30.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体的连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
31.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
