1.本实用新型涉及显示器主板技术领域，具体而言，涉及一种抗震的显示器主板。


背景技术：

2.随着现代化会议、教学和通讯的推进，触摸控制技术在各行各业得到越来越广泛的应用，触控显示器能够让使用者只要用手指轻轻地碰计显示器上的图符或文字就能实现对主机操作，这样摆脱了键盘和鼠标操作，使人机交互更为直截了当；
3.主板是显示器中重要的部件，现有技术中，显示器主板通过螺钉安装在显示器机箱内的安装柱上，在长时间使用过程中，螺钉松动后会导致主板松动，主板松动后容易发生震动，进而影响主板的使用寿命。
4.例如：中国实用新型专利：cn202023076060.1，所公开的“一种具有防松动的新型主板”，其说明书公开：现有技术中，对于主板的安装，大部分都是通过螺丝钉将主板固定安装在计算机主机箱内，然而在计算机的长时间使用后，就很容易出现主板松动的情况....；上述专利可以佐证现有技术存在的缺陷。
5.因此我们对此做出改进，提出一种抗震的显示器主板。


技术实现要素：

6.本实用新型的目的在于：针对目前存在的螺钉松动后会导致主板松动，主板松动后容易发生震动，进而影响主板的使用寿命的问题。
7.为了实现上述发明目的，本实用新型提供了种抗震的显示器主板，以改善上述问题。
8.本技术具体是这样的：
9.包括主板本体，所述主板本体上设置有多个安装孔，所述主板本体上设置有限位防护机构，所述限位防护机构包括设置在主板本体上的限位部，所述限位部包括两个限位件，两个所述限位件分别位设置在主板本体的两侧。
10.作为本技术优选的技术方案，两个所述限位件之间设置有定位防护部；
11.所述定位防护部包括两个定位防护件，两个所述定位防护件分别与两个限位件连接。
12.作为本技术优选的技术方案，所述定位防护件通过限位件可旋转式设置在主板本体的下方，定位防护件位于主板本体下方时用于主板本体安装时的定位，定位防护件旋转至主板本体上方时用于主板本体运输时的防护。
13.作为本技术优选的技术方案，所述限位件包括嵌设在主板本体侧面的支撑座，所述支撑座的侧面开设有侧槽，所述侧槽内插接有连接座，所述连接座内开设有腔室二，所述腔室二两侧的内壁上均开设有通孔一。
14.作为本技术优选的技术方案，所述支撑座内开设有腔室一，所述连接座靠近腔室一的一侧开设有矩形槽，所述矩形槽内穿插连接有矩形块，所述矩形块固定安装在侧槽的
侧壁上，所述侧槽内固定安装有位于矩形块上方的插杆。
15.作为本技术优选的技术方案，所述腔室一内穿插连接有连接杆，所述连接杆的一端穿过腔室一以及矩形块且与矩形槽固定连接。
16.作为本技术优选的技术方案，所述连接杆的外表面套设有位于腔室一内的弹簧一，弹簧一的一端与连接杆固定连接，弹簧一的另一端与腔室一靠近矩形块一侧的内壁接触。
17.作为本技术优选的技术方案，所述腔室二内穿插连接有连接板，所述连接板的底端穿出腔室二，所述连接板上开设有通孔二，所述连接板的顶部固定安装有弹簧二，所述弹簧二的顶端与腔室二内腔的顶部固定连接。
18.作为本技术优选的技术方案，所述定位防护件包括位于主板本体下方的定位防护板，所述定位防护板一侧的中部开设有缺口，所述缺口内固定安装有阻尼转轴，所述矩形槽的外表面与连接板的内壁转动连接。
19.作为本技术优选的技术方案，所述定位防护板靠近缺口一侧的两个边角处均开设有定位槽，定位槽的位置与安装孔的位置相对应。
20.与现有技术相比，本实用新型的有益效果：
21.在本技术的方案中：
22.为了解决现有技术中螺钉松动后会导致主板松动，主板松动后容易发生震动的问题，本技术通过设置的安装孔，安装孔中的限位部能够向上推动主板本体，通过限位部能够降低螺钉松动的情况，当螺钉松动后，由于限位部能够向上推动主板本体，即能够在螺钉松动后对主板本体进行限位，减少主板本体松动的情况，进而实现抗震，增加了主板本体的稳固性。
附图说明

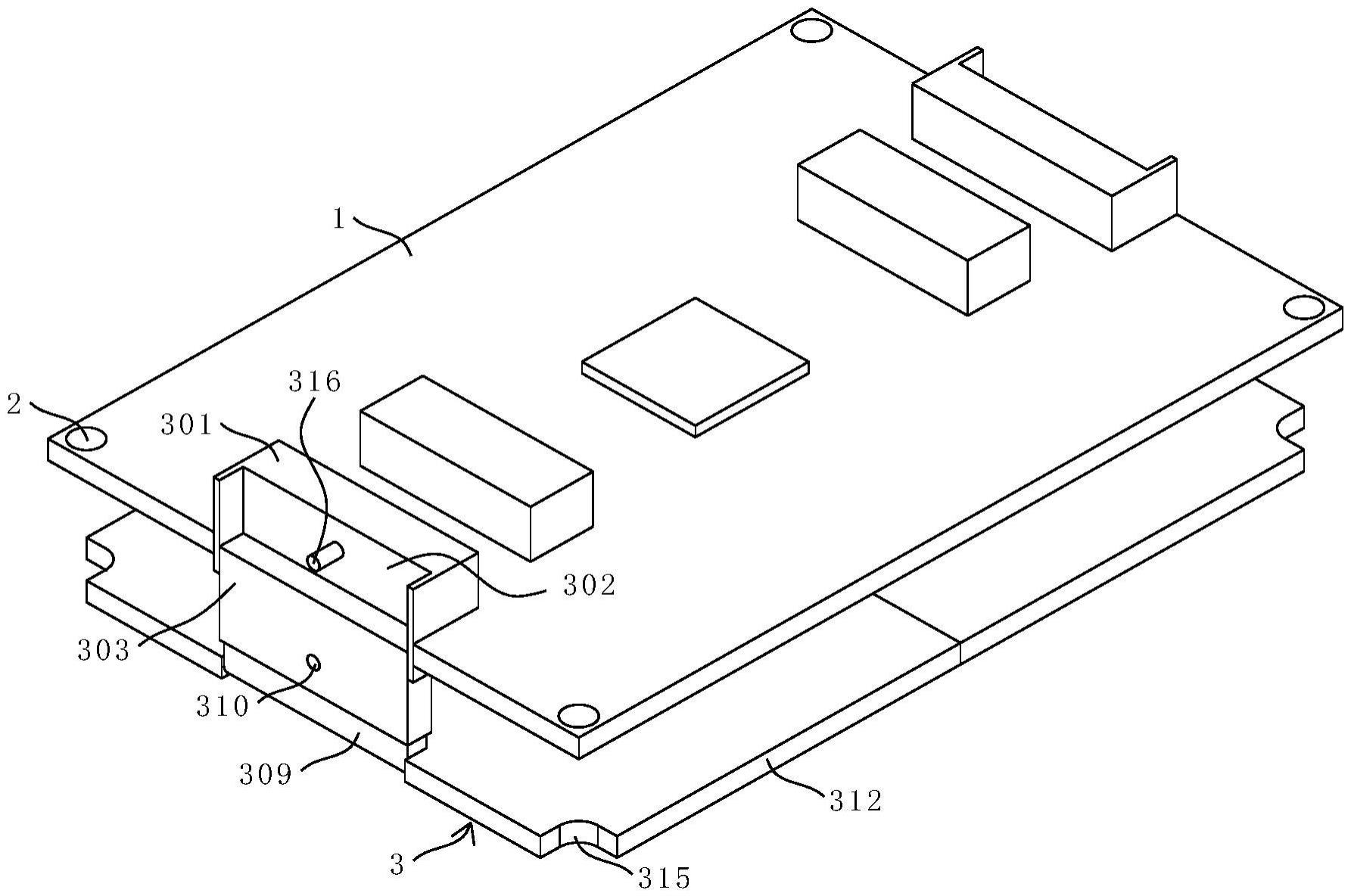

23.图1为本技术提供的种抗震的显示器主板的结构示意图；
24.图2为本技术提供的种抗震的显示器主板的定位防护板的结构示意图；
25.图3为本技术提供的种抗震的显示器主板的支撑座的侧视剖切结构示意图；
26.图4为本技术提供的种抗震的显示器主板运输时的结构示意图；
27.图5为本技术提供的种抗震的显示器主板的安装到显示器壳体上的结构示意图。
28.图中标示：
29.1、主板本体；2、安装孔；3、限位防护机构；301、支撑座；302、侧槽；303、连接座；304、矩形槽；305、腔室一；306、矩形块；307、连接杆；308、腔室二；309、连接板；310、通孔一；311、通孔二；312、定位防护板；313、缺口；314、阻尼转轴；315、定位槽；316、插杆；317、弹簧二。
具体实施方式
30.为了使本技术领域的人员更好地理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分的实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应
当属于本实用新型保护的范围。
31.如背景技术所述的，手动固相萃取装置速度均一性不能保障，而且还是费力些，不利于萃取速度。
32.为了解决此技术问题，本实用新型提供了一种抗震的显示器主板，其应用于提高主板本体1的抗震。
33.具体地，请参考图1-4，所述种抗震的显示器主板具体包括：
34.主板本体1，主板本体1上设置有多个安装孔2，主板本体1上设置有限位防护机构3，限位防护机构3包括设置在主板本体1上的限位部，限位部包括两个限位件，两个限位件分别位设置在主板本体1的两侧。
35.本实用新型提供的种抗震的显示器主板，为了解决现有技术中螺钉松动后会导致主板松动，主板松动后容易发生震动的问题，本技术通过设置的安装孔2，安装孔2中的限位部能够向上推动主板本体1，通过限位部能够降低螺钉松动的情况，当螺钉松动后，由于限位部能够向上推动主板本体1，即能够在螺钉松动后对主板本体1进行限位，减少主板本体1松动的情况，进而实现抗震，增加了主板本体1的稳固性。
36.为了使本技术领域的人员更好地理解本实用新型方案，下面将结合附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
37.需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征和技术方案可以相互组合。
38.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
39.实施例1
40.请参考图1-4，一种抗震的显示器主板，其包括主板本体1，主板本体1上设置有多个安装孔2，主板本体1上设置有限位防护机构3，限位防护机构3包括设置在主板本体1上的限位部，限位部包括两个限位件，两个限位件分别位设置在主板本体1的两侧。
41.两个限位件之间设置有定位防护部；
42.定位防护部包括两个定位防护件，两个定位防护件分别与两个限位件连接。
43.定位防护件通过限位件可旋转式设置在主板本体1的下方，定位防护件位于主板本体1下方时用于主板本体1安装时的定位，定位防护件旋转至主板本体1上方时用于主板本体1运输时的防护。
44.本技术为了解决现有技术中螺钉松动后会导致主板松动，主板松动后容易发生震动的问题，本技术通过设置的安装孔2，安装孔2中的限位部能够向上推动主板本体1，通过限位部能够降低螺钉松动的情况，当螺钉松动后，由于限位部能够向上推动主板本体1，即能够在螺钉松动后对主板本体1进行限位，减少主板本体1松动的情况，进而实现抗震，增加了主板本体1的稳固性；
45.定位防护件在安装主板本体1时能够与安装柱配合对主板本体1进行定位，从而方便对主板本体1进行安装，而在主板本体1安装使用前的运输过程中，定位防护件可旋转至主板本体1的上方，此时定位防护件用于对主板本体1顶部进行防护，减少主板本体1上电器元件在运输过程中受到磕碰损坏的情况，提高了定位防护件的功能性。
46.实施例2
47.对实施例1提供的种抗震的显示器主板进一步优化，具体地，如图1和图3所示，限位件包括嵌设在主板本体1侧面的支撑座301，支撑座301的侧面开设有侧槽302，侧槽302内插接有连接座303，连接座303内开设有腔室二308，腔室二308两侧的内壁上均开设有通孔一310，连接座303能够在侧槽302中移动。
48.进一步的，如图1和图3所示，支撑座301内开设有腔室一305，连接座303靠近腔室一305的一侧开设有矩形槽304，矩形槽304内穿插连接有矩形块306，矩形块306固定安装在侧槽302的侧壁上，侧槽302内固定安装有位于矩形块306上方的插杆316，拉动连接座303使得连接座303与侧槽302分离后可以对连接座303进行转动。
49.通过将矩形块306插入矩形槽304中能够提高连接座303的稳定性。
50.进一步的，如图3所示，腔室一305内穿插连接有连接杆307，连接杆307的一端穿过腔室一305以及矩形块306且与矩形槽304固定连接，通过连接杆307能够将连接座303连接在侧槽302中。
51.进一步的，如图3所示，连接杆307的外表面套设有位于腔室一305内的弹簧一，弹簧一的一端与连接杆307固定连接，弹簧一的另一端与腔室一305靠近矩形块306一侧的内壁接触，弹簧一的作用力通过连接杆307能够对连接座303进行牵引，进而能够提高连接座303位于侧槽302中的稳定性。
52.弹簧一的另一端与矩形块306的内壁仅接触而不固定，进而避免连接座303旋转时受到影响。
53.进一步的，如图3所示，腔室二308内穿插连接有连接板309，连接板309的底端穿出腔室二308，连接板309上开设有通孔二311，连接板309的顶部固定安装有弹簧二317，弹簧二317的顶端与腔室二308内腔的顶部固定连接，当安装主板本体1的螺钉发生松动时，弹簧二317的作用力能够通过连接座303推动支撑座301以及主板本体1上升，从而能够减少主板本体1发生松动的情况。
54.实施例3
55.对实施例1或2提供的种抗震的显示器主板进一步优化，具体地，如图1-4所示，定位防护件包括位于主板本体1下方的定位防护板312，定位防护板312一侧的中部开设有缺口313，缺口313内固定安装有阻尼转轴314，矩形槽304的外表面与连接板309的内壁转动连接，即定位防护板312与连接板309之间能够进行转动，从而方便调节定位防护板312的位置。
56.进一步的，如图2所示，定位防护板312靠近缺口313一侧的两个边角处均开设有定位槽315，定位槽315的位置与安装孔2的位置相对应，定位槽315的设置能够使得定位防护板312避开安装柱的位置，从而使得定位防护板312能够与安装柱配合对主板本体1进行安装时的定位。
57.本实用新型提供的种抗震的显示器主板的使用过程如下：
58.参照图5，将定位槽315的位置对准安装柱，使得两个定位防护板312位于四个安装柱之间，通过两个定位防护板312能够和安装柱配合对主板本体1进行定位，通过螺钉穿过安装孔2将主板本体1安装到安装柱上即可，当螺栓发生松动时，弹簧二317的作用力能够推动连接座303上升，连接座303通过支撑座301推动主板本体1上升，从而能够在螺钉松动后对主板本体1进行限位，减少主板本体1震动的情况；
59.主板本体1安装到显示器壳体中之前进行运输时的形态如图4，此时定位防护板312能够对主板本体1顶部进行防护；
60.当需要将本技术的形态由图1切换为图4时，首先转动定位防护板312至竖起，然后向外侧拉动连接座303使得连接座303与侧槽302分离，一百八十度转动连接座303后，向下推动定位防护板312，使得连接座303与定位防护板312接触，当连接座303与定位防护板312接触时，通孔一310对准通孔二311，然后将连接座303推回侧槽302中，此时插杆316插入通孔一310以及通孔二311中，旋转定位防护板312使得定位防护板312水平位于主板本体1上方即可，且定位防护板312水平后与支撑座301顶部接触；
61.当需要将本技术的形态由图4切换为图1时，首先转动定位防护板312至竖起，然后向外侧拉动连接座303使得连接座303与侧槽302分离，此时弹簧二317的作用力推动连接板309，一百八十度转动连接座303，将连接座303推回侧槽302中，旋转定位防护板312使得定位防护板312水平位于主板本体1下方即可。
62.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接或彼此可通讯；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
63.显然，以上所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，附图中给出了本实用新型的较佳实施例，但并不限制本实用新型的专利范围。本实用新型可以以许多不同的形式来实现，相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来而言，其依然可以对前述各具体实施方式所记载的技术方案进行修改，或者对其中部分技术特征进行等效替换。凡是利用本实用新型说明书及附图内容所做的等效结构，直接或间接运用在其他相关的技术领域，均同理在本实用新型专利保护范围之内。
