1.本实用新型涉及计时器技术领域，尤其涉及一种计时器。


背景技术：

2.计时器是利用特定的原理来测量时间的装置，其操作界面简便易用，提供了基本的计时控制功能，包括：开始计时、停止计时、继续计时、操作界面简便易用复零、调整计时。
3.计时器在长期使用或者摔落损坏时，需要将计时器拆开进行维修，如现有技术中，中国专利申请号：cn1047004c，一种计时器，其日期校正机构包括一个可以在至少两个轴向位置之间移动的控制柄，以及安装在控制柄上的一个滑动小齿轮和一个校正小齿轮，滑动小齿轮有至少一个凸齿，以用来在控制柄处于轴向位置中的一个位置时使该凸齿与校正小齿轮上相应缺口啮合，以使得校正小齿轮可稳定地随滑动小齿轮转动。
4.计时器内部存在许多较小结构，例如行星齿轮等，在安装时由于安装人员的操作不当会导致计时器无法快速安装，从而导致计时器安装效率不佳。


技术实现要素：

5.本实用新型的目的是为了解决计时器内部存在许多较小结构，在安装时由于安装人员的操作不当会导致计时器无法快速安装，导致计时器安装效率不佳的问题，而提出的一种计时器。
6.为了实现上述目的，本实用新型采用了如下技术方案：
7.设计一种计时器，包括上盖和底座，所述底座的内部设置有一级齿轮，所述底座的底部和一级齿轮的内壁活动连接，所述底座的内部设置有定位柱，所述定位柱的底部贯穿至一级齿轮的底部并与底座的底部活动连接，所述底座的内部设置有二级齿轮，所述二级齿轮和一级齿轮啮合，所述二级齿轮的顶部固定连接有第一齿轮轴，所述二级齿轮的底部和底座内壁的底部活动连接，所述二级齿轮的底部和底座的底部活动连接。
8.进一步的，所述第一齿轮轴表面的顶部固定连接有三级齿轮，所述上盖的底部和三级齿轮的顶部接触，所述底座的内部设置有四级齿轮，所述四级齿轮的顶部固定连接有第二齿轮轴，所述四级齿轮的底部可套设在三级齿轮的顶部并与四级齿轮可活动连接，所述底座的内部设置有和三级齿轮啮合的五级齿轮，所述五级齿轮的顶部固定连接有和四级齿轮啮合的第三齿轮轴，所述底座的内部设置有六级齿轮，所述六级齿轮的顶部固定连接有和五级齿轮啮合的第四齿轮轴，所述底座的内部设置有和第四齿轮轴啮合的棘轮，所述棘轮的顶部固定连接有第五齿轮轴，所述第五齿轮轴的底部贯穿至棘轮的底部并与六级齿轮啮合，所述第五齿轮轴的底部固定连接有第六齿轮轴，所述第六齿轮轴的底部和底座内壁的底部活动连接。
9.通过采用上述技术方案，通过三级齿轮、四级齿轮、第二齿轮轴、五级齿轮、第三齿轮轴、六级齿轮、第四齿轮轴、棘轮、第五齿轮轴和第六齿轮轴的相互配合，能够旋转三级齿轮时可以带动四级齿轮旋转，四级齿轮旋转带动第二齿轮轴旋转，四级齿轮旋转带动第三
齿轮轴旋转，第三齿轮轴旋转带动五级齿轮旋转，五级齿轮旋转带动第四齿轮轴旋转，第四齿轮轴旋转带动棘轮旋转，棘轮旋转带动第五齿轮轴旋转，从而可让底座和上盖内部的零部件达到转动的优点。
10.进一步的，所述底座的底部固定连接有定时轴，所述定时轴的底部固定连接有扭动主轴，所述扭动主轴与定时轴均和底座配合使用。
11.通过采用上述技术方案，通过定时轴和扭动主轴的相互配合，能够旋转上盖时可以带动底座旋转，底座旋转带动定时轴旋转，定时轴旋转带动扭动主轴旋转，从而达到了上盖旋转会带动定时轴和扭动主轴旋转。
12.进一步的，所述底座的内部设置有定时盘，所述定时盘的底部和第二齿轮轴的顶部接触，所述定时盘的顶部和上盖内壁的顶部接触，所述底座的内部设置有止动杆，所述止动杆的底部和第五齿轮轴表面的顶部可插接连接，所述止动杆的顶部和上盖内壁的顶部活动连接。
13.通过采用上述技术方案，通过定时盘和止动杆的相互配合，能够让底座和上盖固定时，可以对底座和上盖进行通电，从而会使底座和上盖内部的零件转动，从而达到了底座和上盖内部零件转动的优点。
14.进一步的，所述底座的内部外接有电源线，所述电源线的一端固定连接有弹片二，所述底座内壁的底部固定连接有摆轮，所述电源线的一端固定连接有弹片一，所述弹片一的一侧和摆轮接触。
15.通过采用上述技术方案，通过电源线、弹片二、摆轮和弹片一的相互配合，能够让电源线外接电源时可以按动止动杆，止动杆会让摆轮和弹片一接触，从而会使底座和上盖内部的零件转动，从而达到了底座和上盖内部零件转动的优点。
16.进一步的，所述上盖的顶部设置有自攻螺丝，所述自攻螺丝的数量为三个，所述自攻螺丝的底部贯穿至上盖的底部并与上盖螺纹连接，所述上盖的底部贯穿至底座的内部，所述上盖和底座通过自攻螺丝可拆卸连接。
17.通过采用上述技术方案，通过设置自攻螺丝，能够对底座和上盖进行固定和拆卸，从而可以让底座内部的零件出现损坏时可以快速的进行拆卸，从而会提高底座内部零部件维修的工作效率。
18.本实用新型提出的一种计时器，有益效果在于：
19.1、本实用新型通过将电源线通电，摆轮通电后会让弹片二和摆轮接触，从而会使弹片二和摆轮进行通电，摆轮会和第六齿轮轴接触，从而会使三级齿轮、四级齿轮、第二齿轮轴、五级齿轮、第三齿轮轴、六级齿轮、第四齿轮轴、棘轮和第五齿轮轴旋转，六级齿轮会带动定位柱旋转，定位柱旋转带动一级齿轮旋转，三级齿轮旋转会带动二级齿轮旋转。
20.2、本实用新型通过工具将自攻螺丝拆卸，当自攻螺丝先与底座脱离后，还会和上盖脱离，从而可对上盖和底座进行拆卸，使用者可对底座内部的零件进行维修更换，从而达到了快速维修更换计时器内部零部件的优点。
附图说明

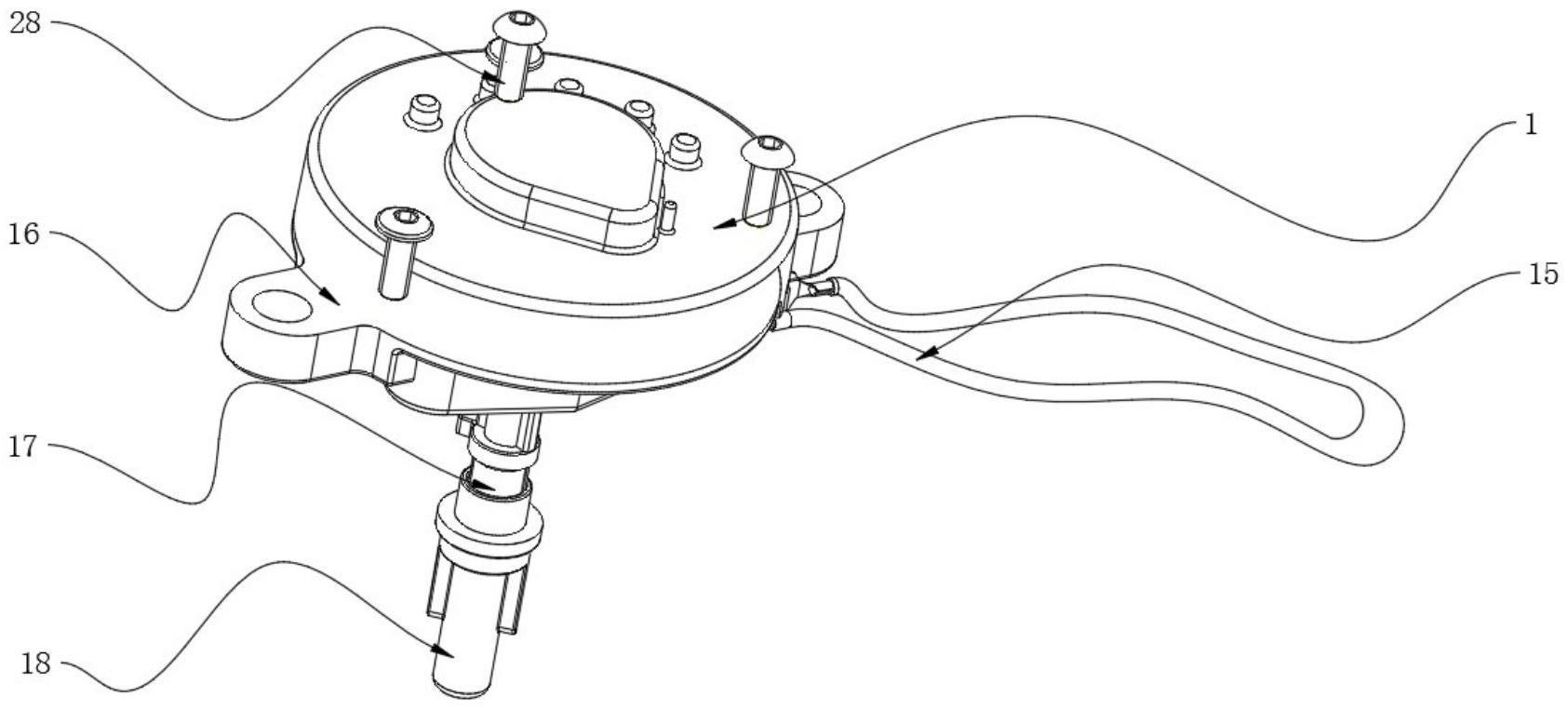

21.图1为本实用新型提出的一种计时器上盖和底座的结构示意图；
22.图2为本实用新型提出的一种计时器上盖和底座的爆炸图；
23.图3为本实用新型提出的一种计时器图2中a处放大图；
24.图4为本实用新型提出的一种计时器图2中b处放大图。
25.图中：1、上盖；2、止动杆；3、定时盘；4、一级齿轮；5、二级齿轮；6、三级齿轮；7、四级齿轮；8、五级齿轮；9、六级齿轮；10、棘轮；11、定位柱；12、摆轮；13、弹片一；14、弹片二；15、电源线；16、底座；17、定时轴；18、扭动主轴；22、第一齿轮轴；23、第二齿轮轴；24、第三齿轮轴；25、第四齿轮轴；26、第五齿轮轴；27、第六齿轮轴；28、自攻螺丝。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
27.参照图1-4，一种计时器，包括上盖1和底座16，底座16的内部设置有一级齿轮4，底座16的底部和一级齿轮4的内壁活动连接，底座16的内部设置有定位柱11，定位柱11的底部贯穿至一级齿轮4的底部并与底座16的底部活动连接，底座16的内部设置有二级齿轮5，二级齿轮5和一级齿轮4啮合，二级齿轮5的顶部固定连接有第一齿轮轴22，二级齿轮5的底部和底座16内壁的底部活动连接，二级齿轮5的底部和底座16的底部活动连接，更具体为，能够将上盖1和底座16进行固定，对底座16和上盖1通电时可以让其内部的零件转动，从而可达到计时器工作的优点。
28.参照图3，第一齿轮轴22表面的顶部固定连接有三级齿轮6，上盖1的底部和三级齿轮6的顶部接触，底座16的内部设置有四级齿轮7，四级齿轮7的顶部固定连接有第二齿轮轴23，四级齿轮7的底部可套设在三级齿轮6的顶部并与四级齿轮7可活动连接，底座16的内部设置有和三级齿轮6啮合的五级齿轮8，五级齿轮8的顶部固定连接有和四级齿轮7啮合的第三齿轮轴24，底座16的内部设置有六级齿轮9，六级齿轮9的顶部固定连接有和五级齿轮8啮合的第四齿轮轴25，底座16的内部设置有和第四齿轮轴25啮合的棘轮10，棘轮10的顶部固定连接有第五齿轮轴26，第五齿轮轴26的底部贯穿至棘轮10的底部并与六级齿轮9啮合，第五齿轮轴26的底部固定连接有第六齿轮轴27，第六齿轮轴27的底部和底座16内壁的底部活动连接，更具体为，通过三级齿轮6、四级齿轮7、第二齿轮轴23、五级齿轮8、第三齿轮轴24、六级齿轮9、第四齿轮轴25、棘轮10、第五齿轮轴26和第六齿轮轴27的相互配合，能够旋转三级齿轮6时可以带动四级齿轮7旋转，四级齿轮7旋转带动第二齿轮轴23旋转，四级齿轮7旋转带动第三齿轮轴24旋转，第三齿轮轴24旋转带动五级齿轮8旋转，五级齿轮8旋转带动第四齿轮轴25旋转，第四齿轮轴25旋转带动棘轮10旋转，棘轮10旋转带动第五齿轮轴26旋转，从而可让底座16和上盖1内部的零部件达到转动的优点。
29.参照图2，底座16的底部固定连接有定时轴17，定时轴17的底部固定连接有扭动主轴18，扭动主轴18与定时轴17均和底座16配合使用，更具体为，通过定时轴17和扭动主轴18的相互配合，能够旋转上盖1时可以带动底座16旋转，底座16旋转带动定时轴17旋转，定时轴17旋转带动扭动主轴18旋转，从而达到了上盖1旋转会带动定时轴17和扭动主轴18旋转。
30.参照图2，底座16的内部设置有定时盘3，定时盘3的底部和第二齿轮轴23的顶部接触，定时盘3的顶部和上盖1内壁的顶部接触，底座16的内部设置有止动杆2，止动杆2的底部和第五齿轮轴26表面的顶部可插接连接，止动杆2的顶部和上盖1内壁的顶部活动连接，更
具体为，通过定时盘3和止动杆2的相互配合，能够让底座16和上盖1固定时，可以对底座16和上盖1进行通电，从而会使底座16和上盖1内部的零件转动，从而达到了底座16和上盖1内部零件转动的优点。
31.参照图4，底座16的内部外接有电源线15，电源线15的一端固定连接有弹片二14，底座16内壁的底部固定连接有摆轮12，电源线15的一端固定连接有弹片一13，弹片一13的一侧和摆轮12接触，更具体为，通过电源线15、弹片二14、摆轮12和弹片一13的相互配合，能够让电源线15外接电源时可以按动止动杆2，止动杆2会让摆轮12和弹片一13接触，从而会使底座16和上盖1内部的零件转动，从而达到了底座16和上盖1内部零件转动的优点。
32.参照图2，上盖1的顶部设置有自攻螺丝28，自攻螺丝28的数量为三个，自攻螺丝28的底部贯穿至上盖1的底部并与上盖1螺纹连接，上盖1的底部贯穿至底座16的内部，上盖1和底座16通过自攻螺丝28可拆卸连接，更具体为，通过设置自攻螺丝28，能够对底座16和上盖1进行固定和拆卸，从而可以让底座16内部的零件出现损坏时可以快速的进行拆卸，从而会提高底座16内部零部件维修的工作效率。
33.工作方式；工作时，可将电源线15外接电源，当电源线15通电后，电源线15会让摆轮12通电，摆轮12通电后会让弹片二14和摆轮12接触，从而会使弹片二14和摆轮12进行通电，摆轮12会和第六齿轮轴27接触，从而会使三级齿轮6、四级齿轮7、第二齿轮轴23、五级齿轮8、第三齿轮轴24、六级齿轮9、第四齿轮轴25、棘轮10和第五齿轮轴26旋转，六级齿轮9会带动定位柱11旋转，定位柱11旋转带动一级齿轮4旋转，三级齿轮6旋转会带动二级齿轮5旋转，从而可让计时器进行工作，当计时器出现损坏时，使用者通过工具将自攻螺丝28拆卸，当自攻螺丝28先与底座16脱离后，还会和上盖1脱离，从而可对上盖1和底座16进行拆卸，使用者可对底座16内部的零件进行维修更换，从而达到了快速维修更换计时器内部零部件的优点。
