1.本实用新型涉及智能手表机芯技术领域，具体涉及一种智能手表的机芯结构。


背景技术：

2.智能手表是具有信息处理能力，符合手表基本技术要求的手表，智能手表除指示时间之外，还应具有提醒、导航、校准、监测和交互等其中一种或者多种功能，智能手表的机芯是手表内部的核心部件，是装在表壳里面部分的配件。
3.如公告号为cn106227022b的一种智能手表的机芯，包括表壳后盖、时间面板、透明前盖和机芯，所述机芯包括机芯后盖、电池、机芯主板、面盖、石英机芯、机芯盖板、oled屏、蓝牙天线、触摸fpc。
4.智能手表的机芯在打开的过程中，需要借用螺丝刀等外部设备，利用外部设备来实施机芯的拆装，维修较为费时，且手表机芯内的部件众多，多个部件易松动在机芯中，机芯内的部件稳定性需要提高，因此，亟需设计一种智能手表的机芯结构来解决上述问题。


技术实现要素：

5.本实用新型的目的是提供一种智能手表的机芯结构，以解决现有技术中的上述不足之处。
6.为了实现上述目的，本实用新型提供如下技术方案：
7.一种智能手表的机芯结构，包括智能手表体，所述智能手表体包括表盖和表身，所述表身的内壁上焊接有机芯内框，所述机芯内框的内部开设有机芯槽，且机芯槽的内部通过螺栓安装有主控安装板，所述主控安装板的内壁上固定安装有主控芯片，所述主控安装板的内部通过螺栓安装有无线通信芯片，所述机芯槽的内壁焊接有插接框，且插接框的内部插设有内存芯片，所述插接框内部的两侧均粘接有胶垫，所述机芯槽的内壁焊接有处理芯片，所述表盖的内部一侧焊接有贴合框，所述表身的内部螺纹插接有螺纹插件。
8.优选的，所述螺纹插件插接在贴合框的内部，所述表身的内部粘接有防水密封圈。
9.优选的，所述表盖的内壁上开设有凹陷圈槽，所述防水密封圈卡设在凹陷圈槽的内部。
10.优选的，所述机芯内框的外壁上粘接有若干个凸杆，所述表盖的内壁上一体成型有若干个套管，且凸杆插设在套管的内部。
11.优选的，所述表盖的内部开设有内凹槽，所述表盖的外部固定安装有显示屏。
12.优选的，所述表身的内部一侧设置有充电头，所述机芯槽的内壁固定安装有集成电路。
13.在上述技术方案中，本实用新型提供的一种智能手表的机芯结构，通过设置的贴合框与螺纹插件，表盖下安装有贴合框，在螺纹插件转动过后，螺纹插件能够插入至贴合框内，从而使表盖和表身进行固定的连接安装，方便了机芯的拆分和维修；通过设置的主控芯片、插接框与内存芯片，主控芯片和无线通信芯片利用主控安装板装设于表身中，主控芯片
和无线通信芯片将手表信息控制及无线传输到外部设备，同时内存芯片插入至插接框中，插接框中的胶垫紧密贴合内存芯片，利于内存芯片的稳定安装；通过设置的凸杆与防水密封圈，凸杆插设在表盖的套管中，同时表身上的防水密封圈插进凹陷圈槽内，使得表盖及表身贴合紧密，且防水密封圈阻止外部湿气的进入。
附图说明
14.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。

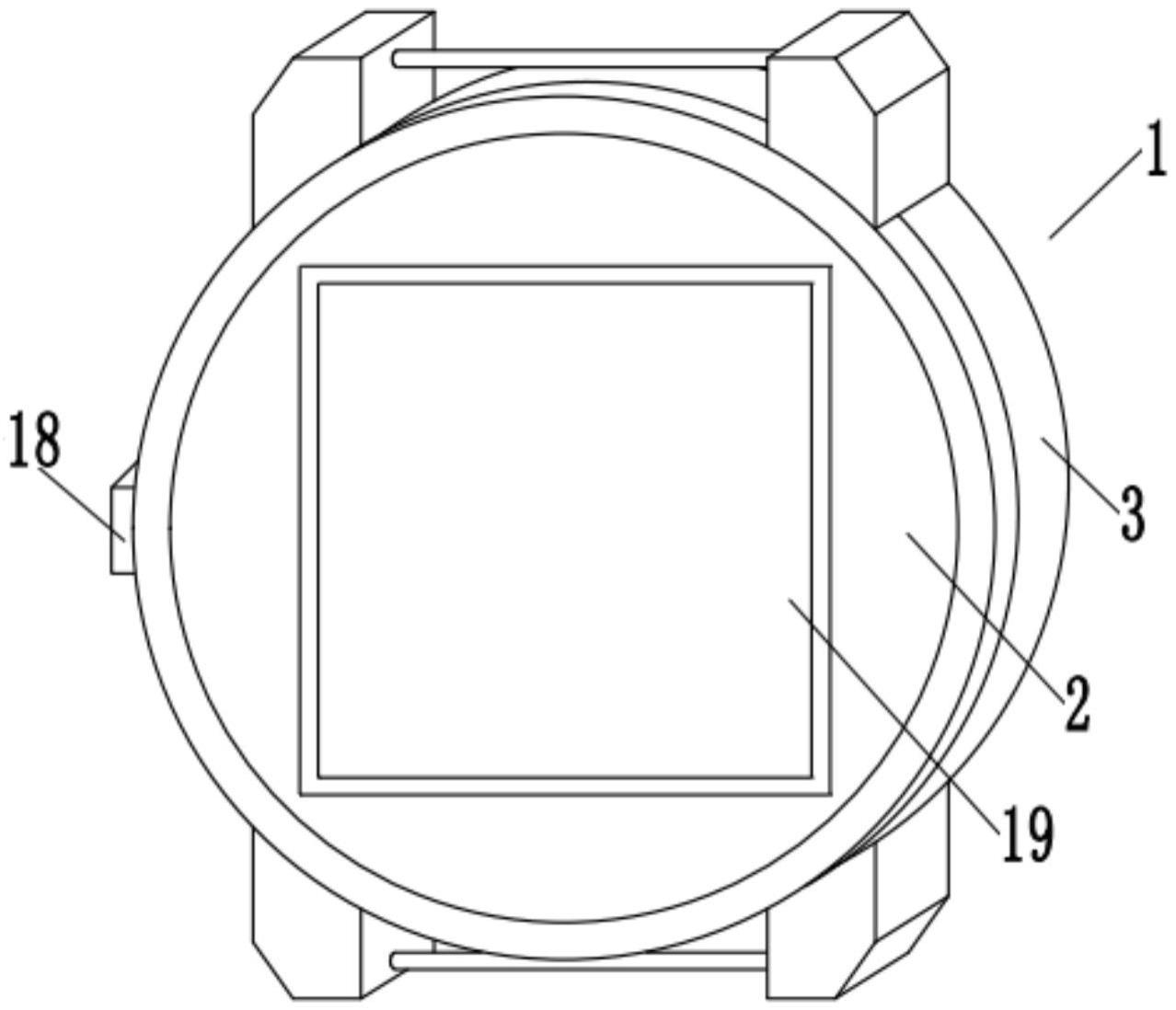

15.图1为本实用新型一种智能手表的机芯结构实施例提供的立体结构示意图。
16.图2为本实用新型一种智能手表的机芯结构实施例提供的表身剖面示意图。
17.图3为本实用新型一种智能手表的机芯结构实施例提供的表盖剖面示意图。
18.图4为本实用新型一种智能手表的机芯结构实施例提供的局部剖面示意图。
19.附图标记说明：
20.1智能手表体、2表盖、3表身、4机芯内框、5凸杆、6防水密封圈、7套管、8凹陷圈槽、9机芯槽、10主控安装板、11主控芯片、12无线通信芯片、13内存芯片、14插接框、15胶垫、16集成电路、17处理芯片、18充电头、19显示屏、20内凹槽、21贴合框、22螺纹插件。
具体实施方式
21.为了使本领域的技术人员更好地理解本实用新型的技术方案，下面将结合附图对本实用新型作进一步的详细介绍。
22.如图1-4所示，本实用新型实施例提供的一种智能手表的机芯结构，包括智能手表体1，智能手表体1包括表盖2和表身3，表身3的内壁上焊接有机芯内框4，机芯内框4的内部开设有机芯槽9，且机芯槽9的内部通过螺栓安装有主控安装板10，主控安装板10的内壁上固定安装有主控芯片11，主控安装板10的内部通过螺栓安装有无线通信芯片12，机芯槽9的内壁焊接有插接框14，且插接框14的内部插设有内存芯片13，插接框14内部的两侧均粘接有胶垫15，机芯槽9的内壁焊接有处理芯片17，表盖2的内部一侧焊接有贴合框21，表身3的内部螺纹插接有螺纹插件22。
23.具体的，本实施例中，包括智能手表体1，智能手表体1包括表盖2和表身3，表身3的内壁上焊接有机芯内框4，机芯内框4和表身3紧密安装一起，机芯内框4的内部开设有机芯槽9，且机芯槽9的内部通过螺栓安装有主控安装板10，主控安装板10固定在机芯槽9中，主控安装板10的内壁上固定安装有主控芯片11，主控芯片11能将智能手表体1中的手表信息等进行控制处理，主控安装板10的内部通过螺栓安装有无线通信芯片12，无线通信芯片12能够将智能手表体1中信息进行无线的传送，使信息传送到外部电子设备内，机芯槽9的内壁焊接有插接框14，且插接框14的内部插设有内存芯片13，内存芯片13插入到插接框14的内部，插接框14内部的两侧均粘接有胶垫15，胶垫15装在插接框14中，使胶垫15的内壁和内存芯片13相贴合，将内存芯片13固定安装，机芯槽9的内壁焊接有处理芯片17，处理芯片17将手表信息处理和生成，表盖2的内部一侧焊接有贴合框21，表身3的内部螺纹插接有螺纹插件22，螺纹插件22在经过转动后，螺纹插件22的一端能够插入到贴合框21的内部，使表盖
2和表身3进行固定安装，便于机芯内部件的更换。
24.本实用新型提供的一种智能手表的机芯结构，通过设置的贴合框21与螺纹插件22，表盖2下安装有贴合框21，在螺纹插件22转动过后，螺纹插件22能够插入至贴合框21内，从而使表盖2和表身3进行固定的连接安装，方便了机芯的拆分和维修。
25.本实用新型提供的一个实施例中，如图1、图2、图3和图4所示的，螺纹插件22插接在贴合框21的内部，螺纹插件22插进贴合框21，使表盖2和表身3连接，表身3的内部粘接有防水密封圈6，防水密封圈6装在表身3上，在表盖2和表身3闭合后，防水密封圈6能贴在表盖2中。
26.本实用新型提供的一个实施例中，如图1、图2和图3所示的，表盖2的内壁上开设有凹陷圈槽8，防水密封圈6卡设在凹陷圈槽8的内部，防水密封圈6贴合在凹陷圈槽8的内部，使得表盖2和表身3安装为一体。
27.本实用新型提供的一个实施例中，如图1、图2和图3所示的，机芯内框4的外壁上粘接有若干个凸杆5，表盖2的内壁上一体成型有若干个套管7，且凸杆5插设在套管7的内部，凸杆5装在机芯内框4上，凸杆5能够插进套管7的内部，使凸杆5固定插至套管7内。
28.本实用新型提供的一个实施例中，如图1、图2和图3所示的，表盖2的内部开设有内凹槽20，内凹槽20方便主控芯片11和无线通信芯片12等部件的存放，表盖2的外部固定安装有显示屏19，显示屏19便于智能手表体1信息的展示。
29.本实用新型提供的一个实施例中，如图1和图2所示的，表身3的内部一侧设置有充电头18，充电头18能连接外部的充电设备，机芯槽9的内壁固定安装有集成电路16，集成电路16使智能手表体1内部件的电路集中在一起。
30.工作原理：操作人员将表盖2盖在表身3上，使防水密封圈6卡进表盖2的凹陷圈槽8的内部，且表身3中的凸杆5也可插进套管7的内部，使表盖2和表身3贴合在一起，操作人员再将螺纹插件22转动插入到表身3的内部，使螺纹插件22也插进表盖2的贴合框21中，将表盖2和表身3固定连接，智能手表体1通过充电头18连接外部的通电设备，将智能手表体1进行充电，机芯槽9的内部装有主控安装板10，主控芯片11和无线通信芯片12固定在主控安装板10内，主控芯片11控制智能手表体1的运行，无线通信芯片12可使智能手表体1无线连接外部电子设备，处理芯片17将智能手表体1内运行控制信息等进行处理生成，内存芯片13插入到插接框14的内部，插接框14中的胶垫15贴合在内存芯片13上，将内存芯片13进行固定夹持。
