一种光电探测微处理器的rtc校准系统及方法
技术领域
1.本发明涉及rtc校准系统技术领域，具体为一种光电探测微处理器的rtc校准系统及方法。


背景技术：

2.实时时钟是一个与计算机系统运行独立且能持续计时的硬件设备，用于跟踪日期和时间，实时时钟常用于需要精准时间戳的应用场景，比如金融交易、科学研究等，但实时时钟的精度会收到温度变化、电池电压变化等因素的影响，导致其计时不准确，因此需要对实时时钟进行校准处理，但在校准的过程中使用的光电探测微处理器进行安装的过程中，通常再其四角通过螺栓进行固定，通过该种方式进行安装，需要一一对螺栓进行固定处理，从而降低了工作效率，同时在校准的过程中，无法对后续校准的实时时钟的精准度进行验证处理，从而在校准的过程中，无法保证校准精准度。


技术实现要素：

3.本发明的目的在于提供一种光电探测微处理器的rtc校准系统及方法，以解决上述背景技术中提出的问题。
4.为实现上述目的，本发明提供如下技术方案：一种光电探测微处理器的rtc校准系统，包括光电探测器本体、保护盒、安装管、装饰环、连接块、卡槽、底罩、连接杆、直线滑轨、安装孔、弹簧、滑动块、安装块、限位环、推环、支撑柱、卡块、螺纹环、散热风扇、pcb板、数据监测模块、整合模块、自适应学习模块、处理模块、校准模块、间隔记录模块、时间验证模块、反馈模块和整体记录模块，所述安装块上开设的安装孔，且安装块固定连接在底罩的底端两侧，底罩的底端开设有散热孔，底罩的内部底端固定连接有直线滑轨，直线滑轨上滑动连接有滑动块，滑动块上固定连接有连接杆，滑动块上固定连接有弹簧的一端，弹簧的另一端固定连接在支撑柱上，支撑柱固定连接在底罩上，支撑柱上固定连接有限位环，且限位环的顶端贴合连接有连接块，连接块插接在支撑柱上，连接块的两侧开设有卡槽，卡槽对应连接有卡块，卡块固定连接在滑动块上，连接块固定连接在安装管上，且安装管与连接块的连接处开设有通孔，连接块上均匀的开设有若干个相互对应的导风口，底罩的外部螺旋连接有螺纹环，螺纹环上固定连接有装饰环。
5.优选的，所述装饰环的内部贴合连接有安装管，且螺纹环上固定连接有推环，推环贴合连接有滑动块，安装管的内部固定连接有散热风扇。
6.优选的，所述安装管的顶端固定连接有光电探测器本体，且安装管与光电探测器本体的连接处均匀的开设有若干个相互对应的散热口，光电探测器本体的底罩一侧固定连接有保护盒，保护盒的内部固定连接有pcb板。
7.优选的，所述pcb板上设置有数据监测模块、整合模块、自适应学习模块、处理模块、校准模块、间隔记录模块、时间验证模块、反馈模块和整体记录模块。
8.优选的，所述数据监测模块包括光线监测模块、温度监测模块和电池电压监测模
块。
9.优选的，所述数据监测模块控制连接有整合模块，整合模块控制连接有自适应学习模块，自适应学习模块控制连接有处理模块，处理模块控制连接有校准模块，校准模块控制连接有间隔记录模块。
10.优选的，所述间隔记录模块控制连接有时间验证模块，时间验证模块控制连接有反馈模块，反馈模块控制连接有整体记录模块。
11.一种光电探测微处理器的rtc校准方法，包括步骤一，安装；步骤二，固定；步骤三，监测；步骤四，校准；
12.其中上述步骤一中，通过安装块上开设的安装孔将底罩固定在所需固定位置处，随后通过旋转螺纹环使螺纹环位于底罩上移动，进而带动推环的上移，且推环在上移的过程中，利用弹簧的弹力使滑动块位于直线滑轨上移动，当螺纹环无法在底罩上移动时，即可停止旋转螺纹环；
13.其中上述步骤二中，将安装管的底端固定连接的连接块插接在支撑柱上，随后旋转螺纹环使螺纹环位于底罩上下移，由于螺纹环和推环固定连接，从而利用螺纹环的移动带动推环的移动，通过推环的移动推动滑动块、连接杆和卡块的移动，且滑动块位于直线滑轨上移动，当滑动块在移动的过程中使卡块插接在连接块上开设的卡槽内，随后即可停止旋转螺纹环；
14.其中上述步骤三中，随后通过设置的数据监测模块对微处理器进行监测，且数据监测模块中包括光线监测模块、温度监测模块和电池电压监测模块分别对微处理器的安装光线、温度以及电池电压进行监测处理；
15.其中上述步骤四中，将步骤三中监测到的数据通过设置的整合模块进行整合处理，且整合后的数据传输给自适应学习模块进行自适应学习，并且得到所需调节的时间，然后狗将所需调节的时间传输给处理模块进行处理，且该次处理是将所需调节的时间传输给调节设备，并且利用设置的校准模块通过调节设备进行时间的校准处理，且校准完成后，通过设置的间隔记录模块对校准后的时间进行再一次的记录，并且记录后的时间通过设置的时间验证模块进行验证，验证完成后，通过设置的反馈模块反馈给自适应学习模块，以便提高自适应学习模块对时间调节的精准度，随后利用设置的整体记录模块对本次时间进行校准的处理数据进行记录处理。
16.与现有技术相比，本发明的有益效果是：该装置，通过将卡块插接在连接块上开设的卡槽即可完成对光电探测器本体的限位工作，在限位的过程中，只需通过旋转螺纹环即可，操作简单，便于快速对光电探测器本体进行安装固定，提高了工作效率，同时在对时间进行校准后，通过设置的间隔记录模块对校准后的时间进行记录，并且通过设置的时间验证模块就那些验证处理，从而便于对精准后的时间进行验证，从而提高了校准时间的精准度，并且设置有散热风扇，有利于对光电探测器本体与安装管的连接处进行散热处理，从而避免了由于光电探测器本体与安装管进行紧密连接导致无法散热的情况出现，进而便于保护光电探测器本体。
附图说明

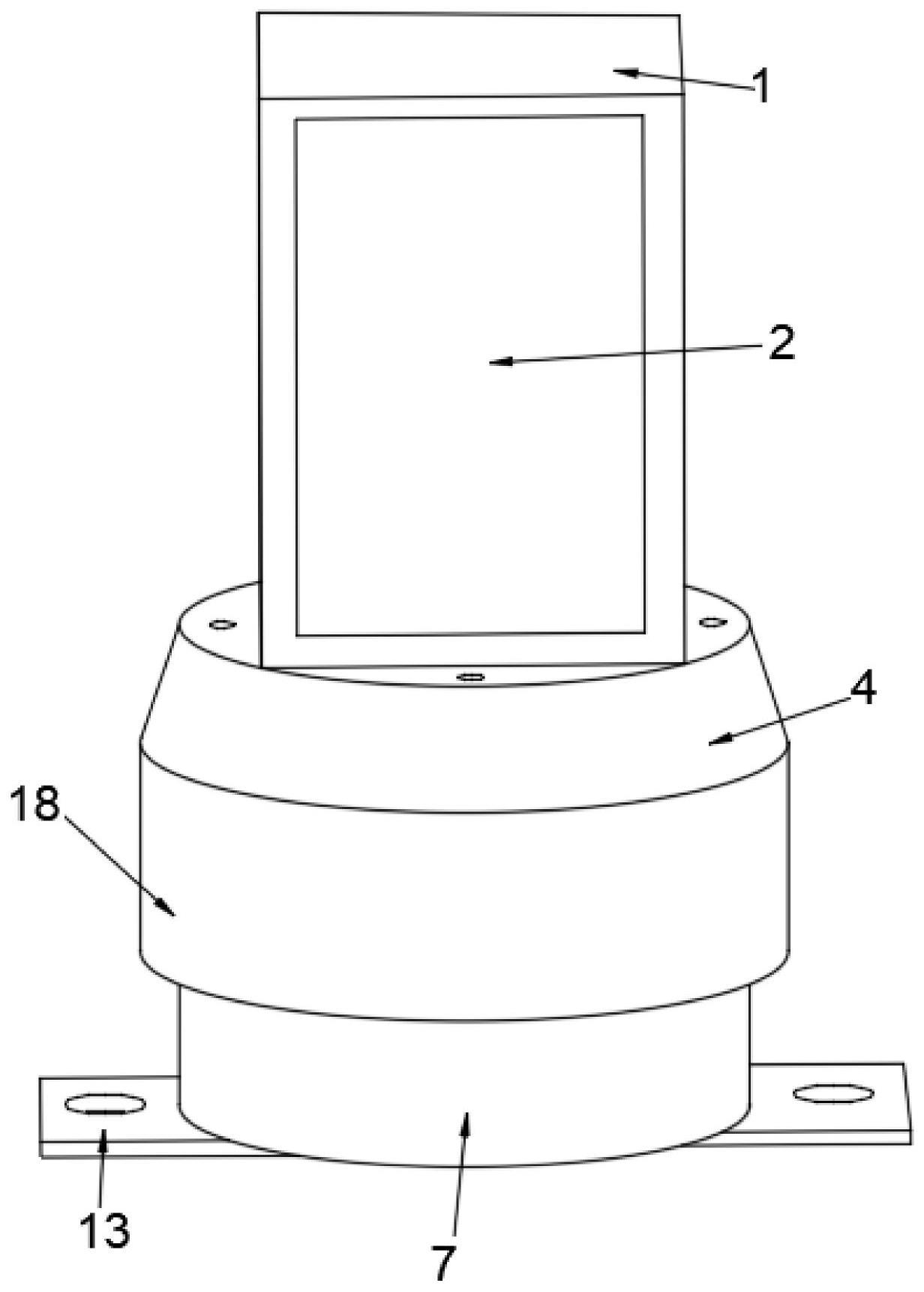

17.图1为本发明的整体结构正视图；
18.图2为本发明的整体结构正视剖视图；
19.图3为本发明中保护盒的正视剖视图；
20.图4为本发明中连接杆的安装示意图；
21.图5为本发明中数据监测模块的模块示意图；
22.图6为本发明中的整体结构立体图；
23.图7为本发明的系统流程图；
24.图8为本发明的方法流程图；
25.图中：1、光电探测器本体；2、保护盒；3、安装管；4、装饰环；5、连接块；6、卡槽；7、底罩；8、连接杆；9、直线滑轨；10、安装孔；11、弹簧；12、滑动块；13、安装块；14、限位环；15、推环；16、支撑柱；17、卡块；18、螺纹环；19、散热风扇；20、pcb板；21、数据监测模块；22、整合模块；23、自适应学习模块；24、处理模块；25、校准模块；26、间隔记录模块；27、时间验证模块；28、反馈模块；29、整体记录模块；211、光线监测模块；212、温度监测模块；213、电池电压监测模块。
具体实施方式
26.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
27.请参阅图1-7，本发明提供的一种实施例：一种光电探测微处理器的rtc校准系统，包括光电探测器本体1、保护盒2、安装管3、装饰环4、连接块5、卡槽6、底罩7、连接杆8、直线滑轨9、安装孔10、弹簧11、滑动块12、安装块13、限位环14、推环15、支撑柱16、卡块17、螺纹环18、散热风扇19、pcb板20、数据监测模块21、整合模块22、自适应学习模块23、处理模块24、校准模块25、间隔记录模块26、时间验证模块27、反馈模块28和整体记录模块29，安装块13上开设的安装孔10，且安装块13固定连接在底罩7的底端两侧，底罩7的底端开设有散热孔，底罩7的内部底端固定连接有直线滑轨9，直线滑轨9上滑动连接有滑动块12，滑动块12上固定连接有连接杆8，滑动块12上固定连接有弹簧11的一端，弹簧11的另一端固定连接在支撑柱16上，支撑柱16固定连接在底罩7上，支撑柱16上固定连接有限位环14，且限位环14的顶端贴合连接有连接块5，连接块5插接在支撑柱16上，连接块5的两侧开设有卡槽6，卡槽6对应连接有卡块17，卡块17固定连接在滑动块12上，连接块5固定连接在安装管3上，且安装管3与连接块5的连接处开设有通孔，连接块5上均匀的开设有若干个相互对应的导风口，底罩7的外部螺旋连接有螺纹环18，螺纹环18上固定连接有装饰环4，装饰环4的内部贴合连接有安装管3，且螺纹环18上固定连接有推环15，推环15贴合连接有滑动块12，安装管3的内部固定连接有散热风扇19，安装管3的顶端固定连接有光电探测器本体1，且安装管3与光电探测器本体1的连接处均匀的开设有若干个相互对应的散热口，光电探测器本体1的底罩7一侧固定连接有保护盒2，保护盒2的内部固定连接有pcb板20，pcb板20上设置有数据监测模块21、整合模块22、自适应学习模块23、处理模块24、校准模块25、间隔记录模块26、时间验证模块27、反馈模块28和整体记录模块29，数据监测模块21包括光线监测模块211、温度监测模块212和电池电压监测模块213，数据监测模块21控制连接有整合模块22，整合模块
22控制连接有自适应学习模块23，自适应学习模块23控制连接有处理模块24，处理模块24控制连接有校准模块25，校准模块25控制连接有间隔记录模块26，间隔记录模块26控制连接有时间验证模块27，时间验证模块27控制连接有反馈模块28，反馈模块28控制连接有整体记录模块29。
28.请参阅图8，本发明提供的一种实施例：一种光电探测微处理器的rtc校准方法，包括步骤一，安装；步骤二，固定；步骤三，监测；步骤四，校准；
29.其中上述步骤一中，通过安装块13上开设的安装孔10将底罩7固定在所需固定位置处，随后通过旋转螺纹环18使螺纹环18位于底罩7上移动，进而带动推环15的上移，且推环15在上移的过程中，利用弹簧11的弹力使滑动块12位于直线滑轨9上移动，当螺纹环18无法在底罩7上移动时，即可停止旋转螺纹环18；
30.其中上述步骤二中，将安装管3的底端固定连接的连接块5插接在支撑柱16上，随后旋转螺纹环18使螺纹环18位于底罩7上下移，由于螺纹环18和推环15固定连接，从而利用螺纹环18的移动带动推环15的移动，通过推环15的移动推动滑动块12、连接杆8和卡块17的移动，且滑动块12位于直线滑轨9上移动，当滑动块12在移动的过程中使卡块17插接在连接块5上开设的卡槽6内，随后即可停止旋转螺纹环18；
31.其中上述步骤三中，随后通过设置的数据监测模块21对微处理器进行监测，且数据监测模块21中包括光线监测模块211、温度监测模块212和电池电压监测模块213分别对微处理器的安装光线、温度以及电池电压进行监测处理；
32.其中上述步骤四中，将步骤三中监测到的数据通过设置的整合模块22进行整合处理，且整合后的数据传输给自适应学习模块23进行自适应学习，并且得到所需调节的时间，然后狗将所需调节的时间传输给处理模块24进行处理，且该次处理是将所需调节的时间传输给调节设备，并且利用设置的校准模块25通过调节设备进行时间的校准处理，且校准完成后，通过设置的间隔记录模块26对校准后的时间进行再一次的记录，并且记录后的时间通过设置的时间验证模块27进行验证，验证完成后，通过设置的反馈模块28反馈给自适应学习模块23，以便提高自适应学习模块23对时间调节的精准度，随后利用设置的整体记录模块29对本次时间进行校准的处理数据进行记录处理。
33.基于上述，本发明的优点在于，该发明，通过将5上插接有16，随后通过18的旋转带动15的下移，进而利用15的移动推动12的移动，从而使12上固定连接的17插接在5上开设的6内，从而完成对1的限位固定工作，改变了现有对1的安装固定方式，避免了一一对螺栓进行固定的方式对1进行固定，通过将5插接在6上，随后旋转18即可完成对1的限位固定工作，不仅便于操作，同时还提高了工作效率，且利用设置的26和27便于对校准后的时间进行验证处理，从而提高了校准时间的精准度。
34.对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
