1.本实用新型涉及手表生产技术领域，尤其涉及一种手表模拟抬腕装置。


背景技术：

2.随着科技的发展，兼顾指示时间、提醒、导航、校准、监测、交互等功能的智能手表成为大多数人的选择，为了方便使用，智能手表大多采用抬腕亮屏，而不同电量的抬腕亮屏灵敏度需要对其进行测试，现有的测试多为人工进行的，测试强度大结果记录并不准确，为此我们提出一种手表模拟抬腕装置。


技术实现要素：

3.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种手表模拟抬腕装置。
4.为了实现上述目的，本实用新型采用了如下技术方案：
5.一种手表模拟抬腕装置，包括工作台，所述工作台的顶部安装有支撑机构，所述支撑机构的侧面安装有机械臂机构，所述机械臂机构包括安装在支撑机构上的固定臂，所述固定臂上开设有滑槽，所述固定臂的侧面安装有第二电机，所述第二电机的输出轴插入固定臂的内部并连接有固定块，所述固定块的底部安装有连接架，所述连接架的内部安装有第三电机，所述第三电机的输出轴贯穿连接架并连接有连接板，所述连接板的底部安装有活动臂，所述支撑机构的顶部固定有安装板，所述安装板的底部安装有摄像机。
6.优选的，所述支撑机构包括固定在工作台上的支撑柱，所述支撑柱的侧面安装有第一电机，所述第一电机的输出轴贯穿支撑柱并连接有转台，所述转台的侧面安装有螺纹柱，所述螺纹柱上安装有锁紧螺母和垫片。
7.优选的，所述螺纹柱贯穿固定臂的滑槽，所述螺纹柱、锁紧螺母和垫片将固定臂锁紧在转台上。
8.优选的，所述转台的侧面安装有滑轨，所述滑轨与支撑柱为滑动连接。
9.优选的，所述安装板与支撑柱的侧面互相垂直。
10.与现有技术相比，本实用新型的有益效果是：
11.本实用新型通过设置支撑机构配合机械臂机构，对佩戴在活动臂上的手表进行模拟抬腕作业，再利用安装板底部的摄像机对手表的状态进行实时记录，大大节省人力，使用非常方便；
12.本实用新型方便根据需要调节固定臂在转台上的安装位置，从而方便根据需要调节抬腕的幅度，进一步提高了实验的准确性。
附图说明

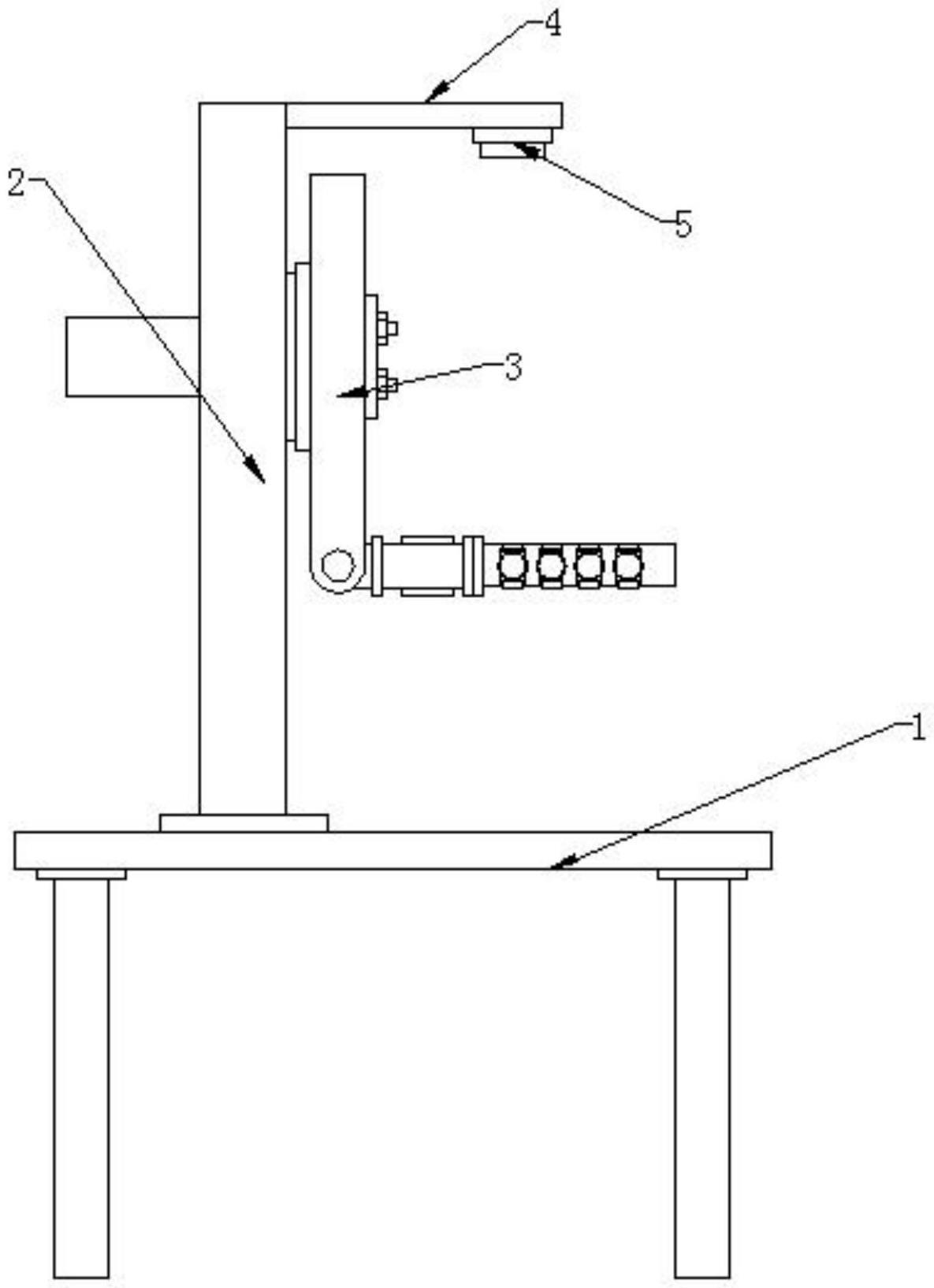

13.图1为本实用新型提出的一种手表模拟抬腕装置的结构示意图；
14.图2为图1中支撑机构的安装示意图；
15.图3为图1中机械臂机构的安装示意图。
16.图中：1工作台、2支撑机构、21支撑柱、22第一电机、23转台、24螺纹柱、25锁紧螺帽、26垫片、27滑轨、3机械臂机构、31固定臂、32第二电机、33活动块、34连接架、35第三电机、36连接板、37活动臂、4安装板、5摄像机。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
18.参照图1-3，一种手表模拟抬腕装置，包括工作台1，工作台1的顶部安装有支撑机构2，支撑机构2的侧面安装有机械臂机构3，支撑机构2包括固定在工作台1上的支撑柱21，支撑柱21的侧面安装有第一电机22，第一电机22的输出轴贯穿支撑柱21并连接有转台23，转台23的侧面安装有螺纹柱24，螺纹柱24上安装有锁紧螺母25和垫片26，螺纹柱24贯穿固定臂31的滑槽，螺纹柱24、锁紧螺母25和垫片26将固定臂31锁紧在转台23上，转台23的侧面安装有滑轨27，滑轨27与支撑柱21为滑动连接，机械臂机构3包括安装在支撑机构2上的固定臂31，固定臂31上开设有滑槽，固定臂31的侧面安装有第二电机32，第二电机32的输出轴插入固定臂31的内部并连接有固定块33，固定块33的底部安装有连接架34，连接架34的内部安装有第三电机35，第三电机35的输出轴贯穿连接架34并连接有连接板36，连接板36的底部安装有活动臂37，支撑机构2的顶部固定有安装板4，安装板4与支撑柱21的侧面互相垂直，安装板4的底部安装有摄像机5，通过设置支撑机构配合机械臂机构，对佩戴在活动臂上的手表进行模拟抬腕作业，再利用安装板底部的摄像机对手表的状态进行实时记录，大大节省人力，使用非常方便，同时方便根据需要调节固定臂在转台上的安装位置，从而方便根据需要调节抬腕的幅度，进一步提高了实验的准确性。
19.使用时，首先将需要测试的手表佩戴在活动臂37上，装置连接电源，启动第一电机22、第二电机32和第三电机35，第一电机22的输出轴带动转台23转动，转台23带动固定臂31转动，第二电机32的输出轴带动活动块33在固定臂31内转动，活动块33通过连接架34带动连接板36和活动臂37，第三电机35的输出轴带动连接杆36，连接板36带动活动臂37，通过第一电机22、第二电机32和第三电机35模拟人体抬腕作业，用以测试手表在不同电量下抬腕亮屏的灵敏性，在此过程摄像机5对实验数据全程记录，在测试前，通过拆卸锁紧螺帽25即可使固定臂31与转台23脱离锁紧，此时调整固定臂31的位置，继而调整固定臂与工作台1之间的距离，调节完毕后利用锁紧螺帽25和垫片26对转台23和固定臂31进行重新锁紧，对固定臂31位置的调节，方便调节抬腕的幅度，使用非常方便。
20.综上所述，相较于现有技术，本实用新型通过设置支撑机构配合机械臂机构，对佩戴在活动臂上的手表进行模拟抬腕作业，再利用安装板底部的摄像机对手表的状态进行实时记录，大大节省人力，使用非常方便，同时方便根据需要调节固定臂在转台上的安装位置，从而方便根据需要调节抬腕的幅度，进一步提高了实验的准确性。
21.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范
围之内。


技术特征：
1.一种手表模拟抬腕装置，包括工作台(1)，其特征在于，所述工作台(1)的顶部安装有支撑机构(2)，所述支撑机构(2)的侧面安装有机械臂机构(3)，所述机械臂机构(3)包括安装在支撑机构(2)上的固定臂(31)，所述固定臂(31)上开设有滑槽，所述固定臂(31)的侧面安装有第二电机(32)，所述第二电机(32)的输出轴插入固定臂(31)的内部并连接有固定块(33)，所述固定块(33)的底部安装有连接架(34)，所述连接架(34)的内部安装有第三电机(35)，所述第三电机(35)的输出轴贯穿连接架(34)并连接有连接板(36)，所述连接板(36)的底部安装有活动臂(37)，所述支撑机构(2)的顶部固定有安装板(4)，所述安装板(4)的底部安装有摄像机(5)。2.根据权利要求1所述的一种手表模拟抬腕装置，其特征在于，所述支撑机构(2)包括固定在工作台(1)上的支撑柱(21)，所述支撑柱(21)的侧面安装有第一电机(22)，所述第一电机(22)的输出轴贯穿支撑柱(21)并连接有转台(23)，所述转台(23)的侧面安装有螺纹柱(24)，所述螺纹柱(24)上安装有锁紧螺母(25)和垫片(26)。3.根据权利要求2所述的一种手表模拟抬腕装置，其特征在于，所述螺纹柱(24)贯穿固定臂(31)的滑槽，所述螺纹柱(24)、锁紧螺母(25)和垫片(26)将固定臂(31)锁紧在转台(23)上。4.根据权利要求2所述的一种手表模拟抬腕装置，其特征在于，所述转台(23)的侧面安装有滑轨(27)，所述滑轨(27)与支撑柱(21)为滑动连接。5.根据权利要求1所述的一种手表模拟抬腕装置，其特征在于，所述安装板(4)与支撑柱(21)的侧面互相垂直。

技术总结
本实用新型公开了一种手表模拟抬腕装置，包括工作台，所述工作台的顶部安装有支撑机构，所述支撑机构的侧面安装有机械臂机构，所述机械臂机构包括安装在支撑机构上的固定臂，所述固定臂上开设有滑槽，所述固定臂的侧面安装有第二电机，所述第二电机的输出轴插入固定臂的内部并连接有固定块，所述固定块的底部安装有连接架。相较于现有技术，本实用新型通过设置支撑机构配合机械臂机构，对佩戴在活动臂上的手表进行模拟抬腕作业，再利用安装板底部的摄像机对手表的状态进行实时记录，大大节省人力，使用非常方便，同时方便根据需要调节固定臂在转台上的安装位置，从而方便根据需要调节抬腕的幅度，进一步提高了实验的准确性。进一步提高了实验的准确性。进一步提高了实验的准确性。


技术研发人员：陆峰
受保护的技术使用者：上海酷顶互联网科技有限公司
技术研发日：2023.04.26
技术公布日：2023/10/24
