1.本实用新型涉及计时机芯技术领域，尤其涉及一种分盘式计时机芯。


背景技术：

2.计时机芯就是一种计时装置，但是一般的计时装置都是将时针，分针和秒针设置在一个表盘上，为了改变这一计时方式，增加装置的艺术美观性，故我们设计一种分盘式计时机芯。


技术实现要素：

3.本实用新型的目的在于提供分盘式计时机芯。
4.为解决上述技术问题，本实用新型提供如下技术方案：一种分盘式计时机芯，包括计时器，所述计时器的表面一侧设置有时钟盘，所述计时器远离时钟盘的一侧设置有分钟盘，所述时钟盘和所述分钟盘的中间可拆卸安装有秒钟盘，所述秒钟盘的一侧可拆卸安装有联动链条，所述联动链条的一侧可拆卸安装有联动盘，所述联动盘的一侧可拆卸安装有活塞，所述秒钟盘的底端固定连接有动力齿轮，所述动力齿轮的一侧设置有动力电机，所述计时器的底端固定安装有主控盘，所述主控盘的底端固定安装有主控芯片。
5.优选的，所述动力电机和所述动力齿轮的连接关系为啮合连接。
6.优选的，所述联动盘和所述秒钟盘的连接关系为从动连接。
7.优选的，所述时钟盘的表面设置有时针，所述分钟盘的表面设置有分针。
8.优选的，所述活塞和所述时针的连接关系为从动连接，所述活塞和所述分针的连接关系为从动连接。
9.与相关技术相比较，本实用新型提供的分盘式计时机芯有如下有益效果：
10.本实用新型提供分盘式计时机芯，通过计时器，时钟盘，分钟盘，秒钟盘，联动链条，联动盘，活塞，动力齿轮，动力电机，主控盘和主控芯片相配合，起到了利用主控芯片控制动力电机转动，带动动力齿轮转动，带动秒钟盘转动，实现秒针的计时，秒钟盘的转动带动联动链条转动，从而带动联动盘转动，控制活塞的运动，实现时钟盘和分钟盘的计时效果，实现三个表盘同时计时的效果。
附图说明

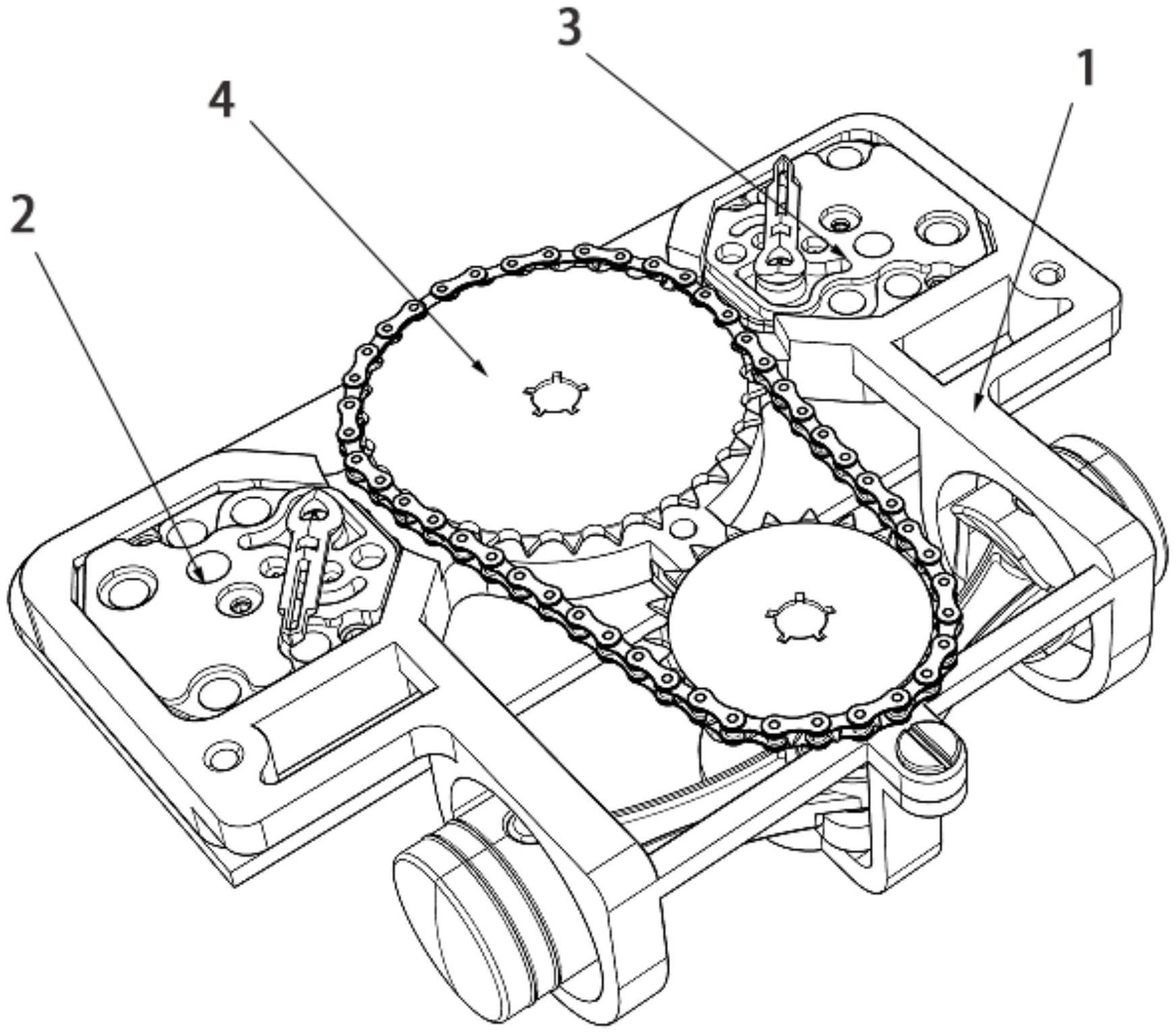

11.图1为本实用新型的立体结构示意图；
12.图2为本实用新型的联动装置正面结构示意图；
13.图3为本实用新型的联动装置反面结构示意图；
14.图4为本实用新型的装置反面结构结构示意图。
15.图中标号：1、计时器；2、时钟盘；3、分钟盘；4、秒钟盘；5、联动链条；6、联动盘；7、活塞；8、动力齿轮；9、动力电机；10、主控盘；11、主控芯片。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
17.实施例一：
18.请参阅图1-4，本实用新型提供一种技术方案：一种分盘式计时机芯，包括计时器1，计时器1的表面一侧设置有时钟盘2，计时器1远离时钟盘2的一侧设置有分钟盘3，时钟盘2和分钟盘3的中间可拆卸安装有秒钟盘4，秒钟盘4的一侧可拆卸安装有联动链条5，联动链条5的一侧可拆卸安装有联动盘6，联动盘6的一侧可拆卸安装有活塞7，秒钟盘4的底端固定连接有动力齿轮8，动力齿轮8的一侧设置有动力电机9，计时器1的底端固定安装有主控盘10，主控盘10的底端固定安装有主控芯片11，动力电机9和动力齿轮8的连接关系为啮合连接，联动盘6和秒钟盘4的连接关系为从动连接，时钟盘2的表面设置有时针，分钟盘3的表面设置有分针，活塞7和时针的连接关系为从动连接，活塞7和分针的连接关系为从动连接。
19.在实施方案中，通过计时器1，时钟盘2，分钟盘3，秒钟盘4，联动链条5，联动盘6，活塞7，动力齿轮8，动力电机9，主控盘10和主控芯片11相配合，起到了利用主控芯片11控制动力电机9转动，带动动力齿轮8转动，带动秒钟盘4转动，实现秒针的计时，秒钟盘4的转动带动联动链条5转动，从而带动联动盘6转动，控制活塞7的运动，实现时钟盘2和分钟盘3的计时效果，实现三个表盘同时计时的效果。
20.工作原理：
21.通过利用主控芯片11控制动力电机9转动，带动动力齿轮8转动，带动秒钟盘4转动，实现秒针的计时，秒钟盘4的转动带动联动链条5转动，从而带动联动盘6转动，控制活塞7的运动，实现时钟盘2和分钟盘3的计时效果，实现三个表盘同时计时的效果。


技术特征：
1.一种分盘式计时机芯，包括计时器(1)，所述计时器(1)的表面一侧设置有时钟盘(2)，其特征在于：所述计时器(1)远离时钟盘(2)的一侧设置有分钟盘(3)，所述时钟盘(2)和所述分钟盘(3)的中间可拆卸安装有秒钟盘(4)，所述秒钟盘(4)的一侧可拆卸安装有联动链条(5)，所述联动链条(5)的一侧可拆卸安装有联动盘(6)，所述联动盘(6)的一侧可拆卸安装有活塞(7)，所述秒钟盘(4)的底端固定连接有动力齿轮(8)，所述动力齿轮(8)的一侧设置有动力电机(9)，所述计时器(1)的底端固定安装有主控盘(10)，所述主控盘(10)的底端固定安装有主控芯片(11)。2.根据权利要求1所述的一种分盘式计时机芯，其特征在于，所述动力电机(9)和所述动力齿轮(8)的连接关系为啮合连接。3.根据权利要求1所述的一种分盘式计时机芯，其特征在于，所述联动盘(6)和所述秒钟盘(4)的连接关系为从动连接。4.根据权利要求1所述的一种分盘式计时机芯，其特征在于，所述时钟盘(2)的表面设置有时针，所述分钟盘(3)的表面设置有分针。5.根据权利要求4所述的一种分盘式计时机芯，其特征在于，所述活塞(7)和所述时针的连接关系为从动连接，所述活塞(7)和所述分针的连接关系为从动连接。

技术总结
本实用新型公开了一种分盘式计时机芯，涉及计时机芯技术领域，包括计时器，所述计时器的表面一侧设置有时钟盘，所述计时器远离时钟盘的一侧设置有分钟盘，所述时钟盘和所述分钟盘的中间可拆卸安装有秒钟盘，所述秒钟盘的一侧可拆卸安装有联动链条，所述联动链条的一侧可拆卸安装有联动盘。通过计时器，时钟盘，分钟盘，秒钟盘，联动链条，联动盘，活塞，动力齿轮，动力电机，主控盘和主控芯片相配合，起到了利用主控芯片控制动力电机转动，带动动力齿轮转动，带动秒钟盘转动，实现秒针的计时，秒钟盘的转动带动联动链条转动，从而带动联动盘转动，控制活塞的运动，实现时钟盘和分钟盘的计时效果，实现三个表盘同时计时的效果。实现三个表盘同时计时的效果。实现三个表盘同时计时的效果。


技术研发人员：李启航
受保护的技术使用者：深圳轻鹿科技有限公司
技术研发日：2023.04.27
技术公布日：2023/10/24
