1.本实用新型涉及手表技术领域，具体为一种可外驱动内影旋转的手表。


背景技术：

2.手表，一种供人携带或佩戴的便携式时记，又称腕表。手表表带的材质常见的有皮革、橡胶、尼龙布、不锈钢。手表在英语中的单词是watch。
3.随着人们对时尚定义不断更新，手表的美观性开始逐渐大于实用性，所以在手表结构以及美观功能上开设进行逐步变换，但现有的手表，无法对手表内部的内影环进行调节，如公开号为cn111856915a所述的一种手表。该手表包括表壳组件、装饰体和连接体；装饰体通过连接体可拆卸地连接于表壳组件的侧壁。该手表无需设计多种表壳组件的模具，通过更换装饰体即可得到多种装饰体与表壳组件的组合，简化了模具设计工艺，降低了成本，又能够提高视觉效果和手表的可玩性。


技术实现要素：

4.本实用新型提供了一种可外驱动内影旋转的手表，具备可对手表内影环进行调节提高手表美观度的优点，以解决现有手表无法对手表内影环进行调节提高手表美观度的问题。
5.为实现可对手表内影环进行调节提高手表美观度的目的，本实用新型提供如下技术方案：一种可外驱动内影旋转的手表，包括表壳、底盖、定位内套、底板、内影环和表盖，所述底盖盖扣安装于表壳底端表面，所述定位内套卡扣安装于表壳内壁表面，所述底板固定安装于定位内套内壁表面，所述内影环滑动安装于定位内套内壁表，且内影环位于底板正上方，所述表盖盖扣于表壳顶端表面，所述表盖与表壳之间转动安装有外驱圈；所述定位内套两侧开设有齿轮槽，所述定位内套内部开设有滚轴固定孔，所述滚轴固定孔两端分别与齿轮槽内部相互连通，所述滚轴固定孔内部固定安装有转动轴套；所述转动轴套内部插扣安装有传动杆，所述传动杆两端均固定安装有驱动齿轮，所述驱动齿轮位于齿轮槽内；所述外驱圈底端设置有齿纹凹槽，所述齿纹凹槽与驱动齿轮之间齿合连接；所述内影环底端设置有齿槽，所述齿槽与驱动齿轮之间齿合连接。
6.作为本实用新型的一种优选技术方案，所述定位内套内壁固定安装有滚珠轴承，所述内影环与滚珠轴承内壁之间卡扣连接。
7.作为本实用新型的一种优选技术方案，所述定位内套表面开设有定位槽，所述定位槽内部插扣安装有定位销，所述定位销底端抵靠于底盖顶端。
8.作为本实用新型的一种优选技术方案，所述表壳与定位内套一侧表面均开设有调节孔，所述调节孔内部活动安装有调节丝杆，所述调节丝杆一端卡扣安装有调节旋钮，所述调节旋钮位于表壳一侧。
9.作为本实用新型的一种优选技术方案，所述表盖表面固定安装有防护玻璃，且所述防护玻璃外沿镀有折光膜。
10.作为本实用新型的一种优选技术方案，所述内影环表面设置有凸光片，所述凸光片一侧设置有折光槽。
11.作为本实用新型的一种优选技术方案，所述底板表面开设有安装孔，所述安装孔位于底板轴心处。
12.作为本实用新型的一种优选技术方案，所述底盖表面设置有防护镜盖，所述防护镜盖与底盖之间通过密封胶圈卡扣连接。
13.作为本实用新型的一种优选技术方案，所述转动轴套内部开设有油液腔，所述转动轴套两端与传动杆之间卡扣安装有油封。
14.作为本实用新型的一种优选技术方案，所述外驱圈外沿设置有防滑纹路，且外驱圈直径大于表壳直径。
15.与现有技术相比，本实用新型提供了一种可外驱动内影旋转的手表，具备以下有益效果：
16.1、该可外驱动内影旋转的手表，通过旋转外驱圈，利用外驱圈底端的齿纹凹槽带动驱动齿轮带动传动杆转动，从而使传动杆另一端同样转动，配合内影环底端设置的齿槽带动内影环在定位内套内转动，调节内影环表面刻度位移或改变内影环反光面位置，调节光线折射度，从而满足手表的内影环转动调节需求。
17.2、该可外驱动内影旋转的手表，通过外沿镀有折光膜的防护玻璃，可配合内影环产生不同颜色的光线折射，满足手表美观需求，通过内影环表面设置的凸光片以及凸光片一侧设置有折光槽，方便旋转内影环时，使光线照射在凸光片和折光槽上，从而产生不同的光线折射效果，满足手表的美观需求。
附图说明

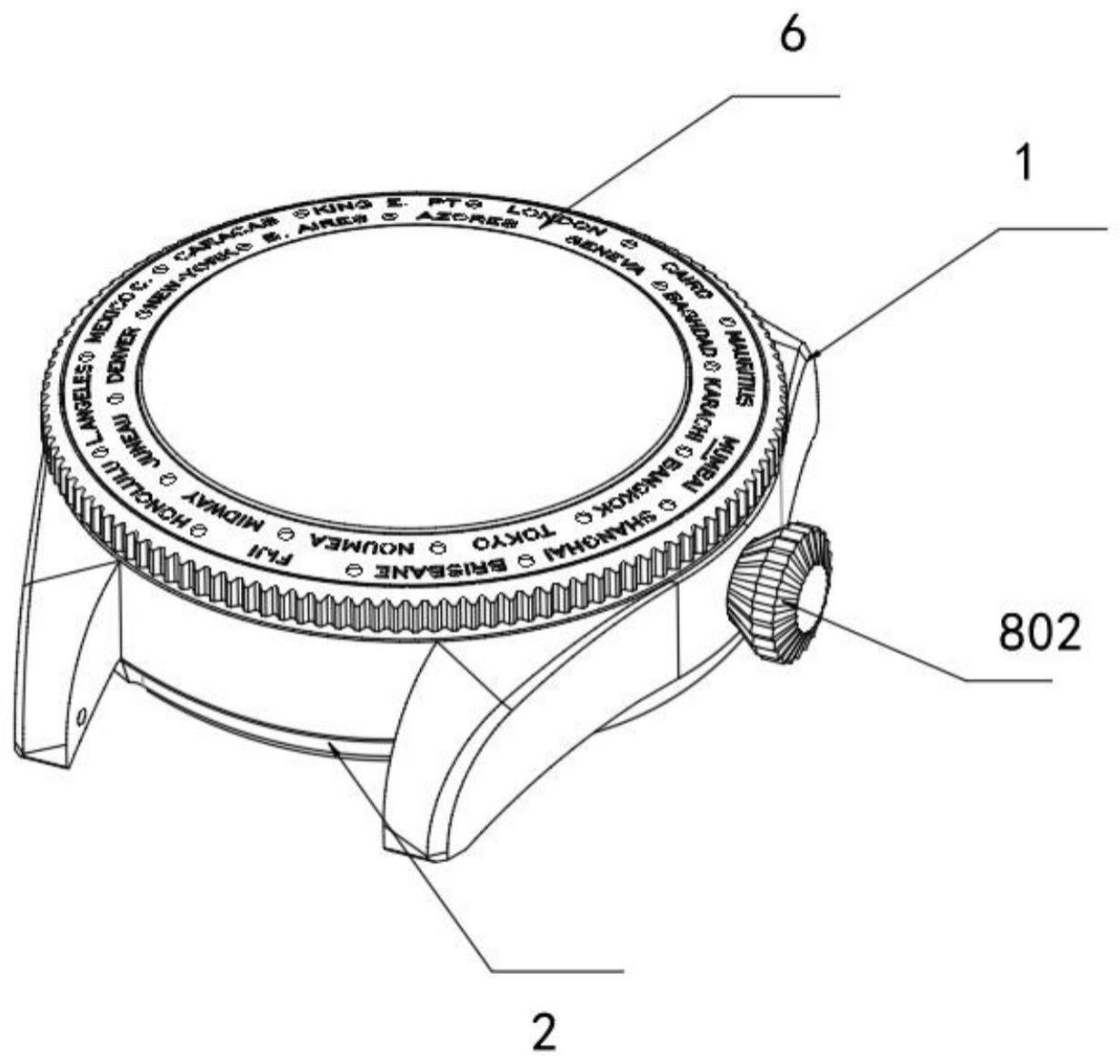

18.图1为本实用新型整体立体结构示意图；
19.图2为本实用新型整体结构俯视示意图；
20.图3为本实用新型整体内部结构俯视示意图；
21.图4为本实用新型整体内部结构立体侧视示意图；
22.图5为本实用新型机壳内部结构立体侧视示意图；
23.图6为本实用新型转动轴套结构示意图；
24.图7为本实用新型内影环结构俯视示意图。
25.图中：1、表壳；2、底盖；201、防护镜盖；3、定位内套；301、定位销；302、定位槽；303、齿轮槽；304、滚轴固定孔；4、底板；401、安装孔；5、内影环；501、滚珠轴承；502、齿槽；503、折光槽；504、凸光片；6、表盖；601、外驱圈；602、防护玻璃；603、齿纹凹槽；604、防滑纹路；7、转动轴套；701、传动杆；702、驱动齿轮；703、油封；704、油液腔；8、调节孔；801、调节丝杆；802、调节旋钮。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下
所获得的所有其他实施例，都属于本实用新型保护的范围。
27.请参阅图1-图7，本实用新型公开了一种可外驱动内影旋转的手表，包括表壳1、底盖2、定位内套3、底板4、内影环5和表盖6，所述底盖2盖扣安装于表壳1底端表面，所述定位内套3卡扣安装于表壳1内壁表面，所述底板4固定安装于定位内套3内壁表面，所述内影环5滑动安装于定位内套3内壁表，且内影环5位于底板4正上方，所述表盖6盖扣于表壳1顶端表面，所述表盖6与表壳1之间转动安装有外驱圈601；所述定位内套3两侧开设有齿轮槽303，所述定位内套3内部开设有滚轴固定孔304，所述滚轴固定孔304两端分别与齿轮槽303内部相互连通，所述滚轴固定孔304内部固定安装有转动轴套7；所述转动轴套7内部插扣安装有传动杆701，所述传动杆701两端均固定安装有驱动齿轮702，所述驱动齿轮702位于齿轮槽303内；所述外驱圈601底端设置有齿纹凹槽603，所述齿纹凹槽603与驱动齿轮702之间齿合连接；所述内影环5底端设置有齿槽502，所述齿槽502与驱动齿轮702之间齿合连接；
28.通过外驱圈601，利用外驱圈601底端的齿纹凹槽603带动驱动齿轮702带动传动杆701转动，从而使传动杆701另一端同样转动，配合内影环5底端设置的齿槽502带动内影环5在定位内套3内转动，调节内影环5表面刻度位移或改变内影环5反光面位置，调节光线折射度，从而满足手表的内影环5转动调节需求。
29.具体地，所述定位内套3内壁固定安装有滚珠轴承501，所述内影环5与滚珠轴承501内壁之间卡扣连接。
30.本实施方案中，通过定位内套3内壁固定安装的滚珠轴承501，便利于提高内影环5转动的流畅度，同时也可对内影环5进行定位，避免内影环5在转动过程中发生位移影响手表美观度的情况发生。
31.具体地，所述定位内套3表面开设有定位槽302，所述定位槽302内部插扣安装有定位销301，所述定位销301底端抵靠于底盖2顶端。
32.本实施方案中，通过定位内套3表面开设的定位槽302，便利于配合定位槽302内部插扣安装的定位销301，对定位内套3进行固定，从而避免定位内套3出现上下晃动位移，影响手表正常使用以及运行精确度的情况出现。
33.具体地，所述表壳1与定位内套3一侧表面均开设有调节孔8，所述调节孔8内部活动安装有调节丝杆801，所述调节丝杆801一端卡扣安装有调节旋钮802，所述调节旋钮802位于表壳1一侧。
34.本实施方案中，通过旋转调节丝杆801一端卡扣安装的调节旋钮802，便利于带动调节丝杆801转动，从而对手表内机械机构进行调节。
35.具体地，所述表盖6表面固定安装有防护玻璃602，且所述防护玻璃602外沿镀有折光膜。
36.本实施方案中，通过外沿镀有折光膜的防护玻璃602，可配合内影环5产生不同颜色的光线折射，满足手表美观需求。
37.具体地，所述内影环5表面设置有凸光片504，所述凸光片504一侧设置有折光槽503。
38.本实施方案中，通过内影环5表面设置的凸光片504以及凸光片504一侧设置有折光槽503，方便旋转内影环5时，使光线照射在凸光片504和折光槽503上，从而产生不同的光线折射效果，满足手表的美观需求。
39.具体地，所述底板4表面开设有安装孔401，所述安装孔401位于底板4轴心处。
40.本实施方案中，通过底板4表面开设的安装孔401，方便安装手表内部机械指针等结构。
41.具体地，所述底盖2表面设置有防护镜盖201，所述防护镜盖201与底盖2之间通过密封胶圈卡扣连接。
42.本实施方案中，通过底盖2表面设置的防护镜盖201，方便筒底盖2观看手表内部驱动的机械结构，提高了手表的美观度，同时防护镜盖201与底盖2之间密封胶圈卡扣连接的方式也大大提高了手表的密封效果。
43.具体地，所述转动轴套7内部开设有油液腔704，所述转动轴套7两端与传动杆701之间卡扣安装有油封703。
44.本实施方案中，通过转动轴套7内部开设的油液腔704，便利于存储润滑油液，提高转动轴套7的润滑效果，通过转动轴套7两端与传动杆701之间卡扣安装的油封703，可避免润滑油液渗处影响污染手表内部结构的情况发生。
45.具体地，所述外驱圈601外沿设置有防滑纹路604，且外驱圈601直径大于表壳1直径。
46.本实施方案中，通过外驱圈601外沿设置的防滑纹路604，方便旋转外驱圈601，调节对内影环5进行调节。
47.本实用新型的工作原理及使用流程：在使用时，将手表的主要机械结构固定安装在底板4表面，然后将底板4固定安装在定位内套3中，使调节丝杆801与手表机械结构调节处相互连接，将底盖2卡扣与表壳1底端相互卡扣，利用定位销301对定位内套3进行固定，从而完成整个手表的组装，然后通过旋转外驱圈601，利用外驱圈601底端的齿纹凹槽603带动驱动齿轮702带动传动杆701转动，从而使传动杆701另一端同样转动，配合内影环5底端设置的齿槽502带动内影环5在定位内套3内转动，调节内影环5表面刻度位移或改变内影环5反光面位置，调节光线折射度，从而满足手表的内影环5转动调节需求。
48.综上所述，该可外驱动内影旋转的手表，通过内影环5表面设置的凸光片504以及凸光片504一侧设置有折光槽503，方便旋转内影环5时，使光线照射在凸光片504和折光槽503上，从而产生不同的光线折射效果，满足手表的美观需求。
49.需要说明的是，在本文中，诸如术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
50.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
